本文展示了如何使用Matlab的streamslice和quiver函数绘制极限环，通过设置不同的参数，实现对极限环的精确描绘，并结合代码示例进行详细说明。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

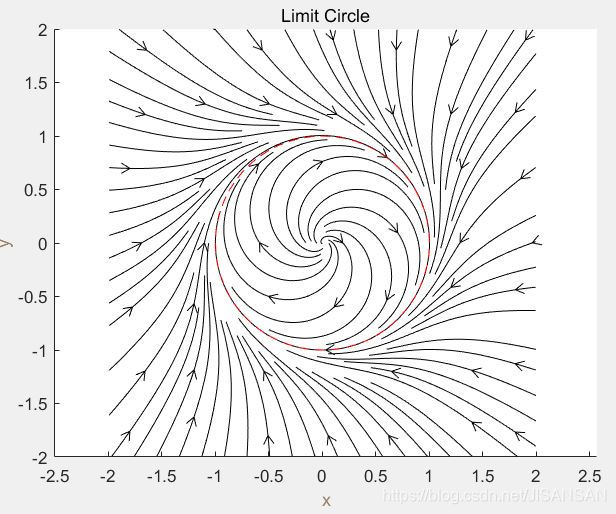

用matlab自带函数streamslice画极限环

clc;clear;close;
[x,y]=meshgrid(linspace(-2,2));
h=streamslice(x,y,y-x.*(x.^2+y.^2-1),-x-y.*(x.^2+y.^2-1));
title('Limit Circle')
xlabel('x','Color',[0.6 0.5 0.4]);ylabel('y','Color',[0.6 0.5 0.4]);
xlim([-2,2]);ylim([-2,2]);
set(h,'Color','k')
axis equal
hold on
theta=0:pi/30:2*pi;
x1=cos(theta);y1=sin(theta);
plot(x1,y1,'r--')

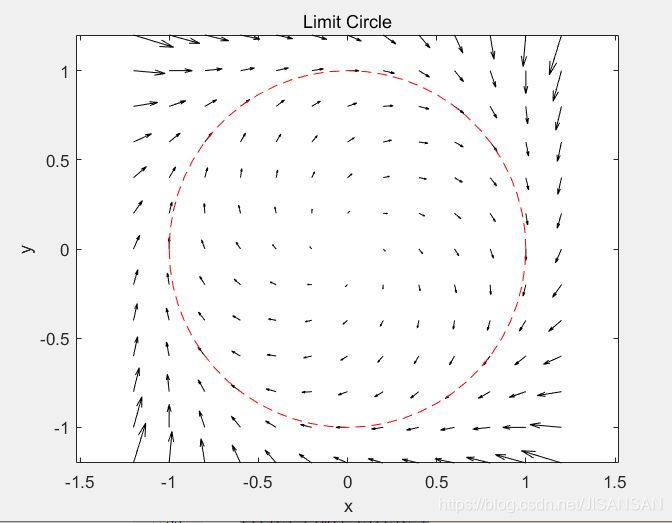

用matlab自带函数quiver画

%%
clc;clear;close;
[x,y]=meshgrid(-1.2:0.2:1.2,-1.2:0.2:1.2);
u=y-x.*(x.^2+y.^2-1);
v=-x-y.*(x.^2+y.^2-1);
hadl=quiver(x,y,u,v)
title('Limit Circle')
set(hadl,'Color','k')
axis equal
xlabel('x');ylabel('y');
hold on
theta=0:pi/30:2*pi;
x1=cos(theta);y1=sin(theta);
plot(x1,y1,'r--')
