visio绘图小技巧

1.如何在图框的任意位置添加点？

先选中x点指令，再按住ctrl键，即可在任意位置画点

2.如何画出锯齿形线段？

visio里面好像没有现成的锯齿形线段，所以可以利用直线反复折画，但是这里有个小技巧，就是按住ctrl键，画出来的锯齿形线条是一整条，而不是由多个直线段绘制成。

注：ctrl键在visio画图中很有用，如：

①这里按住ctrl键画线条，虽然是分段画，但是画完保证线条是一个整体；

②按住ctrl和鼠标左右键可以复制visio图形。

3.如何将图框旋转成任意角度？

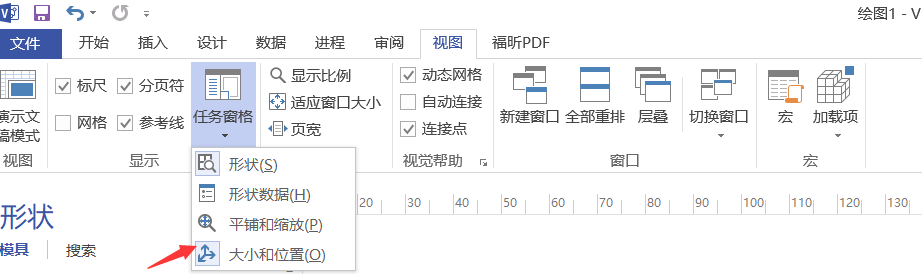

①点击“视图”栏下方的“任务窗格”，选中“大小和位置”，如下操作：

 ②选中任意你要旋转的图框，左下角位置可以任意更改旋转角度

4.如何绘制出一个半圆，或者对一个圆分块填充颜色？如下案例：

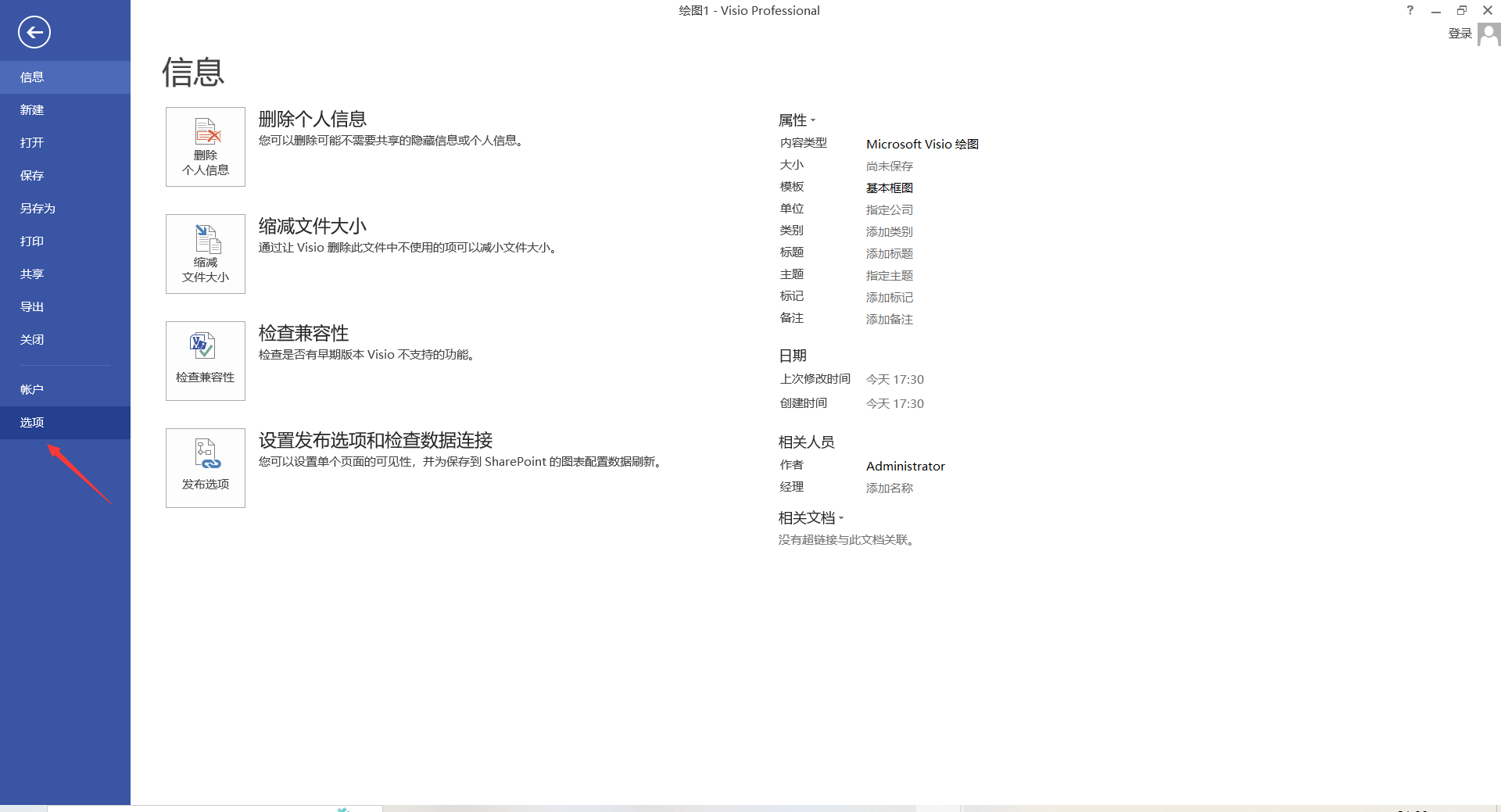

 ①首先点击选项

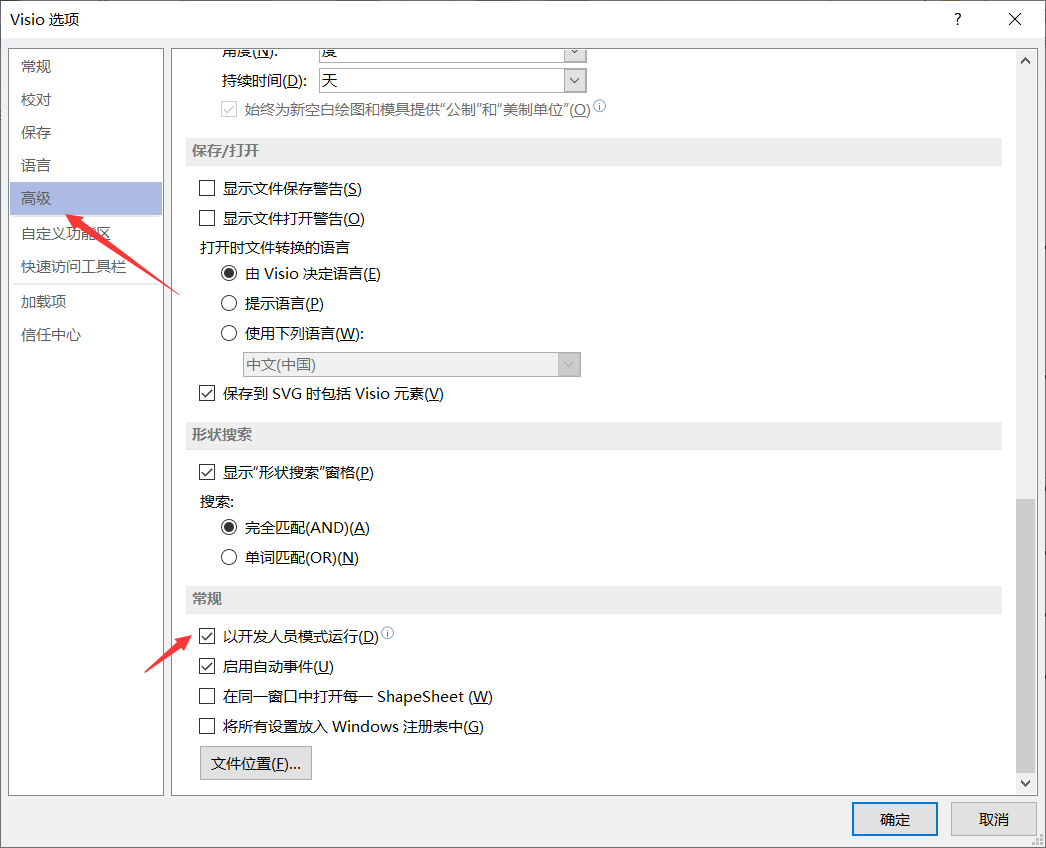

②在“高级”栏选中✔“以开发人员模式运行”

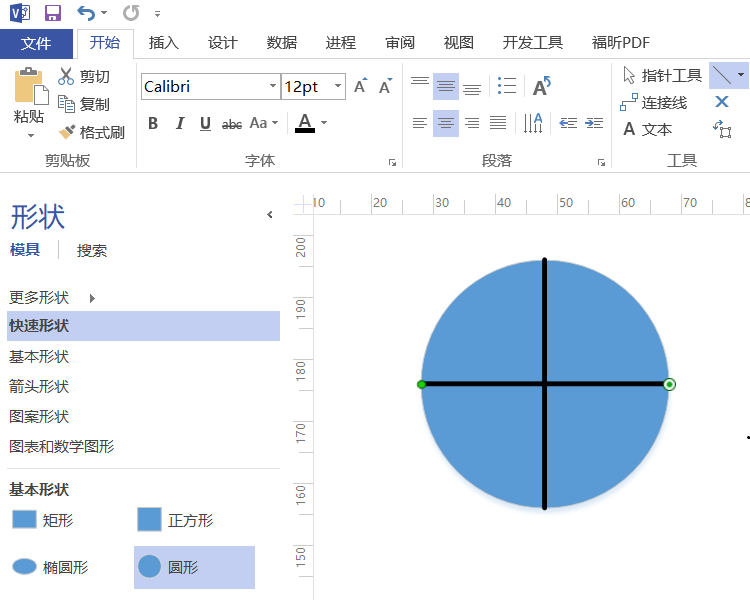

 ③拖出一个圆，并通过圆心将圆连接成四等分，如下：

 ④选中上图，在“开发工具”选项中点击“修剪”，之后圆便分成了四等分，但是还需要连接

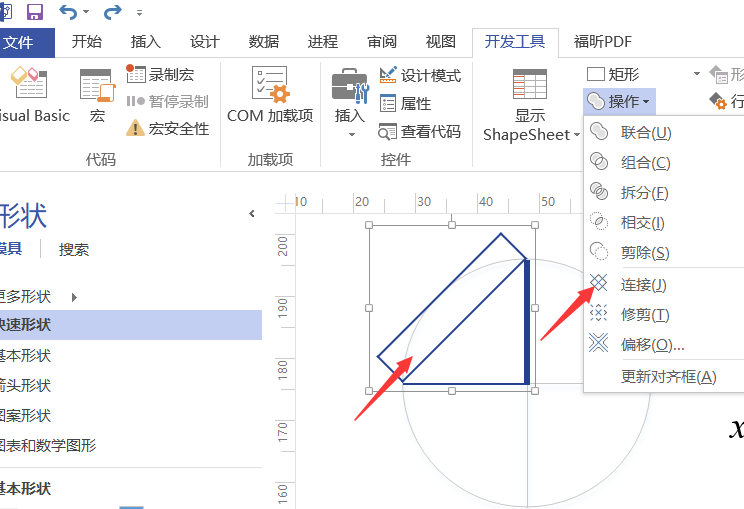

 ⑤按住ctrl键同时选中圆半径和圆弧，点击“开发工具操作”中的“连接”，连接四个半圆

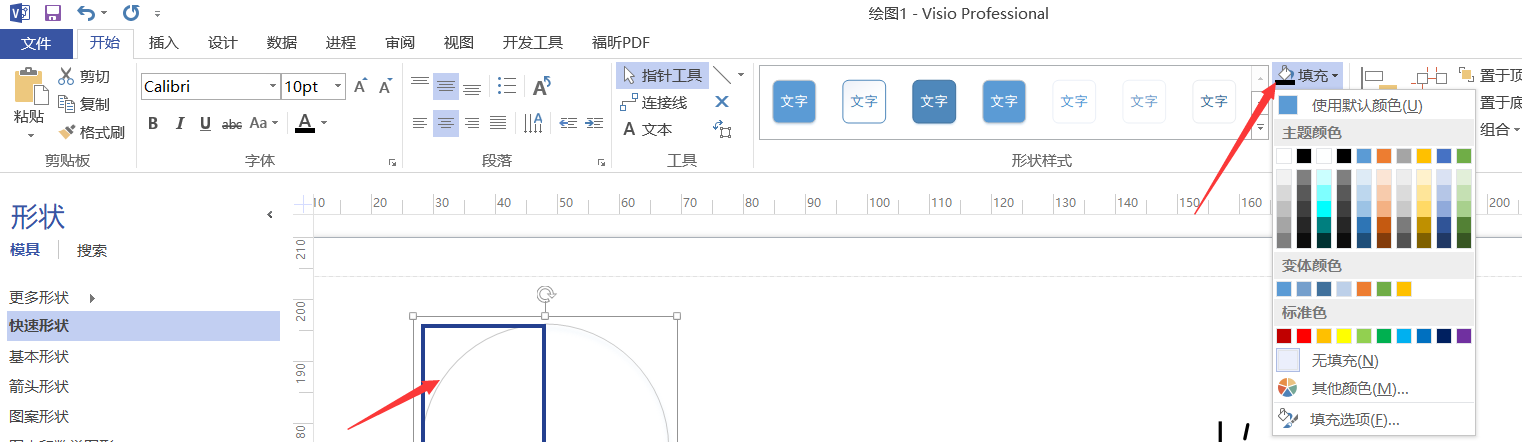

 ⑥之后选中一个1/4圆，填充你想要的颜色

5.visio中怎么打公式，以打出分数为例

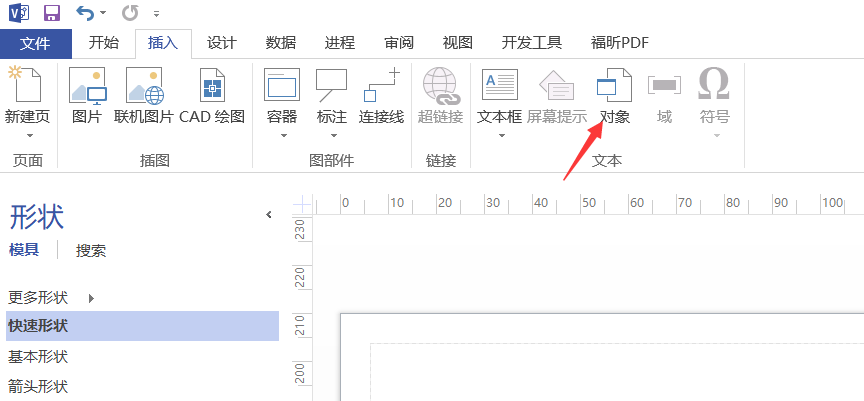

①点击visio空白区，选中“插入”中的“对象”

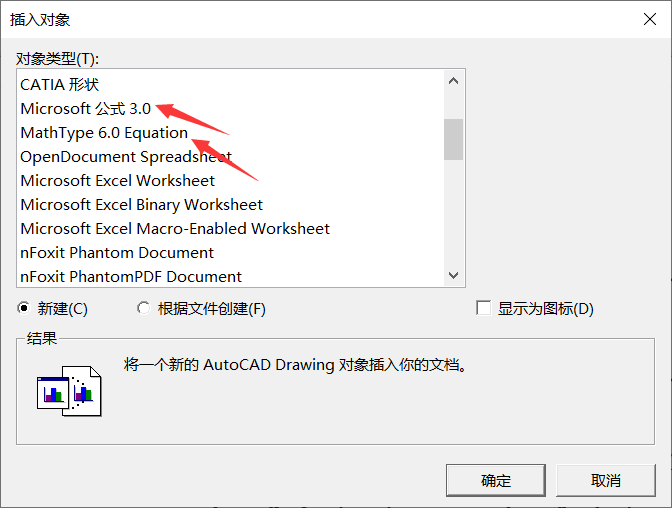

②选中你有的公式编辑器，比如我有word和myth type公式编辑器，点击一个，即可弹到相应软件中编辑，之后ctrl+s报错即可保存到visio中。

6.如何将visio的框图整合到word中？

法①：直接另存为png图片格式，之后在word中插入图片嵌入等调整，但是这样不仅麻烦，而且格式很难调整，不推荐。

法②：直接选中visio框图进行复制，之后粘贴到word中，但是发现有时候粘贴只看得见一点点边框是怎么回事呢？只需要选中图片→段落→行距→单倍行距即可嵌入到word文案中了。

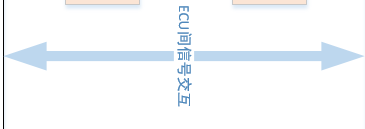

7.如何旋转图形中字体的方向

问题：在图形框中插入字体想调整为便于阅读的方向

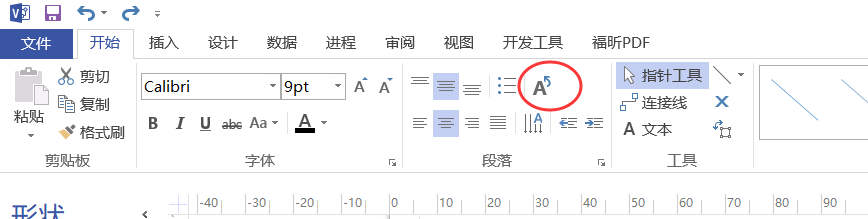

解决方法：双击选中字体后，"开始"--"旋转字体"，图形化操作如下图：

解决后：



未完待续.......
