最详细,通俗易懂的保险丝保姆级讲解。着重讲下额定电流和分断能力,分断能力很少被重视,在选型中也比较易被忽略,然而分断能力也是保险丝安全保护电路的重要参数之一,很多新手工程师对这一参数并不理解。
前言

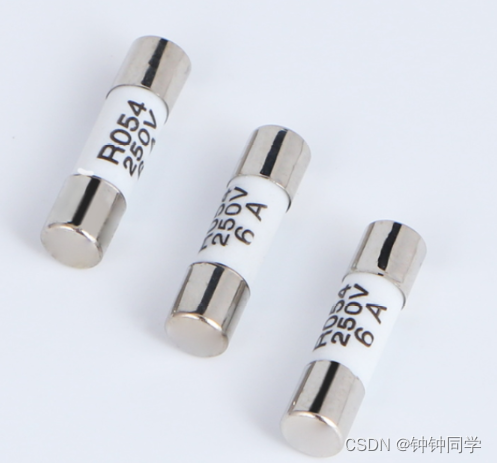

保险丝,需要任何时候都保证电路安全以及电路中其他零部件安全的零件。下面介绍其主要参数,可用于电路分析,元器件选型。
1. 额定电流
保险丝的标称工作电流,也称为In,保险丝的额定电流由制造部门在实验室条件下确定。额定电流值通常包括100mA,200mA,315mA,400mA,500mA,630mA,800mA,1A,1.6a,2A,2.5a,3.15a,4A,5A,6.3a等。但是,公司通常提供额定电流值各种保险丝根据客户需求和实际使用情况而定。
敲重点:
常态电流——即电路正常工作时,经过保险丝的电流大小,此参数由激励和负载决定,故是保险丝选型的重要参数:常态电流需小于保险丝的额定电流,否则电路工作时,保险丝会熔断。
熔断电流——即当回路电流达到该电流值时,保险丝开始熔断,保护后端电路的电流。熔断电流值一般是额定电流值的2倍。

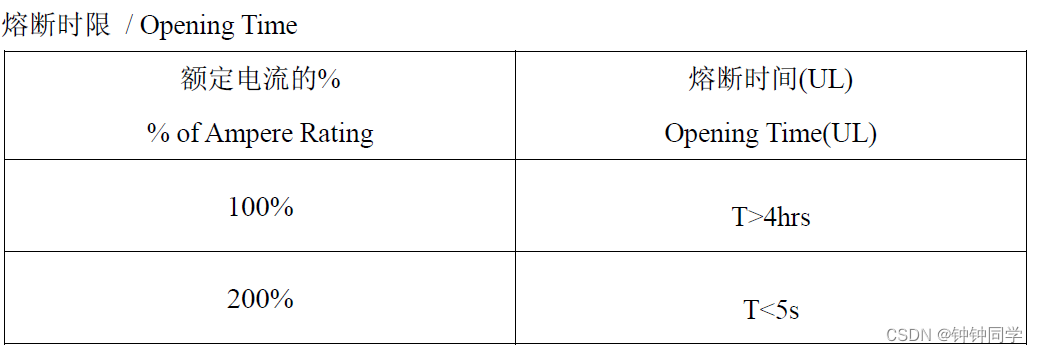

下面是保险丝熔断时间与回路电流,额定电流之间的关系。
可见,当回路电流等于额定电流时,保险丝会在4小时以上的时间内熔断,电路断开。当回路电流达到额定电流的两倍时,保险丝会在5秒内熔断(不同品牌,型号参数不一)。
2. 额定电压
保险丝的标称工作电压:Un; 一般保险丝的标准额定电压为32V,60V,125V,250V,300V,500V和600V。保险丝可以在不大于其额定电压的电压下使用,但通常不允许在电压大于保险丝额定电压的电路中使用
3. 电压下降
当熔丝达到热平衡时,即当温度稳定时,在熔丝两端测量的电压称为Ud。由于保险丝两端的电压降对电路有影响,因此欧洲法规中明确规定了电压降。
4. 保险丝电阻
通常分为耐寒性和耐热性,耐寒性是在25℃的条件下熔断,通过测试电流小于额定电流的10%所测得的电阻值。热阻由用额定电流测量的电压降作为测试电流转换而来,计算公式为Rheat=Ud/In。
5. 过载电流
过载电流是流过高于正常操作的电路的电流。如果过载电流无法及时切断,可能会损坏电路中的其他设备。短路电流是指电路中部分或全部短路产生的电流。短路电流通常非常大并且大于过载电流。
6. 熔化特性
这是时间/电流特性(也称为安培-秒特性)。通常有两种表达方式。即i-t图表和测试报告。i-t图是通过将坐标系中不同电流负载下的熔丝的平均熔断时间坐标与负载电流连接为x坐标,熔断时间为y坐标而形成的曲线。有时也直接给出熔化特性表,如第一节(1.额定电流)中介绍。
7. 分断能力(最大篇幅讲解)
也称为额定短路容量,即保险丝在额定电压下可以安全断开的最大电流。它是保险丝的重要安全指针。(Ir)
敲重点:
保险丝作为一个安全元件,需要任何时候都保证电路安全以及电路中其他零部件的安全,那么首先能够要保证自身安全,特别是在保险丝的动作过程中不能发生任何不安全的因素,这些因素包括持续拉弧、再次导通、燃烧、飞溅和爆炸等。分断能力就是反映保险丝这种保证能力的指标之一。
分断能力的参数单位是安培,其含义就是保险丝能够安全地分断电路的最大电流,也就是说:只要电路中的过电流不超过保险丝的分断能力,该保险丝就能够保证安全地切断电流,不发生任何不安全的现象;反之保险丝虽然能够切断电路电流,但不一定能够保证绝对安全,所以分断能力不是一个可有可无的指标。
8. 熔化热能值
熔化熔丝所需的能量,代号是It,读取A2Sec。当保险丝在8ms或更短的时间内断开时,它是电流和保险丝时间平方的乘积。对于每种不同类型的熔丝组件,它是一个常数。它是保险丝本身的参数,由保险丝的设计决定。
9. 温度上升
温度上升是指在保险丝的电流值设定为100%In和115%In的条件下温度达到稳定时保险丝温度之间的差值。在日常调节(UL)中。
