每天三分钟，Blender布线更轻松——持续更新101

写在开头：
欢迎你来光顾我的学习博客！这系列博客以轻量、直观为主，记录了一些我在学习blender布线过程中的心得体会，每期阅读时长尽量控制在1-5分钟，引用了Blender官方手册的地方会用‘@’标注，其他来源另外说明。让我们，一起变强！

本期内容是布线的常用思路之一——3-4-5边面布线法

1. 关于3-4-5边的基本认识：

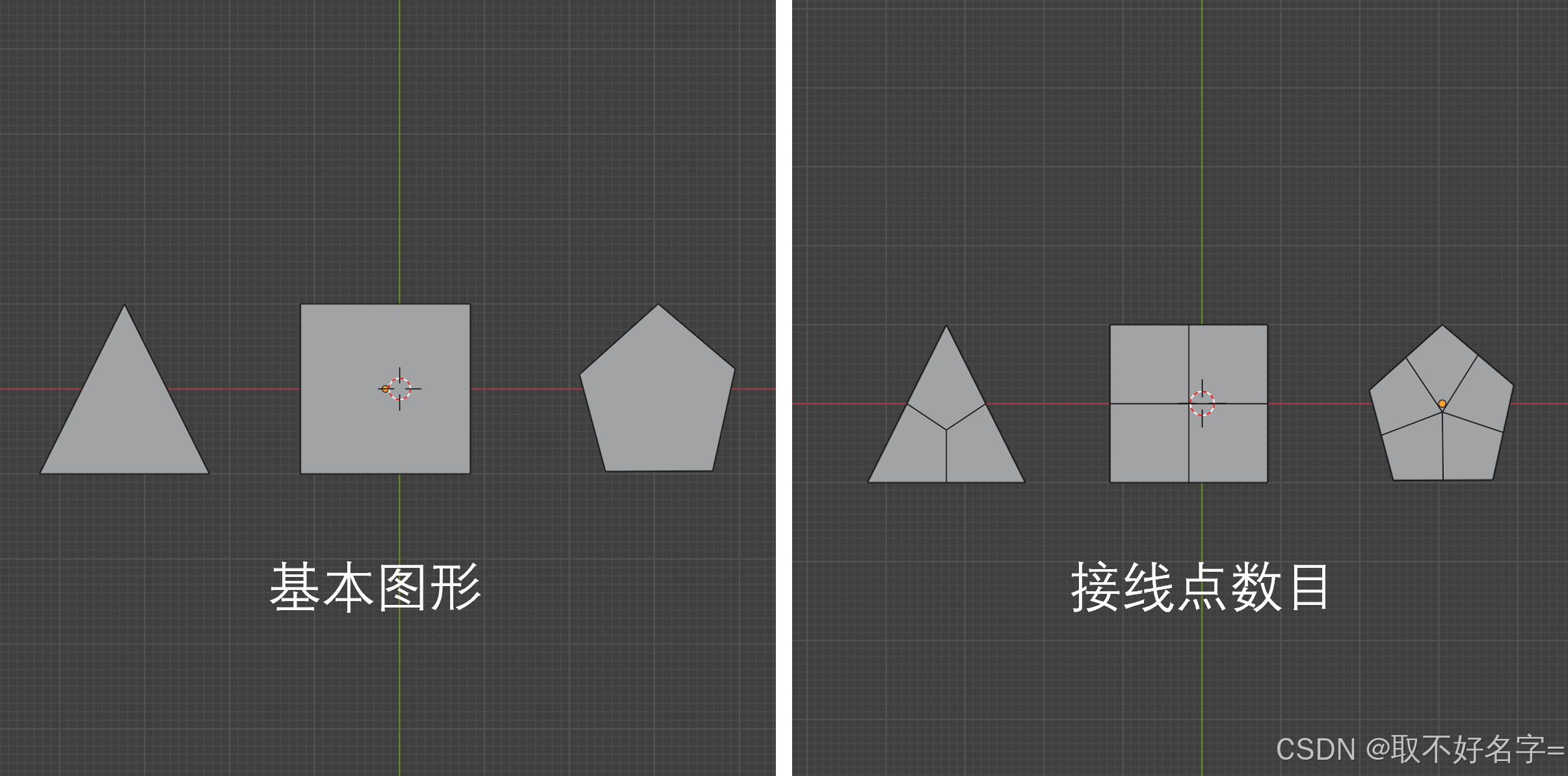

定义：3-4-5边 是对3种布线基本单元的简称，也可以是对中心点接线数目的描述，如图：
补充概念：

极点：（注：4边接线点一般不称 极点）

极点通常被认为是连接大于或小于 4 条边的接线点，也就是在多边形网格上，有 3 条或 5 条以上的边连接的顶点。当模型中有三角形或 N-Gons 时，通常会形成极点。

极点对物件的影响主要可以体现在以下方面：
① 平面上的极点：

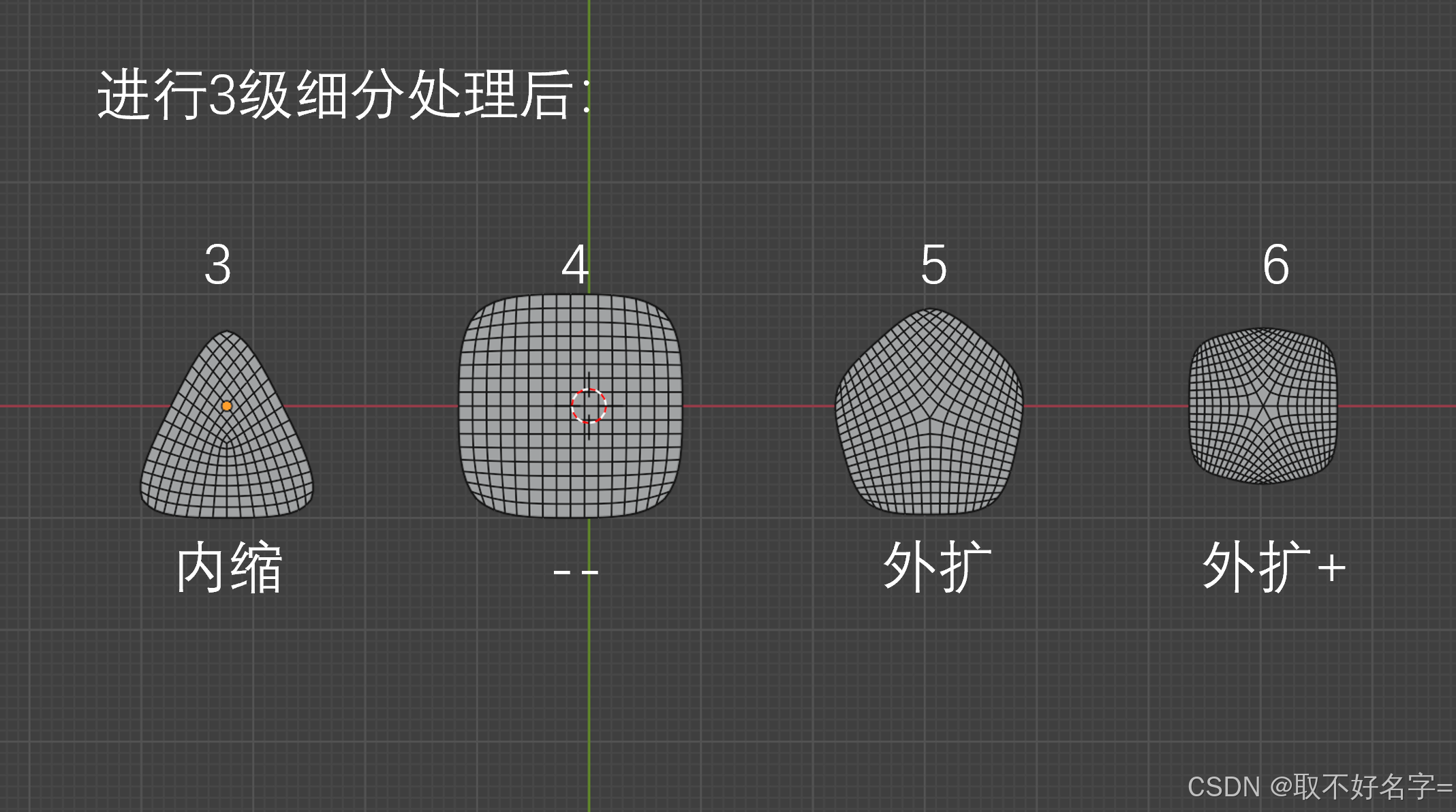

首先需要明确，平面上的极点并不影响最终物件的细分呈现效果，它的影响直观反映在布线的疏密上，如图
我们可以进行这样的描述，四边形进行3级细分以后的分布非常均匀，当对三边形同样处理以后，视觉上会产生内缩趋势，而当对五边形及以上的多边形进行同样处理的后，我们可以发现视觉上会产生外扩趋势，且外扩趋势随着边数的增加逐渐明显。
这主要是由增加细分后，周向点数目增加趋势逐渐快过了径向点的增加趋势造成的。

周向——绕圆柱体轴线方向（垂直于轴线，同时垂直于截面半径），径向——沿截面半径方向（垂直于轴线）

② 曲面上的极点：

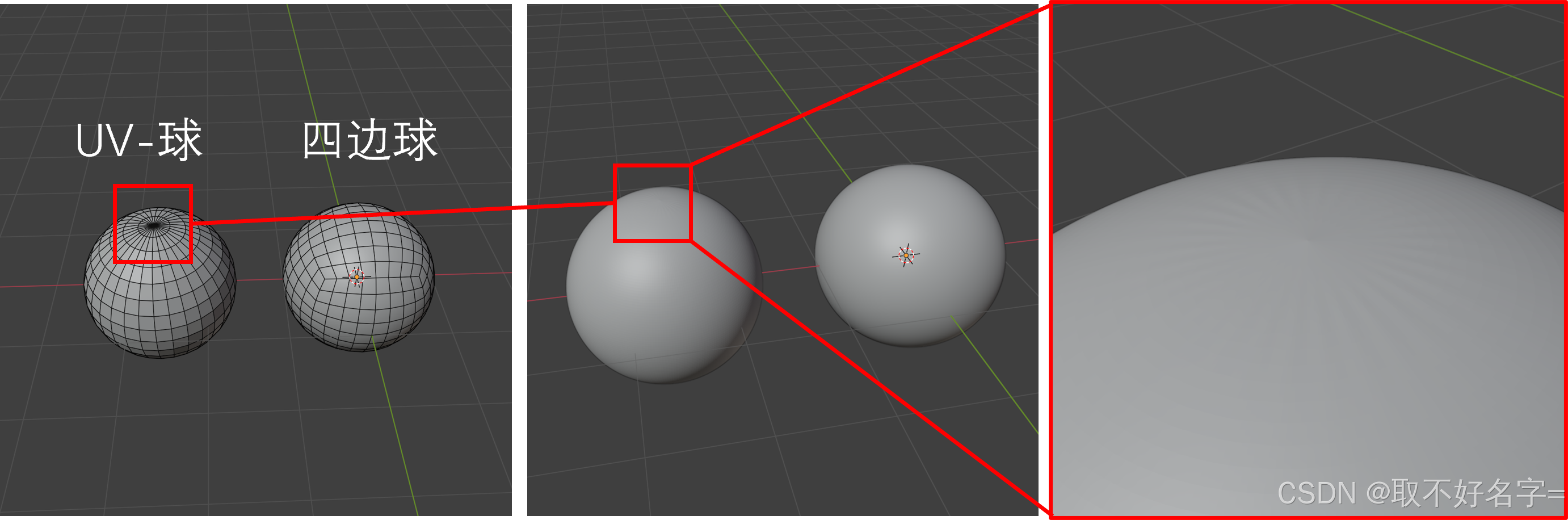

我们在这里使用UV-球和四边球来进行对比，如图：
我们可以发现，在UV球的顶点处，出现了非常明显的== “褶皱” ==，这就是极点在曲面上对物件造型的最直观影响，这个影响随着极点接线数的增加而增加，一般认为，在曲面上的 ==极点接线数 ≤5 == 是可以接受的。

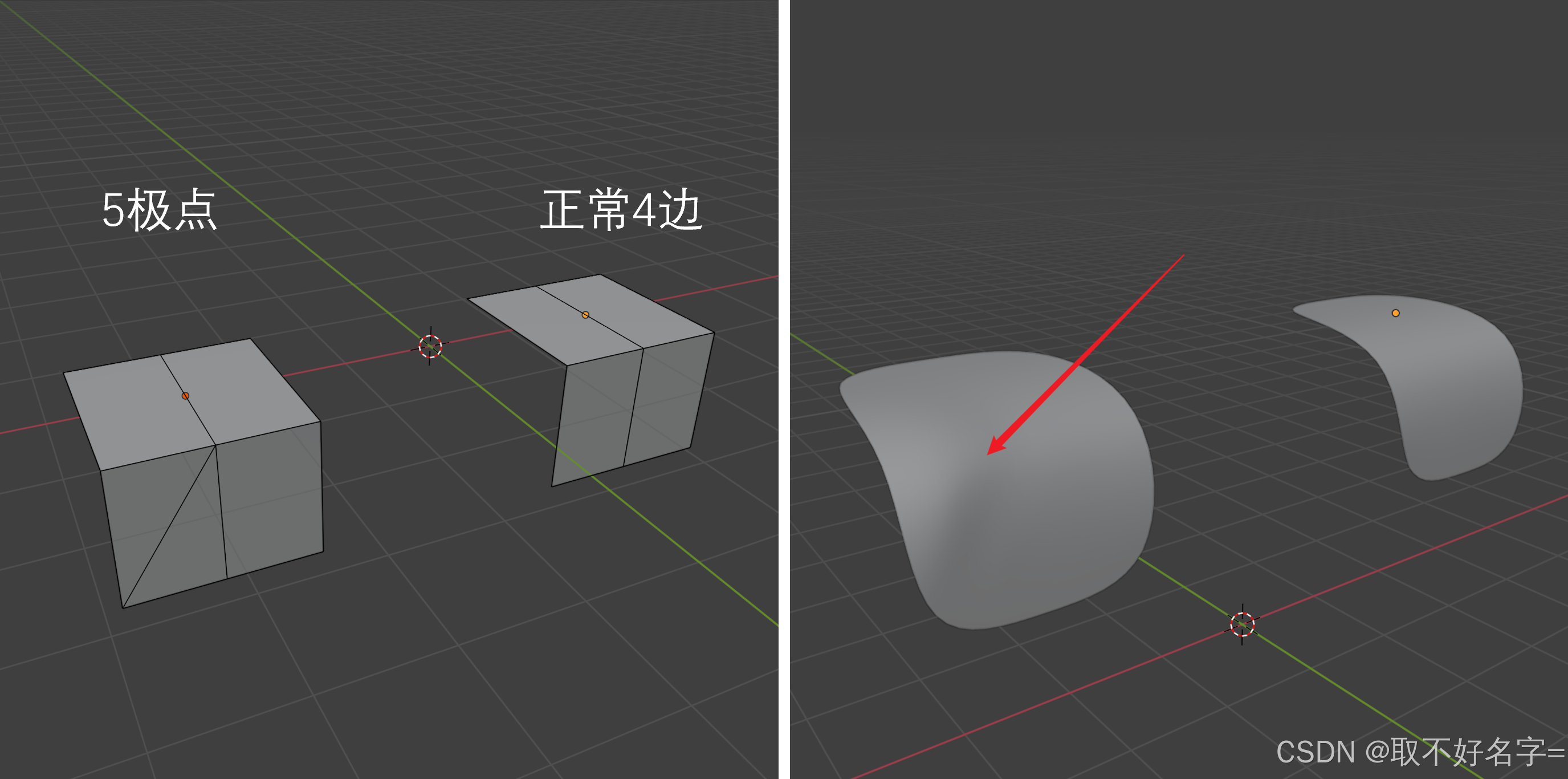

③ 拐角上的极点：
FBI WARNING， 拐角上尽量都不要出现极点，否则，我们将会的到这样的效果：

2. 3-4-5边布线的3种基本模板：

我们在布线过程中，会遇到一些具有共性的结构，使用3-4-5边方法进行布线的时候，会经常遇到一下的3种基本模板：

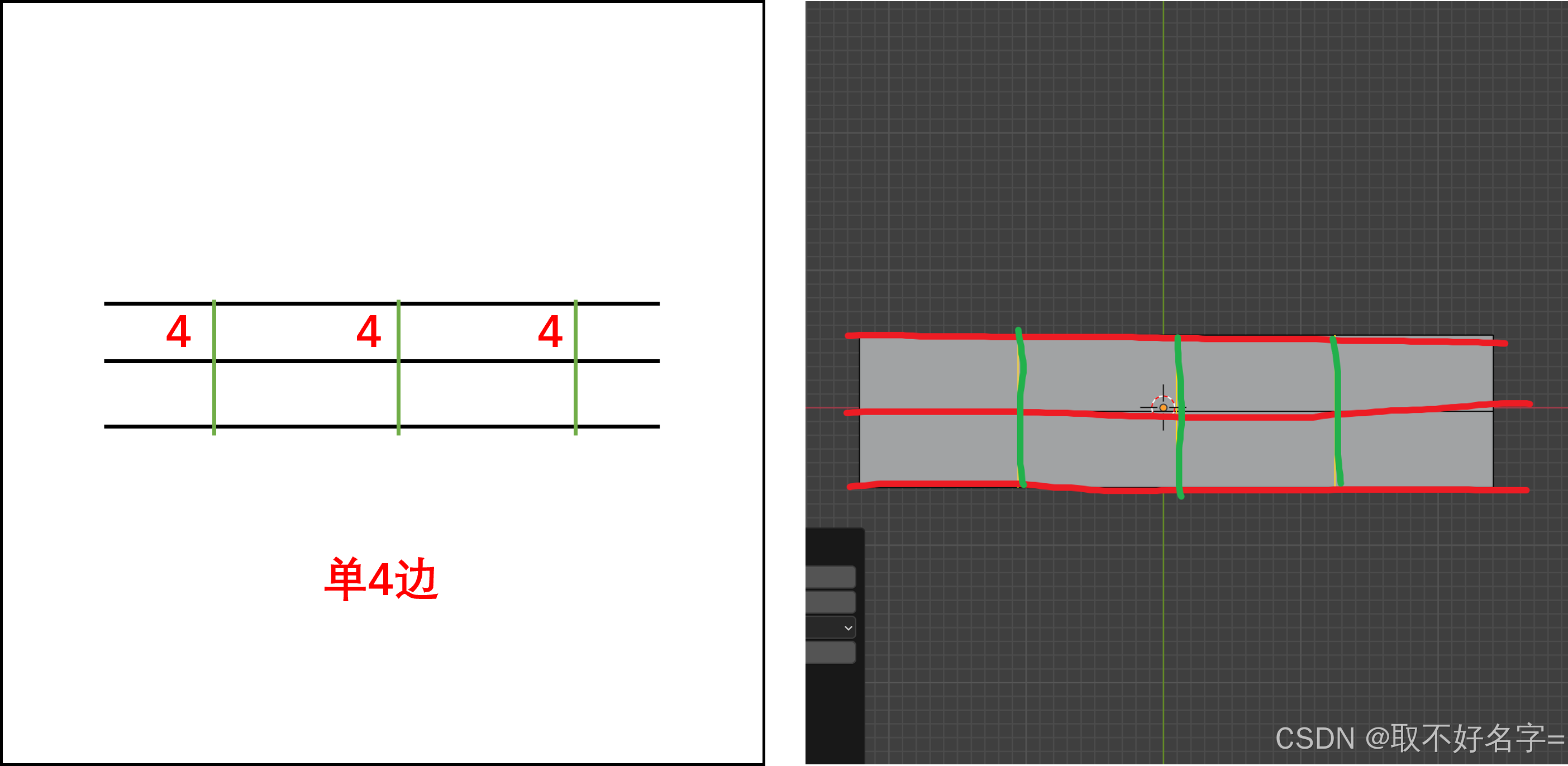

① 平行线，单4边
如图，当我们遇到平行边线的时候，我们就可以直接使用4边点进行布线，这是非常明显的，在处理一些平行曲线（如拐角）的时候，这种布线思路也是最常用的![图4-6 其他应用单四边的场景]](https://i-blog.csdnimg.cn/direct/a322f70db01e434ebd13dc0c57ff0467.png#pic_center)

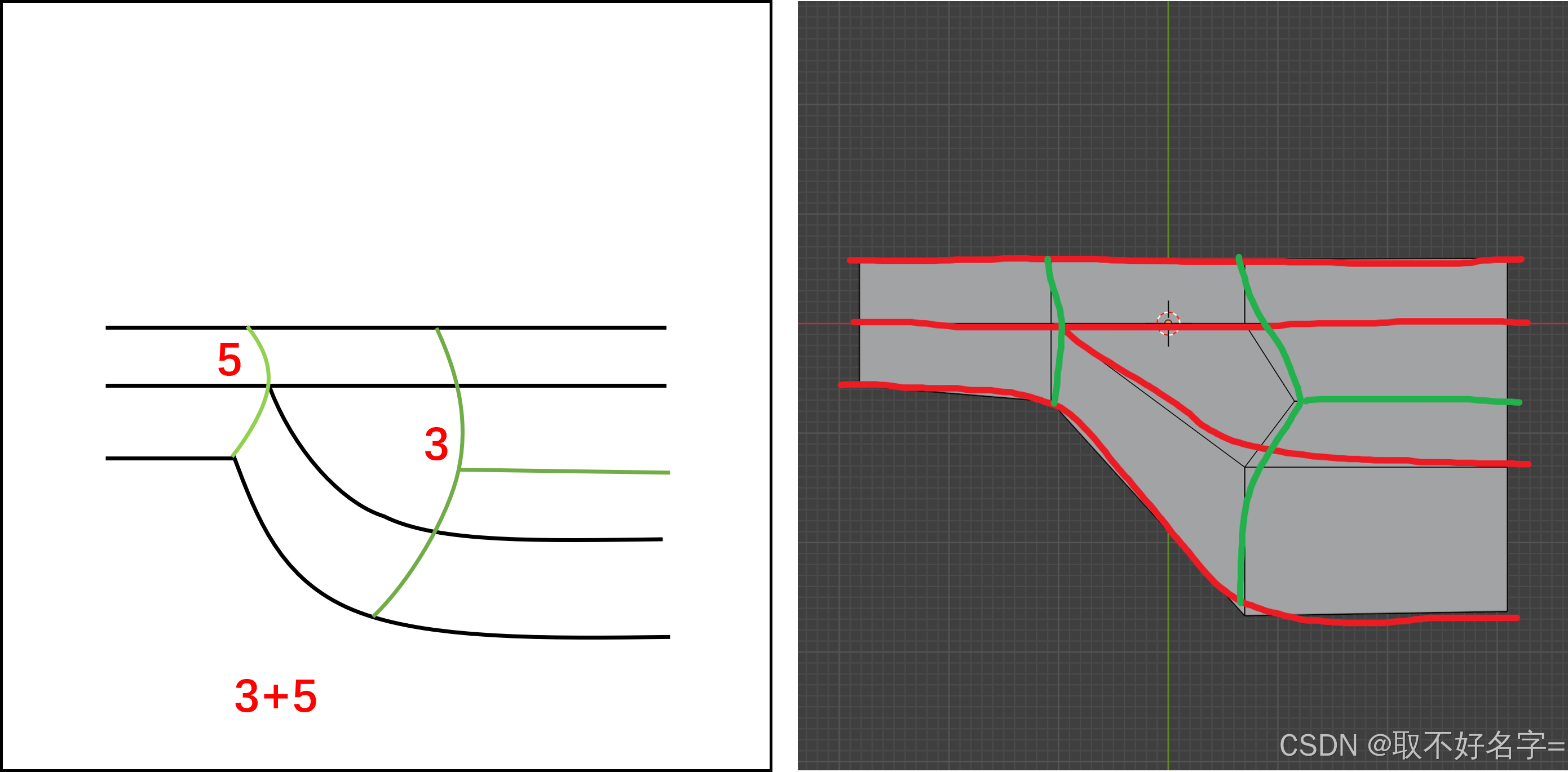

② 直接凸，3+5
直边衔接向外凸的造型，往往就会采用这样的3+5布线，即一个5极点+一3极点；

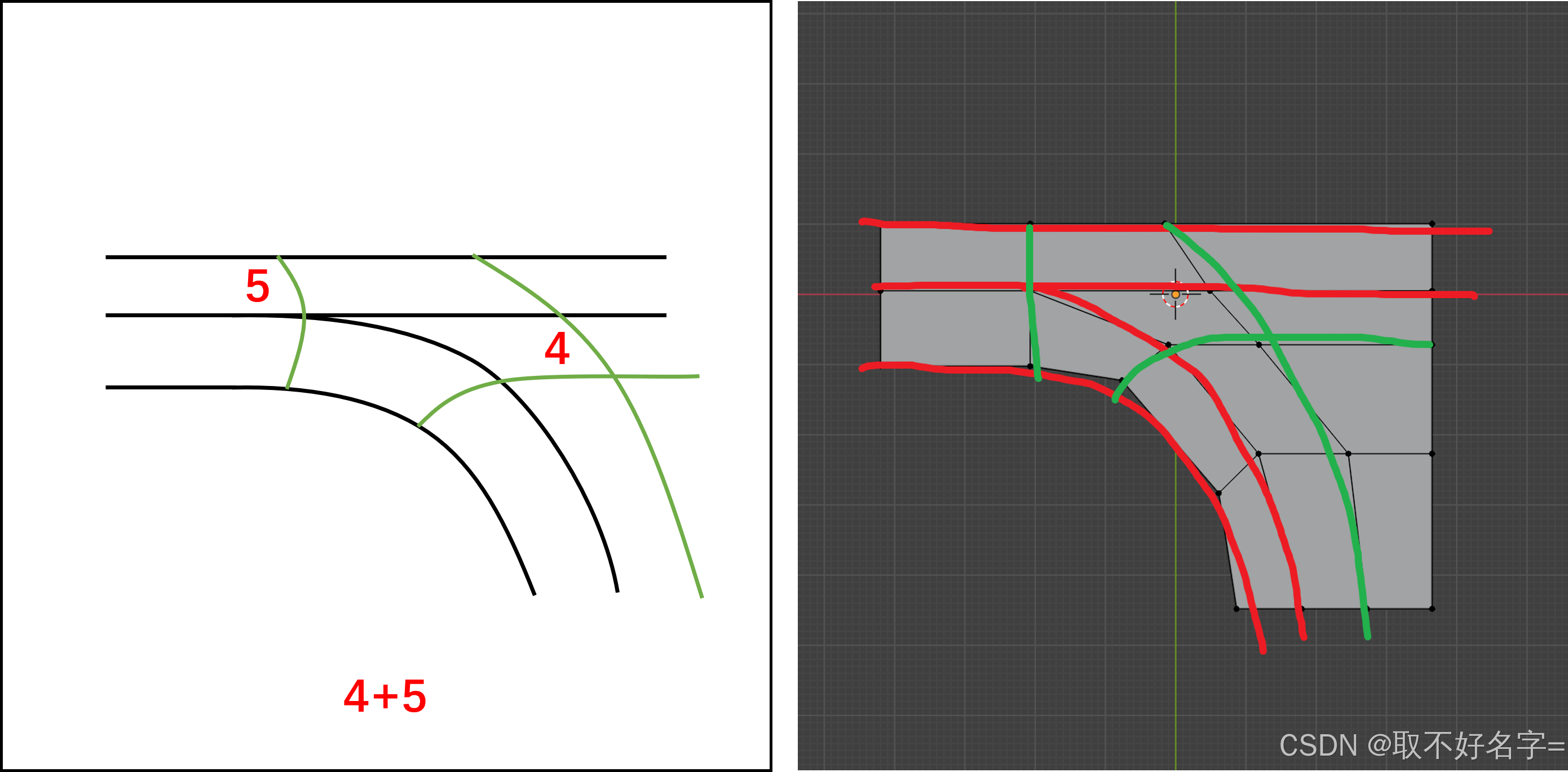

③ 直接凹，4+5直边衔接向内凹的造型，往往就会采用这样的4+5布线，即一个5极点+一3极点；

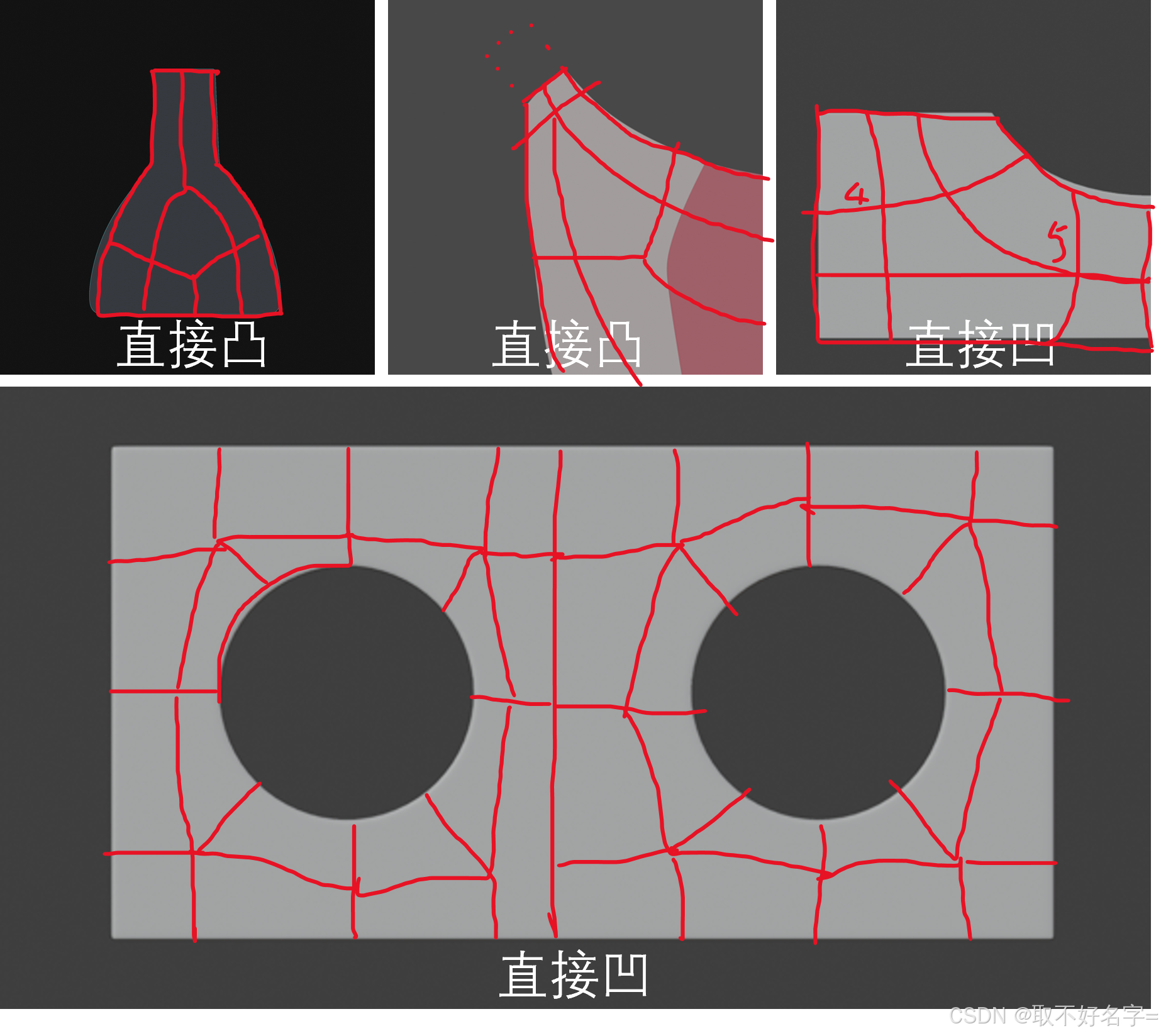

以上三种基本模板是经常会用到的，如图：
（需要注意一下，下面这种“直接凹”的布线是简化后的结果，对于单个圆孔，可以看作是4个“直接凹”的组合，如右上）

可能会用到的插件：

1.Make Line：在编辑模式下，自由生成面片的切刀替代品；（下载途径：4.2版本，在blender软件内部插件获取搜索 Snap_Utilities_Line，下载并启用即可）
2. Bsurfaces GPL Edition： 一键将涂鸦转换到面片；（下载途径：4.2版本，在blender软件内部插件获取搜索Bsurfaces，下载并启用即可）
