首先声明本文参考自《王章毅,陆道荣,李想等.基于移相和调频的单级双向AC-DC变换器临界电流调制策略[J].电工技术学报,2023,38(14):3888-3897.DOI:10.19595/j.cnki.1000-6753.tces.221020.》

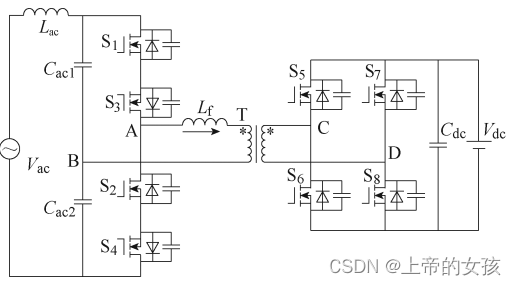

本文提出了一种改进型的基于 BCM 的调制策略,将移相调制和变频调制相结合,实现了 PFC 和全交流 电压范围内所有开关管的软开关,提高了整体效率。

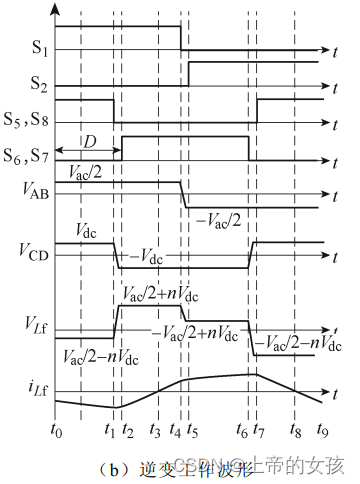

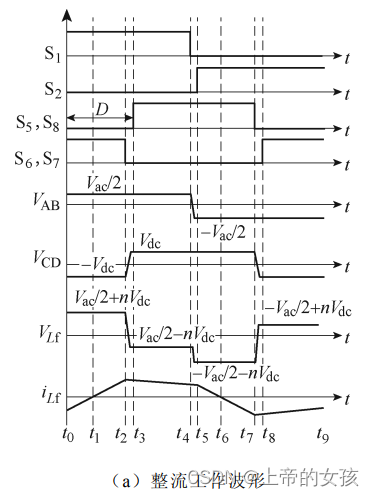

文中所提调制策略是在单移相调制的基础上改进而来,下图为控制波形:
软开关分析:
正向工作时为实现交流侧和直流侧 的软开关,t0 时刻电流需为一定的“负”值,t2 时 刻电流需为一定的“正”值,另外半工频周期同理。 则软开关条件可以表示为:
设置 t0 时刻复位电流值为−IB, 该值为一大于 Is0 的“负”值。 t2 时刻为电感电流最大值,根据功率传输关系,S1 开通时间内电感电流平均值需为“正”值,因此 t2 时刻电流自然为“正”值,满足直流侧的软开关条 件。此时所有开关管在全电压范围实现软开关。
功率因数校正:
本文求解出的移相角和开关频率表达式:

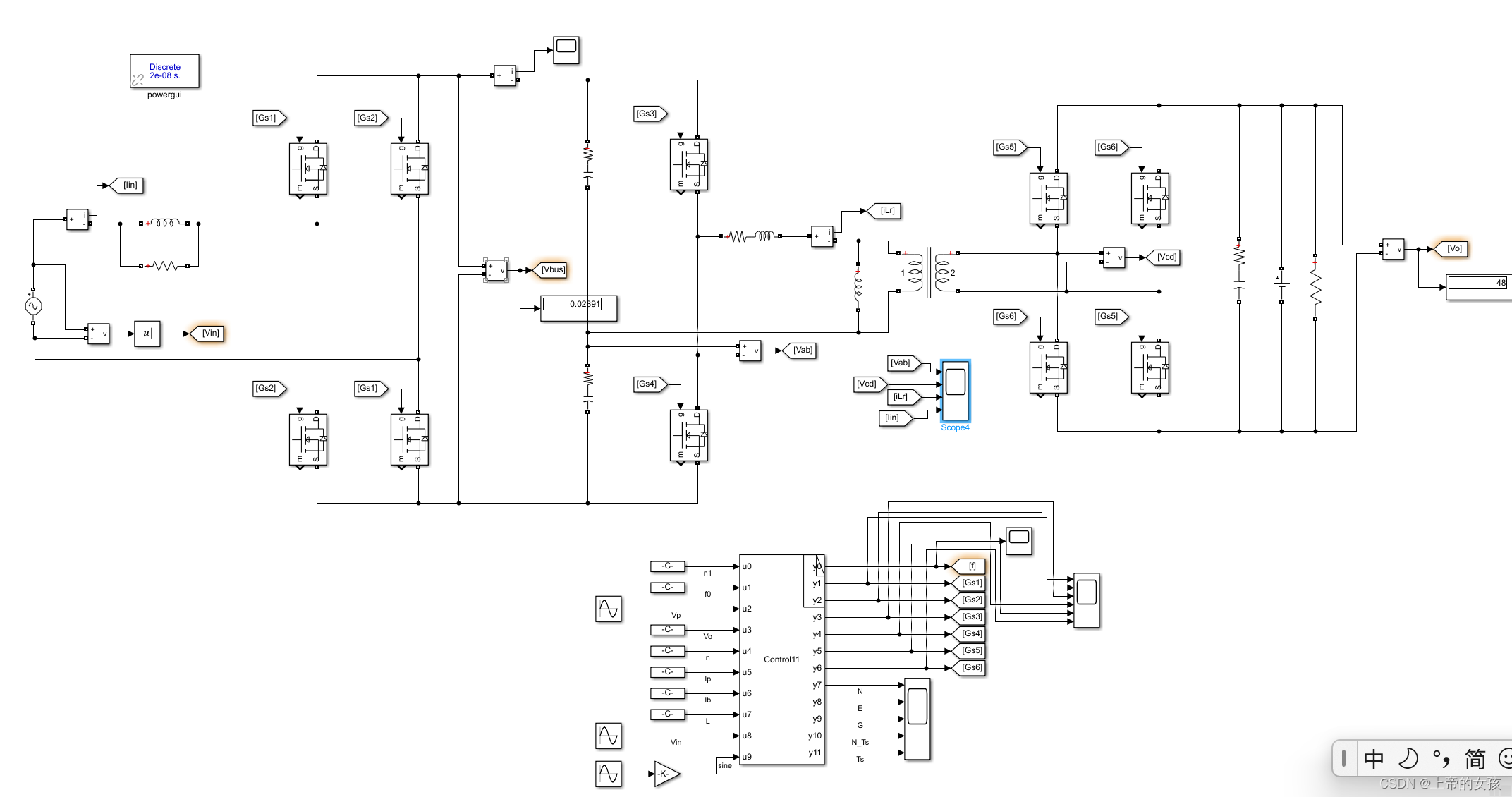

根据此文章参考,做出如下仿真,拓扑使用全桥整流器加半桥DAB,控制方式更加简洁:
系统变量:输入电压311V,移相电感25e-6H,输出电压48V,变压器变比4-1。

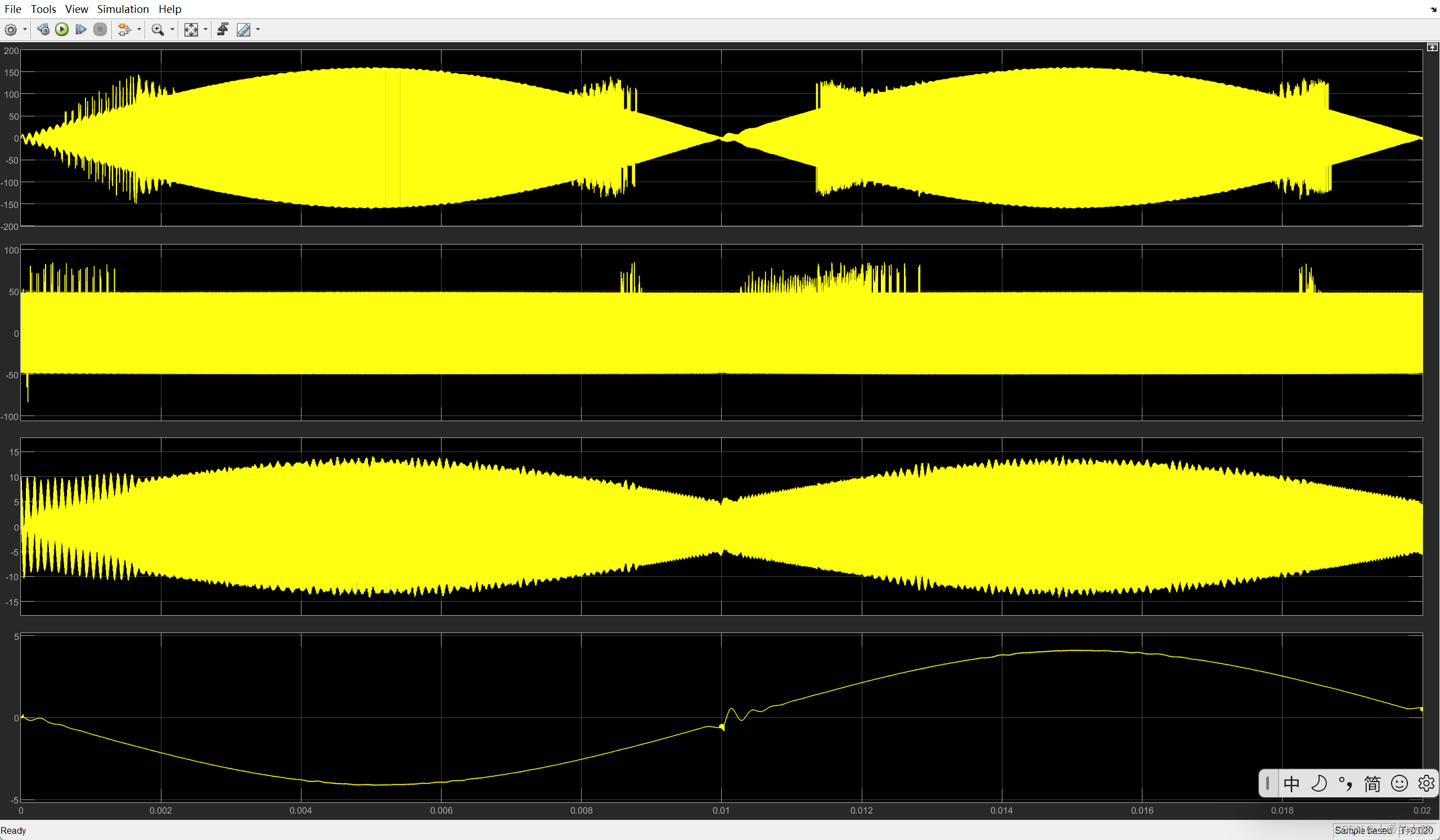

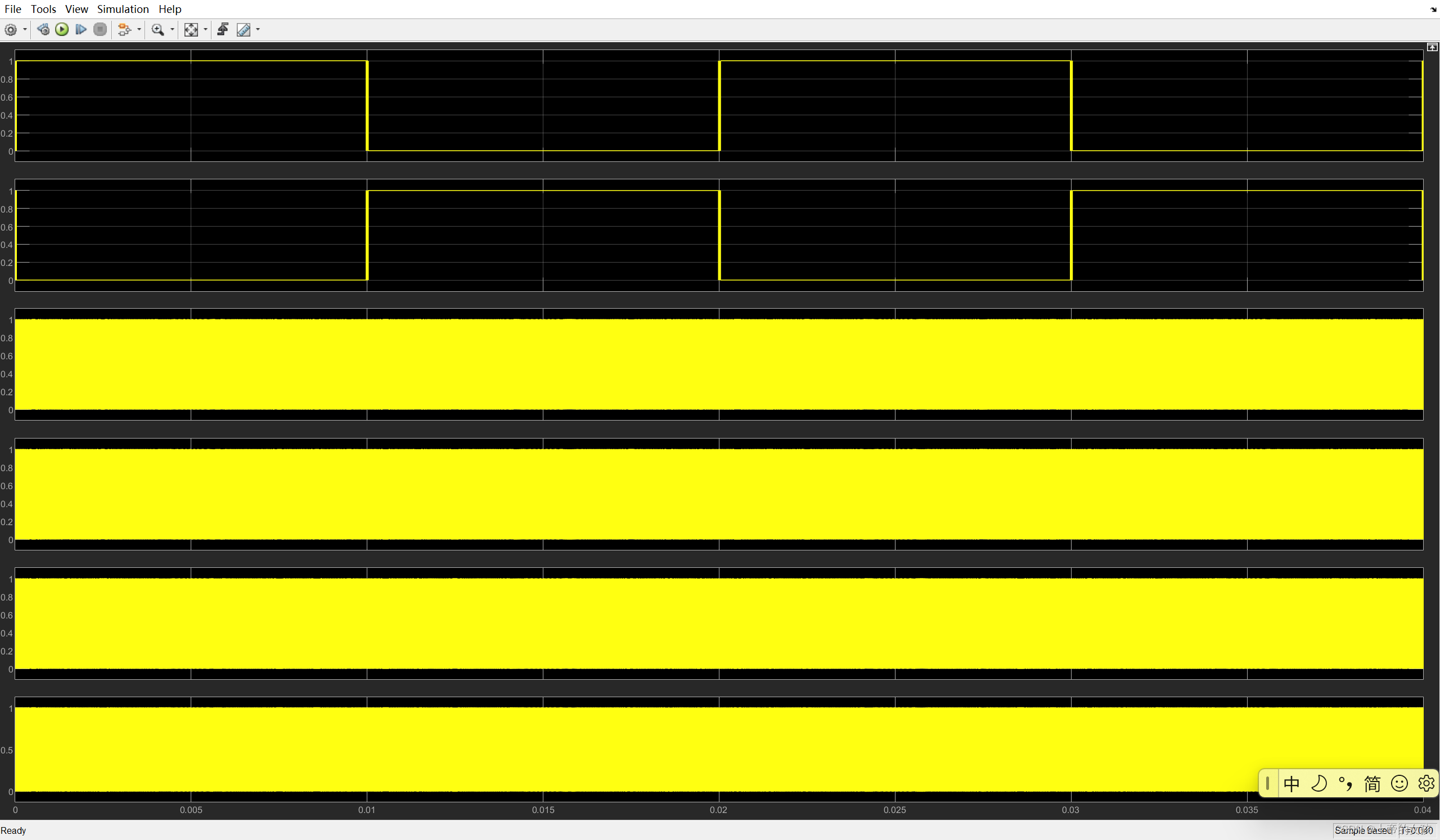

下图前两排为工频开断,全桥电路输出馒头波。

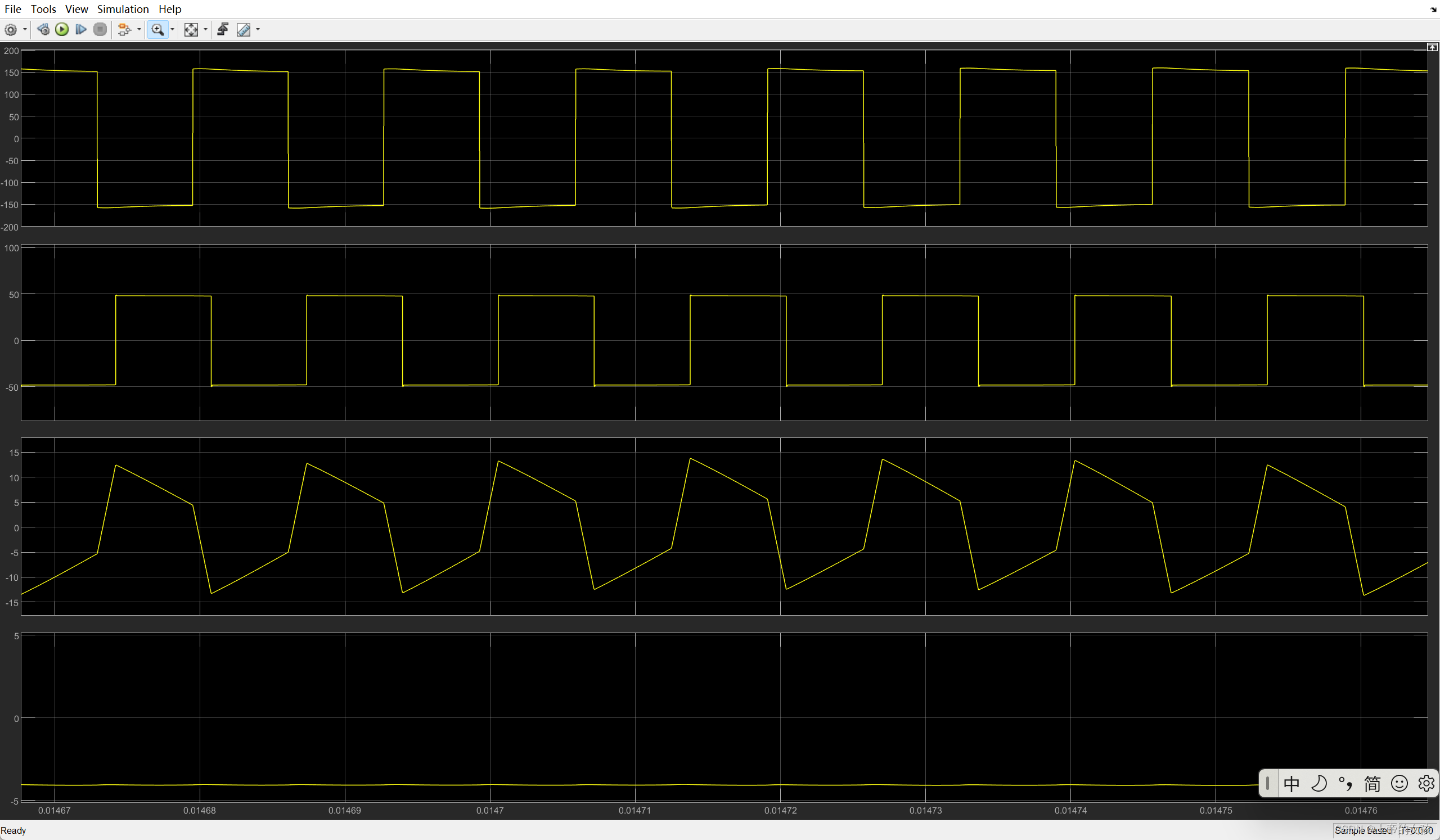

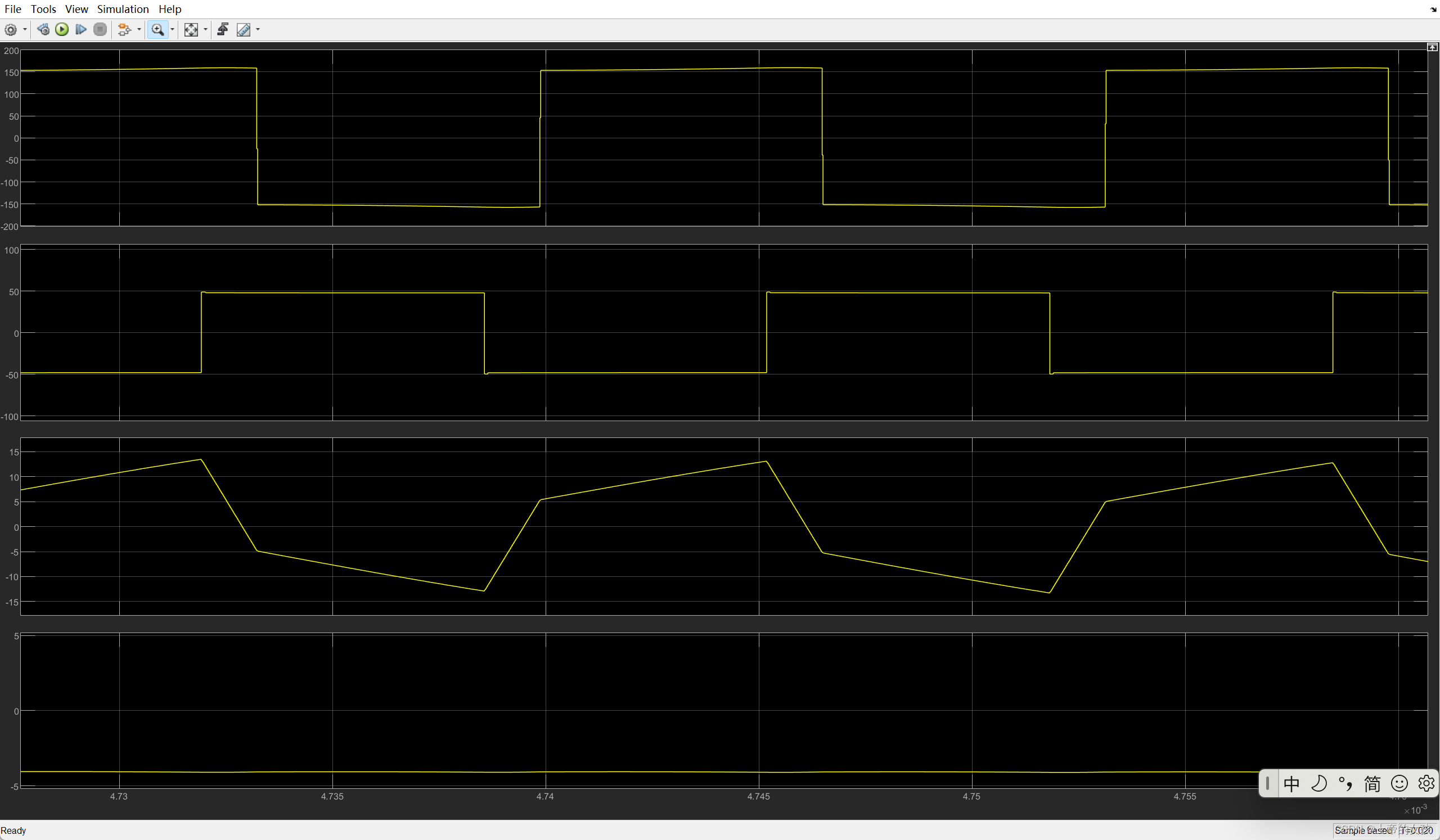

端口电压,电感电流,输入电流和馒头半波:
反向波形:
仿真资源公众号《电力电子仿真学习》或者x🐟:上帝的女孩。
