DAB单级ACDC变换器闭环PLECS仿真说明

参考自：S. Zengin and M. Boztepe, “Trapezoid current modulated DCM AC–DC DAB converter for two-stage solid state transformer,” in Proc. 9th Int. Conf. Elect. Electron. Eng., 2015, pp. 634–638.

S. Zengin and M. Boztepe, “A novel current modulation method to eliminate low-frequency harmonics in single-stage dual active bridge AC–DC converter,” IEEE Trans. Ind. Electron., vol. 67, no. 2, pp. 1048–1058, Feb. 2020.

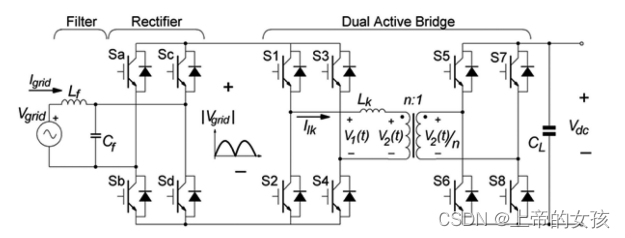

固态变压器拓扑结构（SST）由于具有无功补偿、输出电压调节和智能电网运行等特点而受到广泛关注。在SST拓扑结构中，由于每个变换级都有许多合适的拓扑结构，因此两级拓扑结构一直是研究的重点。传统的两级式结构需要交直流变换再经过直流隔离变换器，学者就再进一步提出单级式结构，前端全桥只实现同步整流，后端DAB变换器来实现宽电压范围下的功率变换。

文章提出了一种梯形电流调制，使变换器工作在DCM模式，省去了电流传感器。一共有四种工作模式如下图。

文献二中也对其进行了详细的分析。

本人的仿真都是经过阅读论文的，然后搭建完成的，而且参考的文献多是top的前沿期刊，所以有些复现还是挺耗精力的，况且目前还在上学中，有些仿真资源不分享了，部分顶刊复现在🐟有展示。🐟：华中正直的小青龙
