三电平半桥DAB的仿真尝试——扩展移相（EPS）

首先声明该拓扑和调制策略参考自《F. Zhao, C. Wang, R. Dong and X. Yang, "Performance analysis of half bridge three-level full bridge bi-directional DC-DC converters," 2014 International Power Electronics and Application Conference and Exposition, Shanghai, China, 2014, pp. 1503-1508, doi: 10.1109/PEAC.2014.7038088.》

 本文讨论了采用EPS控制策略的双向隔离半桥三电平全桥双向DC-DC变换器的工作原理。

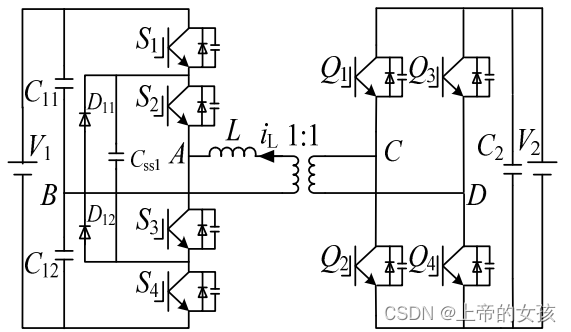

本文提出的半桥三电平全桥双向DCDC变换器（TBHB）如图所示。

它包括高频变压器耦合初级侧三电平半桥（B1）和二次侧H桥（B2），变压器泄漏电感也如图2所示。每个功率器件与一个反并联二极管和结电容并联。转换器可以在正向或反向模式下工作，这取决于转换器功率流的方向。当功率从B1流到B2时，转换器工作在正向模式；相反，它以相反的模式工作。

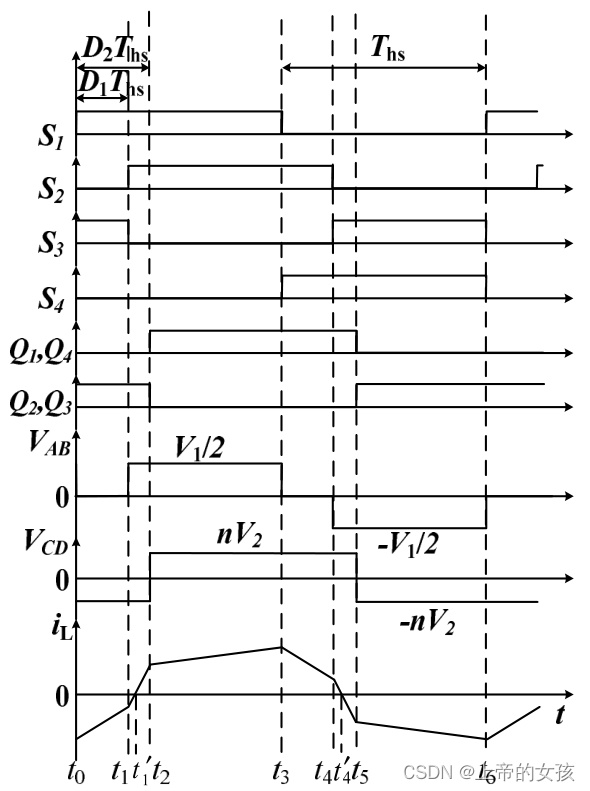

B1中的功率器件S1和S4或B2中的Q1和Q4称为超前器件，而S2和S3或Q2和Q3称为滞后器件。在DPS控制中，如果超前器件和滞后器件不具有相同的栅极信号，则其将具有相移比D1（内部相移比）。变压器一次侧电压VAB或二次侧电压VCD将呈现为PWM三电平方波。VAB和VCD之间的相移比被定义为D2（外部相移比）。

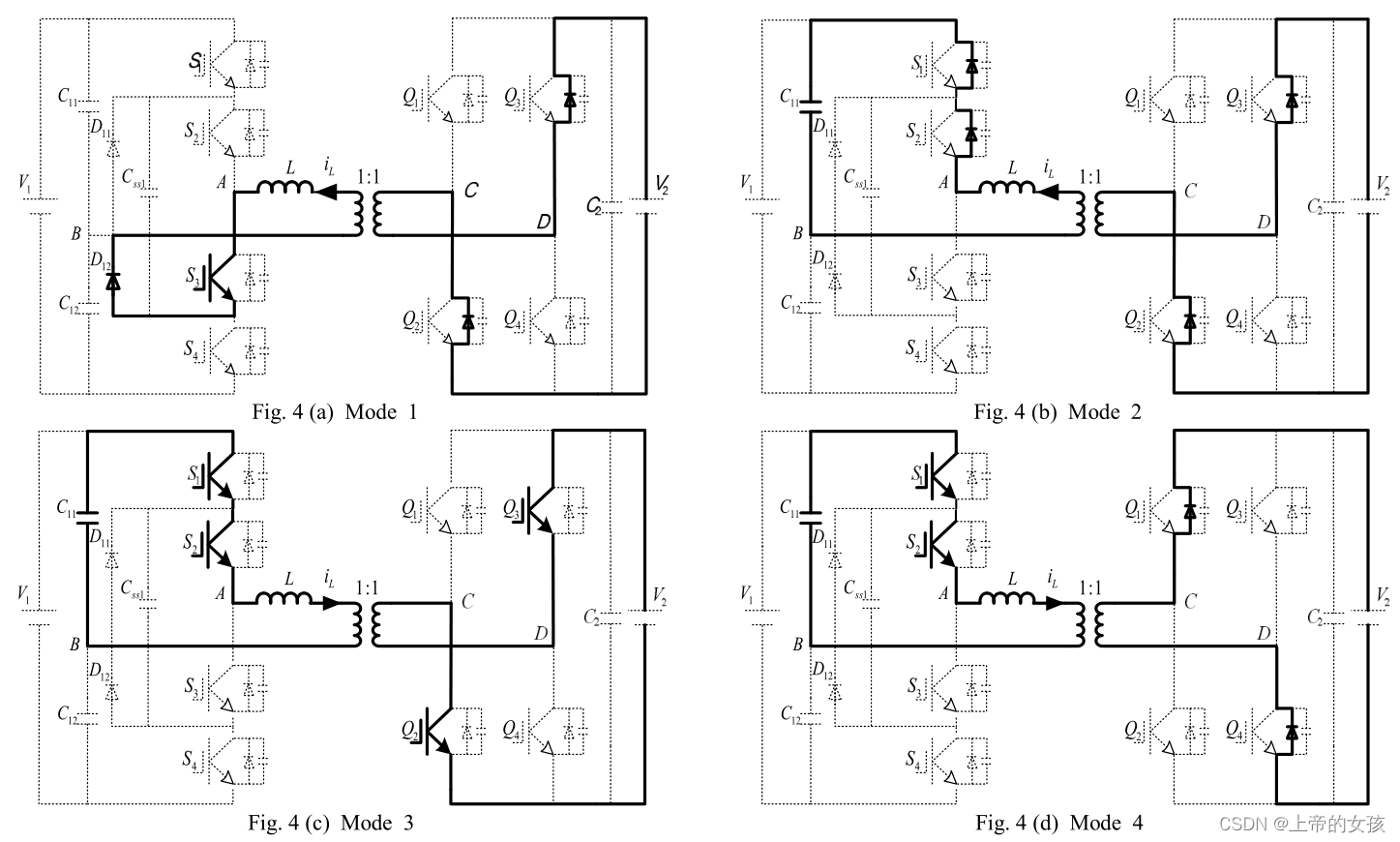

 半个周期的运行模式简化图：

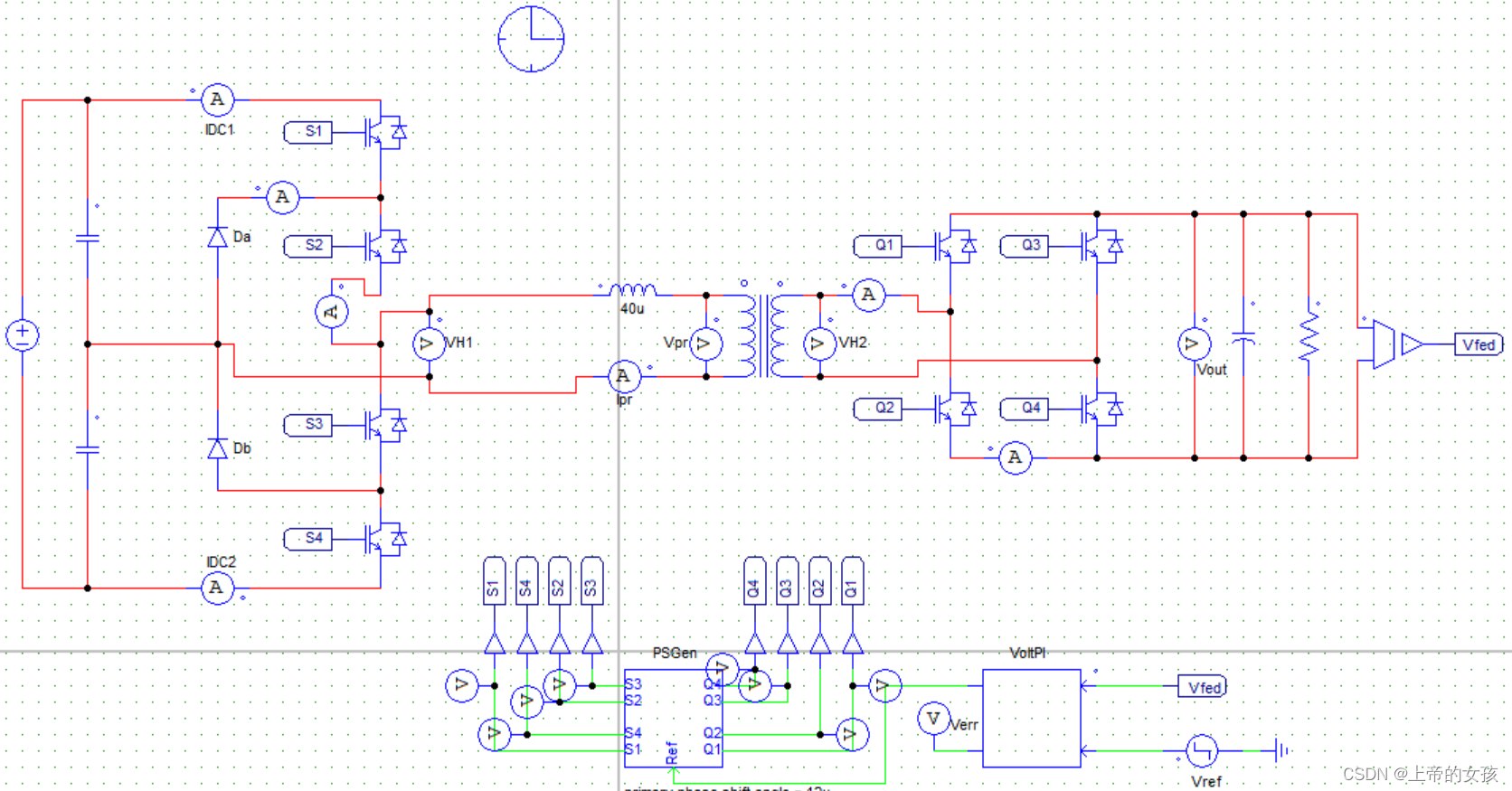

基于此文搭建出模拟仿真，仿真平台为PSIM。

系统参数：输入电压1500V，输出电压210-275V，开关频率5KHz，移相电感40e-6H，变压器变比2.7-1。

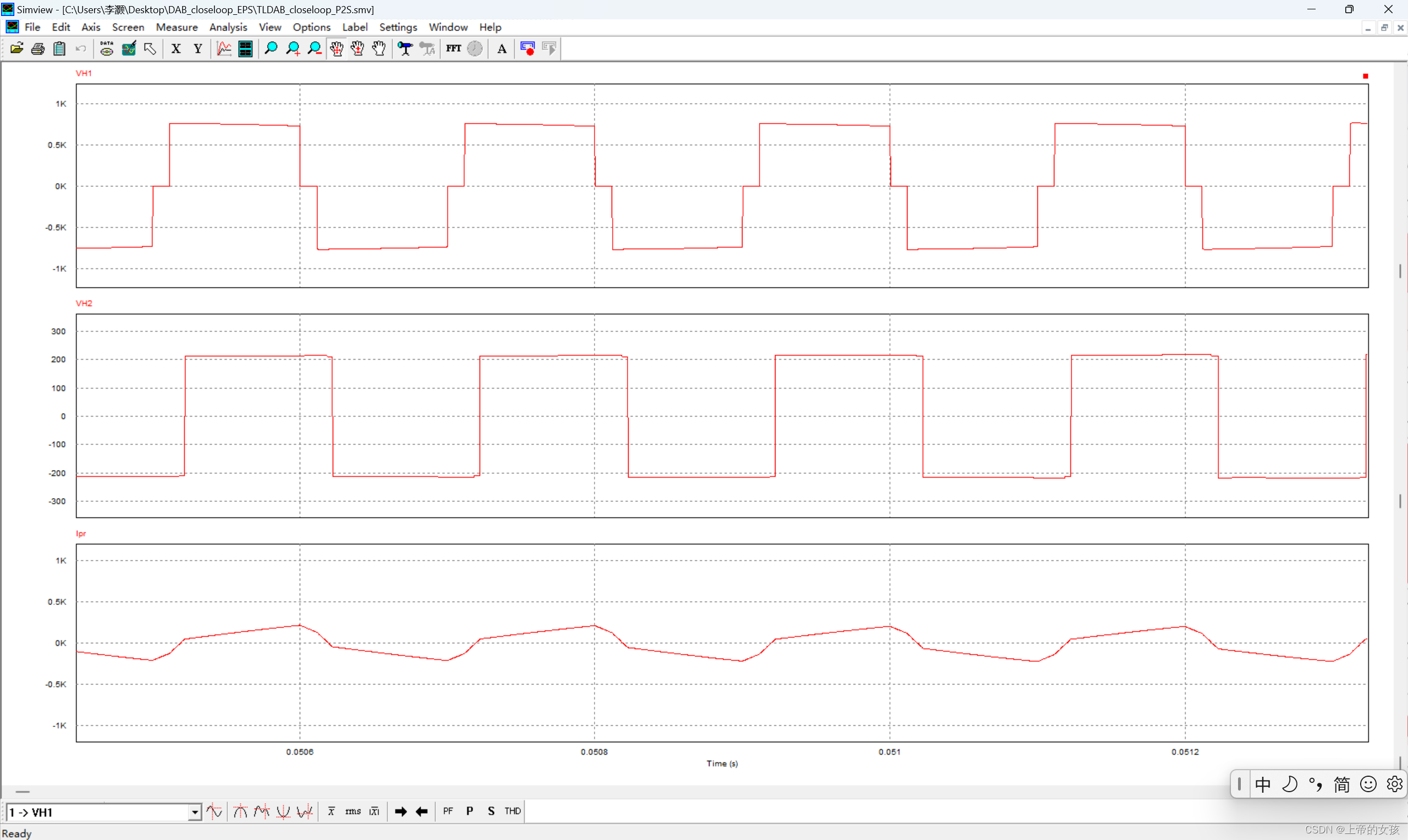

端口电压和电感电流：

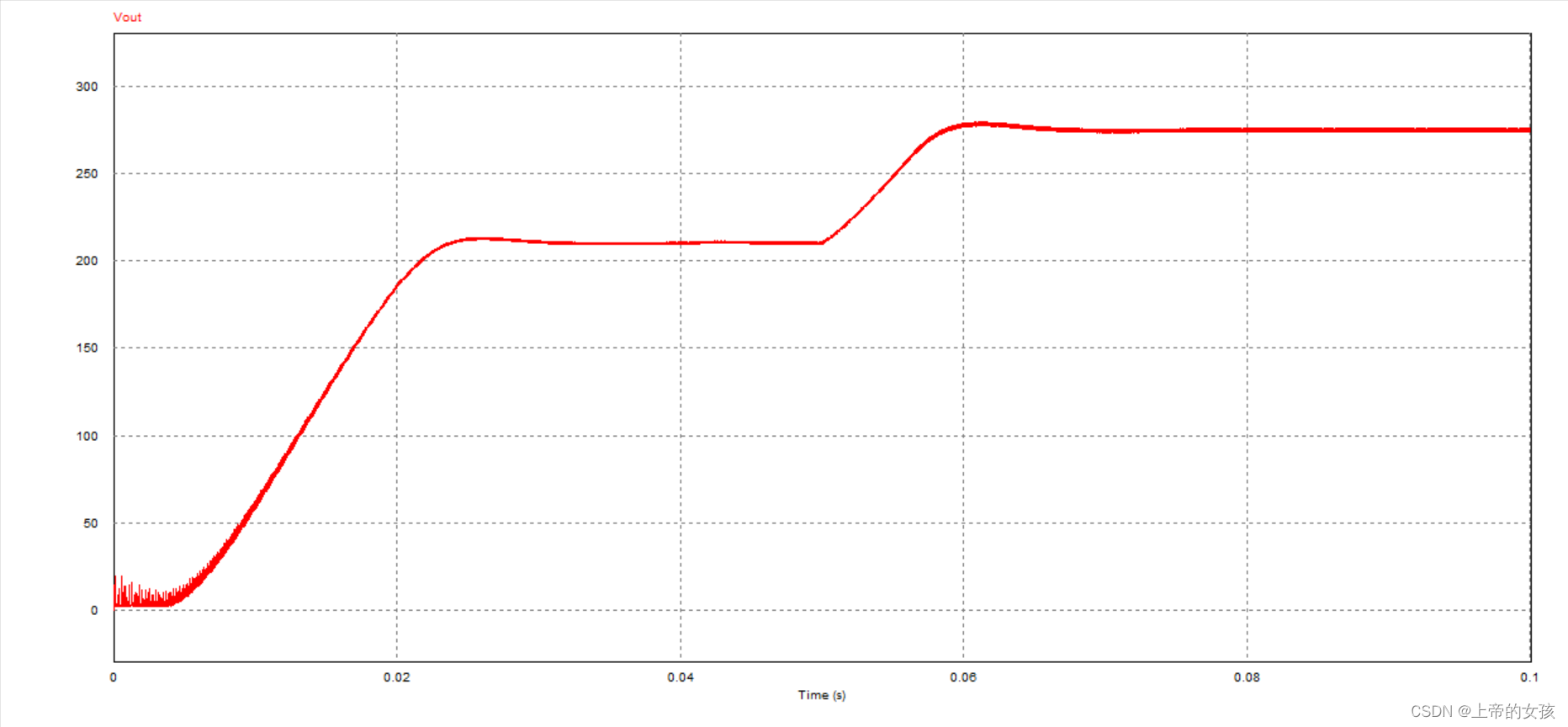

输出电压闭环控制：

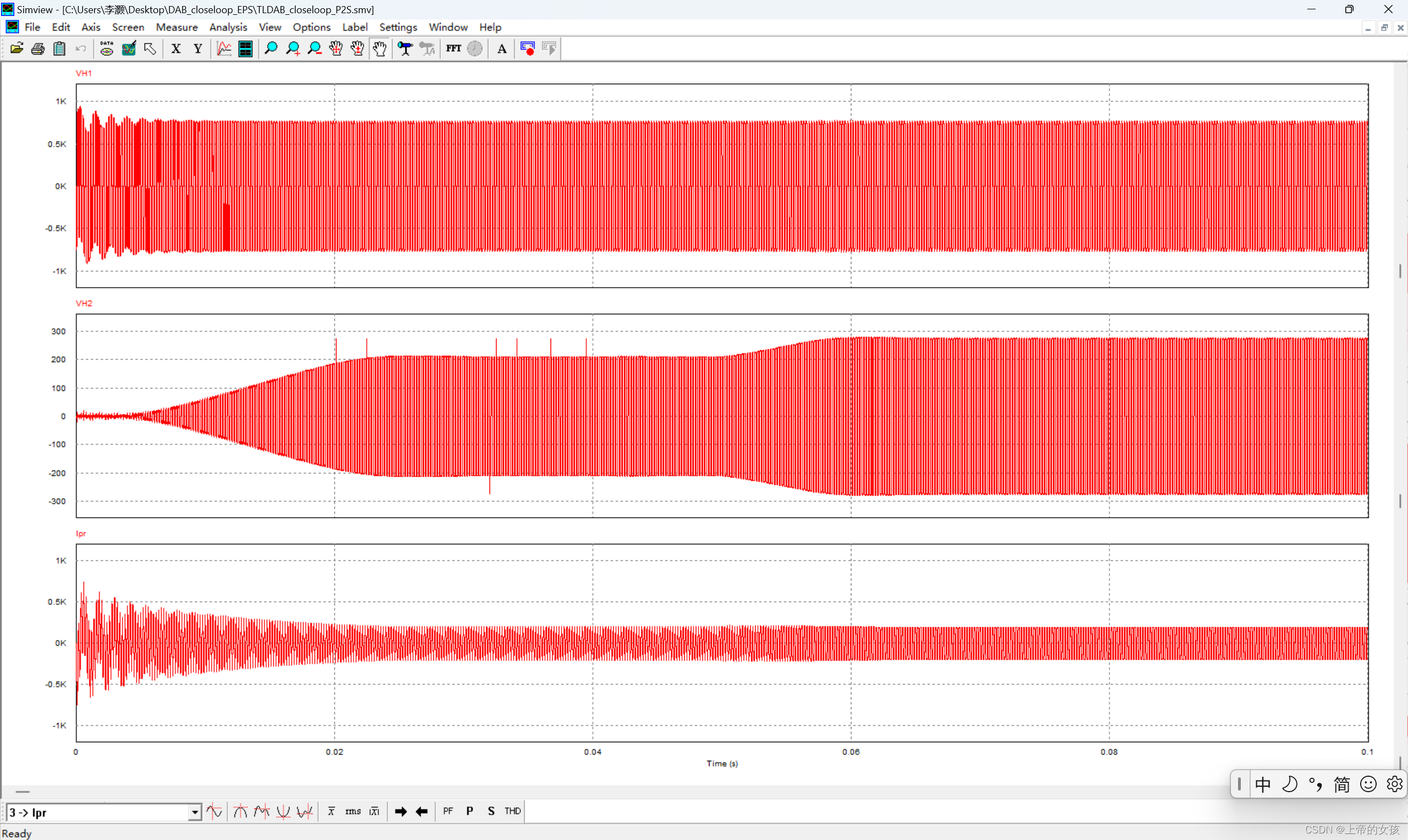

固定负载的动态输出

仿真资源公众号《电力电子仿真学习》或者x🐟:华中正直的小青龙。
