双有源桥(DAB)变换器的仿真练习——单移相(SPS)

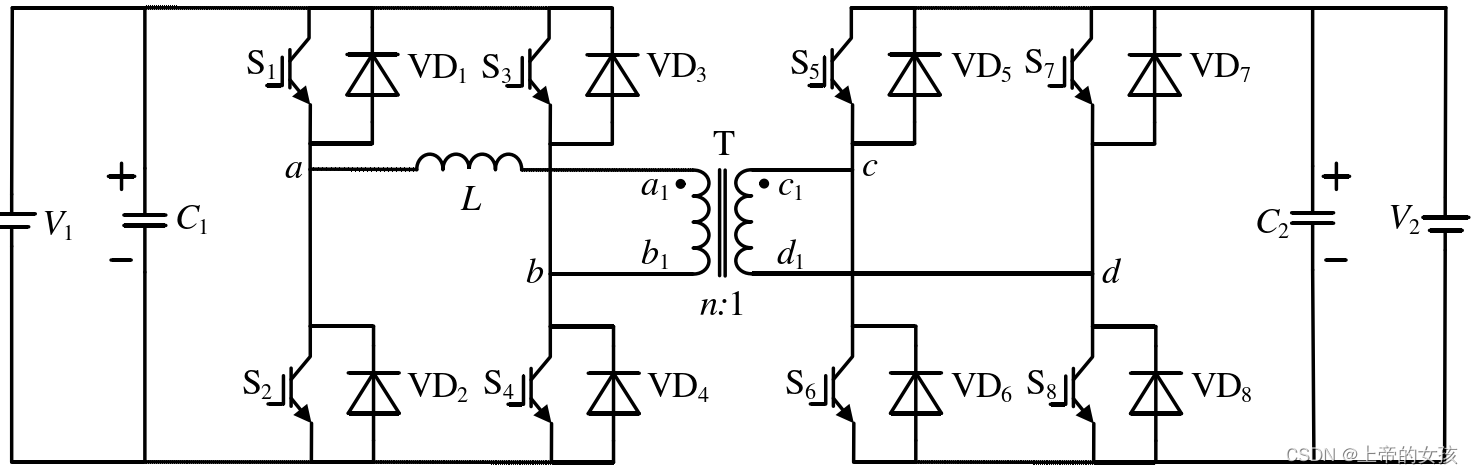

首先简单介绍一下DAB变换器拓扑结构:下图为DAB直流变换器电路拓扑,原副边各有一个带有反并联二极管的H桥组成。V1、V2分别为直流输入、输出电压,高频变压器T的变比为n:1,L为移
相电感,C1和C2为输入和输出电容。DAB变换器主要实现电气隔离条件下的直直电能变换。

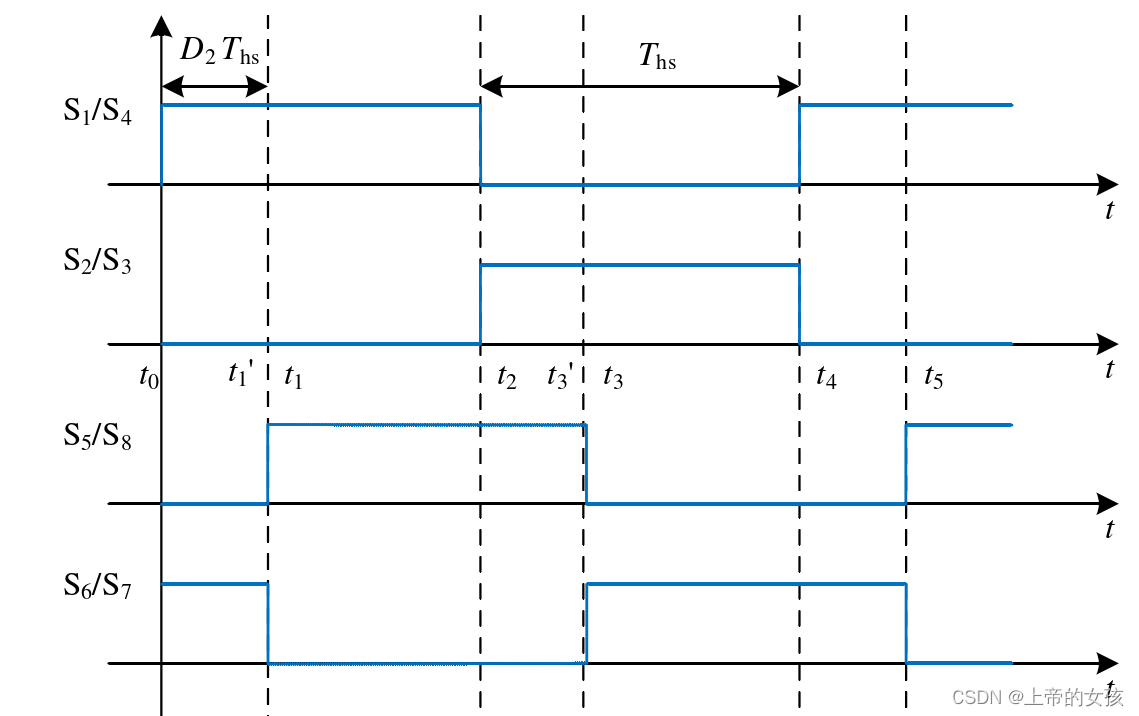

简单介绍一下单移相调制也就是常说的SPS控制,即原副边驱动存在一个移相角D2,而同一侧的相对桥臂的开关管为互补开通,占空比恒定为50%。

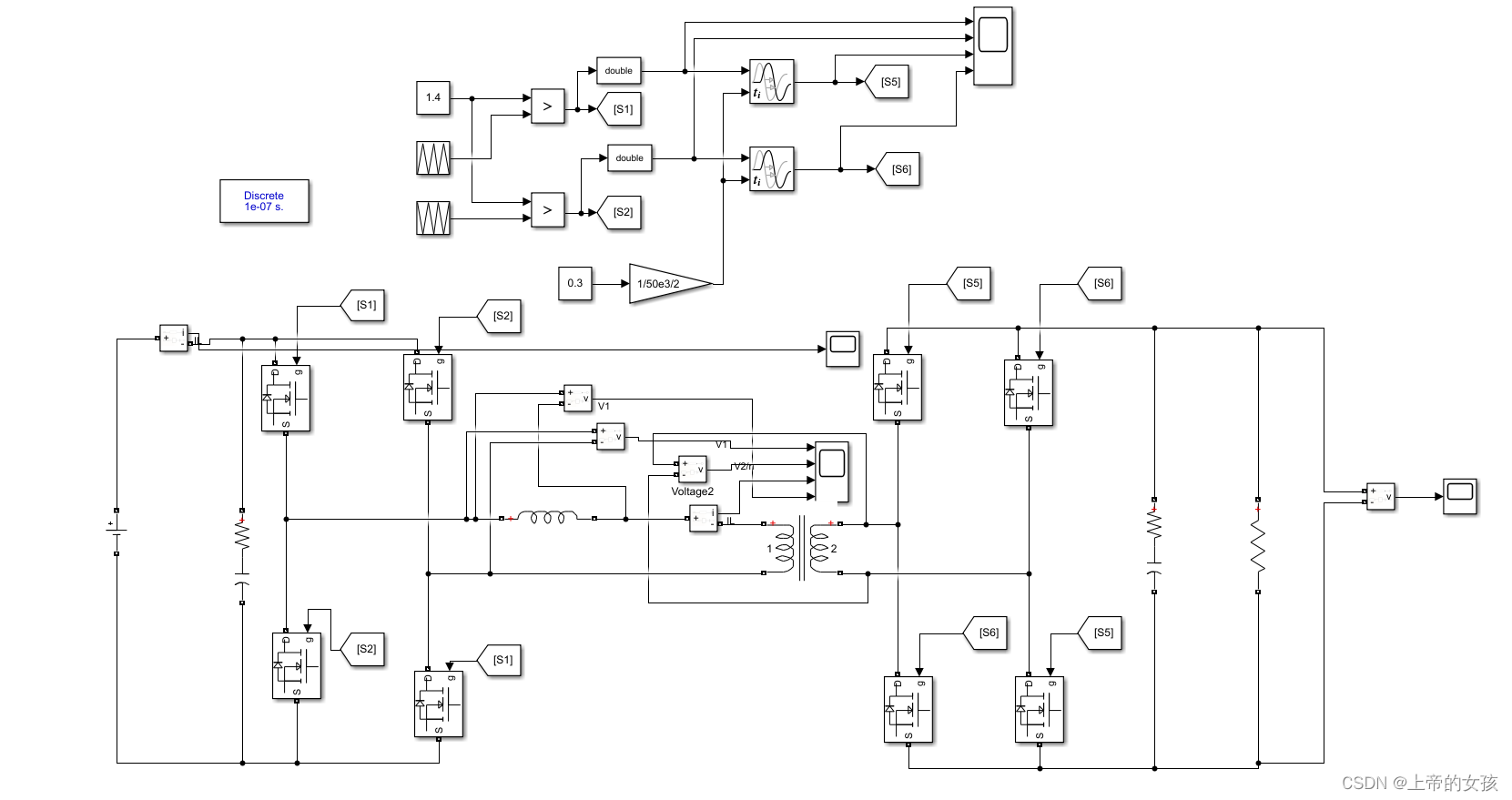

据此在MATLAB中搭建简单的电路仿真:

系统参数: 输入电压200V,移相电感25e-6H,负载1欧。

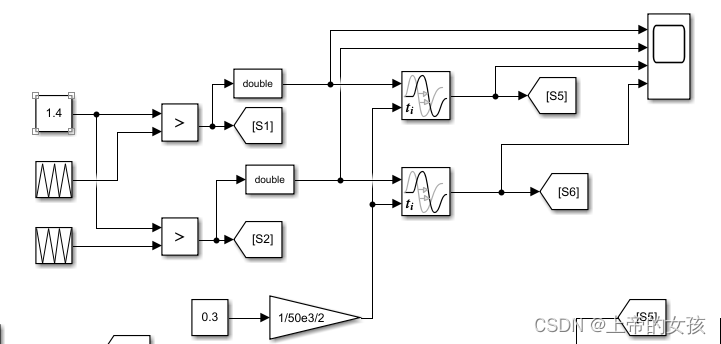

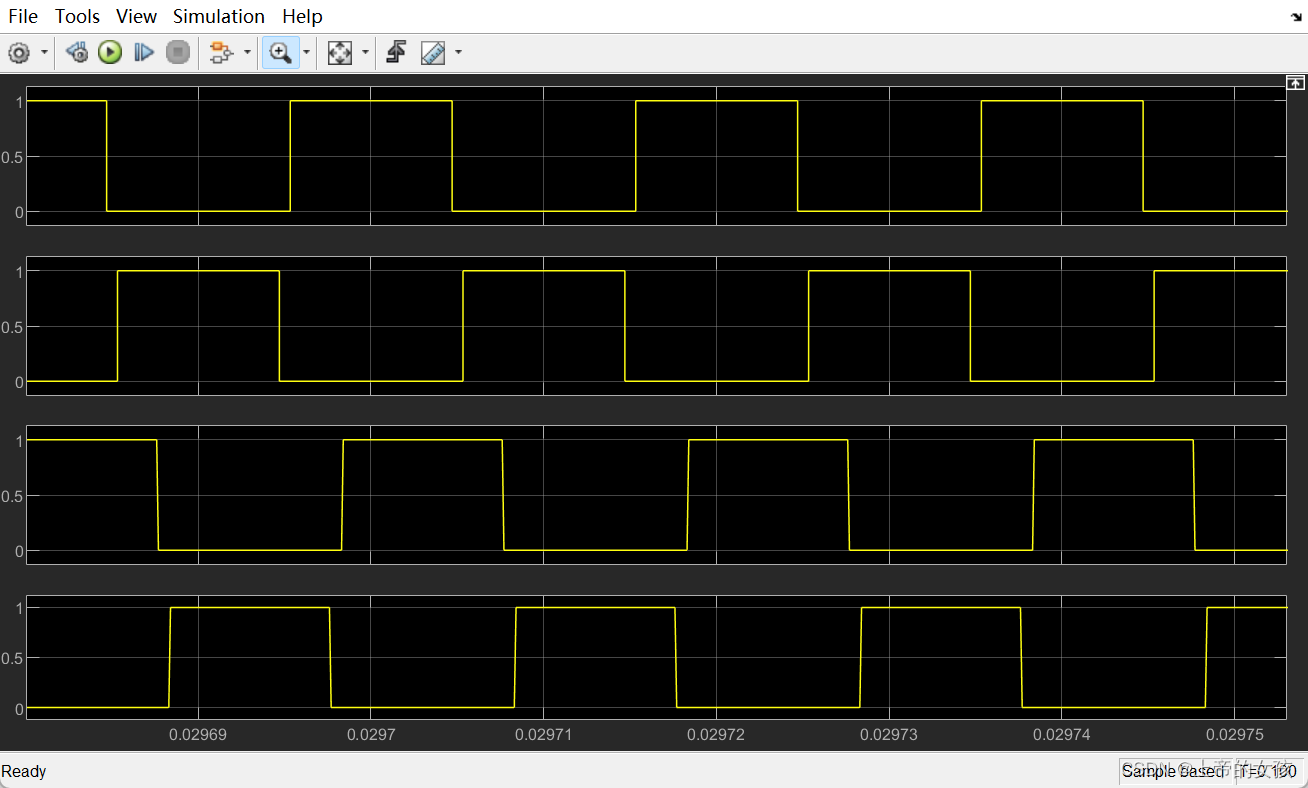

驱动信号通过三角波和调制波实现:

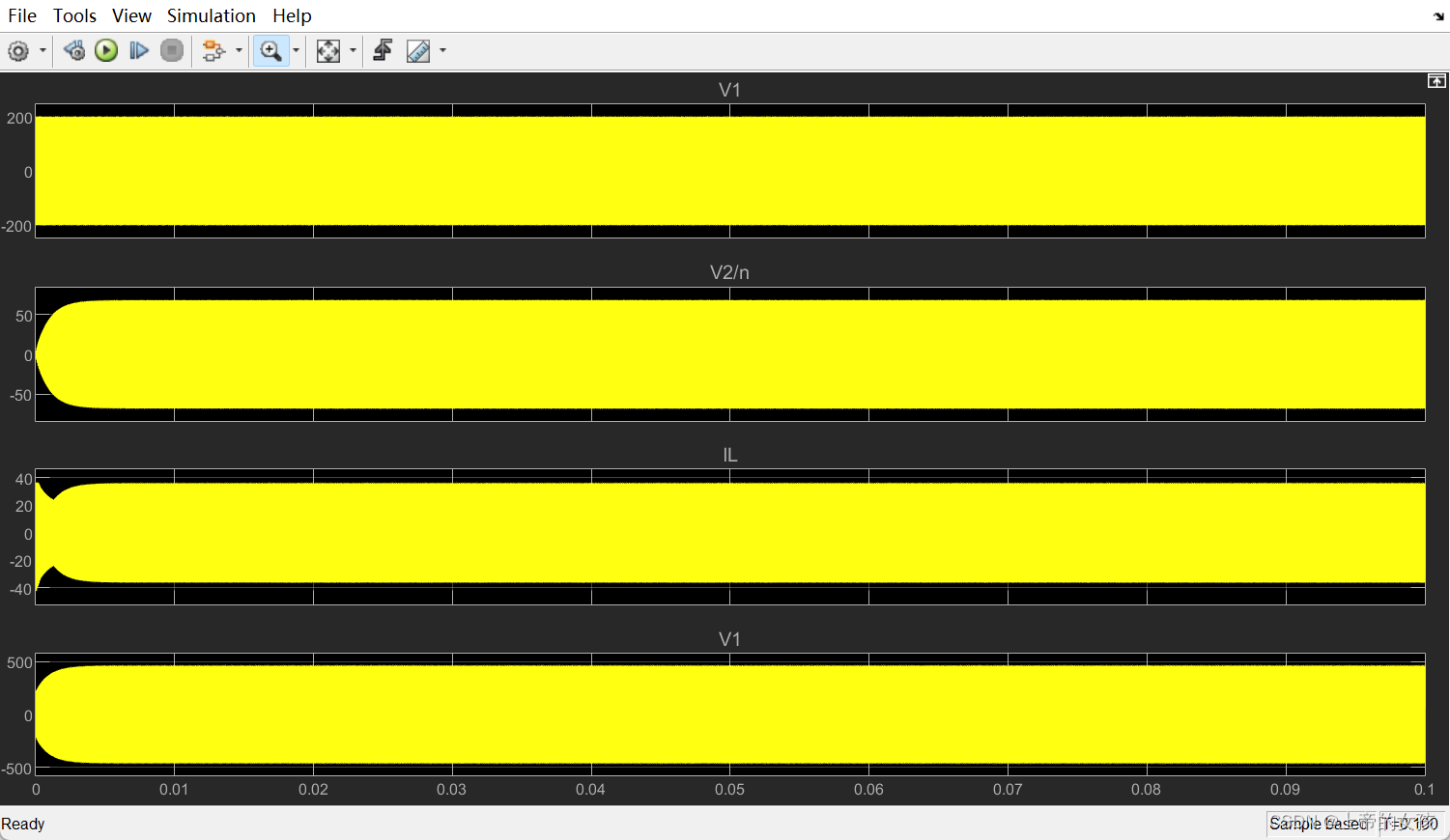

端口电压和电感电流如下图所示:

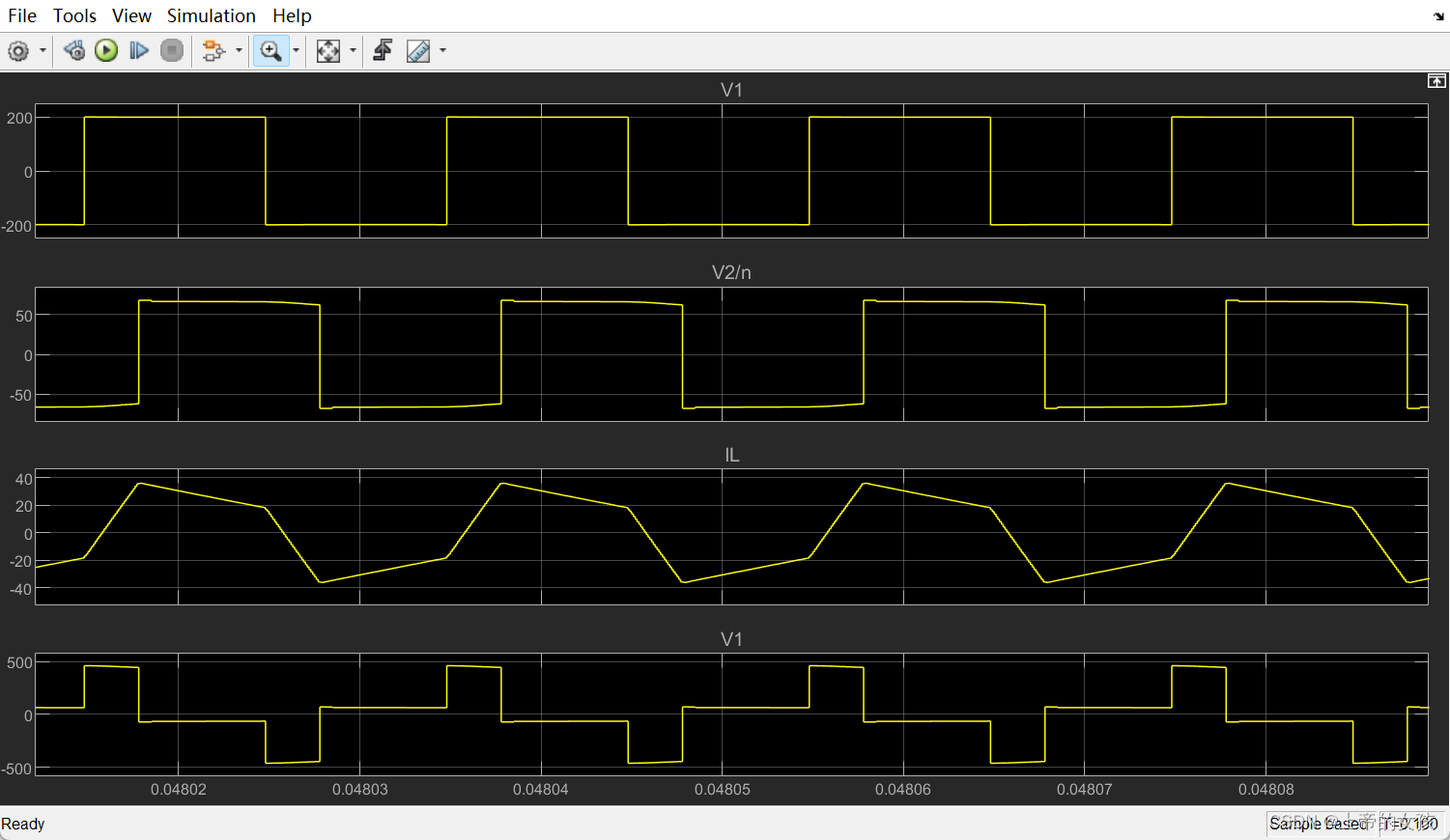

 细节如下图:

此仿真为开环仿真,直接给定移相角 ,后面将介绍闭环控制方法和其他调制策略。

仿真资源公众号《电力电子仿真学习》或者x🐟:上帝的女孩。
