室内农场种植之新型LED照明技术的研究：AS7341光谱控制器

一、功能说明

单片机采用STC8H1K17型号，搭载51内核，配备OLED显示屏，用于展示波长与定时时间信息。设备支持手动与定时两种操作模式，定时时间范围设定为5至99秒之间。用户可通过按键实现手动模式与定时模式之间的切换。

在手动模式下，用户可通过按键或蓝牙控制灯光的开启与关闭。而在定时模式下，用户既可通过蓝牙模块，亦可利用按键设置定时开关灯光的功能，定时时间则可通过按键进行灵活调整。

在定时模式下，用户选定合适的参数（包括定时时间与需开启的灯光）后，按下开始按钮，环境传感器随即启动波长检测功能。若检测到的波长强度小于预设范围，灯光将自动开启。待定时时间到达预设值后，灯光将自动关闭。

二、硬件设计

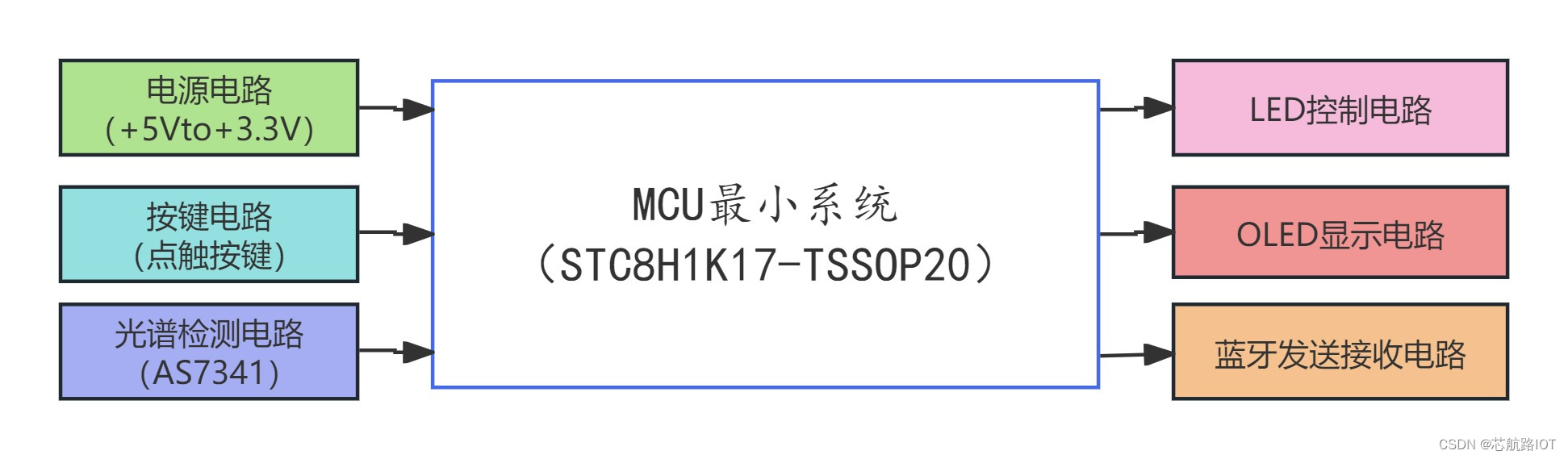

2.1 原理框图

2.2 各功能框图说明

2.2.1 MCU最小系统

STC8H1K17具备内置的高精度时钟单元和硬件复位电路，因此在使用时无需外部时钟电路和复位电路，有助于降低成本。

在单片机电源输入部分增加一个2.2uF和一个100nF的旁路电容，其主要功能包括：

1、滤除电源上的高频噪声。

2、储能，当负载需要瞬时电流时，电容率先为其提供电流，减小电源产生的波动。

3、给高频信号提供最近的低阻抗回流路径，减少对其他芯片电源的干扰。
