eMMC上电时序

eMMC上电时序

emmc最新标准发布于2015年,所以我们就开始讲最新的标准。

eMMC电源

在这里插入图片描述
请注意:
VCCQ指的是接口电源及核电压;

  • 3.3V
  • 1.8V
  • 1.2V

VCC指的是存储器部分电压;

  • 3.3V
  • 1.8V

请注意VCC需要大于或者等于VCCQ;

eMMC接口

在这里插入图片描述
请注意:

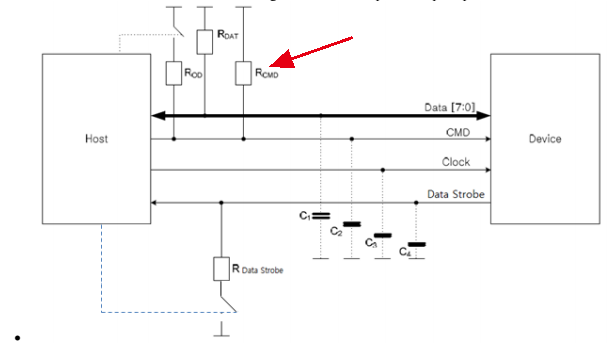

CMD引脚在初始化未完成状态是OD门,也就是漏极开路的状态,所以需要一颗上拉电阻在这个网络上;
在这里插入图片描述

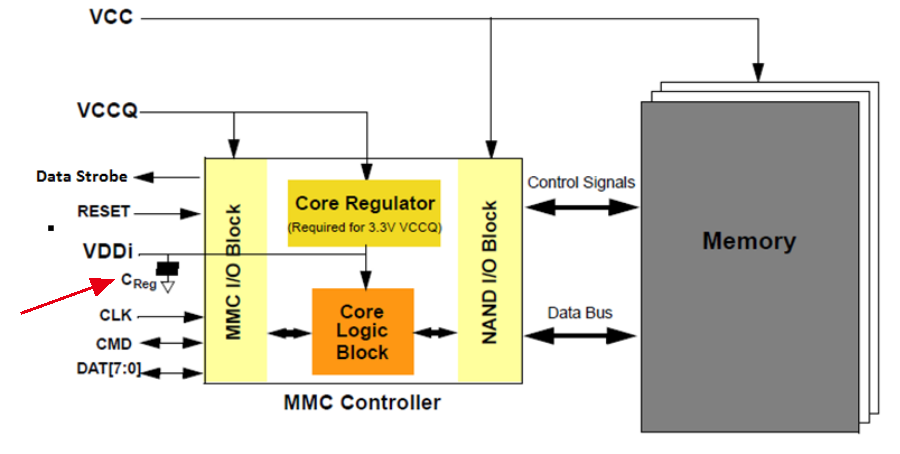

还有个引脚是VDDi引脚,这个引脚在设计时仅仅需要一颗电容就可以;

就是内部需要电容来稳定电压,在eMMC器件上,都是需要这个电容的。
在这里插入图片描述

上电时序

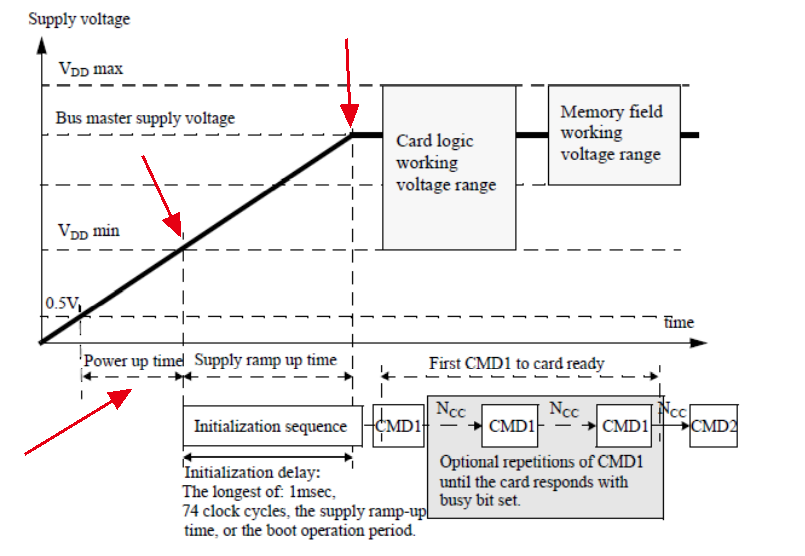

以下是VCC的上电,请注意上电时间是从0.5V到VCCmin,初始化程序是从VCCmin到总线供电电压(一般是3.3V.),上电完成就开始初始化过程。
在这里插入图片描述

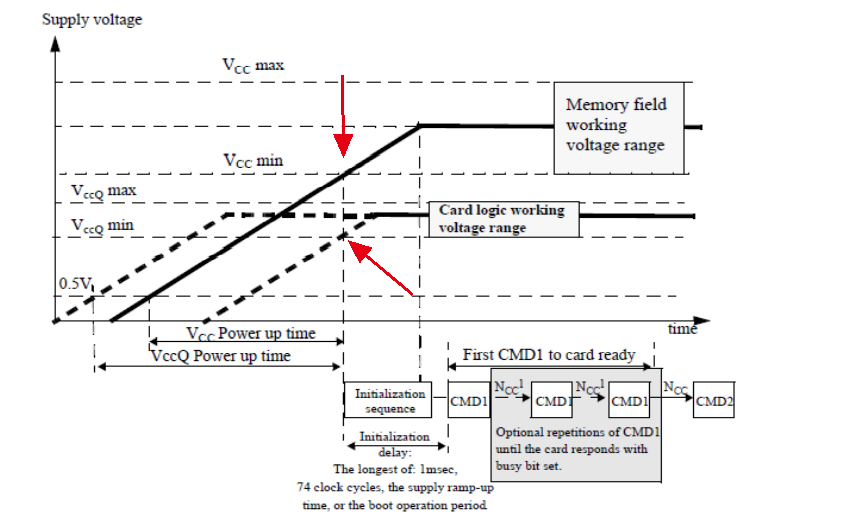

以下是VCC和CVVQ的上电时序,请注意VCCQ先于和慢于VCC都可以。

When power-up is initiated, either VCC or VCCQ can be ramped up first, or both can be ramped up
simultaneously.
在这里插入图片描述
