emmc的1.8V和3.3V有什么区别

最新推荐文章于 2024-03-30 17:02:46 发布
最新推荐文章于 2024-03-30 17:02:46 发布
阅读量4k 收藏 8
点赞数 2
分类专栏： sdhc 文章标签： 驱动开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/drm2017/article/details/128986901
版权
文章详细讨论了EMMC的硬件设计，包括原理图、VCCQ电压要求以及HS200和HS400模式下必须使用1.8V的条件。同时指出，EMMC的软件层面不支持电压切换，这一特性通常在SD卡中找到。手册描述对理解和操作EMMC设备至关重要。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

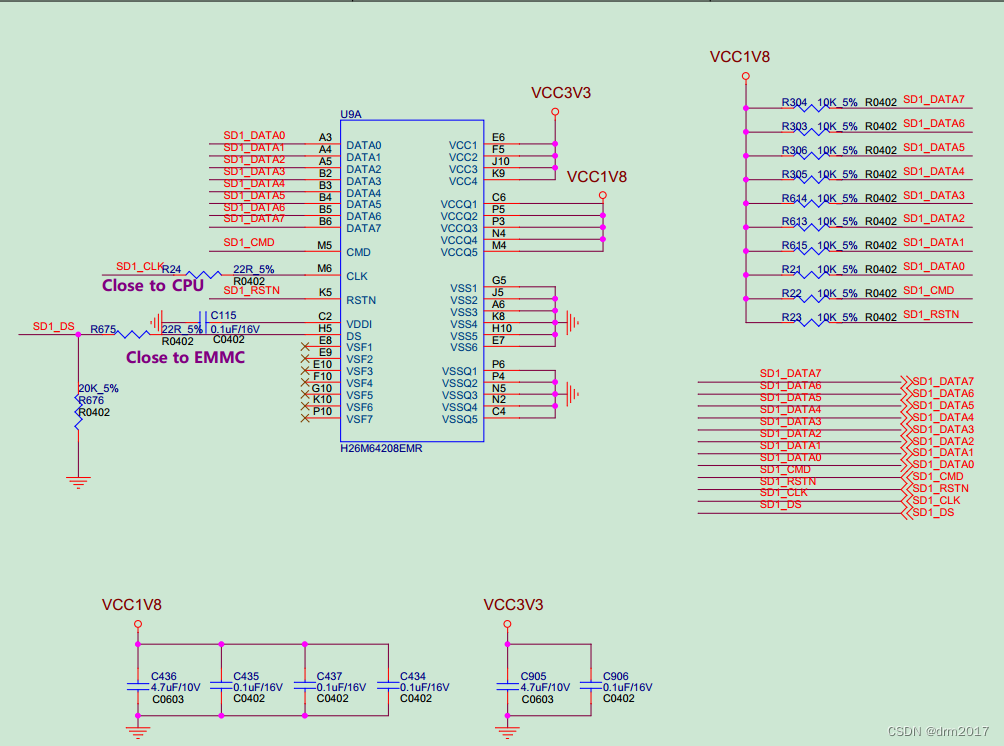

1、硬件原理图

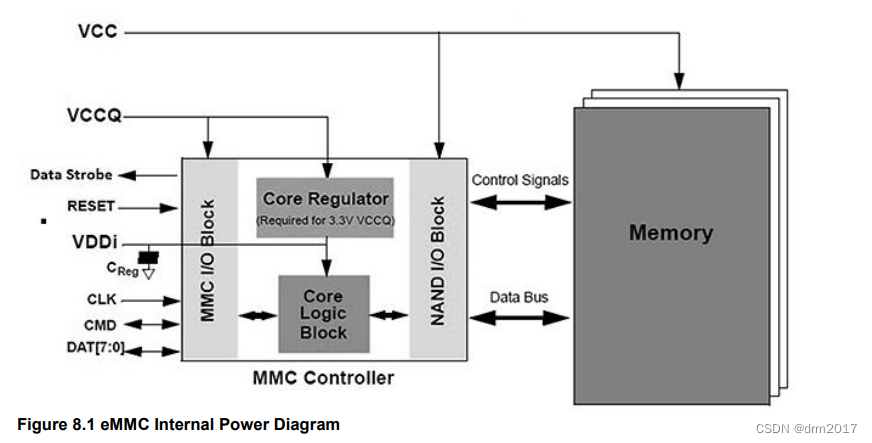

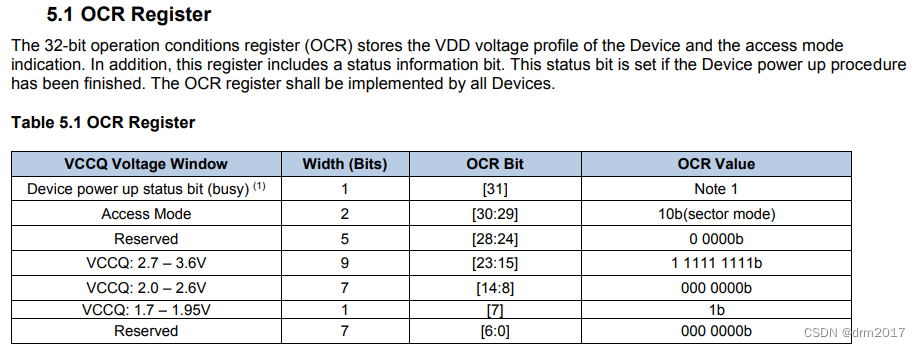

2、emmc手册描述

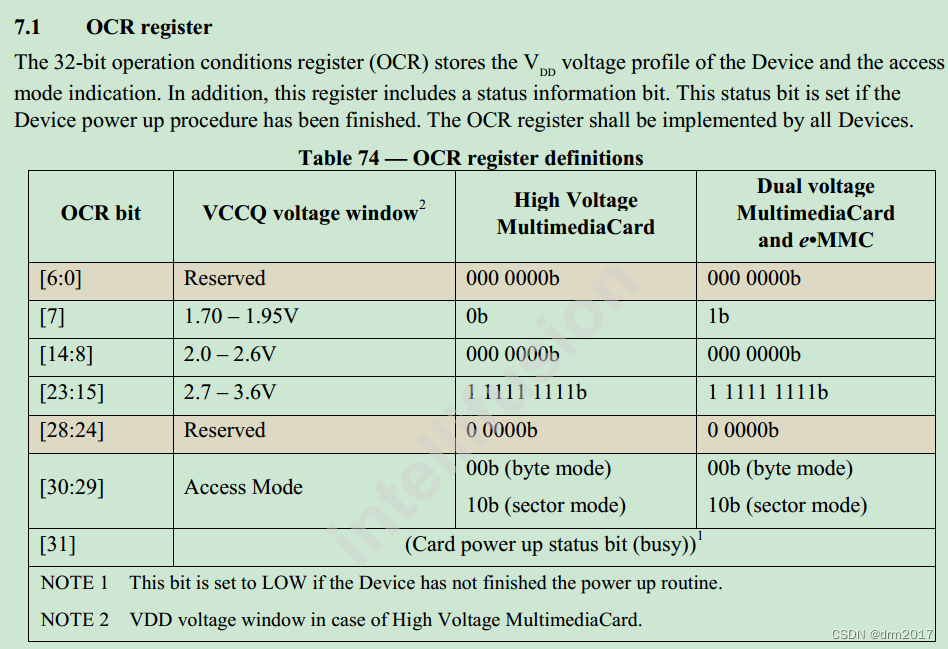

3、协议文档

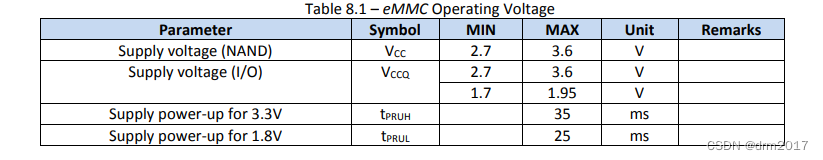

4、emmc手册描述（VCCQ）

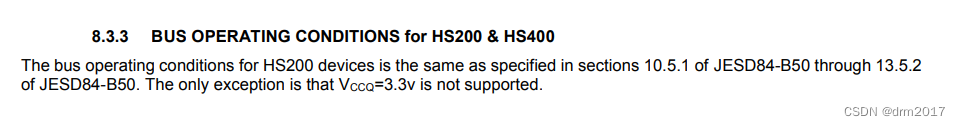

5、hs200和hs400必须使用1.8V

6、总结

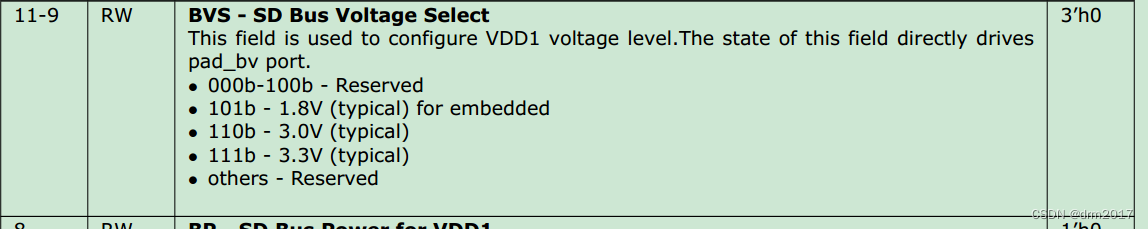

1、emmc软件上并没有电压切换（该寄存器是针对sd的）
