电容

电容（Capacitance）亦称作“电容量”，是指在给定电位差下的电荷储藏量，记为C，国际单位是法拉（F）。一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上，造成电荷的累积储存，储存的电荷量则称为电容。

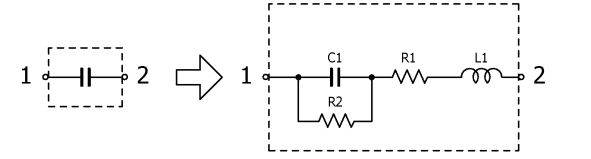

电容表示符号

如上图所示，前面表示电容的符号（无极性电容），其中使用最多的应该就是瓷片电容，也就是MLCC。前面是简单地表示，也表示理想的电容器。后者则是电容实际的模型，包含等效串联电阻ESR和等效串联电感ESL，产生的原因是生产工艺以及封装体积大小导致的问题，比如引脚引线产生的寄生电感，由于所有物质都不是超导体所以有阻抗。
理想电容器：
理想电容器就是介质损耗为零，没有漏电，分布电感为零，频率特性一致，可以输出趋于无穷大的电流，所以趋于零的时间就可以充满电。
实际电容器
实际电容器内部包含等效串联电感和等效串联电阻。而这两个造成电容在使用时的发热以及在高频下不能快速的充放电，所以在使用电容时需要注意电容的频率与阻抗曲线。

常见容值的频率曲线

说道电容的频率表曲线、DC偏压曲线等，隔壁厂商做的确实不错，如果需要大家可以百度“SimSurfing”，然后进行查找测试。

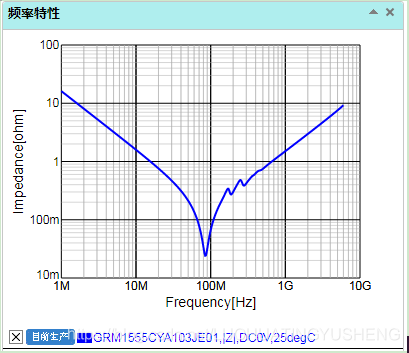

曲线最低点表示自谐振频率点，此时阻抗最小；自谐振点之前为容性，超过自谐振点，电容逐渐成为感性。

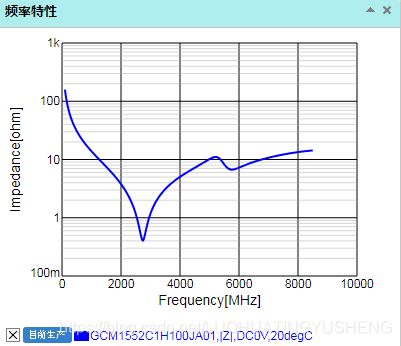

• 10pf

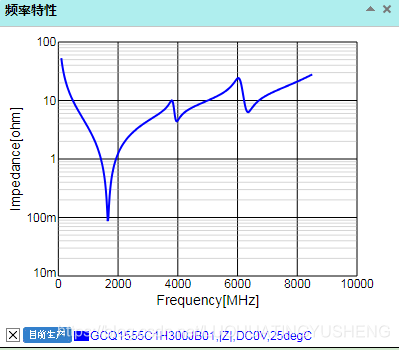

• 30pf

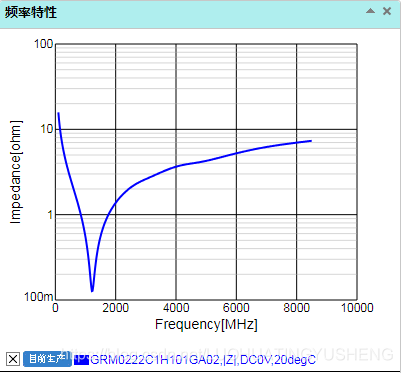

• 100pf

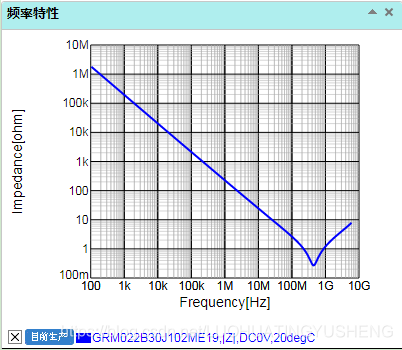

• 1nf


• 10nf

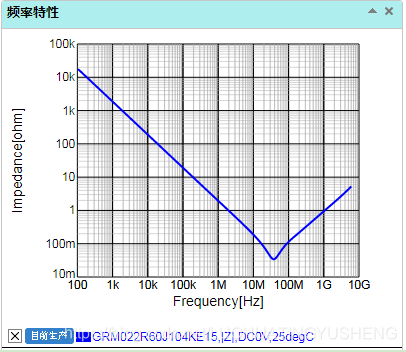

• 100nf

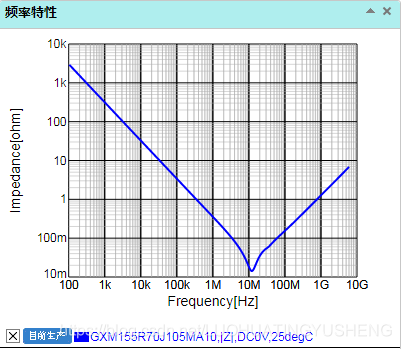

• 1uf

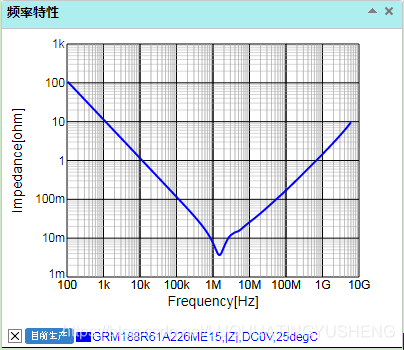

• 22uf
