【ZYNQ入门】第五篇、AXI HP口读写数据原理

目录

第一部分、AXI总线的相关知识

1、ZYNQ架构

2、AXI 总线和 AXI 接口以及 AXI 协议

3、AXI 总线与 ZYNQ 的关系

4、AXI 总线介绍

5、AXI 接口介绍

6、AXI 协议介绍

7、AXI高效传输的原因

8、常见总线汇总

9、HP接口写时序配置

10、HP DDR的地址分配

11、缓存一致性的问题

12、跨时钟域数据传输问题

12.1、单bit数据

慢到快:

快到慢:

12.2、多bit数据

第二部分、AXI HP接口的使用

1、HP口的封装

2、ZYNQ HP口的配置

3、IP核的调用以及连线

4、HP 口的读写时序

4.1、读时序

4.2、写时序

第三部分、总结

1、写在前面

2、工程链接


第一部分、AXI总线的相关知识

        这里的知识部分来源于米联客实验手册部分来源于个人总结,想知道更多细节请参考这本书《ZYNQ 修炼秘籍裸机篇 2019 版》。

1、ZYNQ架构

        ZYNQ 拥有 ARM+FPGA 这个神奇的架构, ARM 和 FPGA 通过 AXI4 总线进行通信。

2、AXI 总线和 AXI 接口以及 AXI 协议

        总线、接口和协议,这三个词经常被联系在一起, 但是三者有区别。

(1)、总线:是一组传输通道,是各种逻辑器件构成的传输数据的通道,一般由数据线、地址线、控制线等构成。

(2)、接口:是一种连接标准,又被称为物理接口。(AXI-GP 接口, AXI-HP 接口以及 AXI-ACP 接口)

(3)、总线协议:就是传输数据的规则(AXI4-LiteAXI4AXI4-Stream )。

        这里需要特别说明一下 AXI 总线和 AXI 接口的关系。在 ZYNQ 中,支持 AXI4-LiteAXI4AXI4-Stream 三种总线协议,需要注意的是 PS 与 PL 之间的接口(AXI-GP 接口, AXI-HP 接口以及 AXI-ACP 接口)只支持 AXI4-Lite和 AXI 4协议这两种总线协议。

        也就是说 PL 这边的 AXI-Stream 的接口是不能直接与 PS 对接的,需要经过 AXI4 或者 AXI4-Lite 的转换。比如后面将用到的 VDMA IP ,它就实现了在 PL 内部 AXI4 到 AXI-Stream 的转换, VDMA利用的接口就是 AXI-HP 接口。(区别于我的设计:我的设计没有调用VDMA 这个IP核,而是直接通过改写AXI HP接口的读写时序来实现的,但功能应该核VDMA类似)。

3、AXI 总线与 ZYNQ 的关系

        AXI(Advanced eXtensible Interface)本是由 ARM 公司提出的一种总线协议, Xilinx 从 6 系列的 FPGA 开始对 AXI 总线提供支持,此时 AXI 已经发展到了 AXI4 这个版本,所以当你用到 Xilinx 软件的时候看到的都是“AIX4” 的 IP,如 Vivado 打包一个 AXI IP 的时候,看到的都是 Create a new AXI4 peripheral。

4、AXI 总线介绍

        在 ZYNQ 中有支持三种 AXI 总线,拥有三种 AXI 接口,当然用的都是 AXI 协议。其中三种 AXI 总线分别为:

        AXI4总线:(For high-performance memory-mapped requirements.)主要面向高性能地址映射通信的需求,是面向地址映射的接口,允许最大 256 轮的数据突发传输

        AXI4-Lite总线:(For simple, low-throughput memory-mapped communication )是一个轻量级的地址映射单次传输接口,占用很少的逻辑单元。

        AXI4-Stream总线:(For high-speed streaming data.)面向高速流数据传输;去掉了地址项,允许无限制的数据突发传输规模。

5、AXI 接口介绍

        三种 AXI 接口分别是:

        AXI-GP 接口(4 个):是通用的 AXI 接口,包括两个 32 位主设备接口和两个 32 位从设备接口,使用该接口可以访问 PS 中的片内外设。

        AXI-HP 接口(4 个):是高性能/带宽的标准的接口, PL 模块作为主设备连接。主要用于 PL 访问 PS 上的存储器(DDR 和 On-Chip RAM)

        AXI-ACP 接口(1 个):是 ARM 多核架构下定义的一种接口,中文翻译为加速器一致性端口,用来管理DMA 之类的不带缓存的 AXI 外设, PS 端是 Slave 接口

6、AXI 协议介绍

        协议和总线关系密切,协议要在总线的结构上制定。虽然说 AXI4, AXI4-Lite, AXI4-Stream 都是 AXI4 协议, 但是各自细节上还是不同的

        总的来说, AXI 总线协议的两端可以分为分为主(master)、从(slave)两端,他们之间一般需要通过一个 AXI Interconnect 相连接,作用是提供将一个或多个 AXI 主设备连接到一个或多个 AXI 从设备的一种交换机制。当我们添加了 zynq 以及带 AXI 的 IP 后再进行自动连线时,vivado 会自动帮我们添加上这个 IP。

        AXI Interconnect的主要作用是当存在多个主机以及从机器时, AXI Interconnect负责将它们联系并管理起来。 由于 AXI 支持乱序发送,乱序发送需要主机的 ID 信号支撑,而不同的主机发送的 ID 可能相同,而 AXI Interconnect 解决了这一问题,他会对不同主机的 ID 信号进行处理让 ID 变得唯一。

7、AXI高效传输的原因

       (1)、AXI 协议将读地址通道,读数据通道,写地址通道,写数据通道,写响应通道分开,各自通道都有自己的握手 协议。每个通道互不干扰却又彼此依赖。

       (2)、支持乱序操作。

8、常见总线汇总

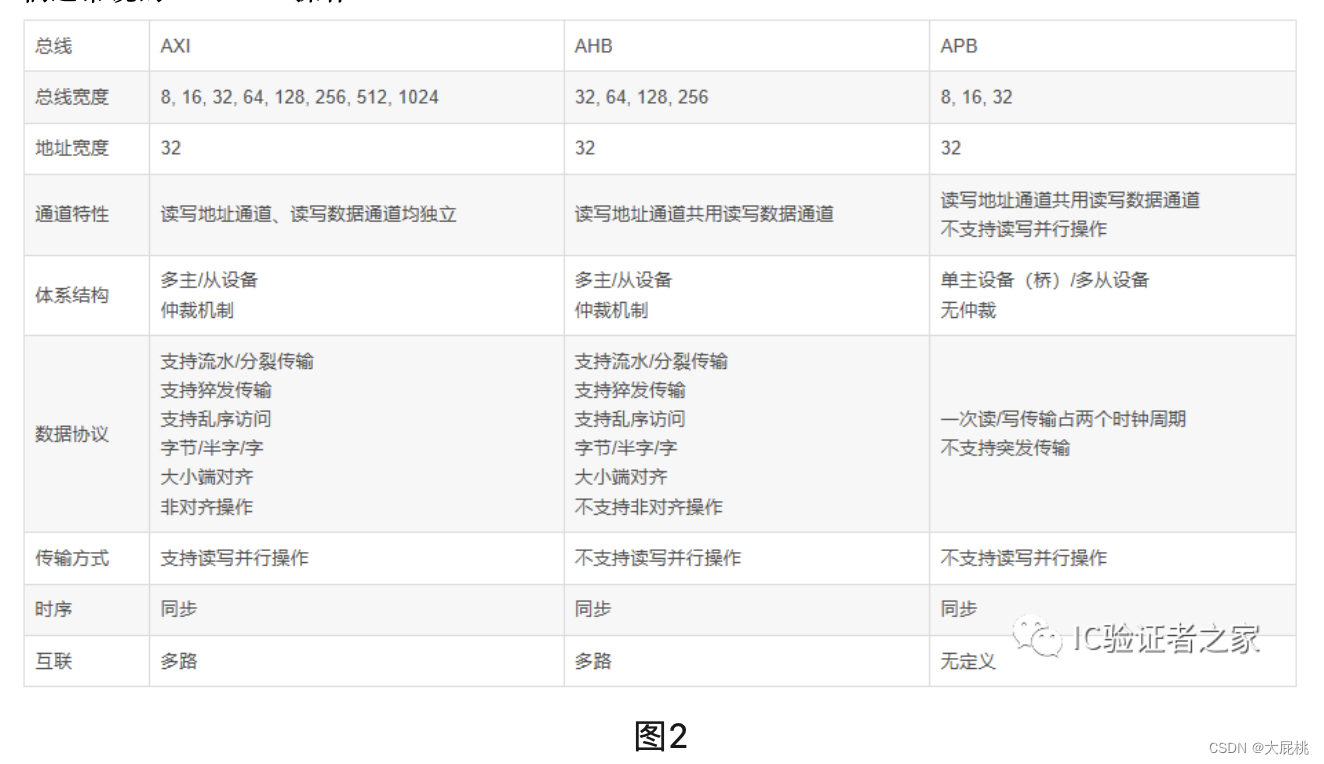

        AXI、AHB、APB(下面是嫖过来的截图)

9、HP接口写时序配置

        最大数据位宽:64bitByte

        最大同步时钟:250MHz

        最大突发长度:256

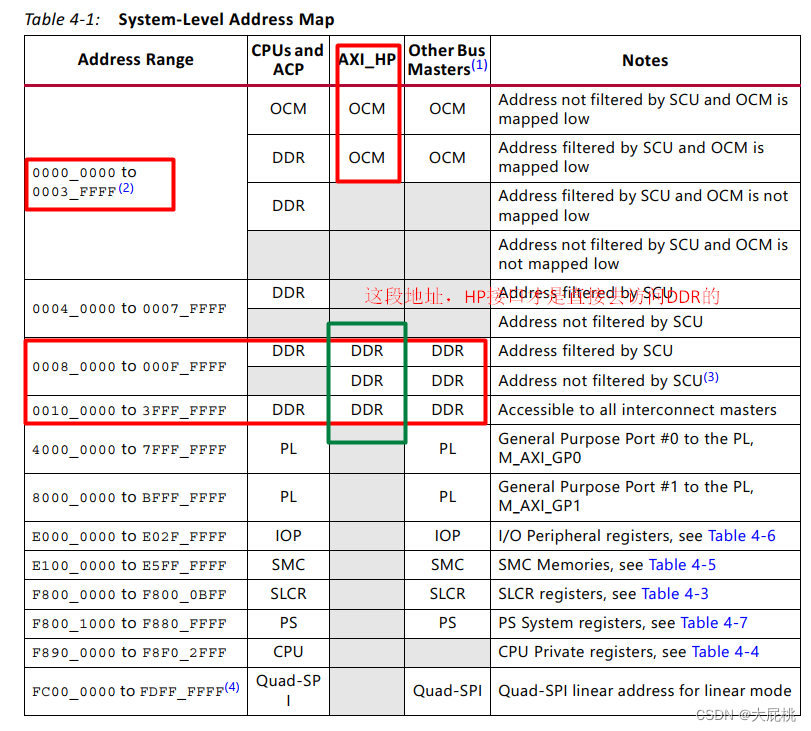

10、HP DDR的地址分配

        只有0008_0000to3fff_ffff才映射在DDR,而0000——0000to0003——ffff映射在OCM上。

1KB = 1024 Bytes = 0x400

1MB = 1024 KB = 0x10_0000

1GB = 1024MB = 0x4000_0000

        下图:AXI HP接口能访问DDR的大小为8_0000 - 3FFF_FFFF刚好是1GB

11、缓存一致性的问题

        提到缓存一致性,我就想到这篇文章:“不会被封的外挂”,为何使用FPGA作为FPS游戏的“DMA”桥梁 (qq.com)

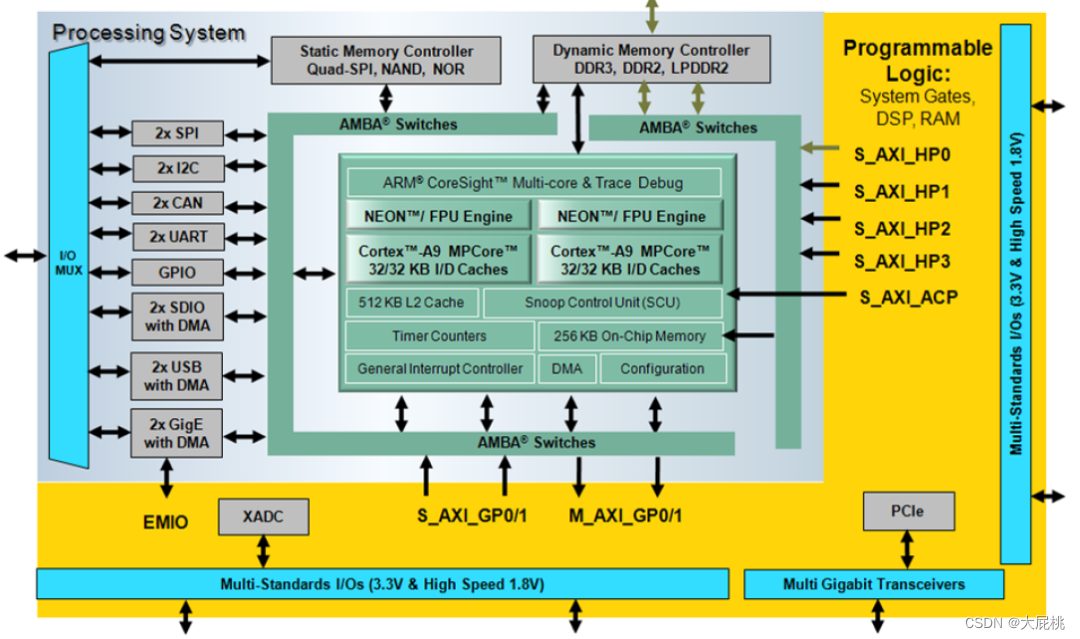

        由上面ZYNQ的架构图可以知道,PL端的4个AXI HP接口直接连接着AMBA 总线,而AMBA又是直接连接着DDR3,这中间没有任何其他的存储设备。因此,PL端通过AXI的HP口可以直接访问DDR,而不需要经过CPU的约束。

 AMBA是由ARM公司研发的一种高级微控制器总线架构(Advanced Microcontroller Bus Architecture)。其中AMBA包含了四种不同的总线标准,分别是:AHB、ASB、APB、AXI

        而在多级存储器结构中,CPU 通过1级或多级 Cache 与 DDR 产生连接, CPU 本身不直接访问 DDR,而是通过 Cache 访问 DDR。 Cache 中始终会暂存一小部分(通常是几KB~几MB量级) CPU 最近访问的 DDR 某些地址区域中的数据。因此,在应用程序中对 DDR 进行读或写操作, 实际上都是 CPU 对 Cache进行读或写操作。

        因此缓存一致性的问题就是:当 DDR 中某个地址范围内的数据突然被除 CPU 以外的 Master(如 DMA)改变时, 若此时 Cache中保存了这些区域的数据,且这些数据在 Cache 中状态为有效时,当 CPU 需要再次读取 DDR 这片区域的数据时,就不会让 Cache 去读取 DDR 中此区域内最新的数据来更新 Cache, 再从 Cache 里读取最新的数据, 而是直接从 Cache中读取原来的旧数据, 显然这不是我们所期望的结果。

        ZYNQ 中存在 ICache 和 DCache, ICache 用于缓存可执行程序, DCache 用于缓存数据。 一般情况下, 用于保存可执行程序的 DDR 地址范围不会被除 CPU 以外的对象访问。 因此, 一般不存在 ICache 的一致性问题。 而 DCache在很多应用中却经常会被除 CPU 以外的对象访问,所以存在一致性问题。
        ZYNQ 中维护 DCache 一致性的方法有两种:

        第一种暴力的:直接把Cache关了,CPU不用Cache。

        第二种不暴力的: 刷新Cache,重新载入DDR数据。

12、跨时钟域数据传输问题

        在AXI总线的时钟一般都比较高,最高可到250MHz。因此在实际使用中都会存在慢速数据到快速数据的一个转换过程,因此这里简单介绍一下跨时钟域数据的传输问题。

12.1、单bit数据

        一般是一些标志信号或者使能信号。

慢到快:

        将慢速数据在快时钟域下打两拍。打两拍的目的是将慢时钟域信号同步到快时钟域。

快到慢:

        (展宽法) 跨时钟域传输和Verilog代码-CSDN博客

        将快脉冲在快时钟域下展宽,然后慢时钟去捕获,捕获四次,前两次的&输出慢脉冲,最后一次的高拉低展宽信号。

注意事项:

  • 结绳法适合采样数据少(信号脉冲间隔大)的信号;
  • 脉冲间隔应该大于3个慢时钟域时钟周期
  • 等待3拍后,才能完成复位,允许下一个输入脉冲同步。

        Verilog代码

// -----------------------------------------------------------------------------
// Copyright (c) 2014-2023 All rights reserved
// -----------------------------------------------------------------------------
// Author : BigFartPeach
// CSDN   : 大屁桃
// E-mail : 2624507313@qq.com
// File   : slow2fast.v
// Create : 2023-12-06 10:54:34
// -----------------------------------------------------------------------------
module slow2fast(

    input wire rst,
    input wire clk_50MHz,
    input wire clk_200MHz,
    input wire fast_pulse,
    output wire slow_pulse,
    output wire widen_flag_see
    );

reg widen_flag;//展宽信号
reg capture_widen,capture_widen_old;//慢时钟域捕获快时钟
reg capture_widen2,capture_widen_old2;//慢时钟域捕获快时钟

assign widen_flag_see = widen_flag;

//展宽信号
always @(posedge clk_200MHz or posedge rst) begin
    if (rst == 1'b1) begin
        widen_flag <= 1'b0;
    end
    else if(capture_widen_old2 == 1'b1) begin
        widen_flag <= 1'b0;
    end
    else if (fast_pulse == 1'b1) begin
        widen_flag <= 1'b1;
    end
end

//将展宽信号同步回低频时钟
always @(posedge clk_50MHz or posedge rst) begin
    if (rst == 1'b1) begin
        {capture_widen_old,capture_widen} = {1'b0,1'b0};
    end
    else begin
        {capture_widen_old,capture_widen} = {capture_widen,widen_flag};
    end
end

always @(posedge clk_50MHz or posedge rst) begin
    if (rst == 1'b1) begin
        {capture_widen_old2,capture_widen2} = {1'b0,1'b0};
    end
    else begin
        {capture_widen_old2,capture_widen2} = {capture_widen2,capture_widen_old};
    end
end

//低频脉冲
assign slow_pulse = (~capture_widen_old) & capture_widen;

endmodule

        仿真代码

// -----------------------------------------------------------------------------
// Copyright (c) 2014-2023 All rights reserved
// -----------------------------------------------------------------------------
// Author : BigFartPeach
// CSDN   : 大屁桃
// E-mail : 2624507313@qq.com
// File   : tb_fast2slow.v
// Create : 2023-12-06 11:12:27
// -----------------------------------------------------------------------------
`timescale 1ns/1ps

module tb_fast2slow();

reg rst;
reg clk_50MHz,clk_200MHz;
reg fast_pulse;
wire slow_pulse,widen_flag_see;

initial begin
    rst = 1;
    fast_pulse = 0;
    clk_50MHz = 0;
    clk_200MHz = 0;
    #102.5;
    rst = 0;
    fast_pulse = 1;
    #5
    fast_pulse = 0;
end

always #2.5 clk_200MHz = ~clk_200MHz;
always #10 clk_50MHz = ~clk_50MHz;

slow2fast inst_slow2fast
    (
        .rst            (rst),
        .clk_50MHz      (clk_50MHz),
        .clk_200MHz     (clk_200MHz),
        .fast_pulse     (fast_pulse),
        .slow_pulse     (slow_pulse),
        .widen_flag_see (widen_flag_see)
    );

endmodule

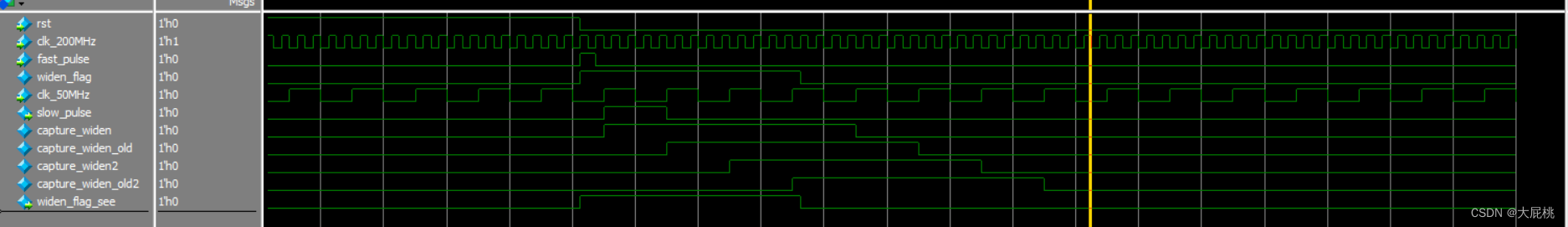

        仿真代码的波形

12.2、多bit数据

        目前遇到的方法就是采用异步fifo


第二部分、AXI HP接口的使用

        这里通过自行修改的AXI HP IP的方式来实现对DDR3的访问,实际过程中可以通过调用vivado内部VDMA IP来实现。

1、HP口的封装

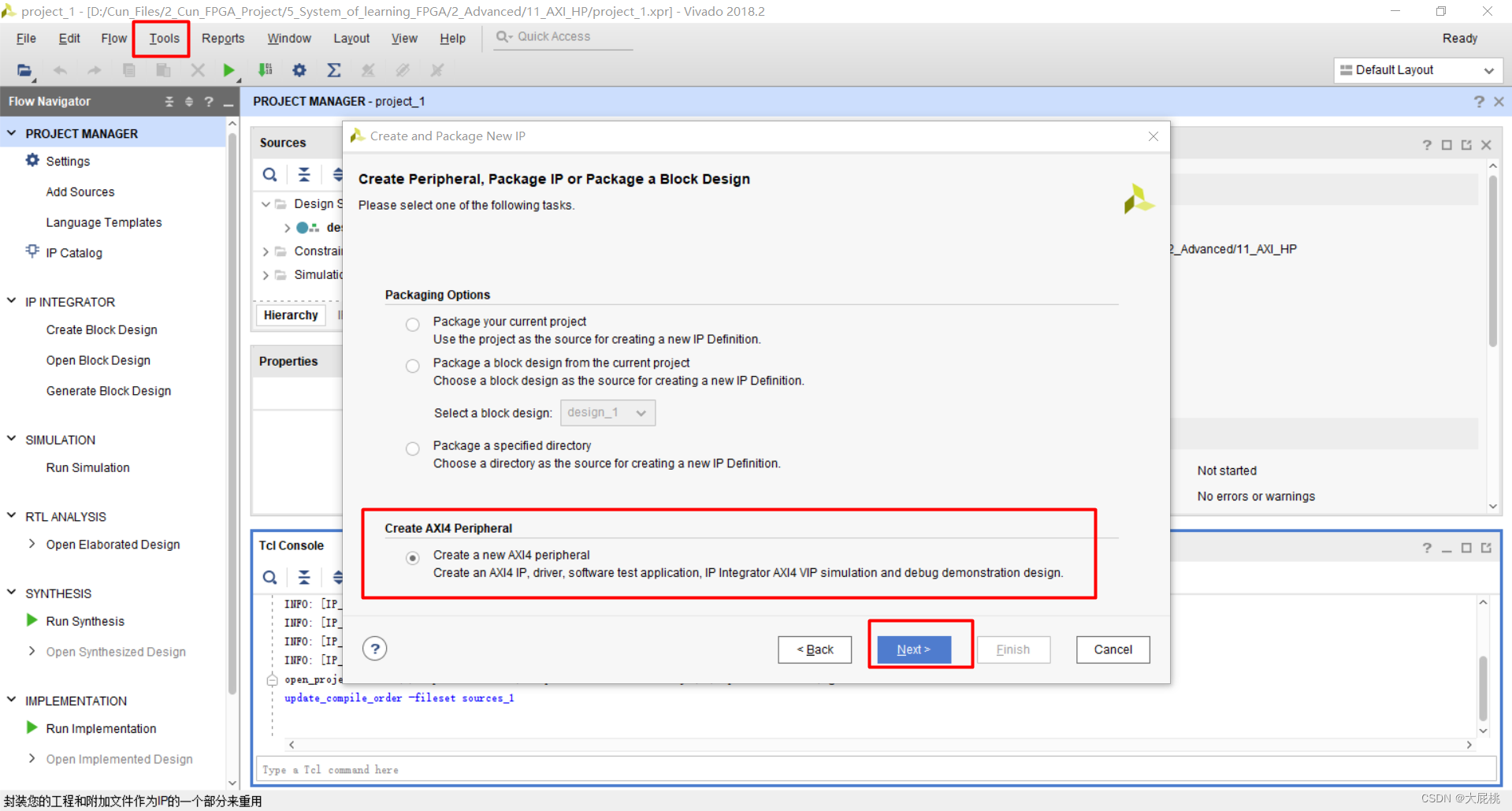

第一步、创建一个AXI4的IP

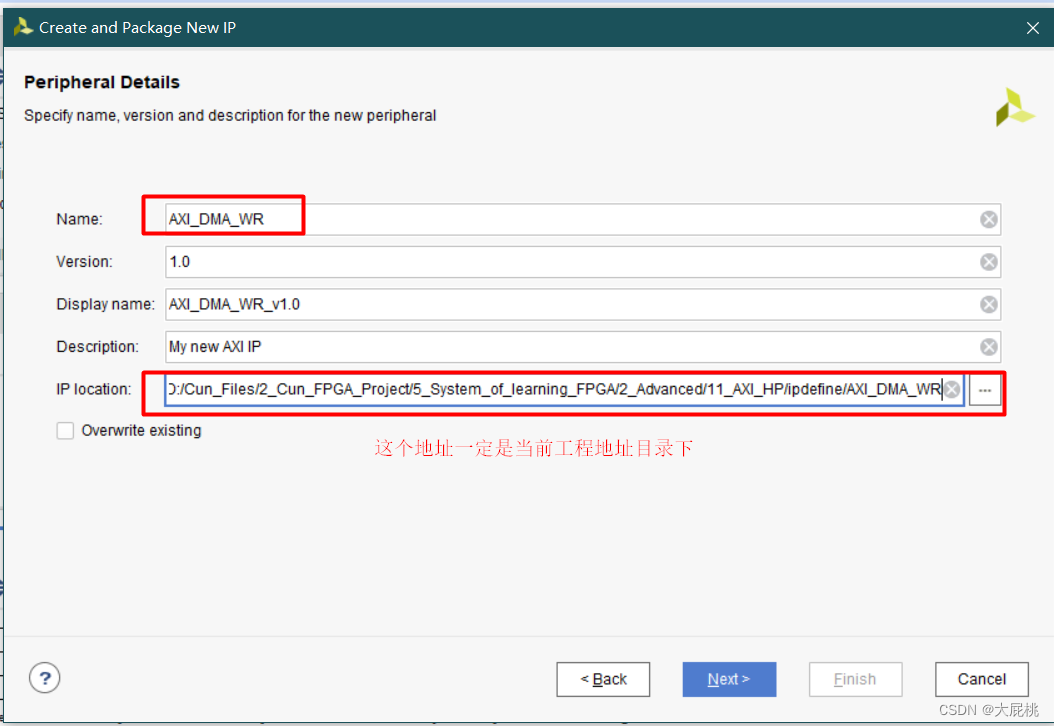

第二步、新建名称,注意,IP的路径要选择当前的工程下的文件夹

第三步、由于这里是建立HP端口,因此这里接口类型要选择 Full模式,接口模式为Master主机模式。因为HP口只能PL做主机。

        注意:这里的数据位宽还修改不了,需要后面通过编辑IP的方式修改数据位宽。最大为位宽就是64bit

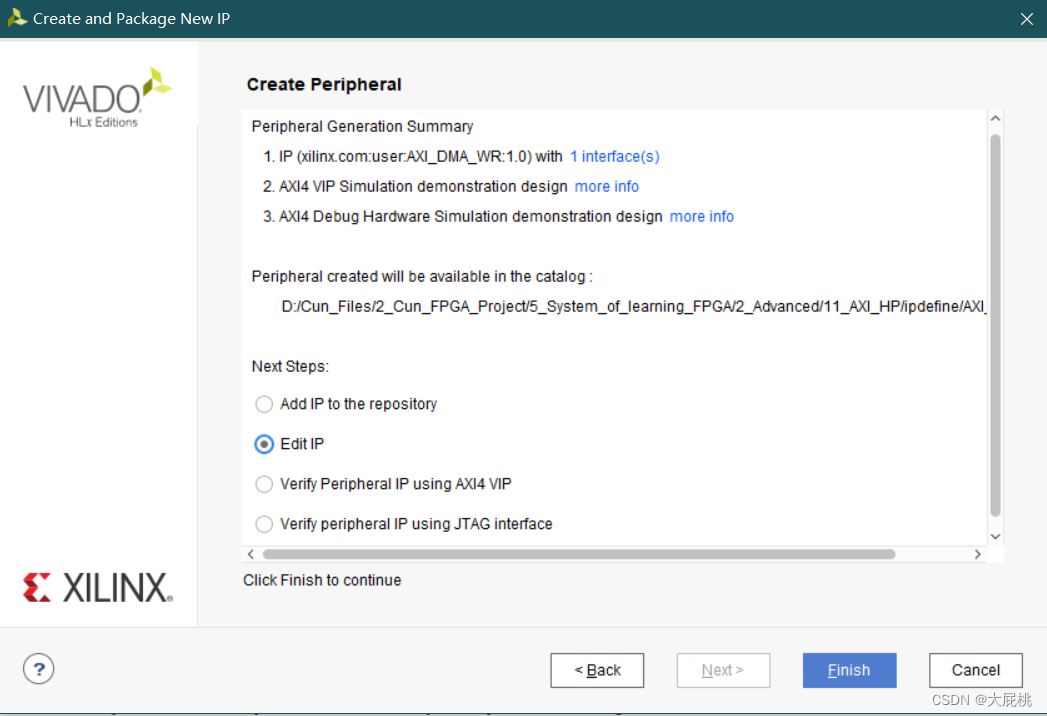

第四步、选择Edit IP,修改内部代码等。(不同的时序代码不同,具体参考第2小节

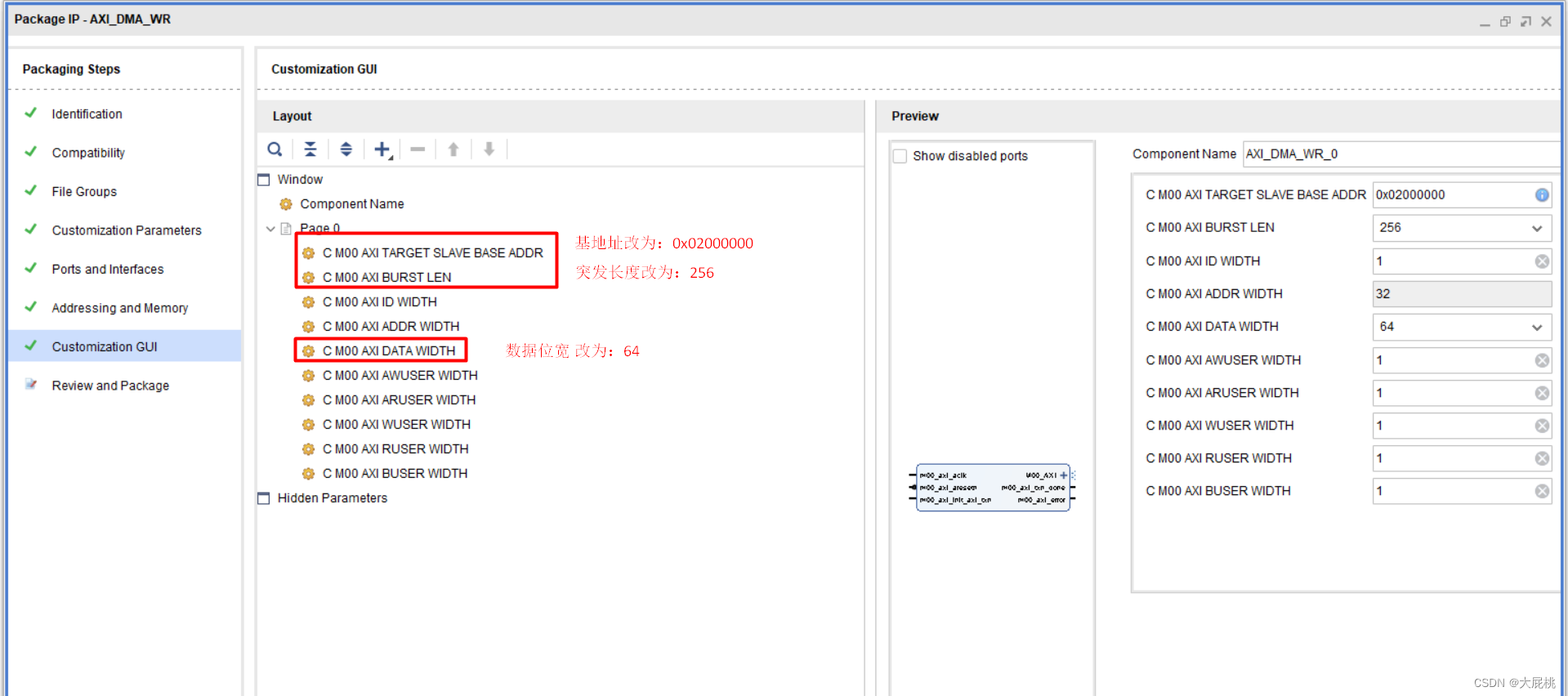

第五步、修改IP基地址、突发长度、数据位宽(单次传输的数据位宽),最后封装IP

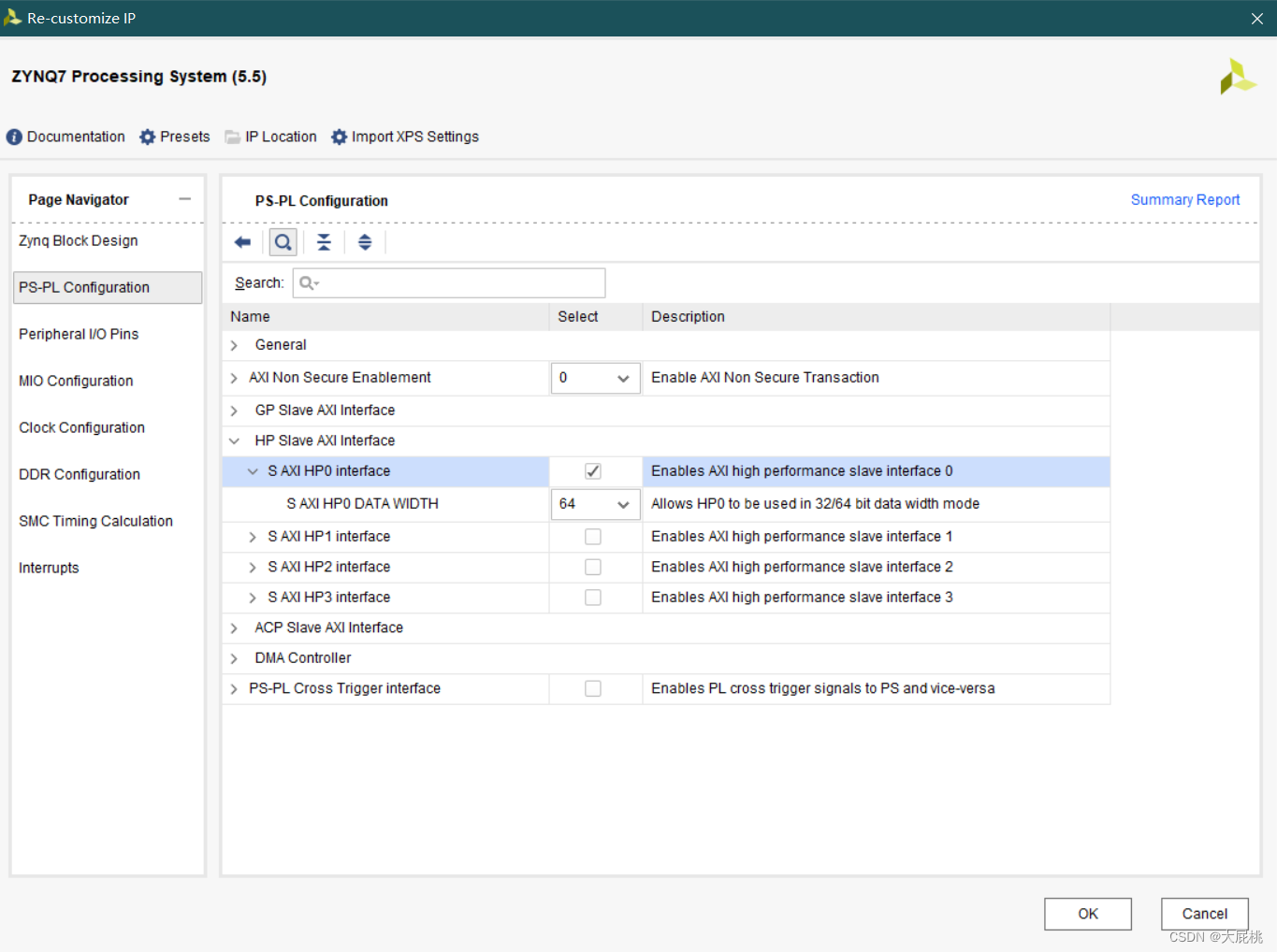

2、ZYNQ HP口的配置

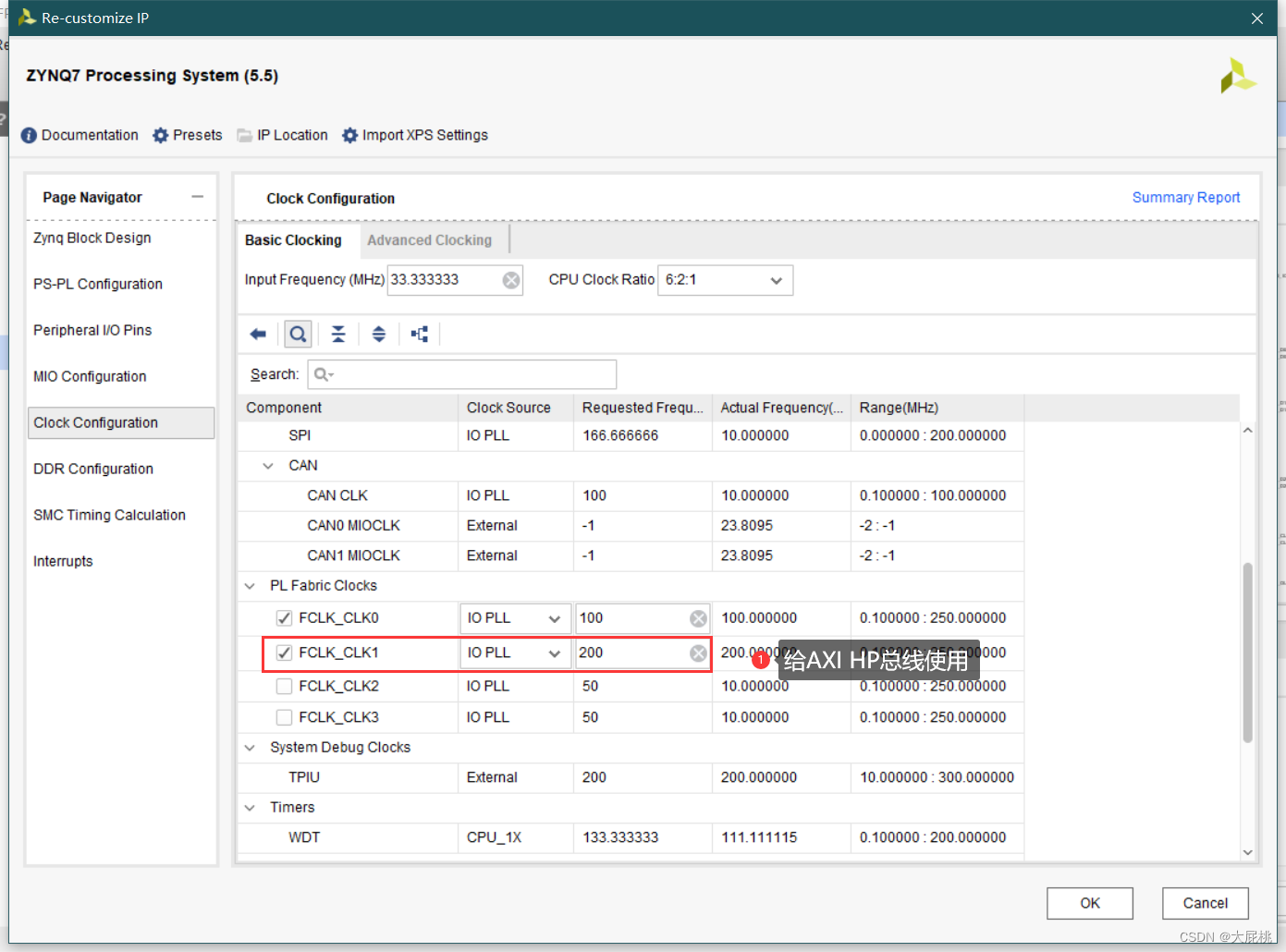

第一步、打开PL clock 200M(HP口最高为250M,但是这里还是配置为200M)

第二步、打开一个复位端口

第三步、打开HP0口,位宽64bit

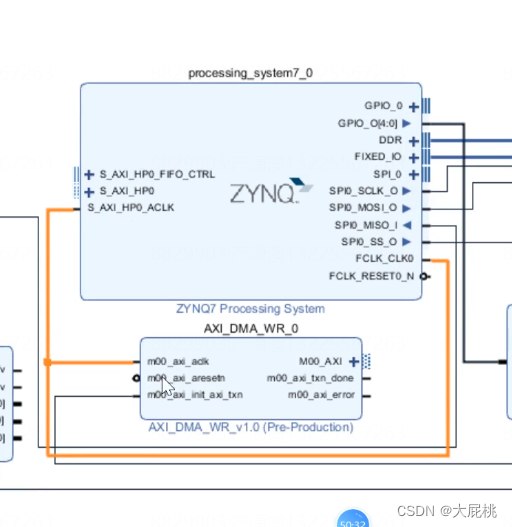

3、IP核的调用以及连线

        这里的时钟配置为200M,虽然HP口最高为250M,但是这里还是配置为200M。

        注意:整个工程,只有时钟没有拉到最高配置(这里200M,最高250M)。HP口的最大位宽(64bit)和突发长度(256),都拉到了最大

        HP IP核连接时钟后,其它的都可以自动连接。Run Connection Automation。

4、HP 口的读写时序

        通过修改读写代码来实现自己想要实现的功能。正常情况下都需要异步fifo来缓存数据,因此代码在不同的场景不一致。

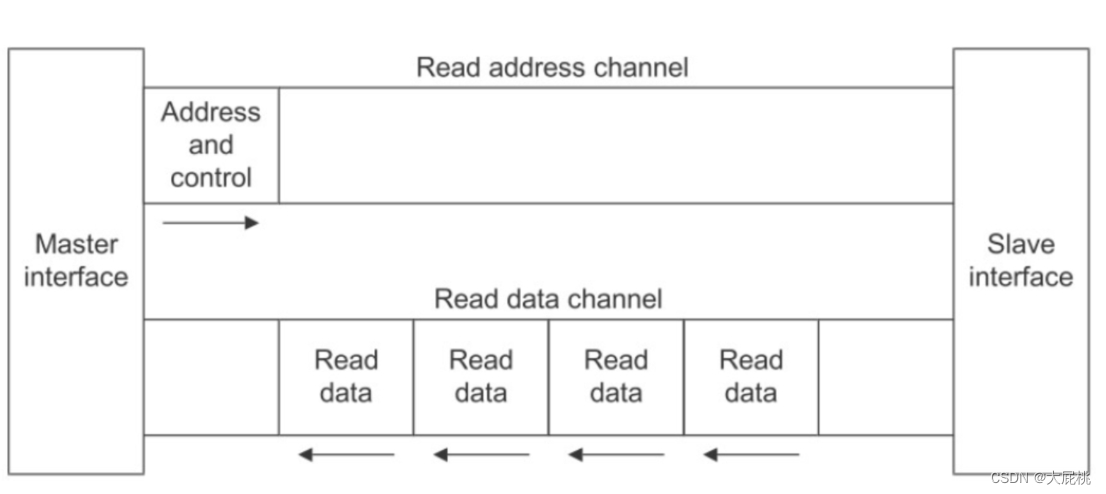

4.1、读时序

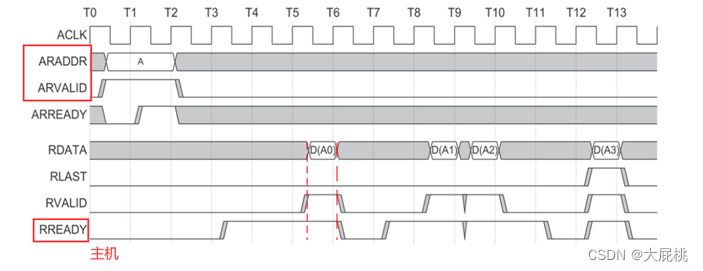

        读数据的时序

        读数据数据的波形,由下图我们可以知道,AXI 总线去DDR3内读取数据的时候,先给地址赋值,赋值结束后,数据就源源不断的过来,直到突发长度的最后一个。

4.2、写时序

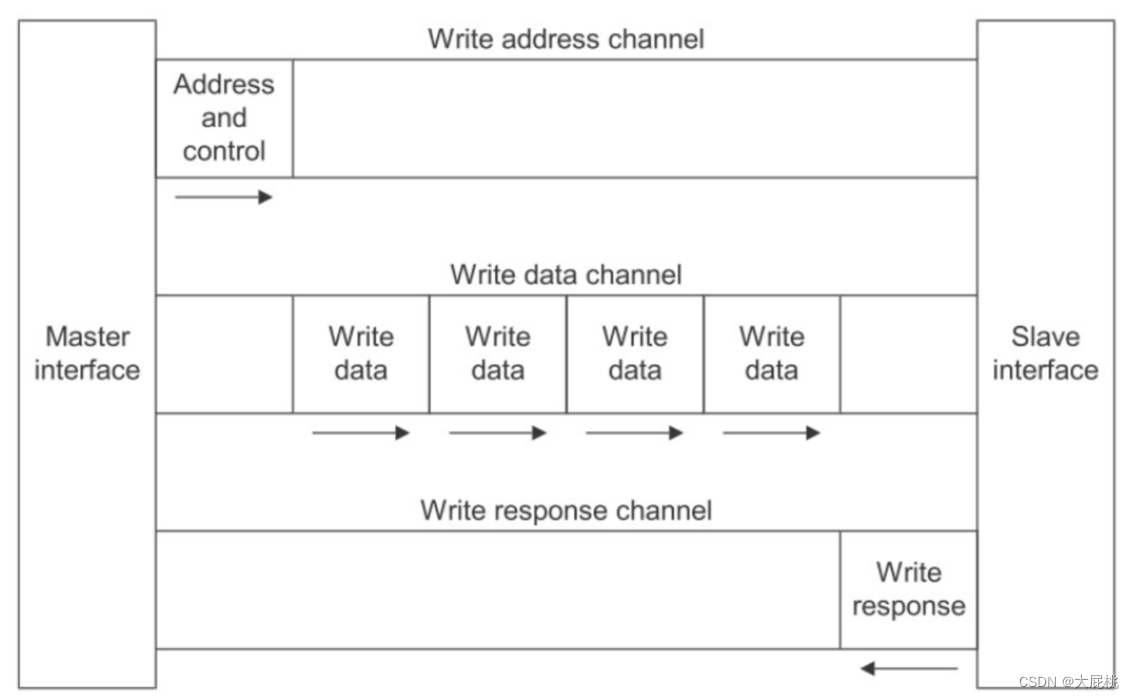

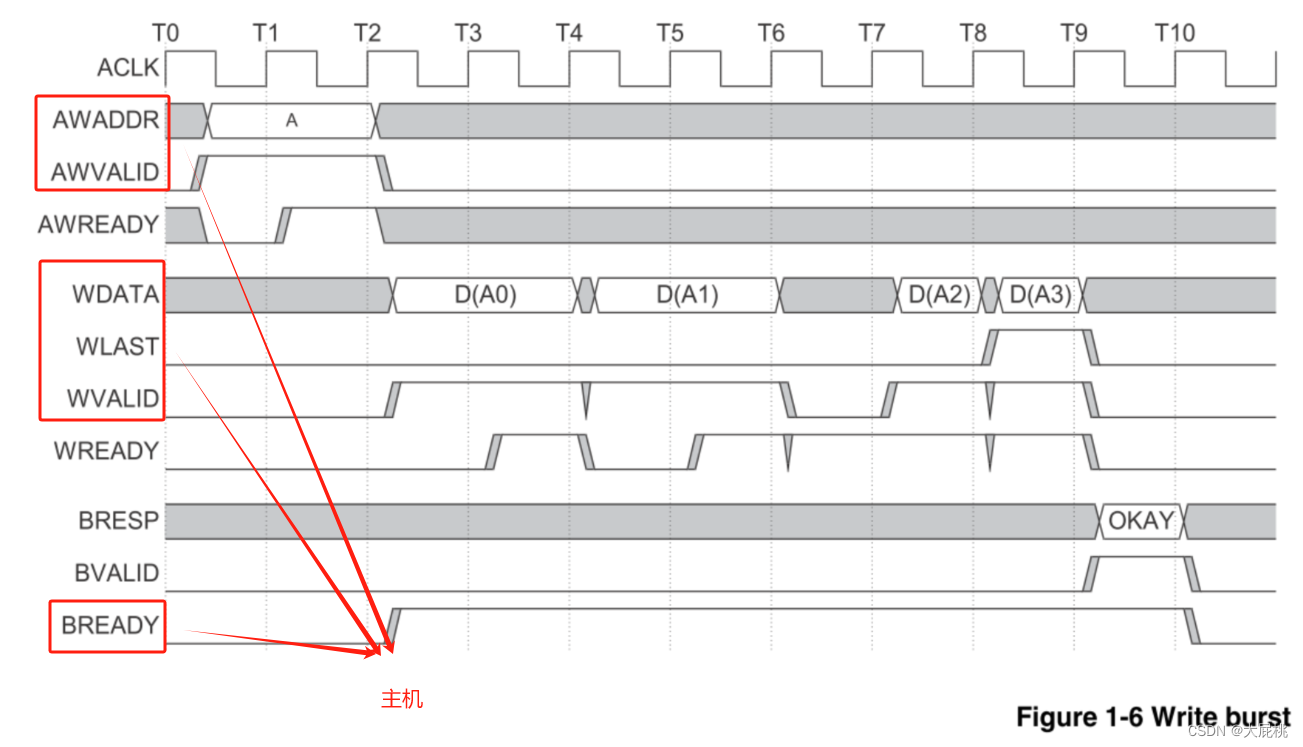

        写数据时序

第三部分、总结

1、写在前面

        该篇文章介绍AXI总线的相关知识、缓存一致性原理、单bit数据跨时钟域传输问题、包括AXI HP口封装原理等。

       主要是我调试过程中的笔记,但是希望能够给你提供一定的思路。

2、工程链接

         这篇文章的内容是为了这篇文章的内容做铺垫,关于工程下载链接以及实验现象,请参考这篇文章【ZYNQ实验】第一篇、ZYNQ驱动HDMI显示图片-CSDN博客
