MOS管内阻简易测试

最新推荐文章于 2022-09-28 18:14:17 发布
最新推荐文章于 2022-09-28 18:14:17 发布
阅读量2.5k 收藏 7
点赞数
分类专栏： 电子电路 文章标签： 硬件工程 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Lennon8_8/article/details/127021082
版权

MOS管规格书：
在这里插入图片描述

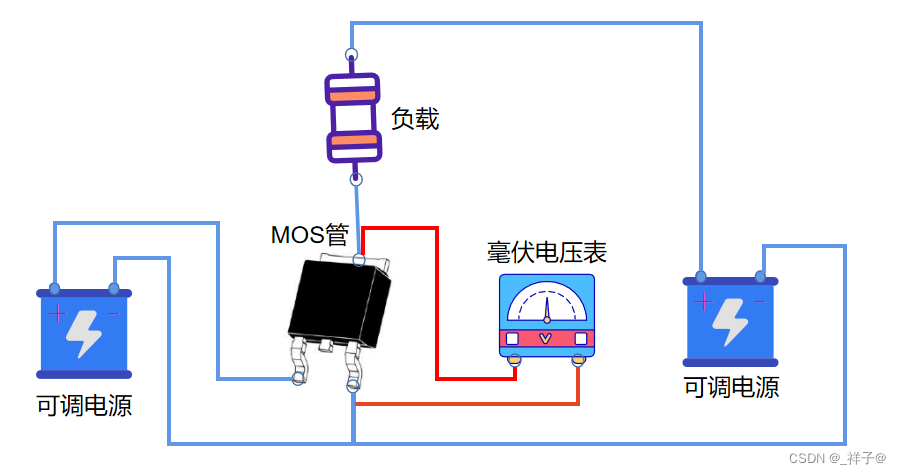

测试电路原理：
在这里插入图片描述

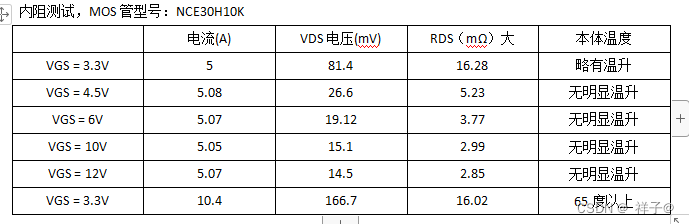

实测数据
内阻测试，MOS管型号： 电流(A) VDS电压(mV) RDS（mΩ）大 本体温度 VGS = 3.3V 5 81.4 16.28 略有温升 VGS = 4.5V 5.08 26.6 5.23 无明显温升 VGS = 6V 5.07 19.12 3.77 无明显温升 VGS = 10V 5.05 15.1 2.99 无明显温升 VGS = 12V 5.07 14.5 2.85 无明显温升 VGS = 3.3V 10.4 166.7 16.02 65度以上

实测数据与规格书相符，在使用的时候，如果Vgs是3.3V，内阻会大好几倍，发热量也大大增加。
