🍨 本文为🔗365天深度学习训练营中的学习记录博客
🍖 原作者：K同学啊 | 接辅导、项目定制

前言

本文将采用CNN实现多云、下雨、晴、日出四种天气状态的识别。较上篇文章，本文为了增加模型的泛化能力，新增了Dropout层并且将最大池化层调整成了平均池化层。简单讲述实现代码与执行结果，并浅谈涉及知识点，涉及知识点包括。
关键字：pathlib的使用，tf.keras.preprocessing.image_dataset_from_directory() 简介，配置数据集，CNN网络模型结构，Dropout层 tf.keras.layers.Dropout() 介绍，编译参数。

一、我的环境

电脑系统：Windows 11
语言环境：python 3.8.6
编译器：pycharm
深度学习环境：TensorFlow 2.10.1

二、代码实现与执行结果

1.引入库

import PIL
from pathlib import Path
import tensorflow as tf
from tensorflow.keras import datasets, layers, models
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')  # 忽略一些warning内容，无需打印

2.设置GPU（如果使用的是CPU可以忽略这步）

'''前期工作-设置GPU（如果使用的是CPU可以忽略这步）'''
gpus = tf.config.list_physical_devices("GPU")
if gpus:
    gpu0 = gpus[0]  # 如果有多个GPU，仅使用第0个GPU
    tf.config.experimental.set_memory_growth(gpu0, True)  # 设置GPU显存用量按需使用
    tf.config.set_visible_devices([gpu0], "GPU")

本人电脑无独显，故该步骤被注释，未执行。

3.导入数据

天气测试数据（提取码：hqij）

'''前期工作-导入数据'''
data_dir = "D:/DeepLearning/data/weather_photos/"
data_dir = Path(data_dir)

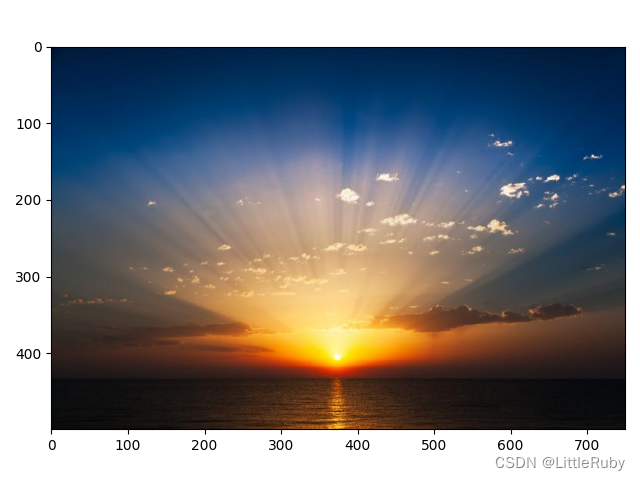

4.查看数据

'''前期工作-查看数据'''
# 数据集一共分为cloudy、rain、shine、sunrise四类，分别存放于weather_photos文件夹中以各自名字命名的子文件夹中。
image_count = len(list(data_dir.glob('*/*.jpg')))
print("图片总数为：", image_count)
roses = list(data_dir.glob('sunrise/*.jpg'))
image = PIL.Image.open(str(roses[0]))
# 查看图像实例的属性
print(image.format, image.size, image.mode)
plt.imshow(image)
plt.show()

![在这里插入图片描述](https://img-blog.csdnimg.cn/5c05bb7d859f4b3eb6164f6250d40569.png

5.加载数据

 '''数据预处理-加载数据'''
# 使用image_dataset_from_directory方法将磁盘中的数据加载到tf.data.Dataset中
batch_size = 32
img_height = 180
img_width = 180
"""
关于image_dataset_from_directory()的详细介绍可以参考文章：https://mtyjkh.blog.csdn.net/article/details/117018789
"""
train_ds = tf.keras.preprocessing.image_dataset_from_directory(
    data_dir,
    validation_split=0.2,
    subset="training",
    seed=123,
    image_size=(img_height, img_width),
    batch_size=batch_size)
"""
关于image_dataset_from_directory()的详细介绍可以参考文章：https://mtyjkh.blog.csdn.net/article/details/117018789
"""
val_ds = tf.keras.preprocessing.image_dataset_from_directory(
    data_dir,
    validation_split=0.2,
    subset="validation",
    seed=123,
    image_size=(img_height, img_width),
    batch_size=batch_size)

# 我们可以通过class_names输出数据集的标签。标签将按字母顺序对应于目录名称。
class_names = train_ds.class_names
print(class_names)

运行结果：

图片总数为： 1125
JPEG (750, 500) RGB
Found 1125 files belonging to 4 classes.
Using 900 files for training.
Found 1125 files belonging to 4 classes.
Using 225 files for validation.
['cloudy', 'rain', 'shine', 'sunrise']

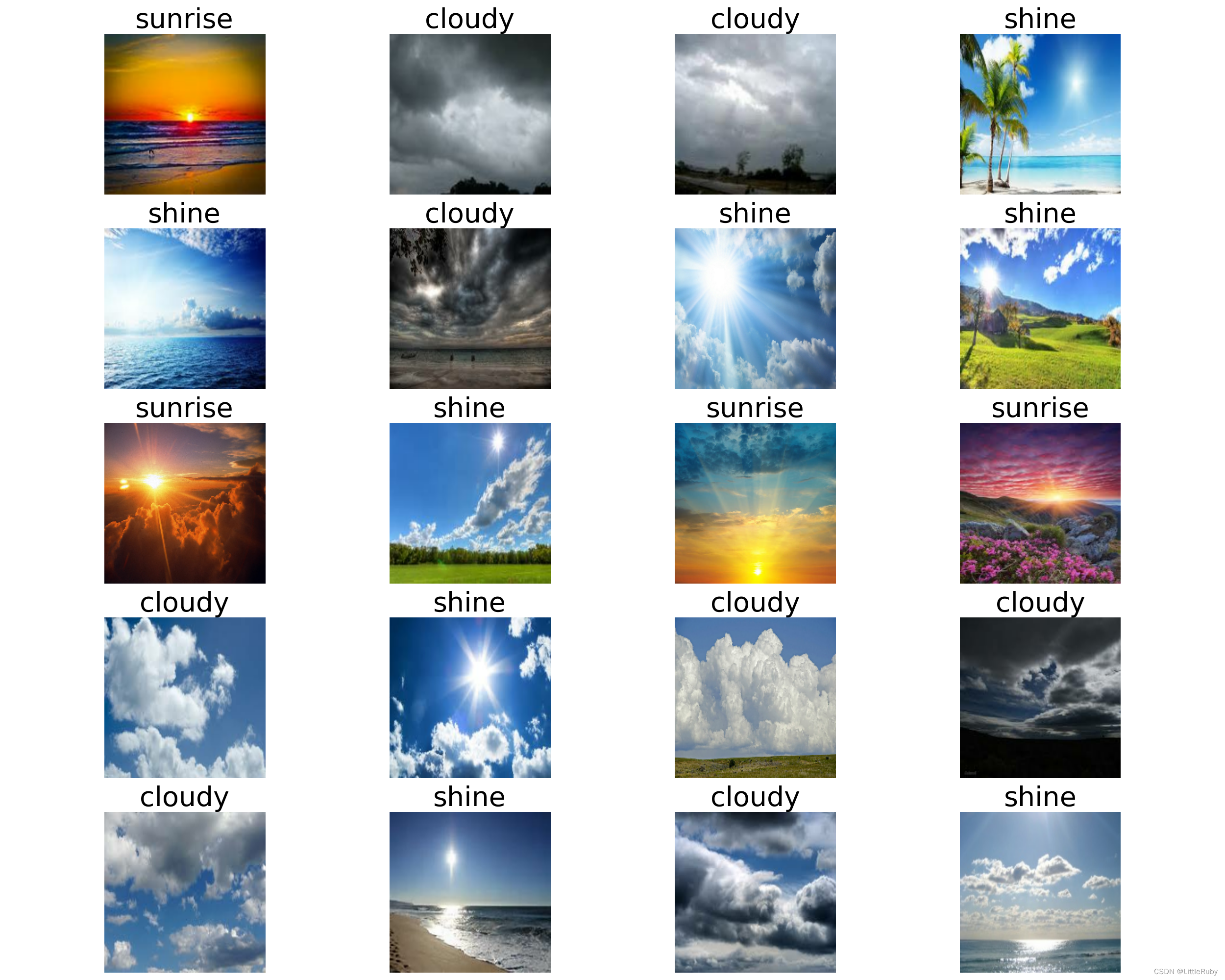

6.可视化数据

'''数据预处理-可视化数据'''
plt.figure(figsize=(25, 20))
for images, labels in train_ds.take(1):
    for i in range(20):
        ax = plt.subplot(5, 4, i + 1)
        plt.imshow(images[i].numpy().astype("uint8"))
        plt.title(class_names[labels[i]], fontsize=40)
        plt.axis("off")
# 显示图片
plt.show()

在这里插入图片描述

7.再次检查数据

'''数据预处理-再次检查数据'''
# Image_batch是形状的张量（32,180,180,3）。这是一批形状180x180x3的32张图片（最后一维指的是彩色通道RGB）。
# Label_batch是形状（32，）的张量，这些标签对应32张图片
for image_batch, labels_batch in train_ds:
    print(image_batch.shape)
    print(labels_batch.shape)
    break

运行结果

(32, 180, 180, 3)
(32,)

8.配置数据集

本人电脑无GPU加速，故并未起到加速作用

'''数据预处理-配置数据集'''
AUTOTUNE = tf.data.AUTOTUNE
# shuffle()：打乱数据，关于此函数的详细介绍可以参考：https://zhuanlan.zhihu.com/p/42417456
# prefetch()：预取数据，加速运行
# cache()：将数据集缓存到内存当中，加速运行
train_ds = train_ds.cache().shuffle(1000).prefetch(buffer_size=AUTOTUNE)
val_ds = val_ds.cache().prefetch(buffer_size=AUTOTUNE)

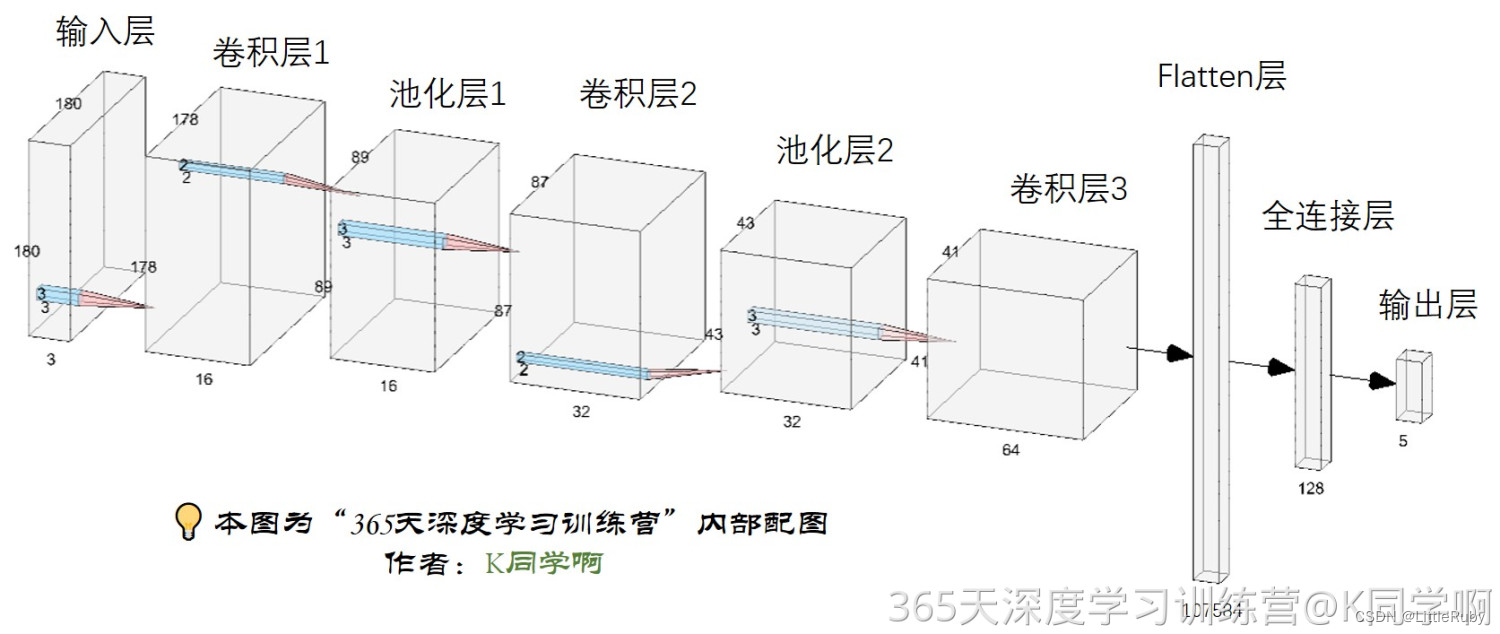

9.构建CNN网络模型

'''构建CNN网络'''
num_classes = 4
"""
关于卷积核的计算不懂的可以参考文章：https://blog.csdn.net/qq_38251616/article/details/114278995
layers.Dropout(0.4) 作用是防止过拟合，提高模型的泛化能力。
在上一篇文章花朵识别中，训练准确率与验证准确率相差巨大就是由于模型过拟合导致的
关于Dropout层的更多介绍可以参考文章：https://mtyjkh.blog.csdn.net/article/details/115826689
"""
model = models.Sequential([
    layers.experimental.preprocessing.Rescaling(1. / 255, input_shape=(img_height, img_width, 3)),

    layers.Conv2D(16, (3, 3), activation='relu', input_shape=(img_height, img_width, 3)),  # 卷积层1，卷积核3*3
    layers.AveragePooling2D((2, 2)),  # 池化层1，2*2采样
    layers.Conv2D(32, (3, 3), activation='relu'),  # 卷积层2，卷积核3*3
    layers.AveragePooling2D((2, 2)),  # 池化层2，2*2采样
    layers.Conv2D(64, (3, 3), activation='relu'),  # 卷积层3，卷积核3*3
    layers.Dropout(0.3),  # 让神经元以一定的概率停止工作，防止过拟合，提高模型的泛化能力。

    layers.Flatten(),  # Flatten层，连接卷积层与全连接层
    layers.Dense(128, activation='relu'),  # 全连接层，特征进一步提取
    layers.Dense(num_classes)  # 输出层，输出预期结果
])
model.summary()  # 打印网络结构

网络结构结果如下：

Model: "sequential"
_________________________________________________________________
 Layer (type)                Output Shape              Param #
=================================================================
 rescaling (Rescaling)       (None, 180, 180, 3)       0

 conv2d (Conv2D)             (None, 178, 178, 16)      448

 average_pooling2d (AverageP  (None, 89, 89, 16)       0
 ooling2D)

 conv2d_1 (Conv2D)           (None, 87, 87, 32)        4640

 average_pooling2d_1 (Averag  (None, 43, 43, 32)       0
 ePooling2D)

 conv2d_2 (Conv2D)           (None, 41, 41, 64)        18496

 dropout (Dropout)           (None, 41, 41, 64)        0

 flatten (Flatten)           (None, 107584)            0

 dense (Dense)               (None, 128)               13770880

 dense_1 (Dense)             (None, 4)                 516

=================================================================
Total params: 13,794,980
Trainable params: 13,794,980
Non-trainable params: 0

10.编译模型

'''编译模型'''
# 设置优化器
opt = tf.keras.optimizers.Adam(learning_rate=0.001)
model.compile(optimizer=opt,
              loss=tf.keras.losses.SparseCategoricalCrossentropy(from_logits=True),
              metrics=['accuracy'])

11.训练模型

'''训练模型'''
epochs = 10
history = model.fit(
    train_ds,
    validation_data=val_ds,
    epochs=epochs

训练记录如下：

Epoch 1/10
29/29 [==============================] - 8s 219ms/step - loss: 1.3720 - accuracy: 0.6022 - val_loss: 0.5899 - val_accuracy: 0.7333
Epoch 2/10
29/29 [==============================] - 6s 200ms/step - loss: 0.5170 - accuracy: 0.8256 - val_loss: 0.5279 - val_accuracy: 0.7689
Epoch 3/10
29/29 [==============================] - 6s 207ms/step - loss: 0.4007 - accuracy: 0.8711 - val_loss: 0.5166 - val_accuracy: 0.7822
Epoch 4/10
29/29 [==============================] - 7s 248ms/step - loss: 0.3768 - accuracy: 0.8511 - val_loss: 0.5604 - val_accuracy: 0.7733
Epoch 5/10
29/29 [==============================] - 8s 292ms/step - loss: 0.2884 - accuracy: 0.8978 - val_loss: 0.5355 - val_accuracy: 0.7956
Epoch 6/10
29/29 [==============================] - 9s 297ms/step - loss: 0.2292 - accuracy: 0.9122 - val_loss: 0.4942 - val_accuracy: 0.8400
Epoch 7/10
29/29 [==============================] - 8s 290ms/step - loss: 0.1475 - accuracy: 0.9511 - val_loss: 0.5258 - val_accuracy: 0.8311
Epoch 8/10
29/29 [==============================] - 9s 294ms/step - loss: 0.1177 - accuracy: 0.9622 - val_loss: 0.5492 - val_accuracy: 0.8311
Epoch 9/10
29/29 [==============================] - 9s 301ms/step - loss: 0.1156 - accuracy: 0.9644 - val_loss: 0.4820 - val_accuracy: 0.8267
Epoch 10/10
29/29 [==============================] - 9s 302ms/step - loss: 0.0895 - accuracy: 0.9700 - val_loss: 0.6318 - val_accuracy: 0.8000

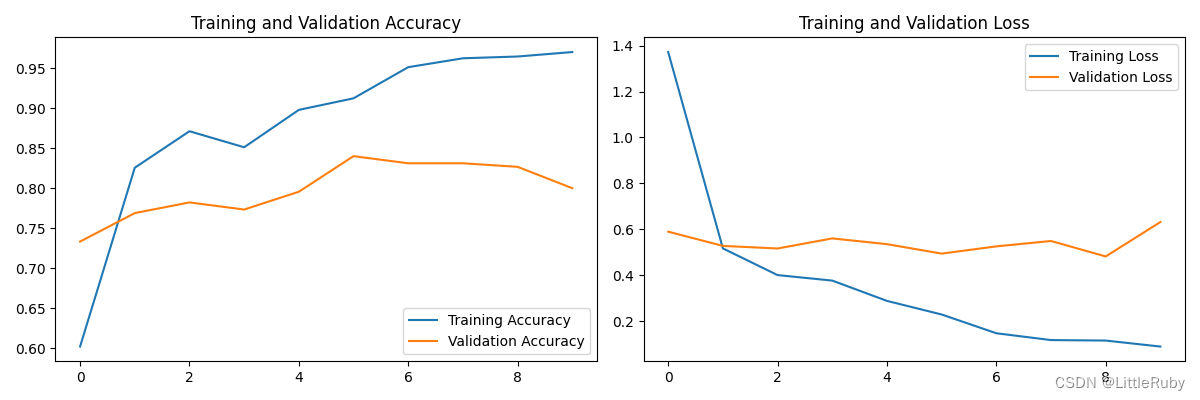

12.模型评估

'''模型评估'''
acc = history.history['accuracy']
val_acc = history.history['val_accuracy']
loss = history.history['loss']
val_loss = history.history['val_loss']
epochs_range = range(epochs)
plt.figure(figsize=(12, 4))
plt.subplot(1, 2, 1)
plt.plot(epochs_range, acc, label='Training Accuracy')
plt.plot(epochs_range, val_acc, label='Validation Accuracy')
plt.legend(loc='lower right')
plt.title('Training and Validation Accuracy')
plt.subplot(1, 2, 2)
plt.plot(epochs_range, loss, label='Training Loss')
plt.plot(epochs_range, val_loss, label='Validation Loss')
plt.legend(loc='upper right')
plt.title('Training and Validation Loss')
plt.show()

执行结果
在这里插入图片描述

三、知识点详解

1.pathlib的使用

pathlib 不直接访问 OS 来操作 path，占内存少，不用考虑底层是Linux还是Windows, 使代码可移植性更佳。
pathlib 模块从 python3.4 开始，到 python3.6 已经比较成熟。

# pathlib常用命令
from pathlib import Path

print("当前路径:", Path.cwd())
print("上层目录:", Path.cwd().parent)
print("上上层目录:", Path.cwd().parent.parent)
print("绝对路径：", Path(r"..\data\weather_photos").resolve())
path = Path(__file__).resolve()
print("当前文件：", path)
print("文件名（不带扩展名）：", path.stem)
print("文件名全名：", path.name)
print("文件名后缀：", path.suffix)
print("文件路径分解上层目录：", path.parents[0])
print("文件路径分解上上层目录：", path.parents[1])
print("路径拼接1：", path.parents[1] / "abc" / "de.txt")
print("路径拼接2：", path.parents[1].joinpath("abc", "de.txt"))
print("路径是否存在：", path.exists())
print("是否为目录：", path.is_dir())
print("是否为文件：", path.is_file())
path1=Path(r"D:\DeepLearning\abcd\a")
path2=Path(r"D:\DeepLearning\abcd\a.txt")
print(r"写文件D:\DeepLearning\abcd\a.txt",path2.write_text('Text file contents'))
print(r"删除文件:\DeepLearning\abcd\a.txt：", path2.unlink(missing_ok=False))  #默认 missing_ok = False, 如果文件不存在，会产生 FileNotFoundError 异常，设置为True, 则忽略该异常。
print(r"创建文件夹D:\DeepLearning\abcd\a：", path1.mkdir(parents=True, exist_ok=True)) # parents = True: 创建中间级父目录,exist_ok= True: 目标目录存在时不报错
print(r"删除文件夹，文件夹必须为空D:\DeepLearning\abcd\a：", path1.rmdir())
print("type(Path.cwd():", type(Path.cwd()))
print("type(str(type(Path.cwd()))):", type(str(type(Path.cwd()))))
# rglob()是递归的，glob()不是
p = Path.cwd()
print("type(p.glob(\"*\")):", type(p.glob("*")))
print("type(list(p.glob(\"*\")))：", type(list(p.glob("*"))))
print("Path模块下的 glob(*),当前目录中的所有文件和文件夹：")
for i in p.glob("*"):
    print(i)
print("\nPath模块下的 glob(**),当前目录及其下所有子目录中的所有文件夹：")
for i in p.glob("**"):
    print(i)
print("\nPath模块下的 rglob(*),当前目录及所有子目录中的所有文件和文件夹：")
for i in p.rglob("*"):
    print(i)
print(f"\nPath模块下的 rglob(**),当前目录及其下所有子目录中的所有文件夹,相当于 glob(**)：")
for i in p.rglob("**"):
    print(i)

参考链接：
Python Pathlib与os浅析对比
Python开发中使用 pathlib 模块高效地操作目录及文件
Python路径操作模块pathlib

2.tf.keras.preprocessing.image_dataset_from_directory() 简介

函数原型

tf.keras.preprocessing.image_dataset_from_directory(
    directory,
    labels="inferred",
    label_mode="int",
    class_names=None,
    color_mode="rgb",
    batch_size=32,
    image_size=(256, 256),
    shuffle=True,
    seed=None,
    validation_split=None,
    subset=None,
    interpolation="bilinear",
    follow_links=False,
)

官网地址：https://tensorflow.google.cn/api_docs/python/tf/keras/preprocessing/image_dataset_from_directory

作用
将文件夹中的数据加载到tf.data.Dataset中，且加载的同时会打乱数据。

注：如果你的目录结构是：

main_directory/
…class_a/
…class_b/

然后调用 image_dataset_from_directory(main_directory, labels=‘inferred’) 将返回一个tf.data.Dataset, 该数据集从子目录class_a和class_b生成批次图像，同时生成标签0和1（0对应class_a，1对应class_b），

支持的图像格式：jpeg, png, bmp, gif. 动图被截断到第一帧。

参数

directory: 数据所在目录。如果标签是inferred（默认），则它应该包含子目录，每个目录包含一个类的图像。否则，将忽略目录结构。
labels: inferred（标签从目录结构生成），或者是整数标签的列表/元组，其大小与目录中找到的图像文件的数量相同。标签应根据图像文件路径的字母顺序排序（通过Python中的os.walk(directory)获得）。
label_mode:
int：标签将被编码成整数（使用的损失函数应为：sparse_categorical_crossentropy loss）。
categorical：标签将被编码为分类向量（使用的损失函数应为：categorical_crossentropy loss）。
binary：意味着标签（只能有2个）被编码为值为0或1的float32标量（例如：binary_crossentropy）。
None：（无标签）。
class_names: 仅当labels为inferred时有效。这是类名称的明确列表（必须与子目录的名称匹配）。用于控制类的顺序（否则使用字母数字顺序）。
color_mode: grayscale、rgb、rgba之一。默认值：rgb。图像将被转换为1、3或者4通道。
batch_size: 数据批次的大小。默认值：32
image_size: 从磁盘读取数据后将其重新调整大小。默认：（256，256）。由于管道处理的图像批次必须具有相同的大小，因此该参数必须提供。
shuffle: 是否打乱数据。默认值：True。如果设置为False,则按字母数字顺序对数据进行排序。
seed: 用于shuffle和转换的可选随机种子。
validation_split: 0和1之间的可选浮点数，可保留一部分数据用于验证。
subset: training或validation之一。仅在设置validation_split时使用。
interpolation: 字符串,当调整图像大小时使用的插值方法。默认为：bilinear。支持bilinear, nearest, bicubic, area, lanczos3, lanczos5, gaussian, mitchellcubic。
follow_links: 是否访问符号链接指向的子目录。默认：False。

Returns
一个tf.data.Dataset对象。

如果label_mode为None，它将生成float32张量，其shape为（batch_size, image_size[0], image_size(1), num_channels）,并对图像进行编码。
否则，将生成一个元组（images, labels），其中图像的shape为（batch_size, image_size[0], image_size(1), num_channels），并且labels遵循下面描述的格式。
关于labels格式规则：
如果label_mode 是 int, labels是形状为（batch_size, ）的int32张量
如果label_mode 是 binary, labels是形状为（batch_size, 1）的1和0的float32张量。
如果label_mode 是 categorial, labels是形状为（batch_size, num_classes）的float32张量，表示类索引的one-hot编码。

有关生成图像中通道数量的规则：

如果color_mode 是 grayscale, 图像张量有1个通道。
如果color_mode 是 rgb, 图像张量有3个通道。
如果color_mode 是 rgba, 图像张量有4个通道。

参考链接
tf.keras.preprocessing.image_dataset_from_directory() 简介

3.配置数据集

● shuffle()：打乱数据，关于此函数的详细介绍可以参考：https://zhuanlan.zhihu.com/p/42417456
● prefetch()：预取数据，加速运行

prefetch()功能详细介绍：CPU 正在准备数据时，加速器处于空闲状态。相反，当加速器正在训练模型时，CPU 处于空闲状态。因此，训练所用的时间是 CPU 预处理时间和加速器训练时间的总和。prefetch()将训练步骤的预处理和模型执行过程重叠到一起。当加速器正在执行第 N 个训练步时，CPU 正在准备第 N+1 步的数据。这样做不仅可以最大限度地缩短训练的单步用时（而不是总用时），而且可以缩短提取和转换数据所需的时间。如果不使用prefetch()，CPU 和 GPU/TPU 在大部分时间都处于空闲状态，无GPU/TPU加速时，prefetch()不起作用。

3.CNN网络模型结构

本文网络模型按一下方式构建：
在这里插入图片描述

4.Dropout层 tf.keras.layers.Dropout() 介绍

函数原型

tf.keras.layers.Dropout(rate, noise_shape=None, seed=None, **kwargs)

官网地址：https://tensorflow.google.cn/api_docs/python/tf/keras/layers/Dropout

作用
防止过拟合，提高模型的泛化能力。

参数
rate：0~1之间的小数。让神经元以一定的概率rate停止工作，提高模型的泛化能力。
noise_shape：1D张量类型,int32表示将与输入相乘的二进制丢失掩码的形状；例如,如果您的输入具有形状(batch_size, timesteps, features),并且你希望所有时间步长的丢失掩码相同,则可以使用noise_shape=[batch_size, 1, features]，就是哪一个是1，那么就在哪一维度按照相同的方式dropout，如果没有1就是普通的。
这个参数有篇文章我觉得解释的很好，dropout中的noise_shape参数的作用
seed：随机种子
参考链接
Dropout层 tf.keras.layers.Dropout() 介绍

5.编译参数

在准备对模型进行训练之前，还需要再对其进行一些设置。以下内容是在模型的编译步骤中添加的：

● 损失函数（loss）：用于衡量模型在训练期间的准确率。
● 优化器（optimizer）：决定模型如何根据其看到的数据和自身的损失函数进行更新。
● 指标（metrics）：用于监控训练和测试步骤。以下示例使用了准确率，即被正确分类的图像的比率。

总结

通过本次的学习，能通过tenserflow框架创建cnn网络模型进行天气识别，并了解到pathlib在文件操作中的应用，学会image_dataset_from_directory()的方式加载训练及验证数据，知道在使用GPU或TPU加速时，可采用prefetch的方式预取数据，节约时间，新增dropout层为了防止过拟合。
