Excel图表 - 条形图误差线组合

首先为了方便展示，我们将元素种类列进行一下汇总显示

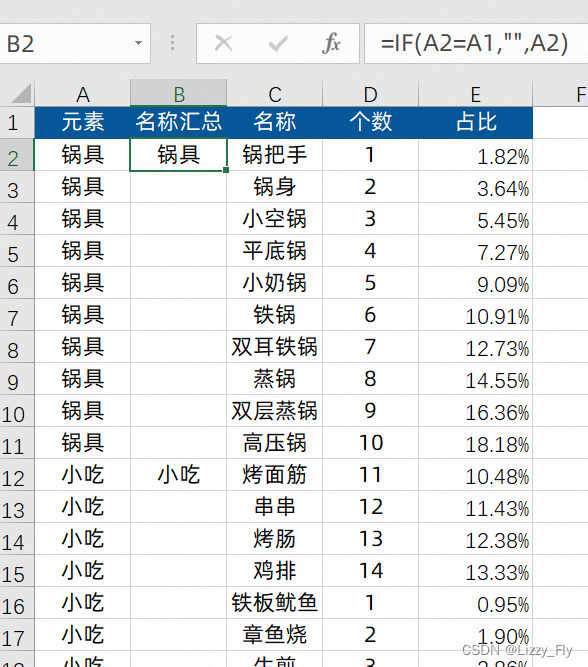

1、在AB列之间插入一列，输入函数=IF(A2=A1,“”,A2)，这样我们就可以把同类名称的只显示一个名称，方便后续图表展示

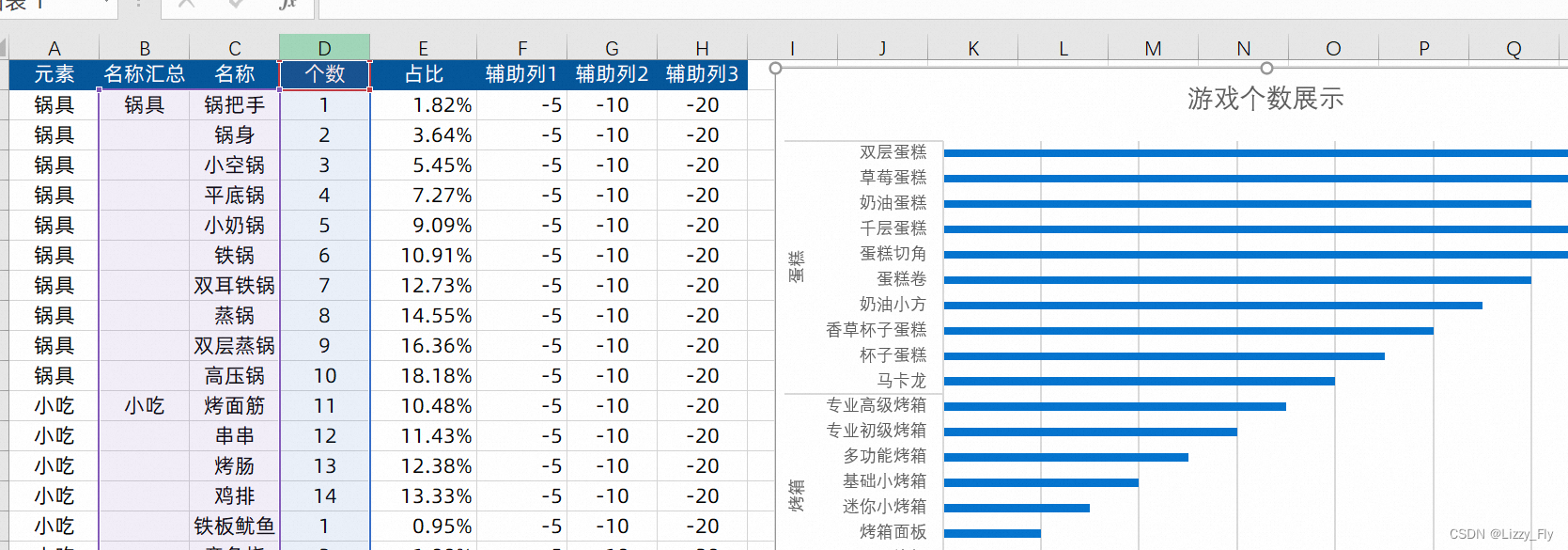

2、选中BCD列插入一个条形图

3、然后加3列辅助列，暂时先将辅助列的值随便设置为一个负值，因为我有2个横坐标类别，所以多加了一个，正常加2个辅助列就可以。

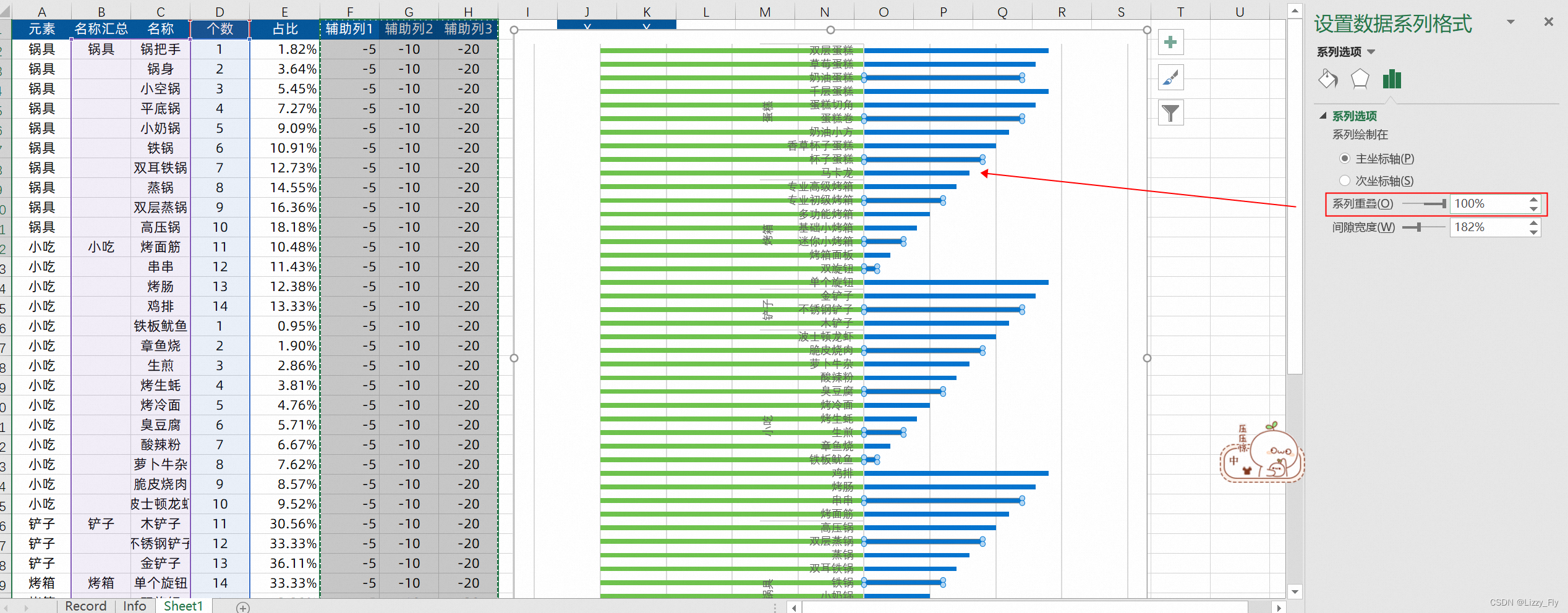

4、在右侧选中F-H的辅助列，然后Ctrl+C，再选中图表，然后Ctrl+V，会直接将这3列添加在图表中，这里需要设置一下，系统重叠为100%

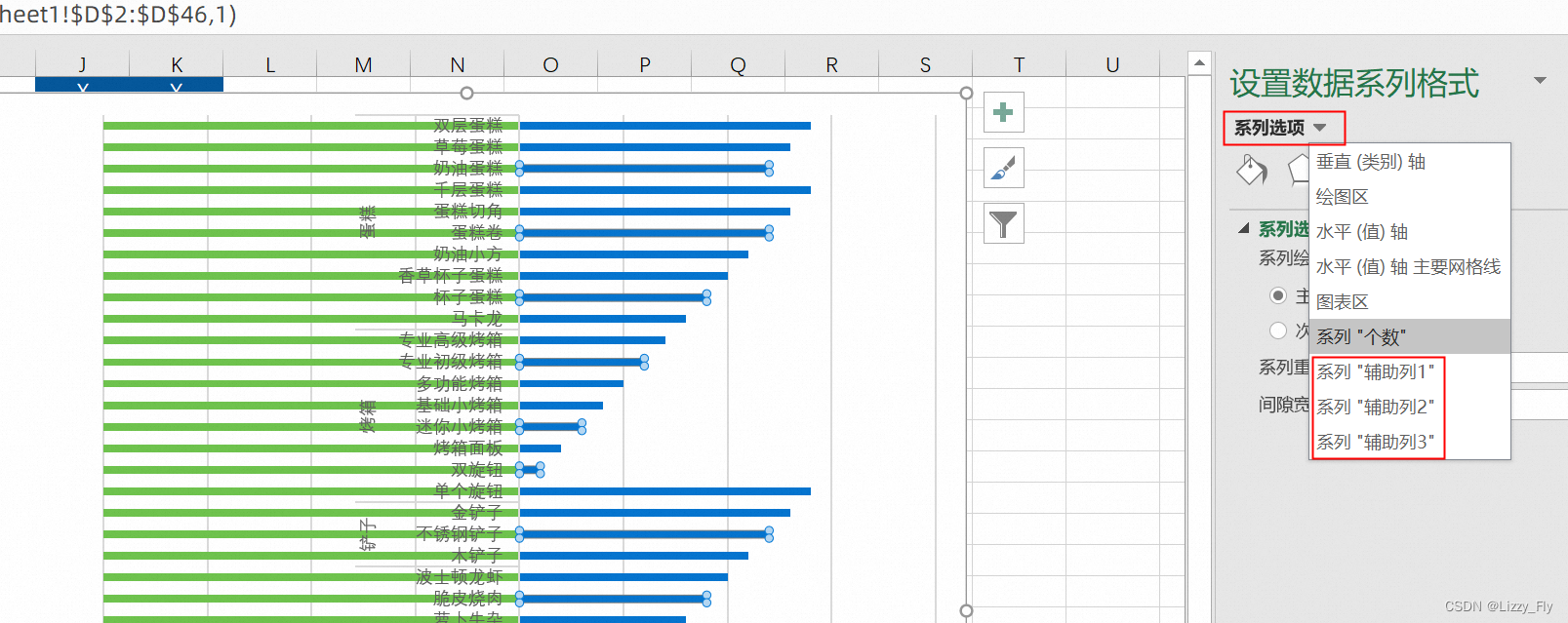

5、可以在右侧的系列选项里，准确选中辅助列1-3，将其设置为：无填充、无轮廓

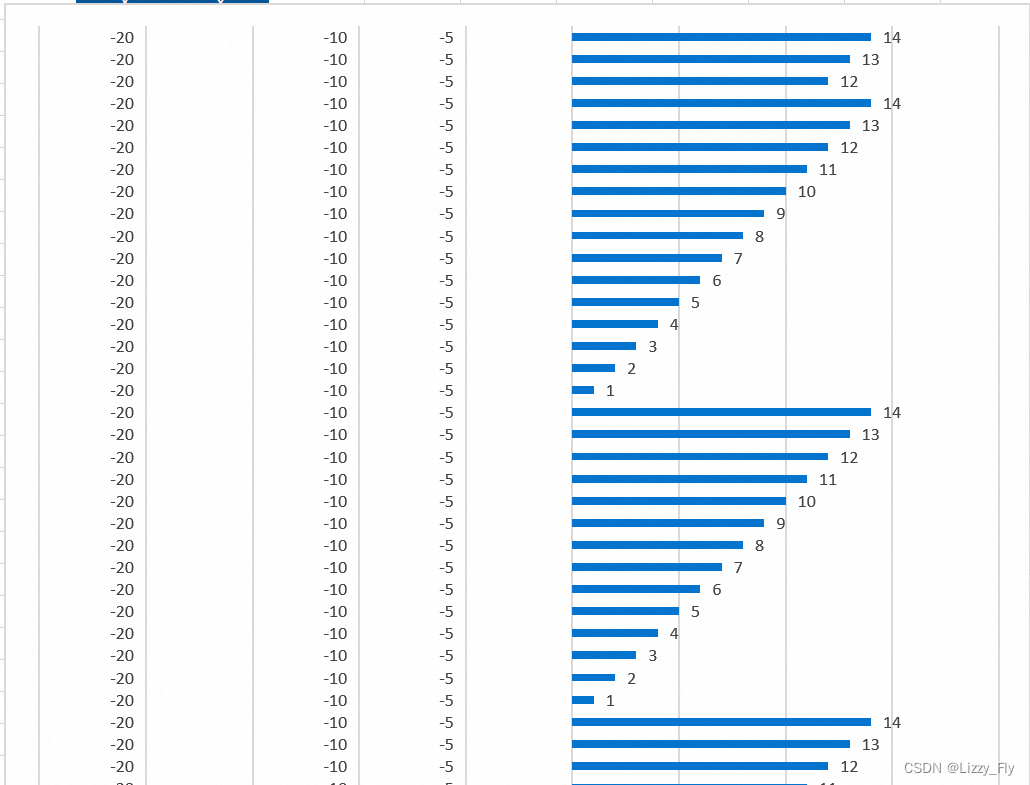

6、先将垂直类别轴删除，并给图表加上数据标签

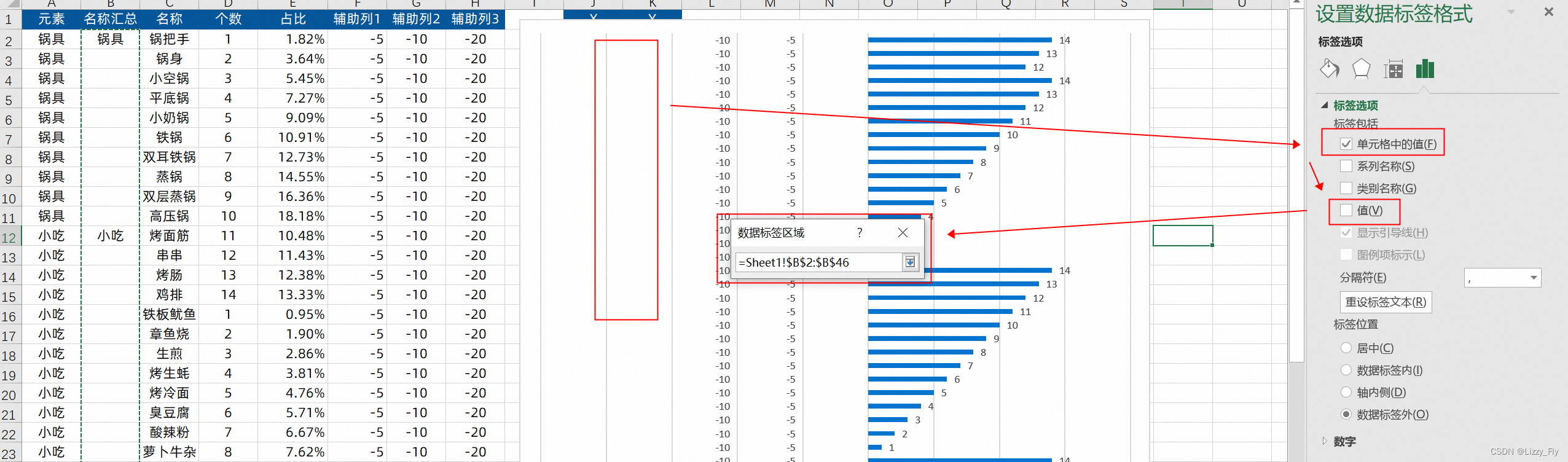

7、分别将各辅助列的数据标签显示为引用单元格中的值，并将原本的值勾掉

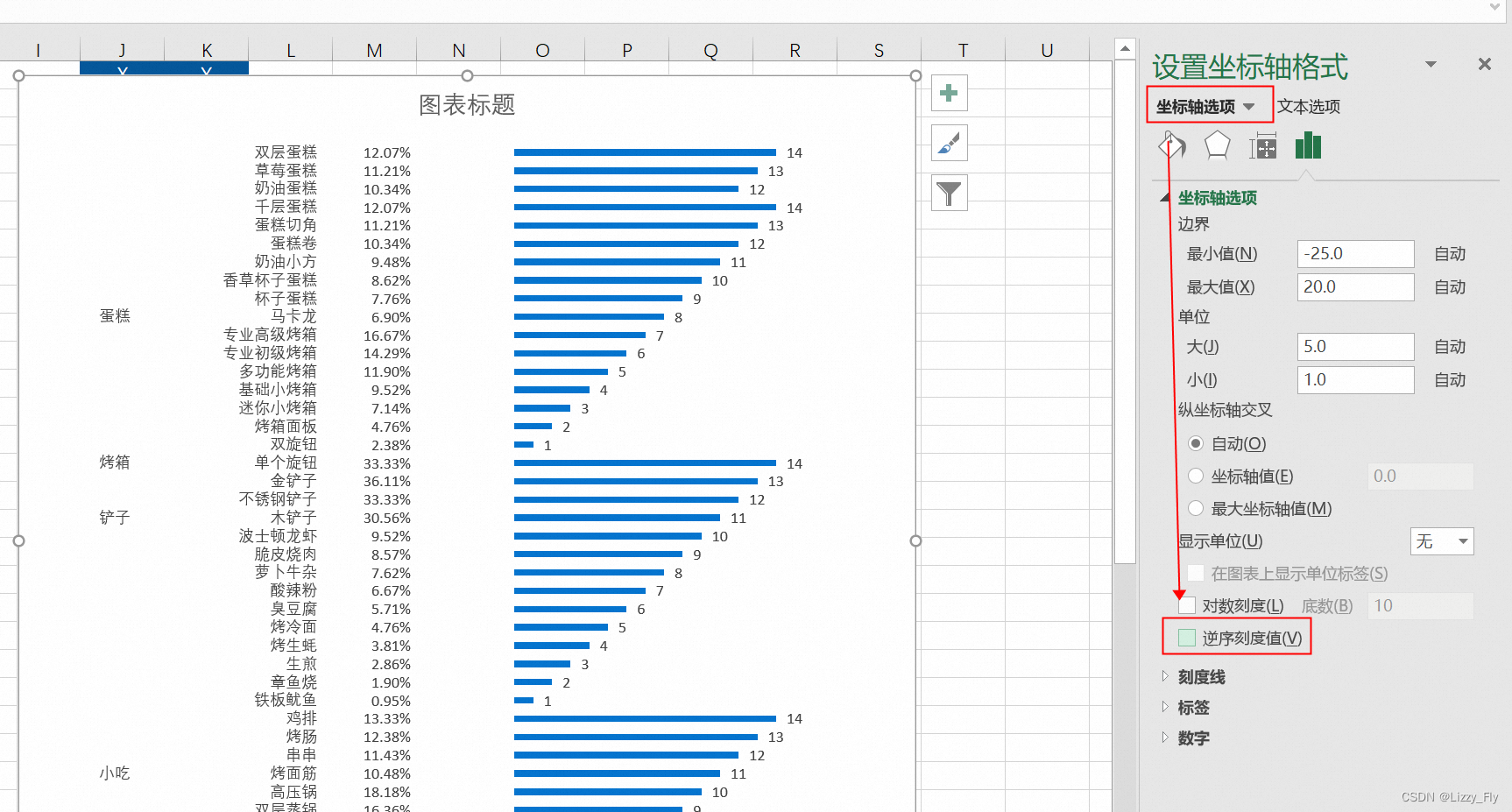

8、关闭网络线，在坐标轴选项中，勾选逆序刻度线

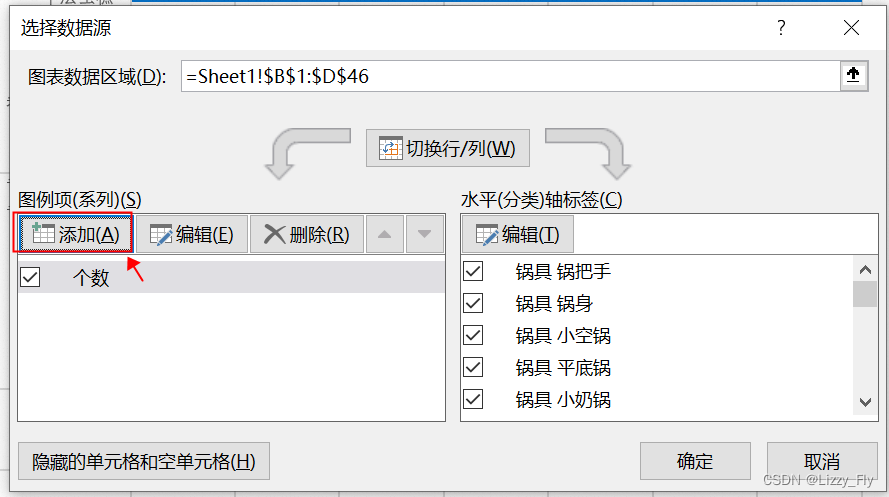

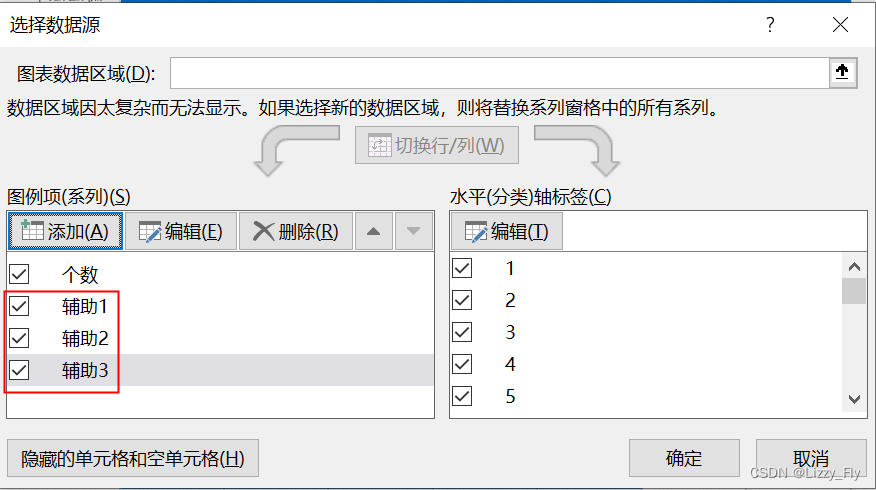

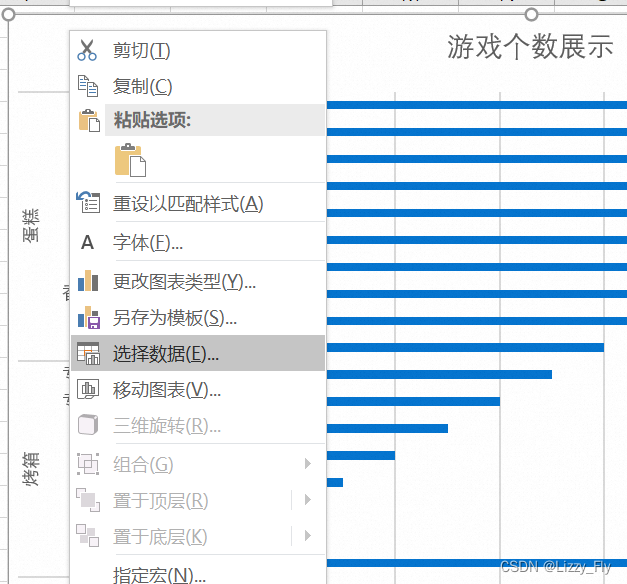

5、在图表右键，选择数据

6、在图例项中增加刚才3个辅助列的列值进去

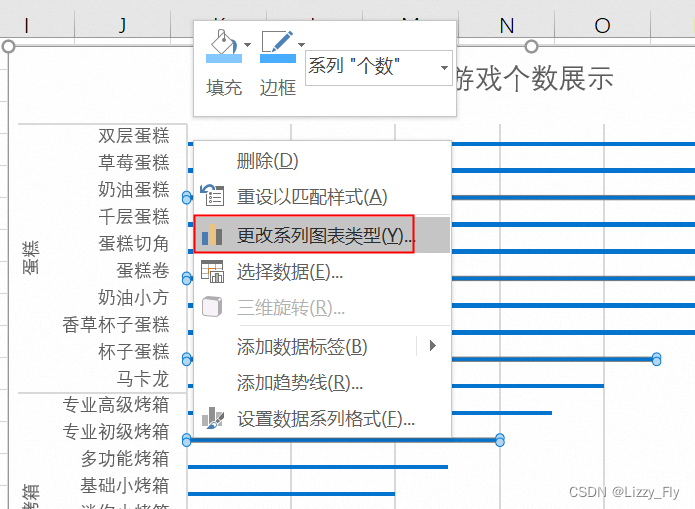

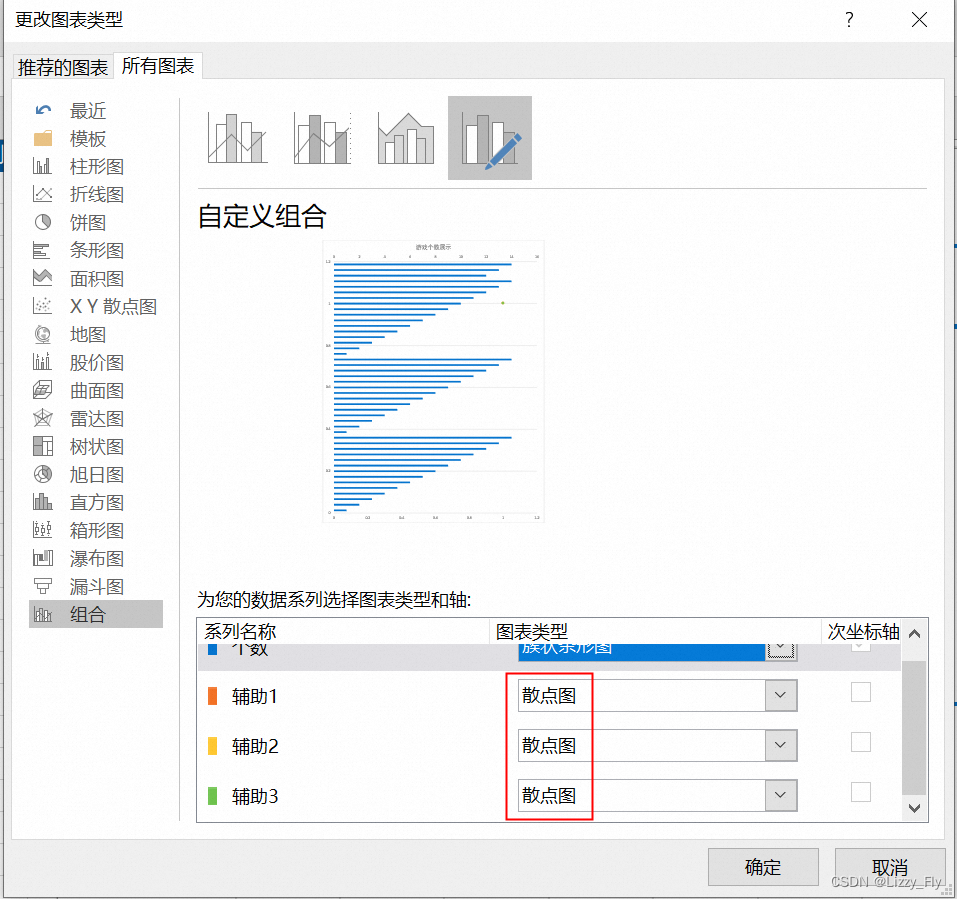

6、在图表区域右键，更改系列图表类型

7、在组合中，将辅助1-3列改为散点图

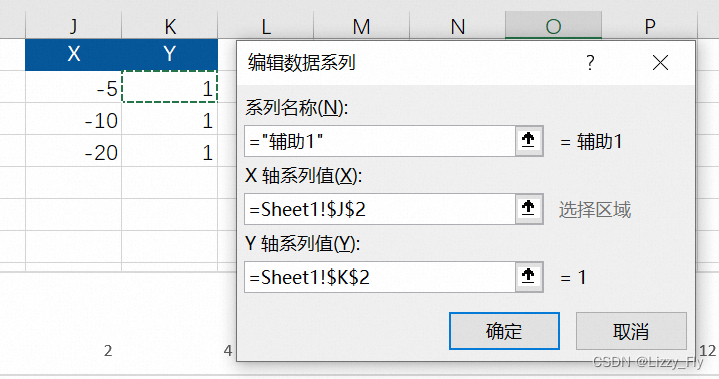

8、然后在Excel里先设置一下散点图的XY轴的值，在右键选择数据中，将辅助1、辅助2、辅助3的列分别选中点击编辑数据，将对应X和Y设置成单元格里的值。
