1. OLED显示屏介绍

• OLED的简介

  OLED，即有机发光二极管(Organic Light-Emitting Diode)，又称为有机电激光显示(Organic Electroluminesence Display，OLED)。OLED可按发光材料分为两种：小分子OLED和高分子 OLED(也可称为PLED)。OLED是一种利用多层有机薄膜结构产生电致发光的器件，它很容易制作，而且只需要低的驱动电压，OLED由于同时具备自发光（不需背光源）、对比度高、厚度薄、视角广、反应速度快、功耗低、柔性好等优异特性，目前主要用于显示领域，OLED在节能照明领域的开发也成为全球趋势。

• 优点：

  • 自发光：OLED每个像素点都是自发光的，不需要额外的背光源，因此具有更高的发光效率。
  • 低功耗： 因为OLED只在需要的像素点发光，而不需要像LCD那样通过背光光源进行筛选，所以在显示暗色画面时可以大幅降低功耗，节能环保。
  • 高对比度： OLED屏幕具有极高的对比度，因为黑色像素可以完全关闭，而白色像素可以发出非常亮的光，这使得OLED屏幕在显示深色和亮色之间的差异更加清晰，色彩更加鲜艳。

• 缺点：

  • 烧屏：长时间显示相同的图像会导致该图像在屏幕上留下痕迹，即所谓的“烧屏”现象。这在某些情况下可能会降低显示屏的寿命 。
  • 价格昂贵：由于制造成本较高，OLED显示屏通常比LCD屏幕更昂贵，这使得它在某些应用领域的普及受到一定限制。
  • 低频频闪：一些OLED显示屏在低亮度下可能存在频闪问题，可能会引起一些用户的不适 。

• 应用场景：

  • 手机/平板电脑：由于OLED显示屏的薄、轻、灵活等特点，它被广泛应用于高端智能手机和平板电脑的显示屏上。
  • 电视：OLED电视具有出色的画质表现，逐渐成为高端电视市场的主流产品之一。
  • 手表/手环：OLED显示屏由于其小尺寸、低功耗等特点，被广泛应用于智能手表、智能手环等可穿戴设备上。

• ATK_OLED模块的简介


  • 特点：

    • 尺寸和分辨率：该模块尺寸较小，为0.96英寸，分辨率为128×64像素，适合于一些对显示尺寸要求较小的场景。

    • 高亮度：模块具有高亮度的特点，能够在不同环境下清晰显示内容。

    • 集成升压电路：内部集成了DCDC升压电路，只需3.3V的供电就可以正常工作，简化了外部电路设计。

    • 驱动IC：采用了SSD1306驱动IC，该驱动IC具有稳定性好、兼容性强的特点，可以保证模块的稳定性和可靠性。

    • 通信接口：支持多种通信接口，包括8位6800并口、8位8080并口、4线SPI以及IIC等四种方式，可以根据实际需求选择合适的接口进行通信。

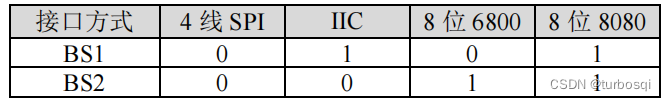

    • 接口配置：通过BS1和BS2引脚的配置，可以选择不同的通信接口方式，具体配置如下：

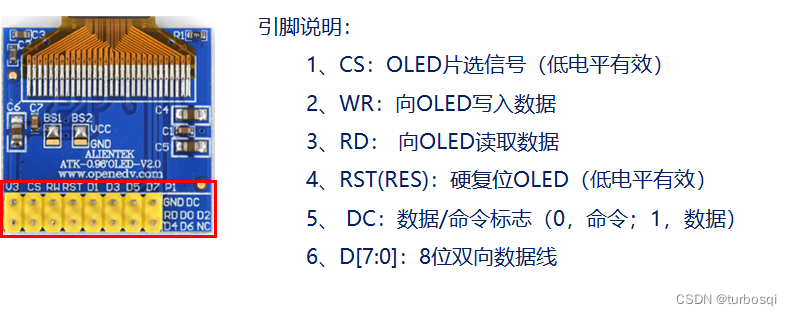

• 引脚说明

  拥有8个数据引脚和5个控制引脚。


  • CS（Chip Select）：OLED片选信号，用于选择OLED模块，低电平有效。
  • WR（Write）：向OLED写入数据的控制信号。
  • RD（Read）：向OLED读取数据的控制信号。
  • RST（Reset）：硬复位OLED模块的控制信号，低电平有效，用于将OLED模块复位到初始状态。
  • DC（Data/Command）：数据/命令标志线，用于区分发送的是数据还是命令。当DC为低电平时，表示发送的是命令；当DC为高电平时，表示发送的是数据。
  • D[7:0]：8位双向数据线，用于传输数据。

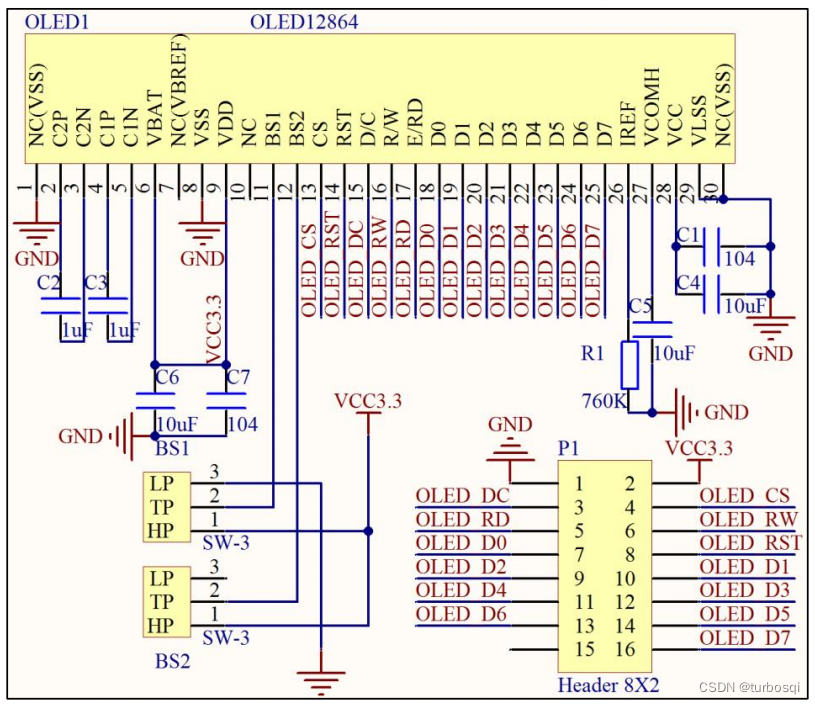

• OLED模块硬件连接图

  分类	CS	RD	WR	D[7:0]	RST	DC
  MINI板	PC9	PC6	PC7	PB0~PB7	NRST	PC8
  精英板	PD6	PG13	PG14	PC0~7	PG15	PD3
  战舰板	PD6	PG13	PG14	PC0~7	PG15	PD3

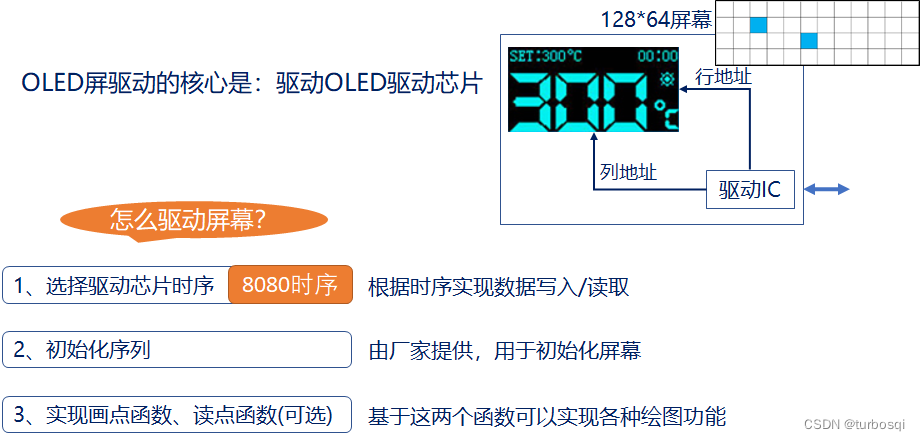

2. OLED驱动原理

1. 驱动芯片选择：选择适合的OLED驱动芯片是驱动OLED屏的第一步。常用的OLED驱动芯片包括SSD1306、SSD1351、SH1106等，根据需要选择合适的驱动芯片。
2. 时序控制：根据所选的驱动芯片的通信接口（如8080时序、6800时序、SPI、I2C等），实现相应的时序控制。这包括控制数据/命令信号、写入数据、读取数据等操作的时序要求。
3. 初始化序列：每款OLED屏都有自己的初始化序列，用于初始化屏幕的各种参数和设置。这个序列一般由OLED屏厂家提供，需要在驱动程序中正确执行，以确保屏幕正常工作。
4. 绘图功能实现：通过画点函数和读点函数来实现对屏幕上的像素点进行操作。画点函数用于向屏幕指定位置写入像素点的颜色，而读点函数则用于读取屏幕上指定位置的像素点的颜色信息。基于这两个函数，可以实现各种图形绘制、文字显示等功能。

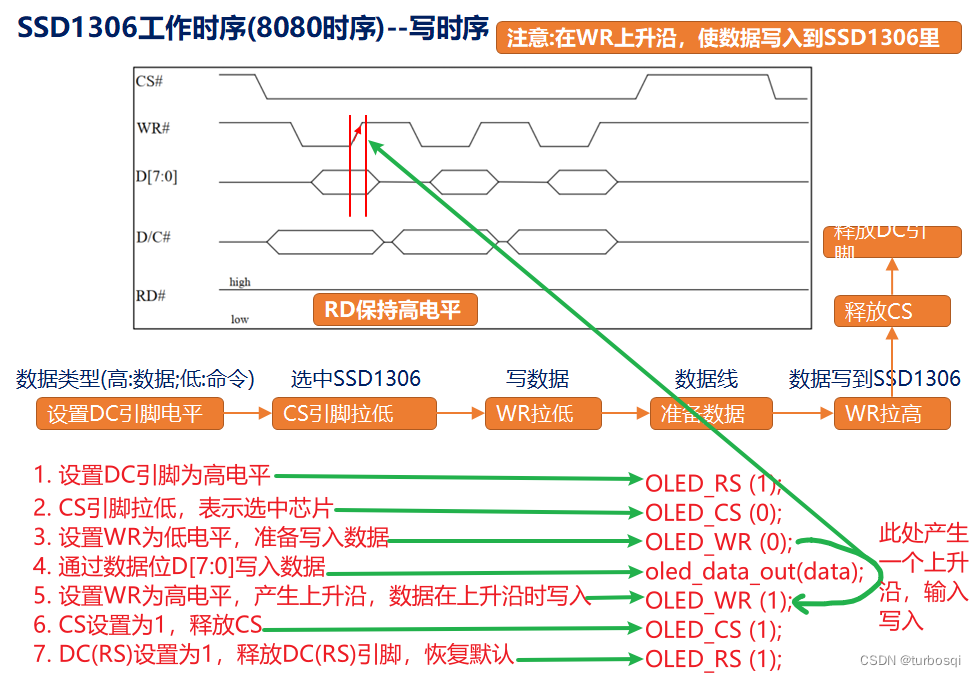

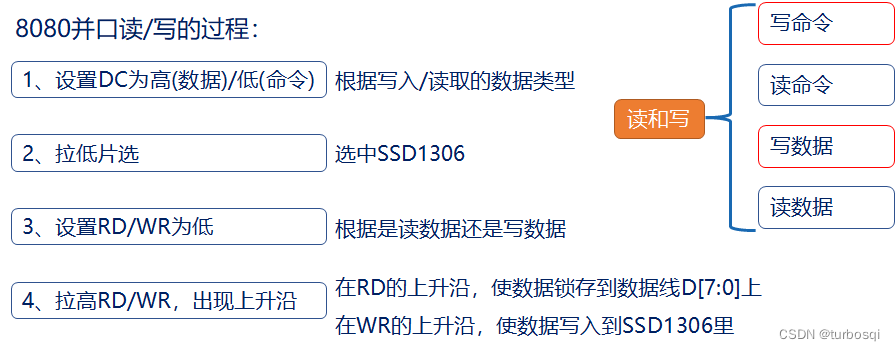

• SSD1306工作时序



  具体代码实现：

  oled_wr_byte()用于向SSD1306写入一个字节的数据或命令。根据传入的cmd参数决定是写入数据还是写入命令。

  void oled_wr_byte(uint8_t data, uint8_t cmd)
  {

  	OLED_RS (cmd);	     /* 数据类型，由传参决定，此处设置为1，表示写数据 */
      OLED_CS ( 0 );	     /* 拉低片选线，选中SSD1306 */
      OLED_WR ( 0 );	     /* 拉低WR线，准备数据 */
      oled_data_out(data); /* WR低电平期间，准备数据 */
   	OLED_WR ( 1 );	     /* 在WR上升沿，数据发出 */
      OLED_CS ( 1 );	     /* 取消片选 */
   	OLED_RS ( 1 );	     /* 释放RS线，恢复默认 */
  }


  oled_data_out() 用于将数据写入到数据端口（D[7:0]）。在这个函数中，首先读取GPIOC的输出数据寄存器（ODR），然后根据掩码操作将低8位清零，再将传入的数据（data）的低8位与之前的高8位进行或运算，最终将结果写入到GPIOC的输出数据寄存器中，即完成了数据的输出操作。

  void oled_data_out(uint8_t data)
  {

      	GPIOC->ODR = (GPIOC->ODR & 0XFF00) | (data & 0X00FF);
  }

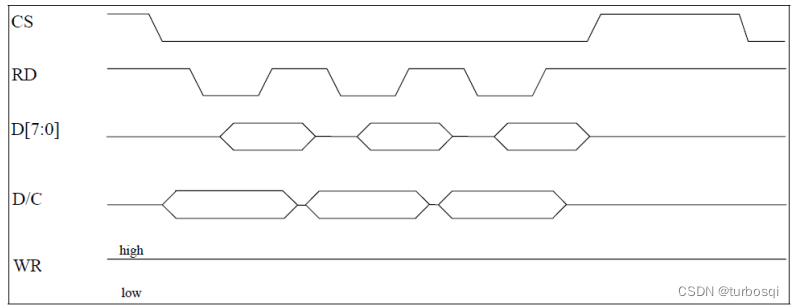

  读时序的过程：


  1. 设置 DC 为高（数据）/低（命令）；
  2. 拉低片选 CS 信号，选中 SSD1306；
  3. 设置 RD 起始电平为低；
  4. 设置 RD 为高电平，读取数据；
  5. CS设置为1，释放CS；
  6. DC设置为1，释放DC引脚，恢复默认。

3. OLED驱动芯片简介

• OLED驱动芯片用于控制OLED的显示功能和效果。SSD1306指令比较多，这里介绍常用的命令。

  指令(HEX)	各位描述								名称	说明
  	D7	D6	D5	D4	D3	D2	D1	D0
  0xAE/0xAF	1	0	1	0	1	1	1	X0	设置显示开关	X0 = 0，关闭显示 X0 = 1，开启显示
  0xB0~0xB7	1	0	1	1	0	X2	X1	X0	设置页地址	X[2:0]：0-7对应页0-7
  0x00~0x0F	0	0	0	0	X3	X2	X1	X0	设置列地址(L4)	设置8位列地址的低四位
  0x10~0x1F	0	0	0	1	X3	X2	X1	X0	设置列地址(H4)	设置8位列地址的高四位

  OLED驱动芯片（如SSD1306）是用于控制OLED显示屏的关键组件，它负责管理显示的内容、亮度、对比度等参数，并将数据传输到OLED屏幕上以实现图像或文本的显示。

  • 常用命令：

    1. 0xAE / 0xAF - 设置显示开关：

    D7：控制GRAM的写入位置，通常为1。

    D6：控制显示开关。

    X0：0为关闭显示，1为开启显示。

    2. 0xB0 ~ 0xB7 - 设置页地址：

    X2, X1, X0：设置页地址，范围通常为07，对应页07。

    3. 0x00 ~ 0x0F - 设置列地址(L4)：

    X3, X2, X1, X0：设置8位列地址的高四位。

    4. 0x10 ~ 0x1F - 设置列地址(L4)：

    X3, X2, X1, X0：设置8位列地址的高四位。

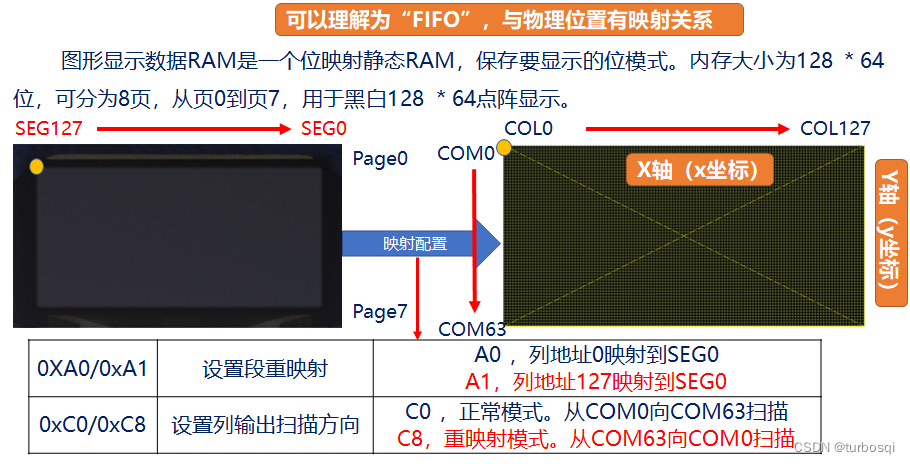

• 什么是GRAM：


  GRAM是图形显示数据RAM（Graphic Display Data RAM）的缩写，用于存储要在显示屏上显示的图像或文本的位模式数据。它是一块位映射的静态RAM，大小为128×64位，可以分为8页，每页对应显示屏的一行像素。GRAM保存的数据决定了OLED显示屏上每个像素点的状态，从而实现图像或文本的显示。

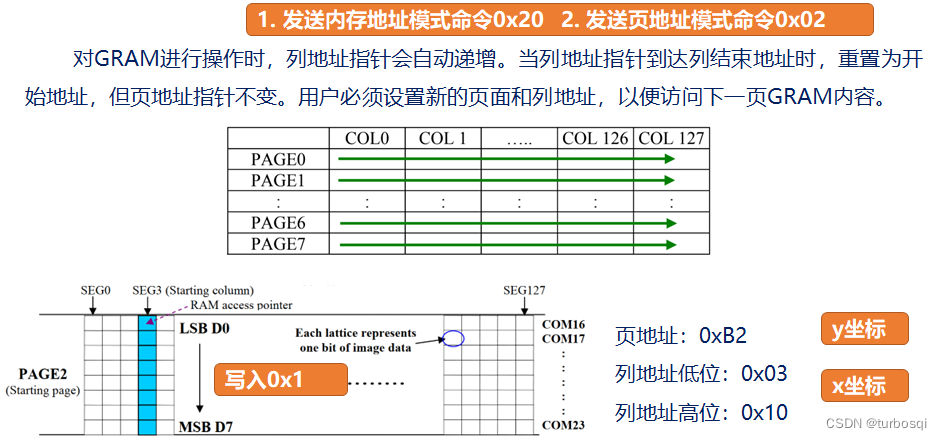

• 什么是页地址模式：


  1. 发送内存地址模式命令（0x20）：这个命令用于设置内存地址模式，以便指定将要发送的地址模式类型。
  2. 发送页地址模式命令（0x02）：这个命令用于选择页地址模式。一旦设置了页地址模式，后续的操作将按照页地址模式进行。

• 解决显示覆盖：


  实现代码：

  static uint8_t g_oled_gram[128][8];	 /* OLED的显存 */
  void oled_refresh_gram(void)
  {

  	uint8_t i,n;
  	for (i = 0; i < 8; i++)
  	{

  		oled_wr_byte(0xb0 + i, OLED_CMD) ; 	/* 设置页地址（0~7）*/
  		oled_wr_byte(0x00, OLED_CMD) ;	/* 设置显示位置-列低地址 */
  		oled_wr_byte(0x10, OLED_CMD) ;
