🔥 内容介绍

该存储库包含执行太赫兹频谱中波束形成仿真的 MATLAB 脚本（和动态脚本）。本质上，这里采用的方法是角谱法（ASM），它通过对波进行傅里叶变换并传播每个单独频率的成分来传播波。

简介

太赫兹波束形成是操纵太赫兹波以形成特定方向和形状的波束的过程。这在各种应用中至关重要，例如成像、通信和传感。

角谱法

角谱法是一种波传播的数值方法，它将波表示为其角谱的叠加。角谱是波在空间频率域中的表示。通过对波进行傅里叶变换，可以获得其角谱。

一旦获得角谱，就可以通过传播每个频率分量的平面波来传播波。平面波是沿特定方向传播的单一频率波。通过将所有传播的平面波相加，可以获得传播后的波。

太赫兹波束形成仿真

该存储库中的脚本使用角谱法执行太赫兹波束形成仿真。仿真过程如下：

**生成太赫兹源：**首先，生成一个太赫兹源，它可以是点源、线源或面源。
**计算角谱：**接下来，对太赫兹源进行傅里叶变换以计算其角谱。
**传播角谱：**角谱随后通过自由空间或其他介质传播。传播距离和介质特性会影响角谱的演化。
**反傅里叶变换：**最后，对传播后的角谱进行反傅里叶变换以获得传播后的太赫兹波。

应用

该仿真可用于各种应用，包括：

**波束成形优化：**优化太赫兹波束形成器的设计以产生所需的波束模式。
**成像：**使用太赫兹波束形成器进行成像，例如透射成像和反射成像。
**通信：**设计太赫兹通信系统，例如定向天线和波束引导。

结论

该存储库中的 MATLAB 脚本提供了一种强大且灵活的方法来执行太赫兹波束形成仿真。基于角谱法的仿真方法可以准确地模拟波的传播，并可用于各种应用。

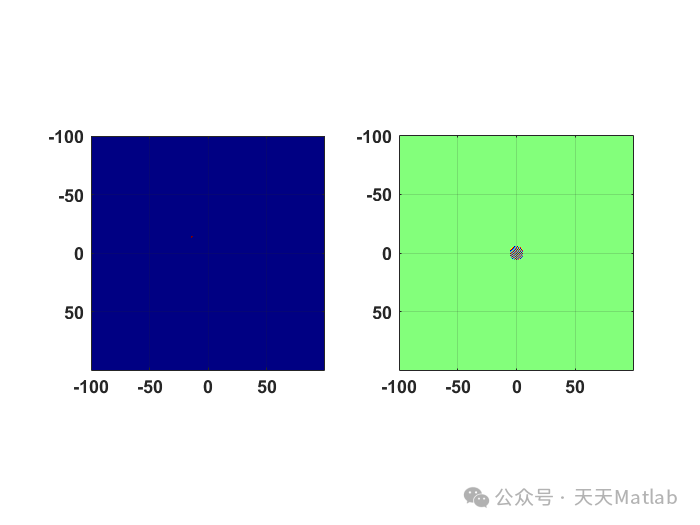

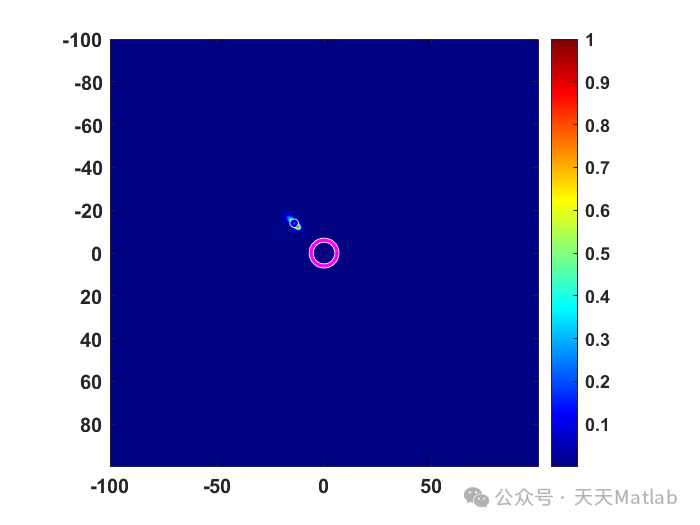

📣 部分代码

close all;% add path to find function scriptsaddpath('./Functions');lambda = 1e-3;k0 = 2*pi/lambda;L = 50e-3;M = 512;dx = L/M;z = 20e-3;x = dx*(-M/2:M/2-1);y = dx*(-M/2:M/2-1);[X, Y] = meshgrid(x, y);angle_offset = 30;offset = z*tand(angle_offset);u0 = exp(1i*k0*sqrt(X.^2+(Y+offset).^2+z^2));u0(abs(y) > 6e-3, :) = 0;u0(:, abs(x)>6e-3) = 0;u1 = propTF(u0, L, lambda, z);figure;subplot(121);imagesc(x./1e-3, y./1e-3, angle(u0));% xlim([-6.5 6.5]);% ylim([-6.5 6.5]);title("Antenna Plane");xlabel("mm");ylabel("mm");colorbar;axis square;colormap jet;subplot(122);imagesc(x./1e-3, y./1e-3, abs(u1)/max(max(abs(u1))));% xlim([-6.5 6.5]);% ylim([-18.5 -5.5]);title("Focal Plane");xlabel("mm");ylabel("mm");colorbar;colormap jet;axis square;
