【机械】基于matlab的连杆机构仿真

 ✅作者简介:热爱科研的Matlab仿真开发者,修心和技术同步精进,代码获取、论文复现及科研仿真合作可私信。

🍎个人主页:Matlab科研工作室

🍊个人信条:格物致知。

🔥 内容介绍

连杆机构,作为机械系统中不可或缺的一部分,广泛应用于各种工程领域,从汽车发动机到工业机器人,无不体现着其结构的精妙和功能的多样。然而,传统的设计与分析方法往往依赖于复杂的数学模型和繁琐的计算,这不仅耗费时间,而且难以直观地反映机构的运动特性。为了克服这些局限,连杆机构仿真技术应运而生,成为连接理论与实践的桥梁,为机构的设计、优化和分析提供了全新的视角。

1. 连杆机构仿真技术的意义

连杆机构仿真技术,以计算机模拟的方式,对机构的运动、受力、动力学等特征进行虚拟实验,从而帮助工程师在设计阶段提前预判机构的性能,避免实际加工制造过程中出现的错误和浪费。具体来说,连杆机构仿真具有以下重要意义:

  • 提高设计效率: 通过仿真,工程师可以快速验证不同的设计方案,优化机构参数,缩短设计周期,降低开发成本。

  • 增强设计可靠性: 仿真可以模拟各种工况,例如高速运动、高负载等,帮助工程师提前发现设计缺陷,提高机构的可靠性和安全性。

  • 降低实验成本: 传统的实验方法往往需要制作实体模型,成本高昂且耗时。仿真技术可以有效地减少实验次数,降低成本。

  • 提供直观可视化的结果: 仿真软件可以将机构的运动轨迹、受力情况等以动画形式展现出来,方便工程师直观地理解机构的运动规律,为设计决策提供有力依据。

2. 连杆机构仿真技术原理

连杆机构仿真技术主要基于以下理论基础:

  • 刚体运动学: 描述连杆机构中各个构件的运动规律,包括位移、速度、加速度等。

  • 动力学: 分析连杆机构的受力情况,包括外力、惯性力等,并计算机构的运动状态。

  • 有限元分析: 用于计算机构的应力和变形,评估机构的强度和刚度。

基于这些理论,连杆机构仿真软件通常采用以下方法:

  • 运动学分析: 采用矢量法、矩阵法等数学方法,求解机构各个构件的位置、速度、加速度等参数。

  • 动力学分析: 采用拉格朗日方程、牛顿定律等方法,求解机构的运动方程,并分析机构的动力学特性。

  • 有限元分析: 将机构分解成有限个单元,采用数值方法求解单元的应力和变形,进而得到机构整体的强度和刚度。

3. 常用的连杆机构仿真软件

目前,市场上有很多优秀的连杆机构仿真软件,例如:

  • ADAMS: 由MSC软件公司开发,功能强大,可以进行多种类型的机构仿真,并提供丰富的分析工具。

  • RecurDyn: 由韩国DYNA公司开发,在汽车、机器人等领域应用广泛,以其高效的计算速度和丰富的模型库而著称。

  • SolidWorks Motion: 由Dassault Systèmes公司开发,与SolidWorks CAD软件无缝集成,便于进行机构设计和仿真。

  • MATLAB Simulink: 由MathWorks公司开发,强大的建模和仿真工具,可以用于构建复杂的机构模型并进行仿真分析。

4. 连杆机构仿真技术应用

连杆机构仿真技术在各行各业得到广泛应用,例如:

  • 汽车工业: 用于发动机设计、底盘设计、车身设计等。

  • 机械制造: 用于机械加工设备设计、机器人设计、自动化生产线设计等。

  • 航空航天: 用于飞机发动机设计、卫星机构设计等。

  • 医疗器械: 用于医疗设备设计、手术机器人设计等。

5. 连杆机构仿真技术的未来发展

随着计算机技术和仿真技术的不断发展,连杆机构仿真技术将更加智能化、高效化、精准化。未来,连杆机构仿真技术将朝着以下方向发展:

  • 多体动力学仿真: 研究更为复杂的机构,例如具有柔性体、液压元件等的多体系统。

  • 虚拟现实仿真: 将仿真结果与虚拟现实技术相结合,为工程师提供更加沉浸式的体验。

  • 人工智能与仿真: 利用人工智能技术,自动生成机构模型、优化机构参数、预测机构性能等。

6. 总结

连杆机构仿真技术是机械设计领域的重要工具,它将理论与实践紧密结合,为工程师提供了强大的设计分析手段。随着技术的不断进步,连杆机构仿真技术将不断发展,为机械设计领域带来更多创新和突破。

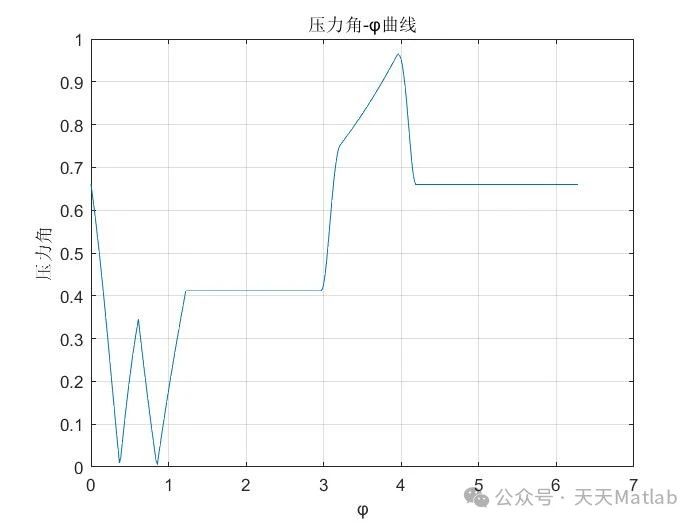

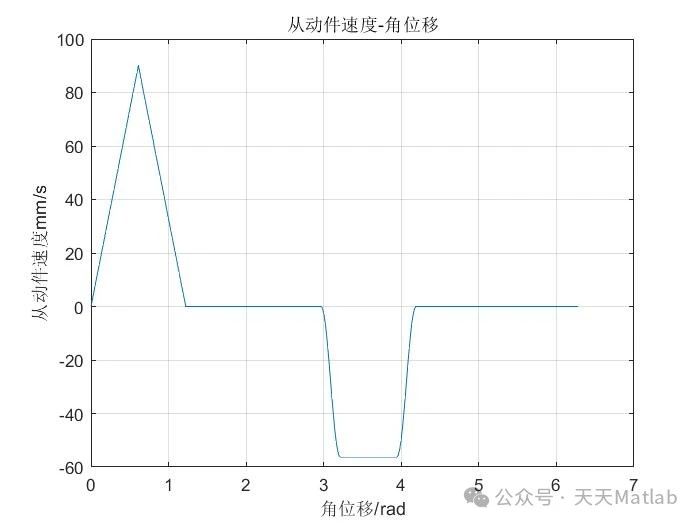

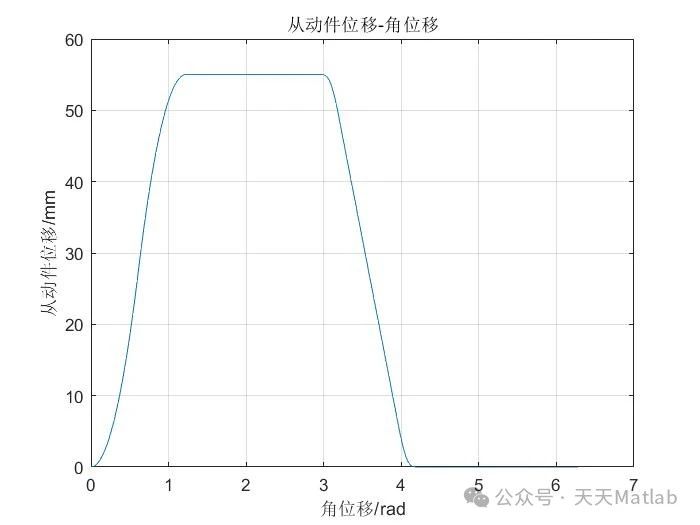

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献,若有侵权联系博主删除
