🔥 内容介绍

光反馈半导体激光器因其丰富的光学特性和广泛的应用，已成为近年来研究的热点。当激光器受到外部光反馈时，其输出可以呈现出多种动力学行为，例如周期振荡、准周期振荡和混沌。混沌状态的出现为光学通信、光学信息处理、生物医学成像等领域提供了新的可能性。本文将着重探讨光反馈半导体激光器输出混沌态的研究，并利用MATLAB代码生成混沌图、功率谱图以及周期振荡的图像，以直观地展现混沌现象。

1. 光反馈半导体激光器模型

光反馈半导体激光器模型通常基于朗之万方程，该方程描述了激光器内部载流子和光场之间的相互作用。引入光反馈后，朗之万方程需要增加一个反馈项，该项反映了外部光反馈对激光器输出的影响。

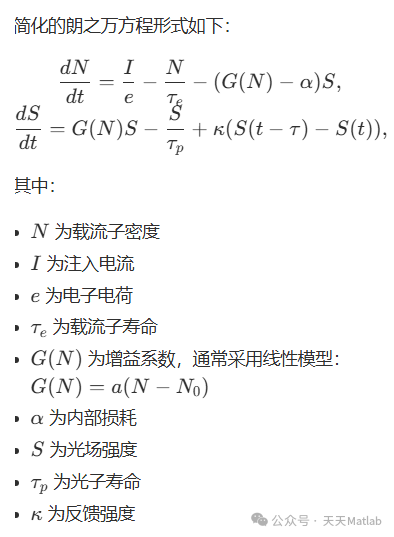

简化的朗之万方程形式如下：

上述方程组是一个非线性微分方程组，其解存在多种动力学行为，包括周期振荡、准周期振荡和混沌。

2. 混沌态的判定

判断系统是否处于混沌状态，通常采用以下方法：

最大Lyapunov指数：如果系统的最大Lyapunov指数为正，则表明系统处于混沌状态。
相空间轨迹：混沌系统的相空间轨迹通常呈现出无规则、不可预测的特征。
功率谱图：混沌信号的功率谱图通常呈现出宽带特征，而不是离散的谱线。

3. MATLAB代码实现

使用MATLAB代码可以模拟光反馈半导体激光器系统的动力学行为，并生成混沌图、功率谱图以及周期振荡的图像。

time = time + dt; end % 绘制混沌图 figure; plot(time_data, S_data); xlabel('时间 (s)'); ylabel('光场强度 (a.u.)'); title('光反馈半导体激光器输出混沌态'); % 计算功率谱图 Fs = 1/dt; % 采样频率 [pxx, f] = pwelch(S_data, [], [], [], Fs); figure; plot(f, 10*log10(pxx)); xlabel('频率 (Hz)'); ylabel('功率谱密度 (dB)'); title('混沌信号功率谱图'); % 绘制周期振荡图像 figure; plot(S_data(1:1000), N_data(1:1000)); xlabel('光场强度 (a.u.)'); ylabel('载流子密度 (a.u.)'); title('周期振荡图像');

4. 讨论

通过上述MATLAB代码，可以模拟光反馈半导体激光器在不同参数条件下的动力学行为。通过调节注入电流、反馈强度、反馈延迟时间等参数，可以观察到激光器输出从周期振荡到混沌状态的演化过程。混沌图展示了混沌信号的无规则性，功率谱图则体现了混沌信号的宽带特征。周期振荡图则可以直观地展现激光器输出在特定参数条件下的周期性变化。

5. 总结

本文简要介绍了光反馈半导体激光器输出混沌态的研究方法，并利用MATLAB代码生成混沌图、功率谱图以及周期振荡的图像。研究光反馈半导体激光器混沌态具有重要的理论意义和应用价值，未来可以进一步深入研究混沌态的控制方法以及在光学通信、光学信息处理等领域的应用。
