🔥 内容介绍

图像拼接技术是计算机视觉领域一项重要的研究方向，其目标是将多幅图像无缝地融合成一幅全景图像，广泛应用于虚拟现实、医学影像、遥感测绘等领域。本文将详细介绍一种基于Harris角点检测和方向梯度直方图(Histogram of Oriented Gradients, HOG)算法的图像拼接方法，并提供相应的Matlab代码实现。该方法利用Harris角点检测算法提取图像特征点，并利用HOG算法描述特征点的局部特征，最终通过特征匹配和图像变换实现图像拼接。

一、 Harris角点检测算法

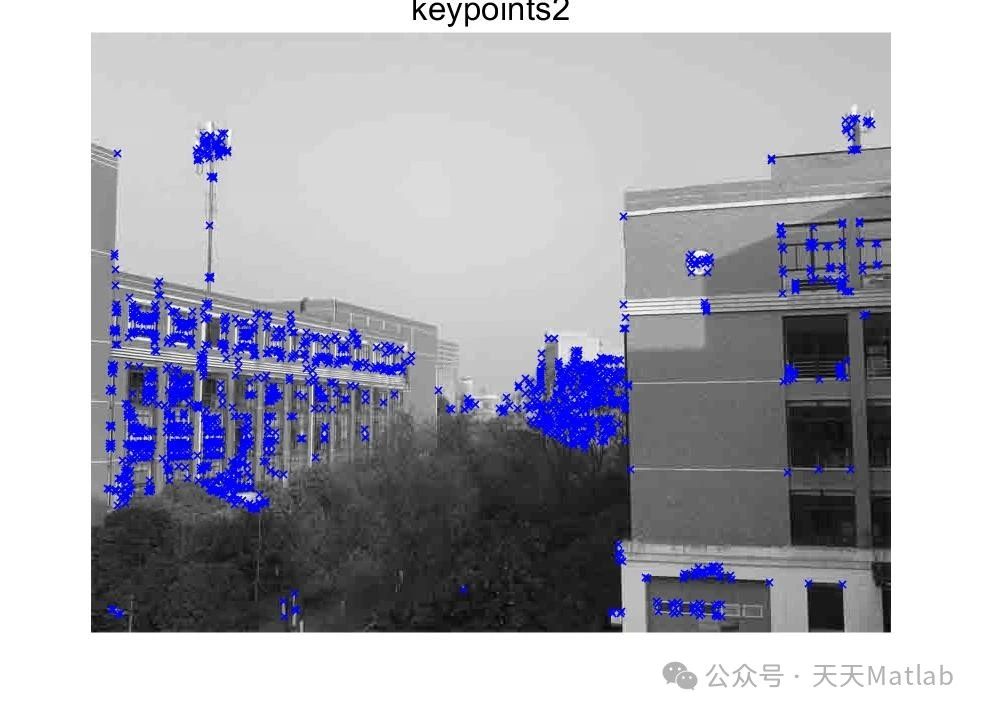

Harris角点检测算法是一种经典的角点检测算法，其基本思想是通过计算图像局部区域的自相关矩阵来判断该区域是否为角点。具体来说，对于图像上的一个像素点(x, y)，其局部区域的自相关矩阵M定义为：

M = sum(w(x',y') * [Ix(x',y')^2, Ix(x',y')Iy(x',y')] [Ix(x',y')Iy(x',y'), Iy(x',y')^2])

其中，w(x',y')是窗口函数，Ix(x',y')和Iy(x',y')分别是像素点(x',y')处图像在x方向和y方向上的梯度。 M矩阵的特征值λ1和λ2反映了该像素点局部区域的自相关特性。如果λ1和λ2都比较大，则该像素点为角点；如果λ1和λ2都比较小，则该像素点为平坦区域；如果λ1很大而λ2很小，则该像素点为边缘。Harris角点响应函数R定义为：

R = det(M) - k * trace(M)^2

其中，k是一个经验参数，通常取值在0.04到0.06之间。R值越大，表示该像素点越可能是角点。通过设置阈值，可以将图像中的角点筛选出来。

Harris角点检测算法具有旋转不变性和尺度不变性（在一定程度上），但对光照变化较为敏感。

二、 HOG算法

HOG算法是一种用于目标检测的特征描述子，其基本思想是统计图像局部区域内梯度方向的分布。具体来说，HOG算法将图像划分为若干个单元格，每个单元格内计算梯度方向直方图，然后将多个单元格组合成一个块，对块内的单元格进行归一化处理，最终得到HOG特征向量。

在图像拼接中，我们利用HOG算法描述Harris角点周围的局部特征。通过计算角点周围区域的梯度方向直方图，可以得到一个HOG特征向量，该向量可以用来描述角点的局部特征，并进行特征匹配。HOG算法对光照变化和几何变换具有一定的鲁棒性。

三、特征匹配与图像变换

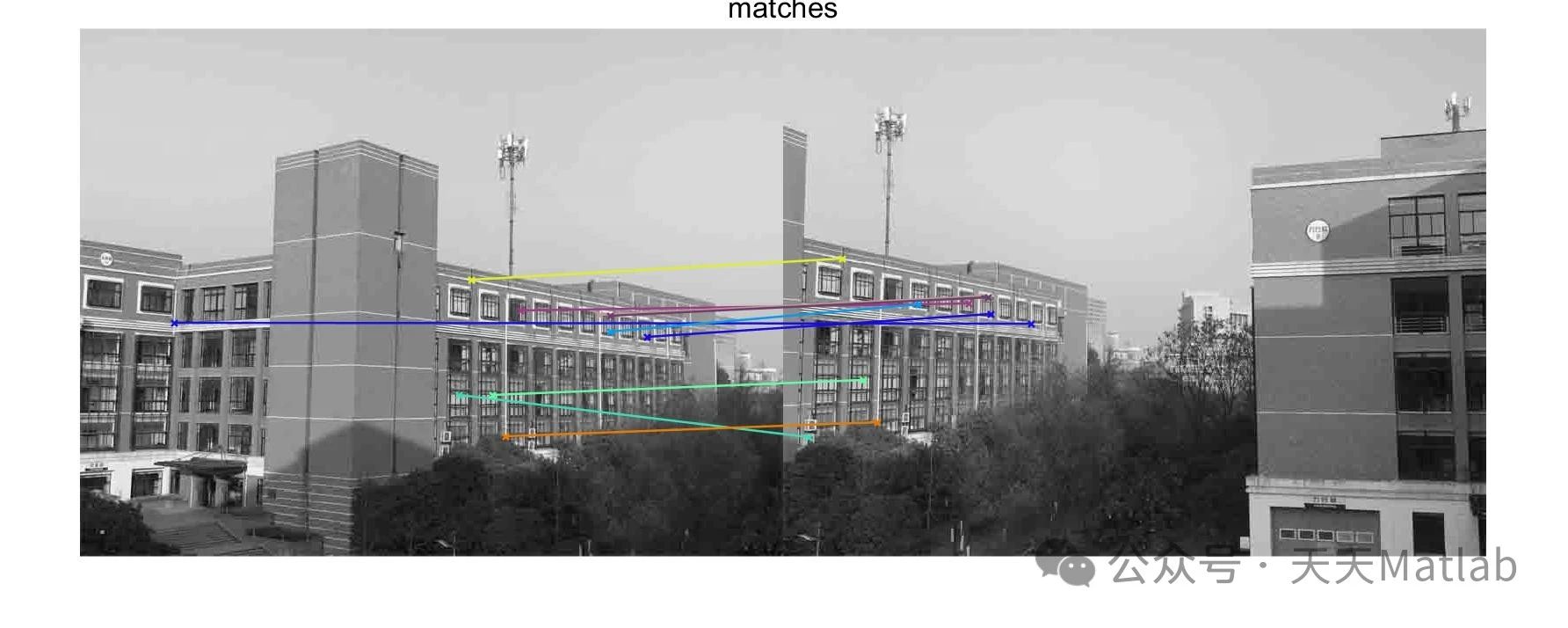

提取出两幅图像的Harris角点及其HOG特征描述子后，需要进行特征匹配。常用的匹配算法包括最近邻匹配和RANSAC算法。最近邻匹配算法将每个角点的HOG特征向量与另一幅图像中所有角点的HOG特征向量进行比较，选择距离最近的角点作为匹配点。RANSAC算法则是一种鲁棒的匹配算法，可以有效地去除错误匹配。

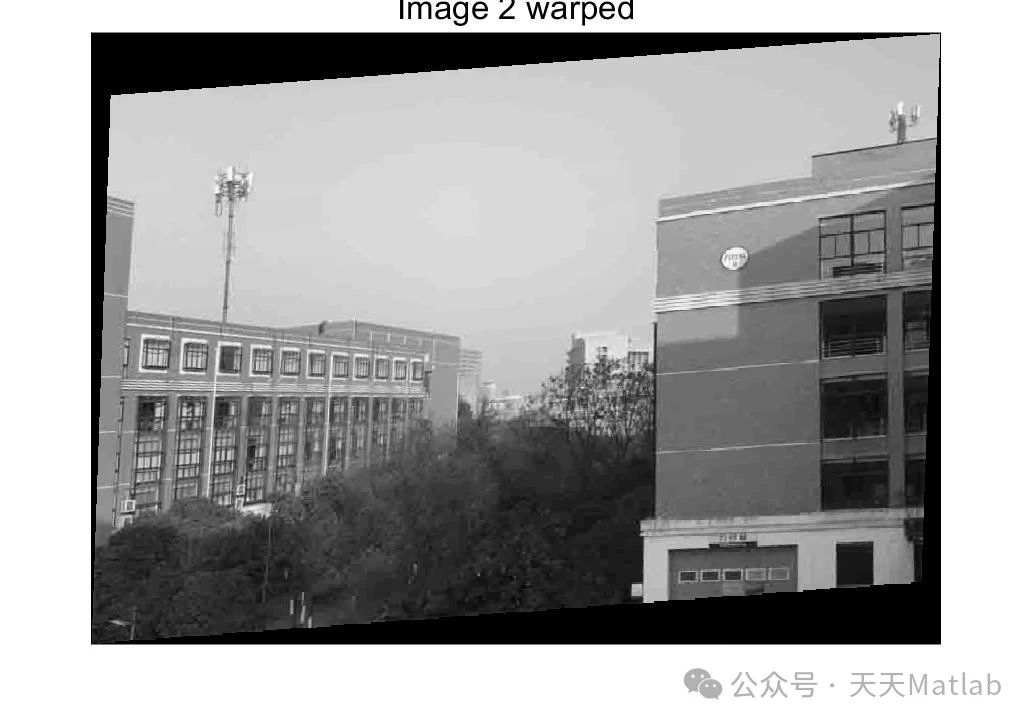

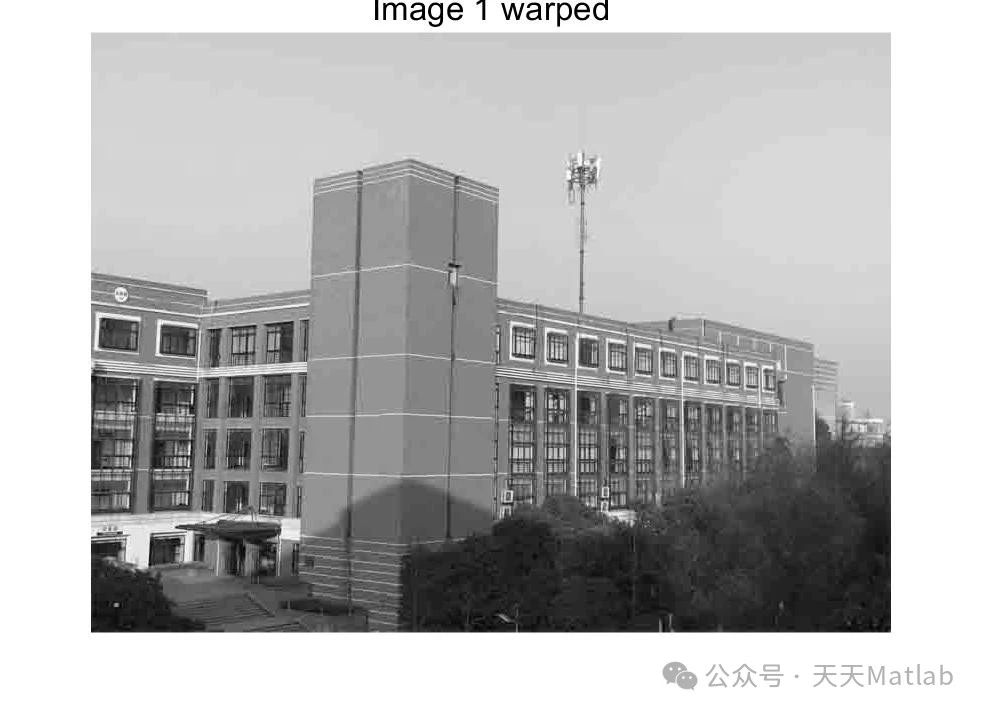

匹配成功后，需要计算两幅图像之间的变换矩阵。常用的变换矩阵包括仿射变换和透视变换。仿射变换可以处理平移、旋转和缩放变换，而透视变换可以处理更复杂的几何变换。通过计算变换矩阵，可以将两幅图像变换到同一坐标系下。

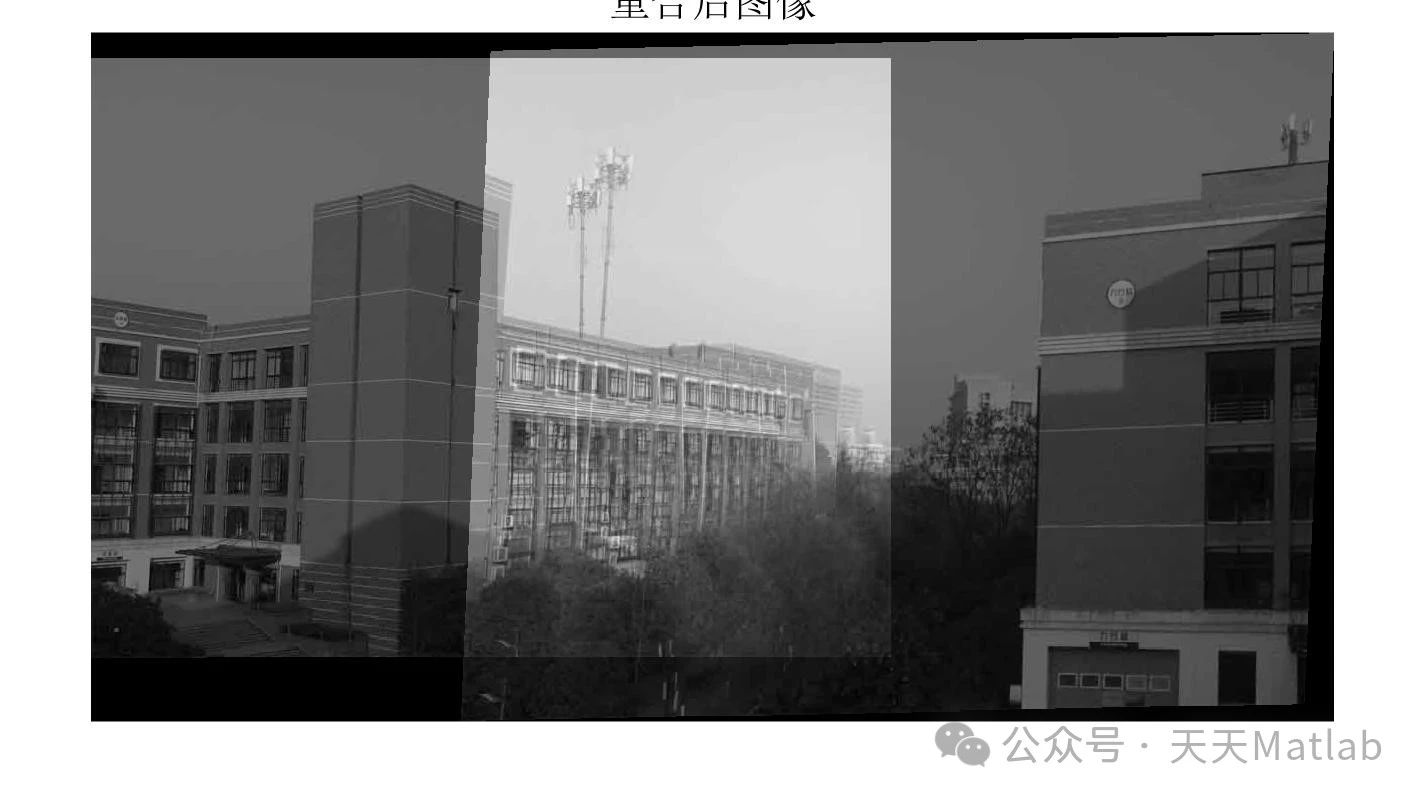

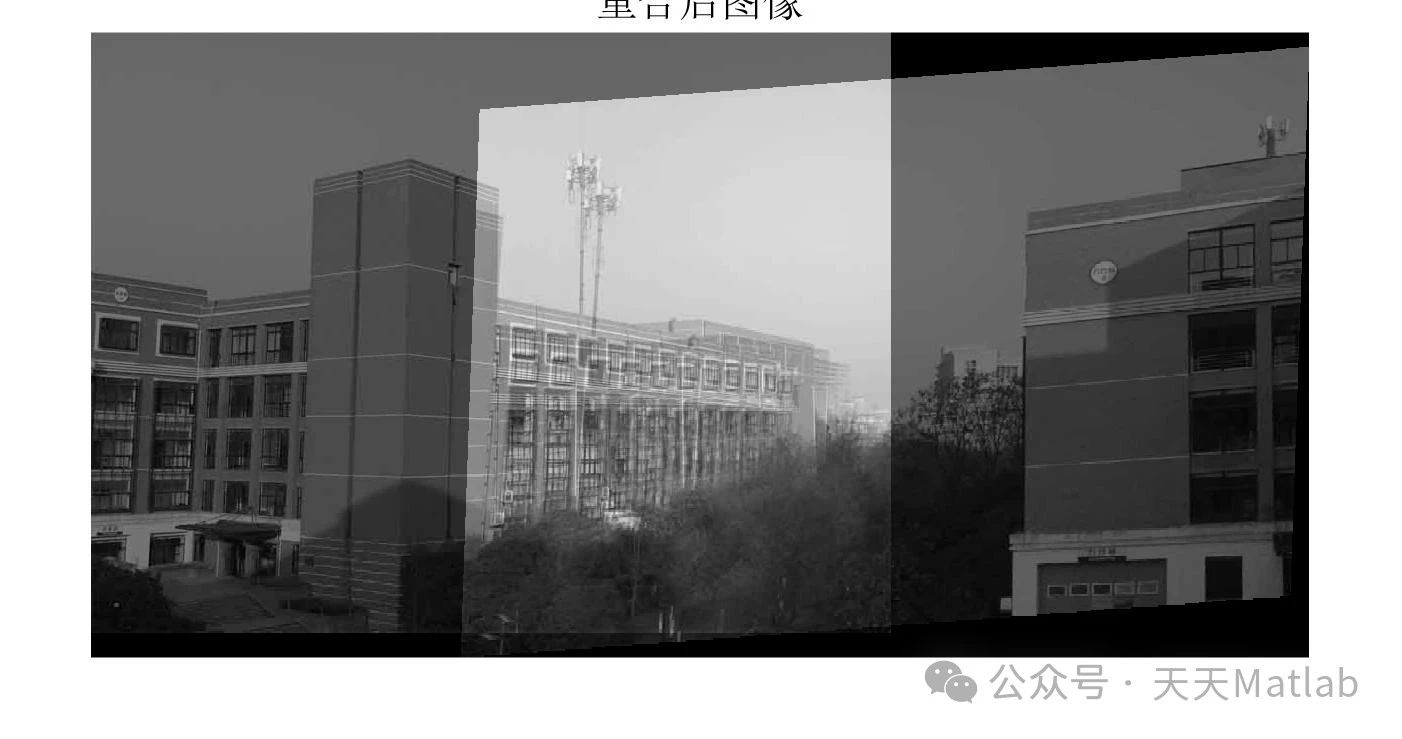

四、图像融合

将两幅图像变换到同一坐标系下后，需要进行图像融合。常用的融合方法包括加权平均法和金字塔融合法。加权平均法根据像素点的位置权重进行加权平均，而金字塔融合法则将图像分解成多个金字塔层，分别进行融合，然后将融合后的金字塔层合成最终图像。

五、 Matlab代码实现

以下提供一个基于Harris角点检测和HOG算法的图像拼接Matlab代码示例，该代码仅供参考，实际应用中可能需要根据具体情况进行调整：

extractFeatures(img1, corners1); [features2, validPoints2] = extractFeatures(img2, corners2); % 特征匹配 indexPairs = matchFeatures(features1, features2); matchedPoints1 = validPoints1(indexPairs(:,1)); matchedPoints2 = validPoints2(indexPairs(:,2)); % 计算变换矩阵 tform = estimateGeometricTransform(matchedPoints1, matchedPoints2, 'affine'); % 图像拼接 img3 = imwarp(img1, tform, 'OutputView', imref2d(size(img2))); img4 = imfuse(img3, img2, 'blend'); % 显示结果 imshow(img4);

六、结论

本文介绍了一种基于Harris角点检测和HOG算法的图像拼接方法，并提供了相应的Matlab代码实现。该方法能够有效地实现多幅图像的拼接，具有较好的鲁棒性和精度。然而，该方法也存在一些不足之处，例如对光照变化和复杂的几何变形较为敏感。未来的研究可以进一步改进算法，提高其鲁棒性和适用性。此外，可以探索更高级的特征描述子，例如深度学习特征，来提高匹配精度和拼接效果。同时，针对不同场景下图像拼接的特殊需求，如处理重复区域、遮挡区域等，还需要进一步的研究和优化。
