摘要: 无人机(UAV)的自主飞行依赖于精确的状态估计，而卡尔曼滤波器作为一种高效的递归状态估计方法，在处理噪声和不确定性方面具有显著优势。本文深入探讨了基于卡尔曼滤波器进行无人机状态估计的原理、方法以及实现细节，并结合Matlab代码示例，展示了其在实际应用中的有效性。

关键词: 卡尔曼滤波器，无人机状态估计，Matlab，状态空间模型，噪声滤波

1. 引言

无人机在各个领域得到了广泛应用，其自主导航和控制能力的关键在于对自身状态的精确估计。无人机状态通常包括位置、速度、姿态等信息，这些信息会受到各种噪声和干扰的影响，例如传感器测量误差、气流扰动、GPS信号衰落等。为了获得可靠的状态估计，需要利用有效的滤波算法对传感器数据进行处理和融合。卡尔曼滤波器作为一种最优估计方法，因其能够有效处理线性高斯系统中的噪声，并具有较低的计算复杂度，成为了无人机状态估计的理想选择。本文将详细阐述基于扩展卡尔曼滤波器(Extended Kalman Filter, EKF)进行无人机状态估计的方法，并提供相应的Matlab代码实现。

2. 无人机状态空间模型

在运用卡尔曼滤波器之前，需要建立无人机的状态空间模型。该模型用状态方程和观测方程描述系统的动态特性和传感器测量特性。

2.1 状态方程: 状态方程描述了无人机状态随时间的演变。对于一个简单的无人机模型，我们可以考虑其在二维平面内的运动，状态向量 x = [x, y, vx, vy]' 分别表示无人机的x坐标、y坐标、x方向速度和y方向速度。假设无人机以恒定速度运动，则状态方程可以表示为：

x(k+1) = Fx(k) + w(k)

其中，k 表示时间步，F 为状态转移矩阵，w(k) 为过程噪声，通常假设为零均值高斯白噪声。 F 矩阵取决于采样时间 Δt：

F = [1 0 Δt 0; 0 1 0 Δt; 0 0 1 0; 0 0 0 1]

2.2 观测方程: 观测方程描述了传感器测量值与无人机状态之间的关系。假设我们使用GPS传感器获取无人机的坐标信息，则观测向量 z(k) 为：

z(k) = Hx(k) + v(k)

其中，H 为观测矩阵，v(k) 为测量噪声，同样假设为零均值高斯白噪声。对于GPS传感器，H 矩阵为：

H = [1 0 0 0; 0 1 0 0]

3. 扩展卡尔曼滤波器(EKF)

由于无人机的运动方程通常是非线性的，直接使用标准卡尔曼滤波器是不合适的。因此，我们需要采用扩展卡尔曼滤波器(EKF)。EKF 通过在当前状态点对非线性函数进行线性化来近似处理非线性系统。

EKF算法主要包括以下步骤：

预测步骤:
- 状态预测: x̂(k|k-1) = f(x̂(k-1|k-1), u(k-1))
- 协方差预测: P(k|k-1) = F(k-1)P(k-1|k-1)F(k-1)' + Q(k-1)
更新步骤:
- 计算卡尔曼增益: K(k) = P(k|k-1)H'(k)[HP(k|k-1)H' + R(k)]⁻¹
- 状态更新: x̂(k|k) = x̂(k|k-1) + K(k)[z(k) - h(x̂(k|k-1))]
- 协方差更新: P(k|k) = [I - K(k)H(k)]P(k|k-1)

其中，f(.) 为状态转移函数，h(.) 为观测函数，u(k) 为控制输入，Q(k) 为过程噪声协方差矩阵，R(k) 为测量噪声协方差矩阵，I 为单位矩阵。对于线性系统，f(.) 和 h(.) 分别简化为矩阵 F 和 H 的乘法。在EKF中，需要计算雅可比矩阵来进行线性化。

4. Matlab 代码实现

以下Matlab代码演示了基于EKF的无人机状态估计：

% EKF 更新步骤 K = P_pred * H' * inv(H * P_pred * H' + R); x = x_pred + K * (z - H * x_pred); P = (eye(4) - K * H) * P_pred; % 保存结果 x_history(:, k) = x; end % 绘图 plot(x_history(1,:), x_history(2,:)); xlabel('x'); ylabel('y'); title('无人机轨迹估计');

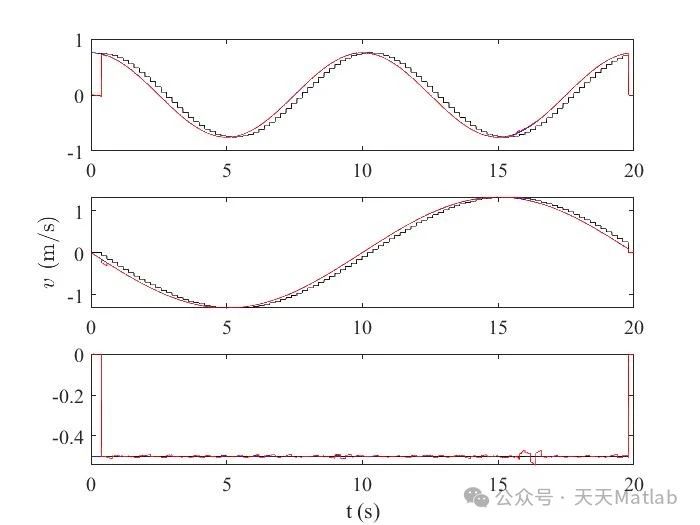

这段代码模拟了无人机在二维平面上的运动，并利用EKF进行状态估计。实际应用中，需要根据具体的无人机模型和传感器特性，调整状态方程、观测方程、噪声协方差等参数。

5. 结论

本文详细阐述了基于扩展卡尔曼滤波器进行无人机状态估计的方法，并提供了相应的Matlab代码实现。EKF能够有效地处理非线性系统中的噪声，提高状态估计的精度和可靠性。然而，EKF也存在一些局限性，例如线性化误差可能会导致估计精度下降。未来可以探索更高级的滤波算法，例如无迹卡尔曼滤波器(Unscented Kalman Filter, UKF)或粒子滤波器(Particle Filter)，以进一步提高无人机状态估计的性能。此外，实际应用中需要考虑更多因素，例如传感器融合、故障检测等，以构建更鲁棒的无人机状态估计系统。
