【信号去噪】基于ANC算法实现多通道主动噪声控制附Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

摘要: 主动噪声控制 (Active Noise Control, ANC) 技术作为一种有效的噪声抑制手段，近年来得到了广泛的研究和应用。本文深入探讨基于ANC算法的多通道主动噪声控制系统，重点分析多通道ANC的优势、算法原理以及系统设计关键问题。通过对滤波器结构、自适应算法和误差信号处理等方面的详细阐述，揭示多通道ANC系统在提升噪声抑制性能和适用范围方面的显著作用，并展望其未来的发展趋势。

关键词: 主动噪声控制；多通道；自适应滤波；最小均方误差算法；反馈控制

引言: 噪声污染日益严重地影响着人们的生活和工作环境。传统的被动噪声控制方法，例如采用隔音材料和吸声结构，在低频段噪声控制方面效果有限且往往伴随着体积和重量的增加。与之相比，主动噪声控制技术通过产生反向声波来抵消噪声，在低频噪声抑制方面具有显著优势，成为近年来噪声控制领域的研究热点。单通道ANC系统在简单噪声环境下表现良好，然而面对复杂的噪声场和多声源干扰，其性能受到限制。多通道ANC系统通过采用多个麦克风和扬声器，能够有效地处理空间相关的噪声信号，从而大幅提升噪声抑制效果，扩展了ANC技术的应用范围。

一、 多通道主动噪声控制系统原理

多通道ANC系统通常由多个误差传感器（麦克风）、多个控制单元（自适应滤波器）和多个扬声器构成。误差传感器采集待抑制的噪声信号，控制单元根据预设的算法计算出反向声波信号，并通过扬声器将其辐射到空间，从而与原始噪声进行抵消。与单通道ANC相比，多通道系统的主要优势体现在以下几个方面：

1. 空间滤波能力: 多个麦克风可以采集到空间不同位置的噪声信息，从而获得更全面的噪声场特征，提高了对复杂噪声场的适应能力。

2. 噪声源定位: 通过多麦克风阵列，可以对噪声源进行定位，从而更有效地控制反向声波的指向性和强度，提高噪声抑制效率。

3. 克服声波传播路径差异: 在多声源环境下，噪声信号到达不同麦克风的路径差异会影响噪声抑制效果。多通道系统通过多通道自适应滤波器，可以对不同路径上的噪声进行独立控制，从而有效地克服路径差异带来的影响。

4. 提高抑制带宽: 多通道系统可以扩展ANC系统的带宽，从而有效地抑制更宽频带的噪声。

二、 多通道ANC算法

多通道ANC系统中常用的自适应滤波算法包括：

1. 最小均方误差算法 (LMS): LMS算法是一种简单有效的自适应滤波算法，其计算量小，易于实现，但收敛速度相对较慢，稳态误差较大。在多通道ANC系统中，可以采用多通道LMS算法，即对每个通道分别使用LMS算法进行自适应滤波。

2. 归一化最小均方误差算法 (NLMS): NLMS算法是对LMS算法的改进，通过对滤波器系数的归一化处理，提高了算法的收敛速度和稳定性。多通道NLMS算法同样可以应用于多通道ANC系统。

3. 快速最小均方误差算法 (Fast LMS): Fast LMS算法通过减少计算量来提高LMS算法的效率，适用于通道数较多的多通道ANC系统。

4. 递归最小二乘算法 (RLS): RLS算法具有更快的收敛速度和更小的稳态误差，但计算量较大。在某些对收敛速度要求较高的应用中，可以考虑使用多通道RLS算法。

除了以上算法，还可以结合其他技术，例如约束最优滤波、空间谱估计等，进一步提升多通道ANC系统的性能。算法的选择需要根据实际应用场景和对计算量、收敛速度、稳态误差等方面的要求进行综合考虑。

三、 系统设计关键问题

多通道ANC系统设计中需要考虑以下关键问题：

1. 麦克风和扬声器的选型和布局: 麦克风和扬声器的性能和布局直接影响系统性能。需要选择具有良好频率响应和指向性的麦克风和扬声器，并合理安排其空间位置，以最大限度地提高噪声抑制效果。

2. 滤波器结构设计: 滤波器阶数和结构的选择会影响算法的复杂度和性能。需要根据噪声特性和系统要求选择合适的滤波器结构。

3. 自适应算法参数的选择: 自适应算法的参数，例如步长因子，直接影响算法的收敛速度和稳定性。需要根据实际情况进行优化选择。

4. 误差信号处理: 误差信号的质量直接影响噪声抑制效果。需要对误差信号进行预处理，例如滤波、降噪等，以提高算法的性能。

5. 反馈控制策略: 为了提高系统的鲁棒性和稳定性，需要设计合理的反馈控制策略，例如采用自适应步长控制或泄漏因子控制等方法。

四、 结论与展望

多通道主动噪声控制技术凭借其优异的噪声抑制性能和广泛的适用范围，在各个领域展现出巨大的应用潜力。本文深入探讨了多通道ANC系统的原理、算法和设计关键问题，为相关研究和应用提供了一定的理论基础和参考。未来，多通道ANC技术的研究方向将集中在以下几个方面：

1. 算法优化: 开发更高效、更鲁棒的自适应算法，以提高噪声抑制效果和适应更复杂噪声环境的能力。

2. 系统集成: 将多通道ANC技术与其他噪声控制技术，例如被动噪声控制技术，进行集成，以实现更全面的噪声控制效果。

3. 智能化: 结合人工智能和机器学习技术，实现自适应和智能化的噪声控制。

4. 应用拓展: 将多通道ANC技术应用于更多领域，例如航空航天、汽车、建筑等。

📣 部分代码

phi1 = 90;  % angle in degree

phi2 = 0;

the1 = 60;

the2 = 20;

c = 345;  % sound speed(m/s)

r11 = sqrt((r1 * cosd(the1) - L1 * cosd(phi1))^2 + (r1 * sind(the1) - L1 * sind(phi1))^2);  % y1 to e1

r22 = sqrt((r2 * cosd(the2) - L2 * cosd(phi2))^2 + (r2 * sind(the2) - L2 * sind(phi2))^2);  % y2 to e2

r21 = sqrt((r1 * cosd(the1) - L2 * cosd(phi2))^2 + (r1 * sind(the1) - L2 * sind(phi2))^2);  % y2 to e1

r12 = sqrt((r2 * cosd(the2) - L1 * cosd(phi1))^2 + (r2 * sind(the2) - L1 * sind(phi1))^2);  % y1 to e2

tr1 = r1 / c;  % required time for traveling

tr2 = r2 / c;

tr11 = r11 / c;

tr22 = r22 / c;

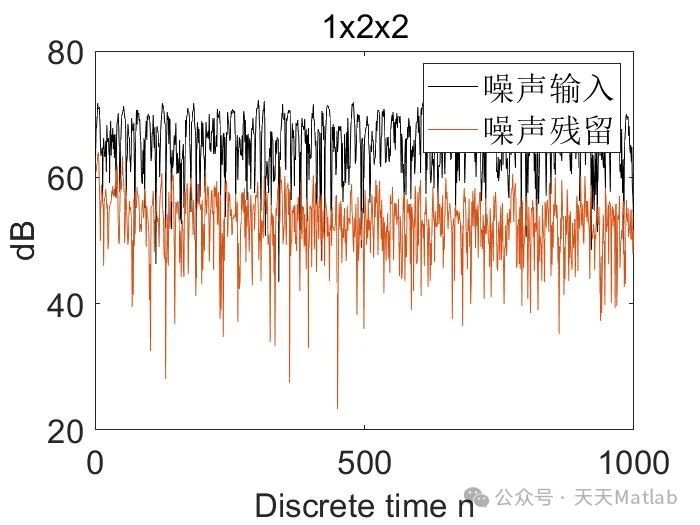

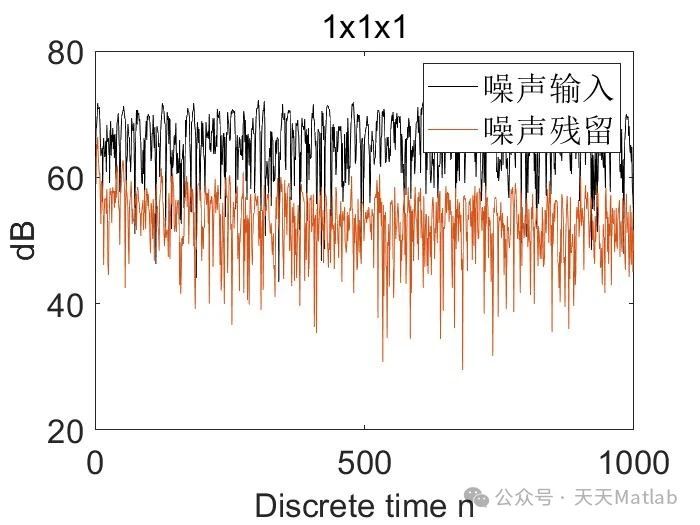

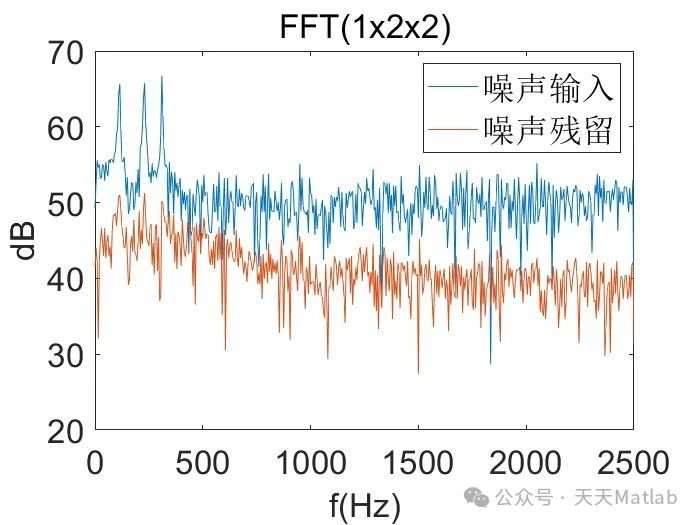

⛳️ 运行结果
