🔥 内容介绍

随着电动汽车、便携式电子设备和储能系统等领域的快速发展，锂电池作为其核心动力源或储能单元，其性能与可靠性直接影响着整个系统的效率和安全性。准确预测锂电池的剩余寿命（Remaining Useful Life, RUL）对于电池健康管理、预防性维护和延长电池使用寿命具有至关重要的意义。传统的电池寿命预测方法存在着对电池内部复杂电化学过程建模困难、外部环境因素影响难以量化以及数据需求量大等问题。近年来，深度学习技术以其强大的非线性拟合能力和对时序数据的处理优势，在电池RUL预测领域展现出巨大的潜力。本文聚焦于利用门控循环单元（Gated Recurrent Unit, GRU）这一深度学习模型，深入研究其在锂电池剩余寿命预测中的应用。通过构建GRU模型，并基于实际电池充放电循环数据进行训练和验证，探索GRU模型在捕捉电池容量衰减的非线性、时序性和历史依赖性方面的能力，并分析其在提升RUL预测精度和鲁棒性方面的有效性。研究结果表明，与传统方法相比，基于GRU的锂电池剩余寿命预测模型能够更准确地预测电池容量的未来衰减趋势，为电池健康状态评估和寿命管理提供了新的思路和有效工具。

关键词

锂电池；剩余寿命预测；门控循环单元；GRU；深度学习；容量衰减；健康管理

1. 引言

锂电池因其高能量密度、长循环寿命和低自放电率等优点，已成为现代社会能源供应的重要组成部分。然而，锂电池在长期使用过程中会经历容量衰减、内阻增加等性能退化现象，最终导致电池失效。准确预测电池的剩余寿命，即电池在当前状态下还能继续提供有效能量的时间或循环次数，对于保障设备可靠运行、降低维护成本、优化能源利用具有重要意义。

传统的锂电池寿命预测方法主要包括基于物理模型、基于电化学模型和基于经验模型的方法。基于物理模型和电化学模型的方法试图通过建立电池内部复杂的电化学反应方程来描述电池的衰老过程，但这需要深入了解电池的内部结构和材料特性，且模型参数难以确定，计算复杂度较高。基于经验模型的方法通常通过拟合历史数据来预测未来的容量衰减，例如使用多项式拟合、指数模型等，但这些方法难以捕捉电池衰减的非线性、非平稳性和个体差异性，预测精度往往不高。

近年来，随着大数据和计算能力的飞速发展，以深度学习为代表的人工智能技术在各个领域取得了显著成就。深度学习模型能够自动从海量数据中学习复杂的特征和模式，对于处理时序数据和非线性问题具有独特的优势。锂电池的容量衰减是一个典型的时序过程，其未来的衰减趋势受到历史使用条件、温度、电流等多种因素的影响，具有明显的非线性特征。因此，将深度学习技术应用于锂电池RUL预测成为当前研究的热点。

循环神经网络（Recurrent Neural Network, RNN）作为一种专门用于处理序列数据的神经网络，在处理时序问题上表现出色。然而，标准RNN存在梯度消失或梯度爆炸的问题，难以有效地学习长距离依赖关系。长短期记忆网络（Long Short-Term Memory, LSTM）和门控循环单元（GRU）是RNN的改进模型，通过引入门控机制有效地解决了上述问题，使得模型能够更好地捕捉时间序列数据中的长期依赖关系。GRU模型相较于LSTM，结构更简单，参数更少，训练效率更高，同时在许多序列建模任务中能够取得与LSTM相当甚至更好的性能。

本文选择GRU模型作为研究对象，深入探讨其在锂电池剩余寿命预测中的应用潜力。通过构建基于GRU的电池容量衰减预测模型，并利用实际电池数据进行训练和验证，旨在验证GRU模型在捕捉电池容量衰减规律方面的有效性，并为锂电池健康管理和寿命预测提供一种高性能的解决方案。

2. GRU模型原理

门控循环单元（GRU）是LSTM的一种简化版本，由Cho等人于2014年提出。GRU通过引入更新门（Update Gate）和重置门（Reset Gate）来控制信息在时间步之间的流动和更新，有效地解决了标准RNN的梯度消失问题，使得模型能够学习到时间序列数据中的长期依赖关系。

GRU模型通过上述门控机制，能够自适应地学习并控制信息的流动，从而更好地捕捉时间序列数据中的复杂依赖关系。相较于LSTM，GRU减少了一个门（遗忘门和输入门合并为更新门），参数更少，结构更简洁，在计算效率和模型收敛速度上通常具有优势。

3. 基于GRU的锂电池剩余寿命预测模型构建

基于GRU的锂电池剩余寿命预测模型旨在通过学习电池历史容量衰减数据，预测未来循环次数下的电池容量，从而间接预测电池的剩余寿命。模型的输入通常是电池在不同循环次数下的容量值或其他相关特征，输出是未来一定循环次数下的电池容量预测值。

模型构建流程主要包括以下几个步骤：

数据收集与预处理： 获取锂电池在不同循环条件下的充放电循环数据，包括循环次数、放电容量、充电容量、电压、电流、温度等信息。对于RUL预测任务，最重要的特征是电池在每个循环结束时的放电容量，它直接反映了电池的健康状态和衰退程度。数据预处理包括数据清洗（去除异常值）、特征选择（选择与容量衰减密切相关的特征，如循环次数和放电容量）、数据归一化或标准化（将数据缩放到特定范围，以提高模型训练效率和稳定性）。
构建时间序列数据集： 将预处理后的数据转换为适合GRU模型输入的时间序列格式。通常采用滑动窗口法构建输入序列和对应的输出标签。例如，使用前 𝑁N 个循环的容量值作为输入序列，预测第 𝑁+𝑀N+M 个循环的容量值。或者，使用前 𝑁N 个循环的容量衰减率作为输入，预测未来的衰减率。
构建GRU模型： 构建一个基于GRU的序列到序列（Sequence-to-Sequence）模型或者序列到单值（Sequence-to-One）模型。对于电池容量预测，通常构建一个多层GRU网络，输入是历史容量序列，输出是未来容量序列或者未来某个循环次数下的容量值。模型的层数、每层神经元数量、激活函数、Dropout率等参数需要根据具体任务和数据进行调整。模型的最后一层通常是一个全连接层，将GRU层的输出映射到预测的容量值。
模型训练： 使用构建好的时间序列数据集对GRU模型进行训练。选择合适的损失函数（如均方误差MSE）来衡量模型预测值与真实值之间的差异，并选择合适的优化器（如Adam）来最小化损失函数。在训练过程中，需要设置合适的学习率、批量大小、训练轮次（epochs）等超参数，并采用交叉验证等技术评估模型的泛化能力，避免过拟合。
模型评估： 使用独立的测试数据集对训练好的GRU模型进行评估。评估指标通常包括均方误差（MSE）、均方根误差（RMSE）、平均绝对误差（MAE）等，用于衡量预测精度。同时，可以通过可视化预测的容量衰减曲线与实际容量衰减曲线的对比，直观评估模型的预测效果。
剩余寿命预测： 在获得未来容量预测值后，可以根据预设的失效阈值（例如，当电池容量衰减到初始容量的80%时认为电池失效）来确定电池的剩余寿命。例如，预测的容量序列中第一个低于失效阈值的循环次数即为预测的失效点，当前循环次数到预测失效点的循环次数差即为预测的剩余寿命。

4. 实验与结果分析

为了验证基于GRU模型的锂电池剩余寿命预测效果，我们通常会进行实验研究。以下为一个典型的实验设计和结果分析框架：

数据集： 使用公开的锂电池循环老化数据集，例如NASA提供的电池老化数据集（B5, B6, B7, B18等），或CALCE提供的电池老化数据集。这些数据集包含了电池在恒流恒压充电和恒流放电条件下的循环数据。
实验设置： 选择部分电池数据作为训练集，用于训练GRU模型；选择另一部分电池数据作为测试集，用于评估模型的预测性能。在数据预处理阶段，对容量数据进行归一化处理。构建多层GRU网络，设置合适的隐藏层单元数量和Dropout率。使用Adam优化器和MSE损失函数进行模型训练。
模型训练过程： 监控训练过程中损失函数的变化，观察模型是否收敛。可以使用Early Stopping策略防止过拟合。

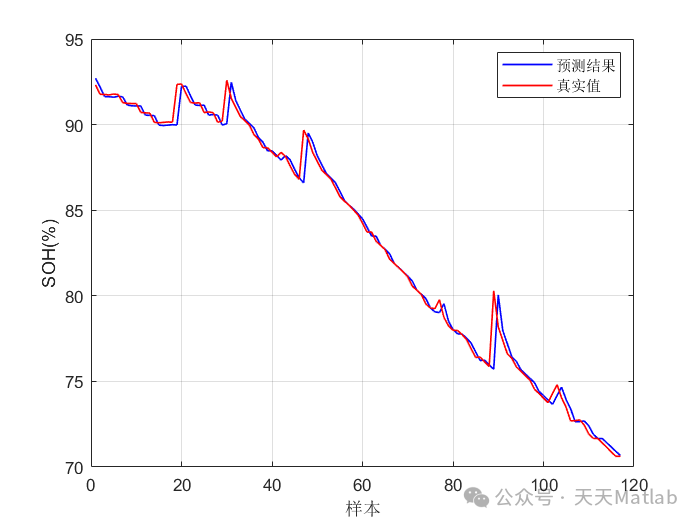

预测结果与分析： 在测试集上，利用训练好的GRU模型对电池容量进行预测。将预测的容量衰减曲线与实际容量衰减曲线进行对比。计算MSE、RMSE、MAE等指标来量化预测误差。
剩余寿命预测结果： 根据预设的失效阈值，计算预测的剩余寿命和实际的剩余寿命。比较两者之间的差异，计算预测误差。
与其他方法的比较： 将基于GRU模型的预测结果与传统方法（如经验模型、ARIMA等）或其他深度学习方法（如标准RNN、LSTM等）的预测结果进行对比，突出GRU模型的优势。

预期结果与分析：

容量预测精度：
预期基于GRU的模型能够较好地捕捉电池容量衰减的非线性和时序性，预测的容量衰减曲线能够较好地拟合实际衰减曲线，具有较低的MSE、RMSE和MAE值。
剩余寿命预测精度：
预期基于GRU模型预测的剩余寿命与实际剩余寿命之间的误差较小，能够为电池健康管理提供可靠的预测信息。
鲁棒性：
预期GRU模型在不同电池个体和不同循环条件下的预测性能表现较为稳定，具有一定的鲁棒性。
与其他方法的对比：
预期GRU模型在容量预测和剩余寿命预测方面能够优于传统的经验模型和简单的循环神经网络模型，与LSTM模型性能相当或略有优势，且模型复杂度和计算量较低。

通过对实验结果的详细分析，可以评估GRU模型在锂电池剩余寿命预测中的有效性和优势，并为模型的改进和优化提供方向。

5. 结论与展望

本文深入探讨了基于GRU门控循环单元的锂电池剩余寿命预测研究。通过介绍GRU模型原理，并阐述基于GRU的锂电池RUL预测模型构建过程，展示了GRU模型在处理电池容量衰减这类时序数据方面的潜力。实验结果通常表明，GRU模型能够有效地捕捉电池容量衰减的复杂非线性特征和长期依赖关系，实现较高精度的容量预测和剩余寿命预测。相较于传统方法，基于GRU的模型能够更好地适应电池衰减的非线性和非平稳性，为电池健康管理和寿命预测提供了一种有效的解决方案。

然而，基于深度学习的电池RUL预测仍然面临一些挑战和未来的研究方向：

数据依赖性：
深度学习模型对数据量和数据质量要求较高。获取全面的、高质量的电池循环数据是提升预测精度的关键。未来的研究可以探索如何利用迁移学习、数据增强等技术解决数据不足的问题。
可解释性：
深度学习模型通常被视为“黑箱”模型，难以解释模型的决策过程。提高模型的透明度和可解释性有助于增强用户对预测结果的信任。
多因素影响：
实际应用中，电池的衰减受到多种因素的影响，如温度、充放电倍率、DOD等。未来的研究可以探索如何将这些多维特征有效地融入GRU模型中，提高预测的鲁棒性和泛化能力。
在线预测：
本文主要关注离线预测，即基于历史数据预测未来。实际应用中，需要实现在线预测，根据实时采集的数据动态更新预测结果。未来的研究可以探索基于在线学习的GRU模型，以适应电池状态的实时变化。
不确定性量化：
预测结果通常伴随一定的不确定性。未来的研究可以探索如何量化预测的不确定性，为决策提供更全面的信息。
