【电网预测】智能电网分布式模型预测控制的博弈论方法附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

智能电网分布式模型预测控制的博弈论方法是一种结合了模型预测控制（MPC）和博弈论的先进控制策略，用于解决智能电网中分布式能源（DER）的优化调度和控制问题。以下是其详细介绍：

1. 智能电网中的分布式模型预测控制

• 原理

  ：分布式模型预测控制是一种基于模型的滚动优化控制方法。它通过建立智能电网的动态模型，预测系统未来的状态，并在每个控制周期内求解一个有限时域的优化问题，以确定当前的最优控制策略。在智能电网中，分布式模型预测控制可以用于协调分布式能源资源（如太阳能光伏、风力发电、储能系统等）的运行，以实现系统的经济高效运行、电压稳定和功率平衡等目标。

• 优点

  ：具有良好的动态性能和鲁棒性，能够处理系统中的约束条件，如功率平衡约束、电压限制、设备容量限制等。同时，它可以根据实时的系统状态和预测信息进行在线优化，适应电网运行条件的变化。

2. 引入博弈论的必要性

• 分布式决策

  ：智能电网中存在多个分布式能源生产者和消费者，他们各自具有不同的利益和目标。例如，分布式能源生产者希望最大化自己的收益，而消费者则希望最小化用电成本。传统的集中式控制方法难以协调这些不同主体的利益，而博弈论提供了一种有效的工具来分析和解决分布式决策问题。

• 资源竞争与协调

  ：分布式能源之间可能存在对电网资源（如输电线路容量、变电站容量等）的竞争。博弈论可以帮助分析不同主体在资源竞争中的行为，并设计合理的协调机制，以实现资源的有效分配和系统的整体优化。

3. 博弈论方法在分布式模型预测控制中的应用

• 非合作博弈

  ：在非合作博弈中，每个参与者（如分布式能源生产者或消费者）根据自己的利益和目标独立地做出决策，不考虑其他参与者的行为对自己的影响。在智能电网中，可以将分布式能源的功率调度问题建模为非合作博弈。例如，每个分布式能源生产者根据市场价格和自身的发电成本，通过求解自己的优化问题来确定最优的发电功率。这种情况下，纳什均衡是一个重要的概念，它是指在其他参与者策略不变的情况下，每个参与者都无法通过改变自己的策略来提高自己的收益。通过分析纳什均衡，可以得到分布式能源在非合作情况下的功率分配结果。

• 合作博弈

  ：合作博弈强调参与者之间的合作与协调，以实现共同的目标或获得更大的整体利益。在智能电网中，分布式能源可以通过合作形成联盟，共同优化联盟内的资源分配和功率调度。例如，多个分布式能源生产者可以联合起来，与电网运营商进行谈判，以争取更有利的电价政策或电网接入条件。合作博弈中的核心概念是联盟的稳定性和收益分配。常用的方法有夏普利值法等，用于合理地分配联盟的收益，确保每个参与者都能从合作中获得一定的利益，从而激励他们参与合作。

• Stackelberg 博弈

  ：Stackelberg 博弈是一种具有领导者 - 跟随者结构的博弈模型。在智能电网中，通常将电网运营商作为领导者，分布式能源作为跟随者。电网运营商首先制定一些政策或策略（如电价政策、功率调节指令等），分布式能源根据领导者的决策来调整自己的行为。通过 Stackelberg 博弈，可以分析电网运营商如何通过合理的政策引导分布式能源的行为，以实现系统的整体优化，同时也考虑了分布式能源在给定政策下的最优反应。

4. 基于博弈论的分布式模型预测控制算法

• 算法框架

  ：通常包括以下几个步骤。首先，建立智能电网的分布式模型预测控制模型，包括系统的动态方程、约束条件和目标函数。然后，根据具体的博弈论方法（如非合作博弈、合作博弈或 Stackelberg 博弈），将优化问题分解为多个子问题，每个子问题对应一个参与者的决策问题。在每个控制周期内，参与者根据当前的系统状态和其他参与者的信息，求解自己的子问题，得到最优的控制策略。最后，通过信息交互和迭代更新，使系统逐渐收敛到一个稳定的状态，即博弈的均衡点。

• 求解方法

  ：对于不同的博弈论问题，有不同的求解方法。例如，非合作博弈中的纳什均衡可以通过迭代算法（如最佳反应动态、投影动态等）来求解；合作博弈中的联盟形成和收益分配问题可以通过组合优化算法来解决；Stackelberg 博弈可以通过先求解跟随者的最优反应函数，再代入领导者的优化问题中求解。

5. 应用案例与效果

• 应用案例

  ：在一些实际的智能电网项目中，已经开始应用基于博弈论的分布式模型预测控制方法。例如，在一个包含多个分布式光伏电站和储能系统的微电网中，通过设计合适的博弈模型，协调光伏电站和储能系统的充放电策略，以实现微电网的稳定运行和经济效益最大化。

• 效果

  ：与传统的控制方法相比，基于博弈论的分布式模型预测控制方法能够更好地考虑分布式能源的个体利益和系统的整体利益，提高了系统的灵活性和鲁棒性。在经济方面，能够实现更合理的资源分配，降低系统的运行成本；在技术方面，有助于提高电网的稳定性和可靠性，减少功率波动和电压偏差等问题。

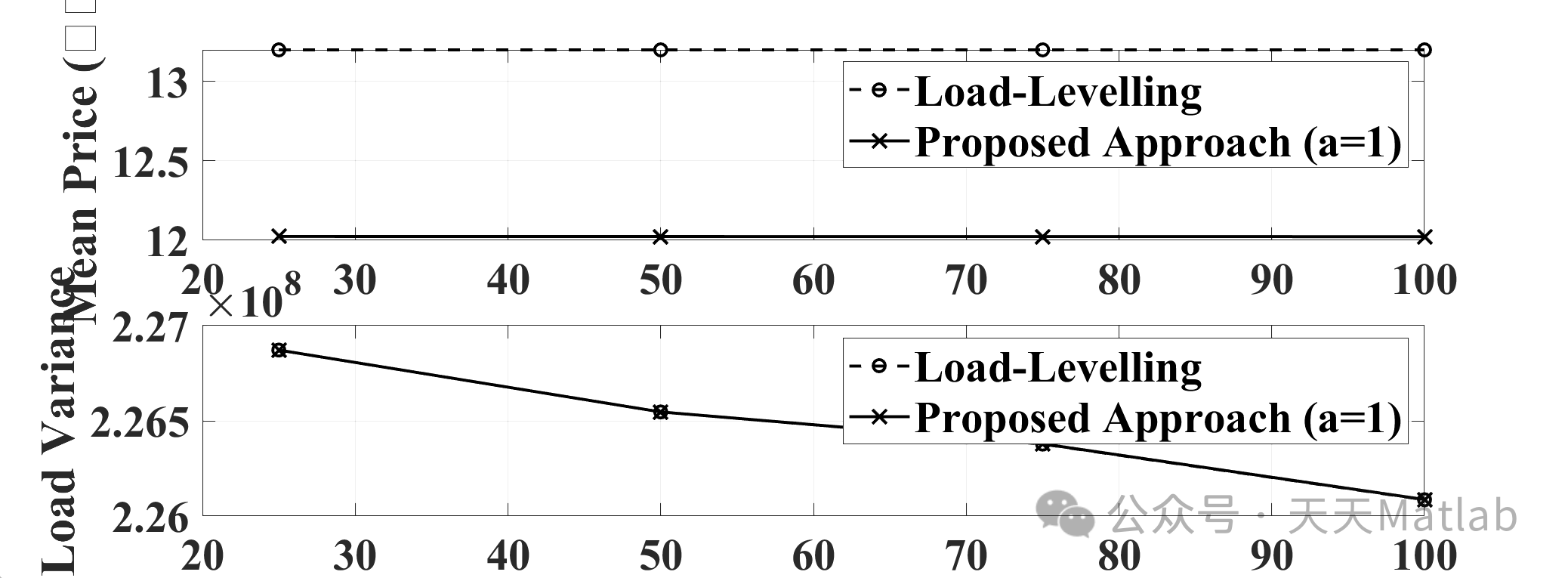

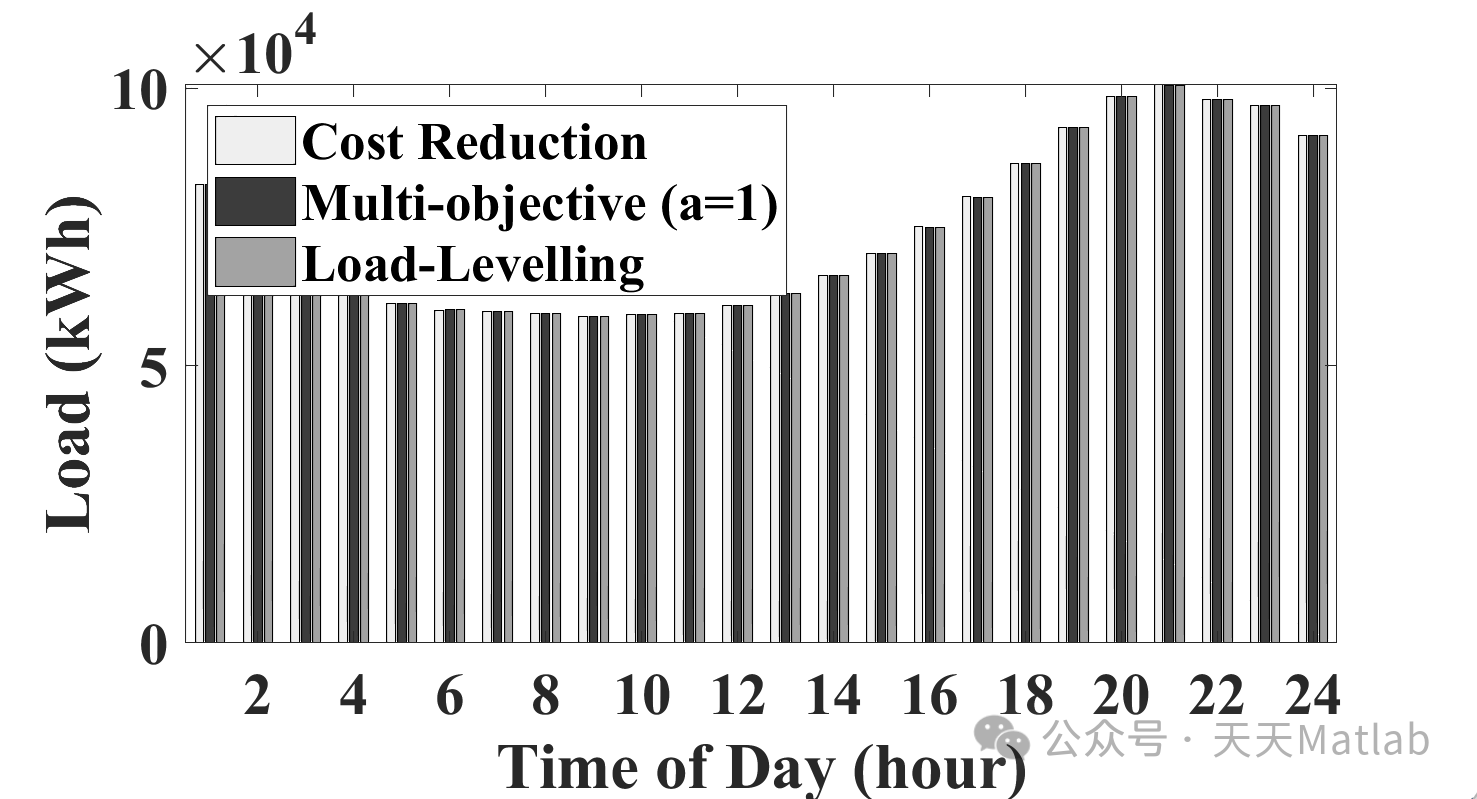

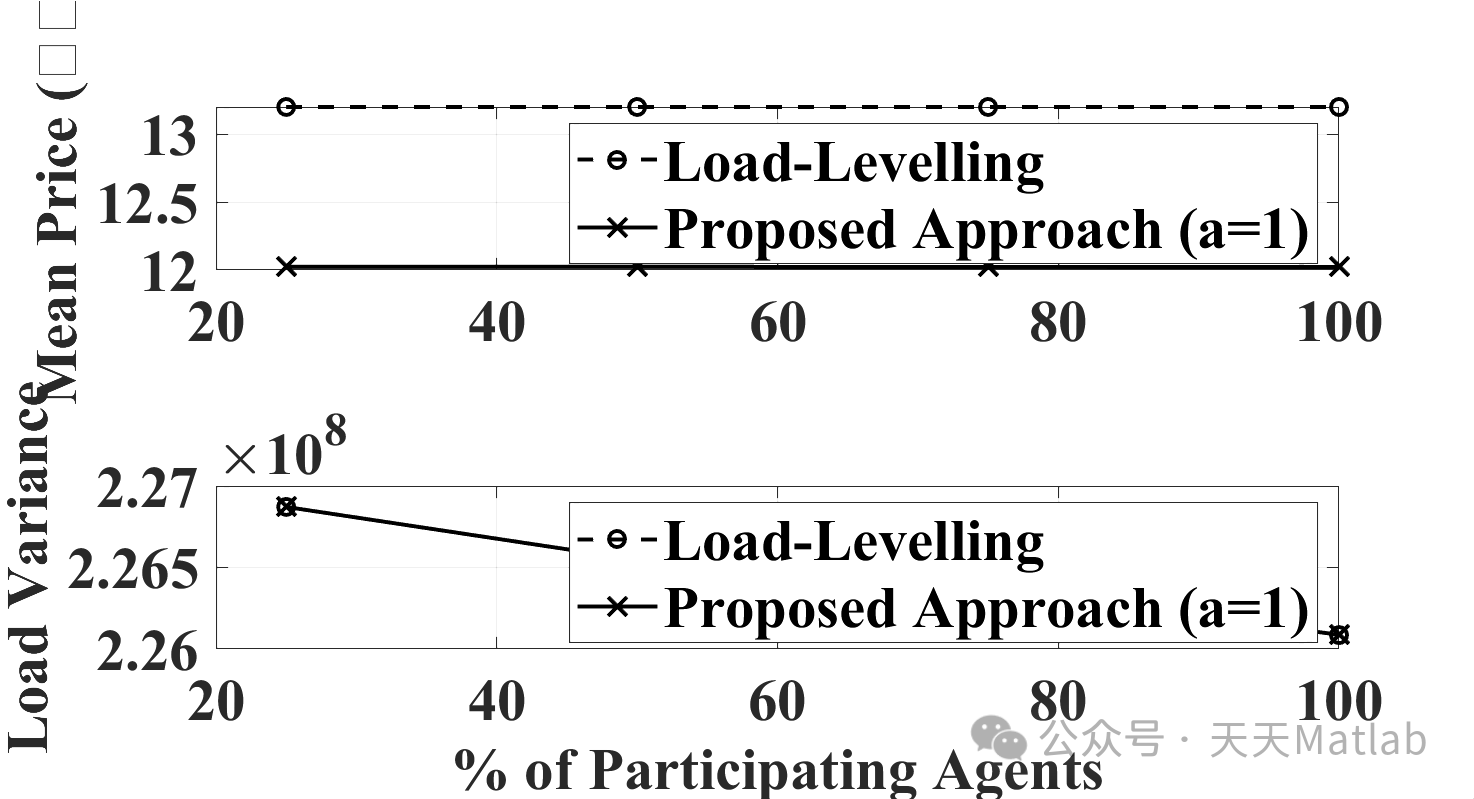

⛳️ 运行结果

🔗 参考文献

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
