摘要: 信号分解是信号处理领域的核心问题，其目标在于将复杂信号分解为若干具有物理意义的独立分量，以便更好地理解信号的本质特征。近年来，辛几何模态分解 (Symplectic Geometry Mode Decomposition, SGMD) 作为一种新型的非线性信号分解方法，凭借其在处理非平稳非线性信号方面的优越性能，受到了广泛关注。然而，有效地可视化SGMD分解得到的众多分量，并直观地展现其时间-频率特征以及相互之间的关系，仍然是一个挑战。本文将深入探讨基于SGMD的信号分解分量可视化方法，涵盖多种可视化技术的选择、优缺点比较以及在不同类型信号中的应用案例，并对未来研究方向进行展望。

关键词: 辛几何模态分解 (SGMD)，信号分解，可视化，时间-频率分析，非线性信号

1. 引言

信号分解旨在将复杂的信号分解成若干相对简单的、具有物理意义的子分量。传统的信号分解方法，如傅里叶变换、小波变换等，在处理平稳信号方面表现出色，但对于非平稳非线性信号，其分解效果往往不尽如人意。SGMD作为一种新兴的非线性信号处理方法，基于辛几何理论，能够有效地分解非平稳非线性信号，并提取其内在的模态分量。它克服了经验模态分解 (Empirical Mode Decomposition, EMD) 方法中模态混叠等问题，并具有更好的适应性和稳定性。然而，SGMD分解通常会产生大量的模态分量，如何有效地对其进行可视化，清晰地展现各个分量的特性及其相互关系，成为理解SGMD分解结果的关键。

2. SGMD分解原理简述

SGMD算法的核心思想是将信号分解为一系列具有不同频率和振幅的本征函数，这些本征函数构成系统的模态分量。该算法通过构建信号的辛几何框架，利用辛算子迭代求解信号的本征值和本征函数，从而实现信号的分解。与EMD相比，SGMD具有以下优点：1）避免了EMD中模态混叠的问题；2）具有更好的抗噪性能；3）能够处理更复杂的非线性信号。

3. SGMD分解分量可视化方法

有效的可视化方法对于理解SGMD分解结果至关重要。常用的可视化技术包括：

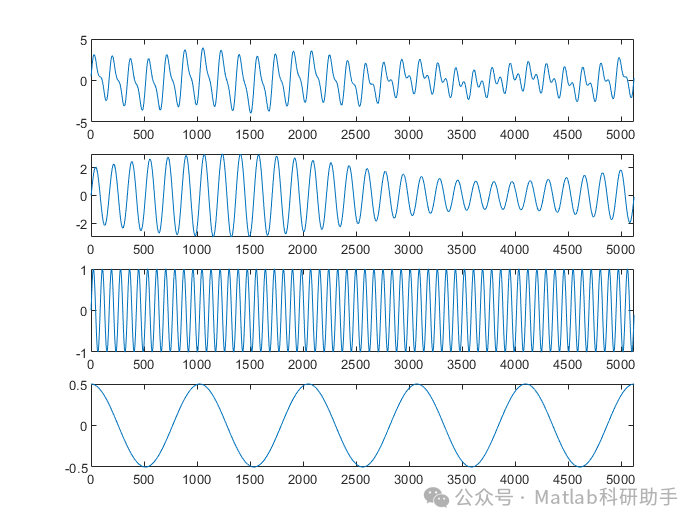

(1) 时域波形图: 这是最直观的方法，能够直接显示每个模态分量的时域特性。通过比较不同模态分量的波形，可以初步了解其频率和振幅特性。然而，对于复杂的信号，仅依靠时域波形图难以全面展现其特性。

(2) 频谱图: 通过对每个模态分量进行傅里叶变换或短时傅里叶变换 (Short Time Fourier Transform, STFT)，可以得到其频谱图，直观地展现每个分量的频率成分。对于非平稳信号，STFT比傅里叶变换更有效。

(3) 时频图: 对于非平稳信号，时频图能够同时展现信号的时间和频率信息。常用的时频分析方法包括STFT、小波变换、Wigner-Ville分布等。将这些方法应用于SGMD分解得到的每个模态分量，可以更全面地展现其时间-频率特性。选择合适的时频表示方法需要考虑信号的特性和计算复杂度。

(4) 三维可视化: 对于多维信号或需要展现多个模态分量之间关系的情况，三维可视化技术是有效的选择。例如，可以利用三维曲面图或体绘制技术，将时间、频率和振幅信息结合起来，更直观地展现信号的特性。

(5) 关联性分析与可视化: 可以通过计算不同模态分量之间的相关系数或互信息等指标，量化它们之间的关系，并利用热力图或网络图等方式进行可视化，揭示模态分量之间的相互作用。

4. 不同类型信号中的应用案例

SGMD及其可视化技术已经在多种领域得到了应用，例如：机械故障诊断、地震信号分析、生物医学信号处理等。例如，在机械故障诊断中，SGMD可以将复杂的振动信号分解为若干模态分量，每个分量对应于不同的故障类型或部件。通过对这些模态分量的时频图进行分析，可以有效地识别故障类型和定位故障位置。

5. 讨论与展望

本文综述了基于SGMD的信号分解分量可视化方法。虽然已经有一些有效的可视化技术，但仍然存在一些挑战：

高维数据可视化: 对于高维信号或大量模态分量，如何有效地进行可视化仍然是一个难题。需要开发新的可视化技术来处理这类数据。
可视化结果的定量分析: 目前的许多可视化方法主要依赖于人工分析，缺乏定量化的指标来评估可视化结果的有效性。未来的研究需要发展更有效的定量分析方法。
自适应可视化: 根据不同的信号特性和分析目标，选择合适的可视化方法至关重要。开发自适应的可视化技术，能够根据信号的特点自动选择最合适的可视化方法，将是未来的研究方向。

6. 结论

SGMD作为一种有效的非线性信号分解方法，为复杂信号的分析提供了新的工具。有效的可视化技术是理解SGMD分解结果的关键。本文对基于SGMD的信号分解分量可视化方法进行了综述，并对未来研究方向进行了展望，期望为相关研究提供参考。未来研究需要关注高维数据可视化、可视化结果的定量分析以及自适应可视化技术的发展。
