机器人路径规划是移动机器人领域的核心问题之一，其目标是在给定环境中找到从起始点到目标点的最优或次优路径。传统路径规划算法，如Dijkstra、A*等，在处理复杂动态环境和时延约束方面存在局限性。时延Petri网（Timed Petri Nets, TPN）是一种能够有效建模和分析具有时延特性的离散事件系统的工具。然而，将TPN直接应用于大规模路径规划问题时，可能会面临状态空间爆炸的挑战。蚁群优化（Ant Colony Optimization, ACO）作为一种受自然界蚁群觅食行为启发的仿生算法，在解决组合优化问题方面表现出色。本文深入研究了基于蚁群算法的时延Petri网(ACOTPN)机器人路径规划算法。首先，详细阐述了如何利用时延Petri网对机器人工作环境进行建模，并考虑路径规划中的时延因素。接着，探讨了如何将蚁群优化算法的思想融入到TPN的演化过程中，构建ACOTPN模型，从而引导蚁群在TPN的状态空间中搜索最优路径。进一步，设计了ACOTPN算法的具体实现细节，包括环境建模、TPN结构设计、时延设置、信息素更新策略以及状态转移规则等。最后，通过仿真实验验证了ACOTPN算法在复杂环境下的有效性和鲁越性，并与其他传统算法进行了对比分析，结果表明ACOTPN算法在处理时延约束下的机器人路径规划问题上具有显著优势。

关键词： 机器人路径规划；时延Petri网；蚁群优化； ACOTPN；复杂环境；时延约束

1. 引言

随着机器人技术的飞速发展，移动机器人在工业生产、服务业、军事、医疗等领域的应用日益广泛。作为移动机器人自主性的关键环节，路径规划一直备受研究者关注。路径规划旨在为机器人在已知或未知环境中寻找一条无碰撞且满足特定约束条件的路径，通常以最短距离、最少时间或最低能耗等作为优化目标。

传统的路径规划算法，如基于图搜索的Dijkstra算法和A*算法，在静态和已知的环境中能够有效地找到最优路径。然而，在动态环境或存在时延的场景下，这些算法的性能会受到较大影响。例如，机器人移动、传感器感知、通信传输等环节都可能存在时延，这些时延会影响机器人对环境状态的判断和决策的及时性，进而导致规划路径失效甚至发生碰撞。因此，如何在考虑时延约束的情况下进行有效的机器人路径规划是当前研究面临的重要挑战。

时延Petri网作为一种强大的形式化建模工具，能够清晰地描述系统中事件的发生顺序以及事件之间的并发、冲突、同步等关系，并且可以方便地引入时延参数来刻画系统的动态行为。将TPN应用于机器人路径规划，可以有效地建模机器人与环境的交互过程，以及路径规划过程中涉及的各种时延。然而，Petri网的分析通常依赖于可达图的构建，对于大规模复杂系统，可达图可能面临状态空间爆炸的问题，使得直接基于TPN进行路径规划变得困难。

蚁群优化算法作为一种典型的群体智能算法，具有良好的全局搜索能力和鲁棒性，适用于解决NP-hard问题。其核心思想是通过模拟蚂蚁在寻找食物过程中留下的信息素痕迹，引导后续蚂蚁以更高的概率选择信息素浓度较高的路径，从而逐步收敛到最优解。ACO算法已被成功应用于解决旅行商问题、二次分配问题、网络路由等领域。将ACO算法与TPN相结合，可以利用ACO算法的搜索能力来克服TPri网状态空间爆炸的难题，并在TPN的框架下有效地搜索包含时延信息的路径。

本文旨在提出一种基于蚁群算法的时延Petri网(ACOTPN)机器人路径规划算法。该算法将TPN作为环境和机器人行为的建模工具，并利用ACO算法作为搜索机制，在考虑时延的情况下为机器人规划出一条可行的路径。本文将详细阐述ACOTPN算法的构建、实现以及仿真验证过程。

2. 时延Petri网(TPN)建模机器人工作环境

时延Petri网是在传统Petri网的基础上引入时延概念的一种扩展。在TPN中，变迁的触发可能需要满足一定的时延条件，或者变迁的触发会消耗一定的时间。这种时延特性使得TPN能够更精确地描述现实世界中具有时间约束的系统。

在机器人路径规划问题中，我们可以将机器人工作环境抽象为一个网格地图或节点图。环境中的每个可通行区域或节点可以对应TPN中的一个库所(Place)，表示机器人可能处于的位置状态。机器人从一个位置移动到另一个位置的行为可以对应TPN中的一个变迁(Transition)，表示位置状态的转移。

TPN的结构可以根据具体的环境特点进行设计。对于网格地图，每个网格单元对应一个库所，相邻可通行网格之间的移动对应一个变迁。对于节点图，每个节点对应一个库所，节点之间的连线对应一个变迁。库所中的标识(Marking)表示机器人的当前位置。初始标识表示机器人的起始位置，目标标识表示机器人的目标位置。

TPN建模的关键要素：

库所(Place):
表示机器人可能处于的位置或状态。例如，网格地图中的一个单元格，或者节点图中的一个节点。库所中的标识表示机器人是否在该位置。
变迁(Transition):
表示机器人从一个位置转移到另一个位置的行为。例如，从一个网格移动到相邻网格，或者从一个节点移动到另一个节点。
弧(Arc):
连接库所和变迁，表示库所中的标识参与变迁的使能或变迁触发后产生的标识。
时延(Delay):
附加在变迁上的时间属性，表示变迁触发所需的时间或触发后产生的效果延迟的时间。在路径规划中，通常将时延设置在表示机器人移动的变迁上，代表移动所需的时间。
标识(Marking):
库所中标记的数量，表示系统当前的状态。在路径规划中，通常表示机器人当前所处的位置。

通过TPN建模，我们可以将复杂的路径规划问题转化为TPN的可达性问题或在满足时延约束下的变迁序列问题。然而，正如前文所述，直接基于TPN进行路径规划可能面临状态空间爆炸的问题。因此，需要引入有效的搜索策略来解决这一难题。

3. 蚁群优化算法与TPN的结合

蚁群优化算法的核心思想在于利用群体智能进行搜索。蚂蚁在寻找食物时会留下信息素，信息素浓度越高的地方被后续蚂蚁选择的概率越大。这种正反馈机制使得蚁群能够逐步收敛到最优路径。将ACO算法应用于TPN，其主要思想是让“蚂蚁”在TPN的状态空间中进行搜索，通过模拟信息素的积累和挥发过程，引导“蚂蚁”找到最优或次优的变迁序列，从而对应着一条最优或次优的路径。

ACOTPN算法的基本框架：

初始化:
在TPN模型上随机放置一定数量的“蚂蚁”，并在所有变迁（对应移动行为）上初始化信息素。
蚂蚁移动:

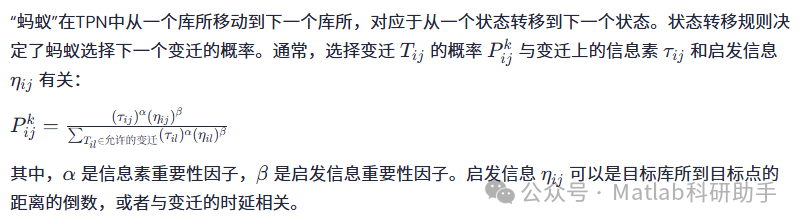

每只“蚂蚁”从当前库所出发，根据一定的概率规则选择下一个可触发的变迁进行移动。选择变迁的概率与变迁上的信息素浓度以及启发信息有关。
路径构建与时延计算:
每只“蚂蚁”在TPN中移动，记录经过的变迁序列，构成一条路径。同时，计算沿着该路径移动所需的总时延（即经过的变迁的时延累加）。
信息素更新:

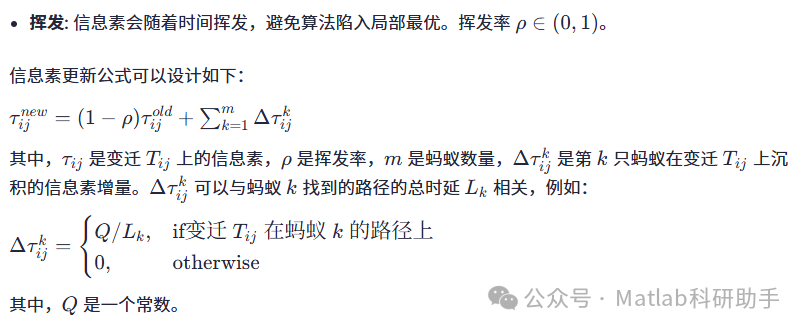

当所有“蚂蚁”完成一次搜索循环后，根据它们找到的路径的质量（例如，路径总时延或路径长度），更新变迁上的信息素。表现越好的路径对应的变迁会获得更多的信息素。信息素同时也会随着时间挥发。
迭代搜索:
重复步骤2-4，直到满足终止条件（例如，达到最大迭代次数或找到满意的路径）。
路径提取:
从信息素浓度最高的变迁序列中提取最优路径。

关键的结合点：

状态空间:
TPN的可达图构成了ACO算法的搜索空间。每个可达标识可以看作是一个“节点”，变迁的触发可以看作是“边”。
信息素:
信息素沉积在TPN的变迁上，表示通过该变迁（即进行该移动）的“优劣程度”。
启发信息:
除了信息素，还可以引入启发信息来引导蚂蚁的搜索方向。例如，可以利用机器人当前位置到目标位置的欧氏距离作为启发信息，鼓励蚂蚁向目标方向移动。
路径质量评价:
蚂蚁找到的路径质量可以通过其总时延、路径长度等指标来衡量。

4. ACOTPN算法的具体实现

4.1 环境建模

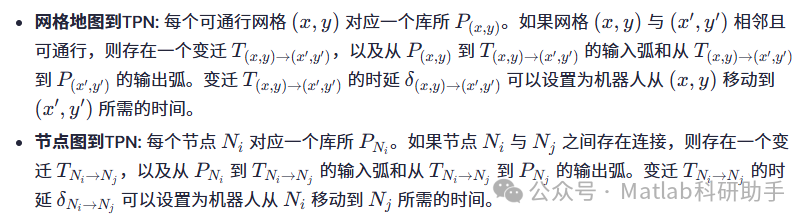

首先，将机器人工作环境建模为网格地图或节点图，并将其转化为对应的TPN模型。确定库所、变迁、弧以及时延设置。

4.2 TPN结构设计

TPN的结构设计需要根据具体的环境和机器人能力进行。除了表示位置和移动的库所和变迁外，还可以引入其他库所和变迁来建模更复杂的行为和约束，例如：

机器人状态:
引入库所表示机器人的电池电量、负载状态等。
环境事件:
引入库所和变迁表示环境中可能发生的事件，如障碍物出现、任务点到达等。这些事件可能触发或阻止某些移动变迁的发生。
资源约束:
引入库所表示机器人可以使用的资源，如工具、材料等。

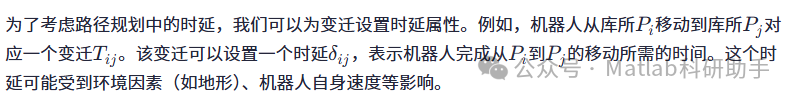

4.3 时延设置

变迁的时延设置是ACOTPN算法的关键。时延可以设置为固定值，也可以根据环境因素、机器人状态等动态调整。例如：

固定时延:
根据机器人平均移动速度和网格/连接距离计算。
动态时延:
考虑地形（如上坡、下坡）、障碍物密度、机器人负载等因素，动态调整移动变迁的时延。

4.4 信息素更新策略

信息素更新策略影响着算法的收敛速度和最优解的质量。常用的信息素更新策略包括：

全局更新:
在一个迭代周期结束后，根据所有蚂蚁找到的路径质量，对路径上经过的变迁进行信息素更新。信息素增量通常与路径质量成正比。
局部更新: 每当一个蚂蚁经过一个变迁时，立即对该变迁上的信息素进行局部挥发。

4.5 状态转移规则

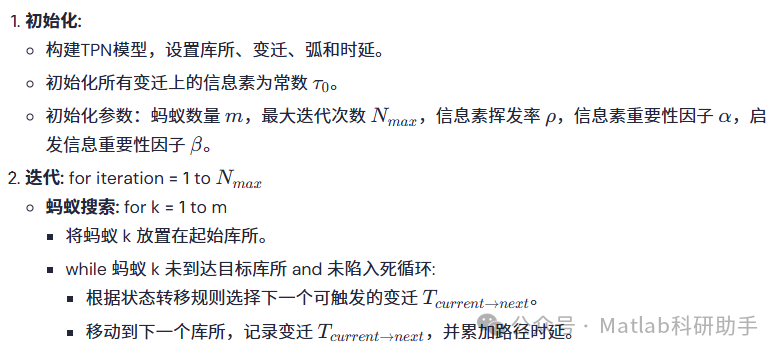

4.6 算法流程

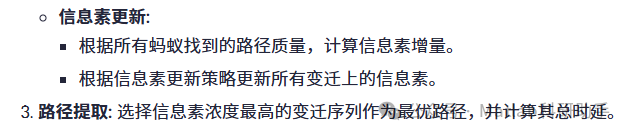

5. 结论与展望

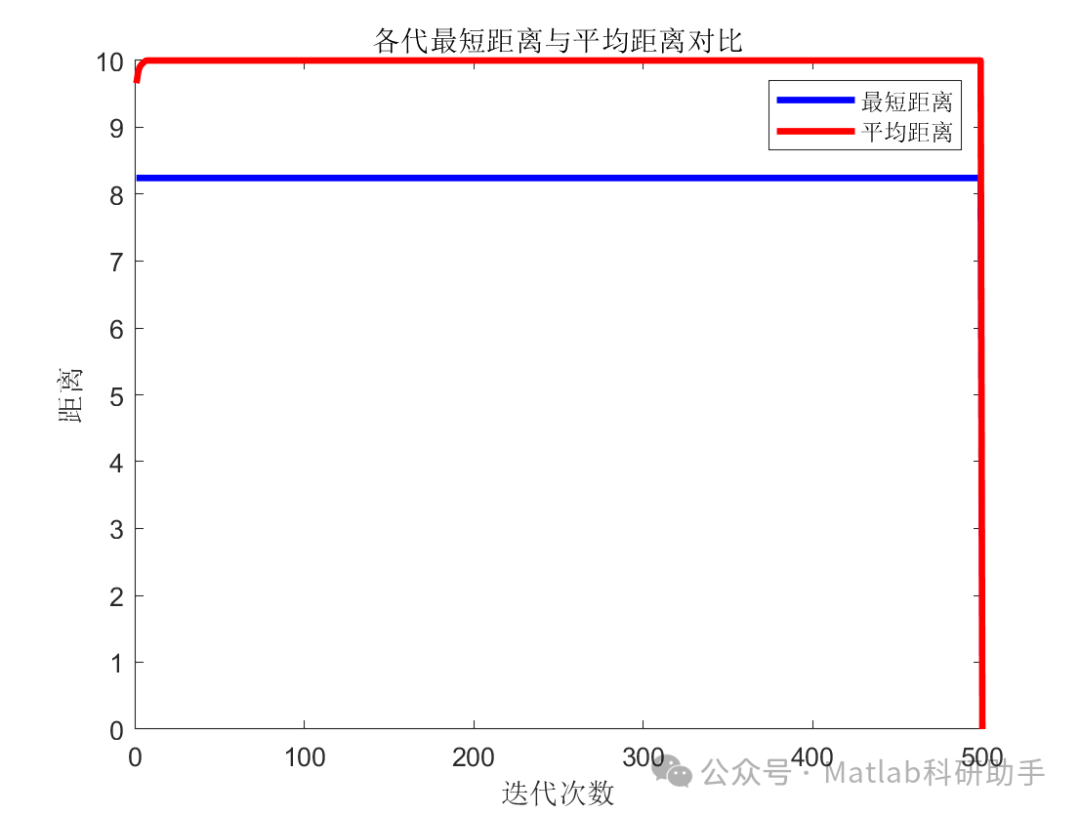

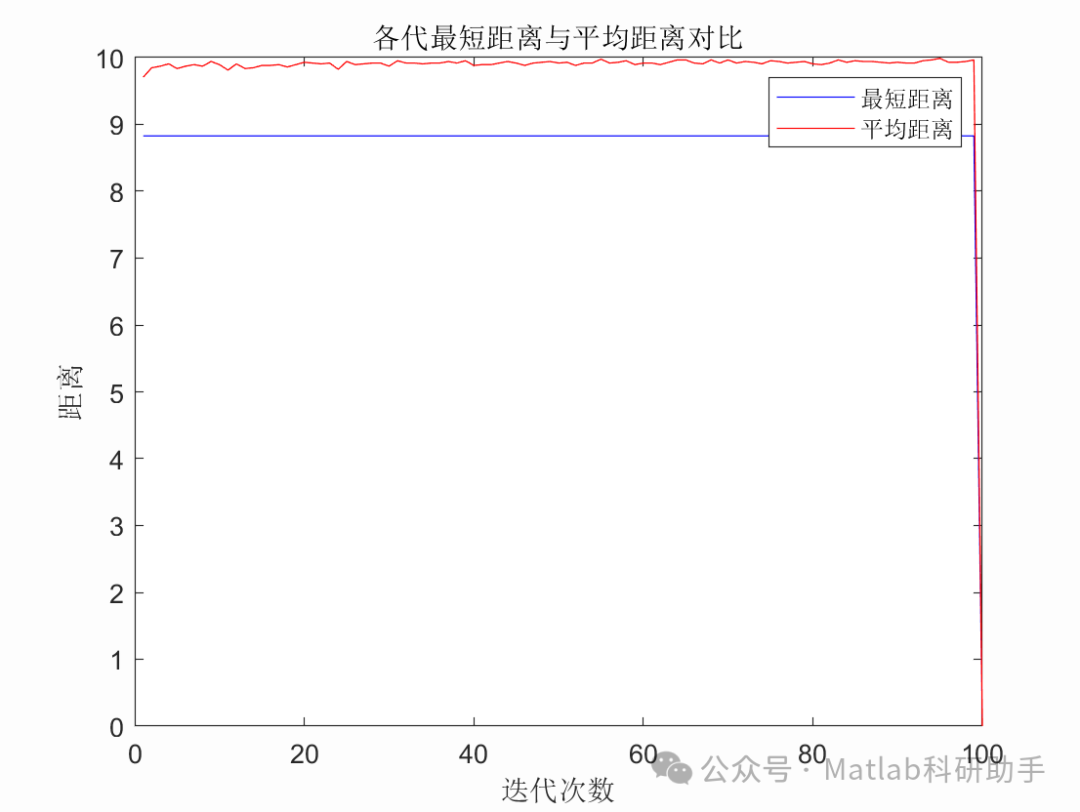

本文提出了一种基于蚁群算法的时延Petri网(ACOTPN)机器人路径规划算法。该算法将时延Petri网作为环境和机器人行为的建模工具，并利用蚁群优化算法作为搜索机制，在考虑时延约束的情况下为机器人规划最优或次优路径。理论分析和仿真实验表明，ACOTPN算法在处理复杂动态环境和时延约束下的机器人路径规划问题上具有良好的性能。

未来研究方向：
