solidworks草图中剪裁实体命令

一、强劲剪裁

  强劲剪裁命令有两种方式：

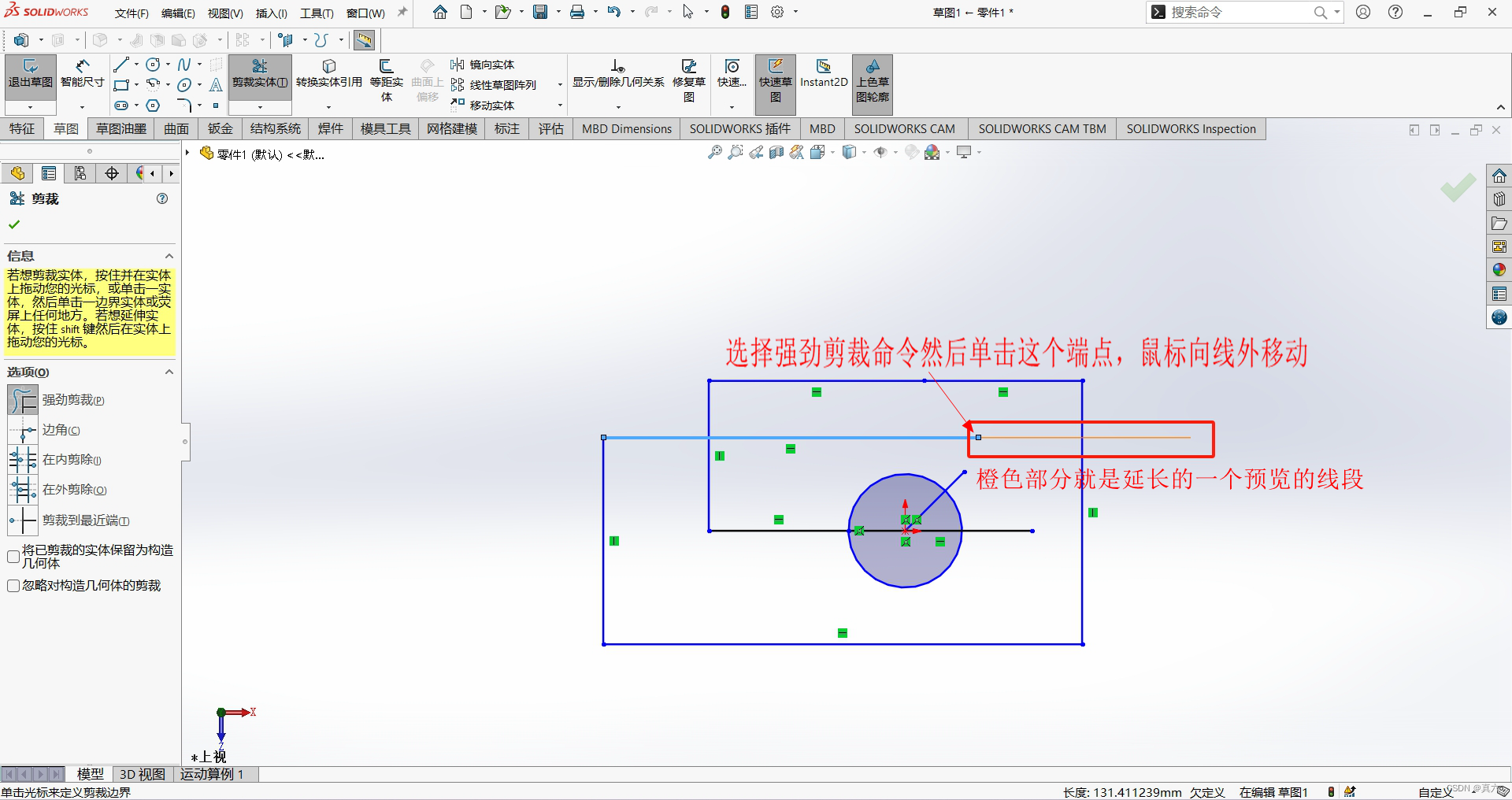

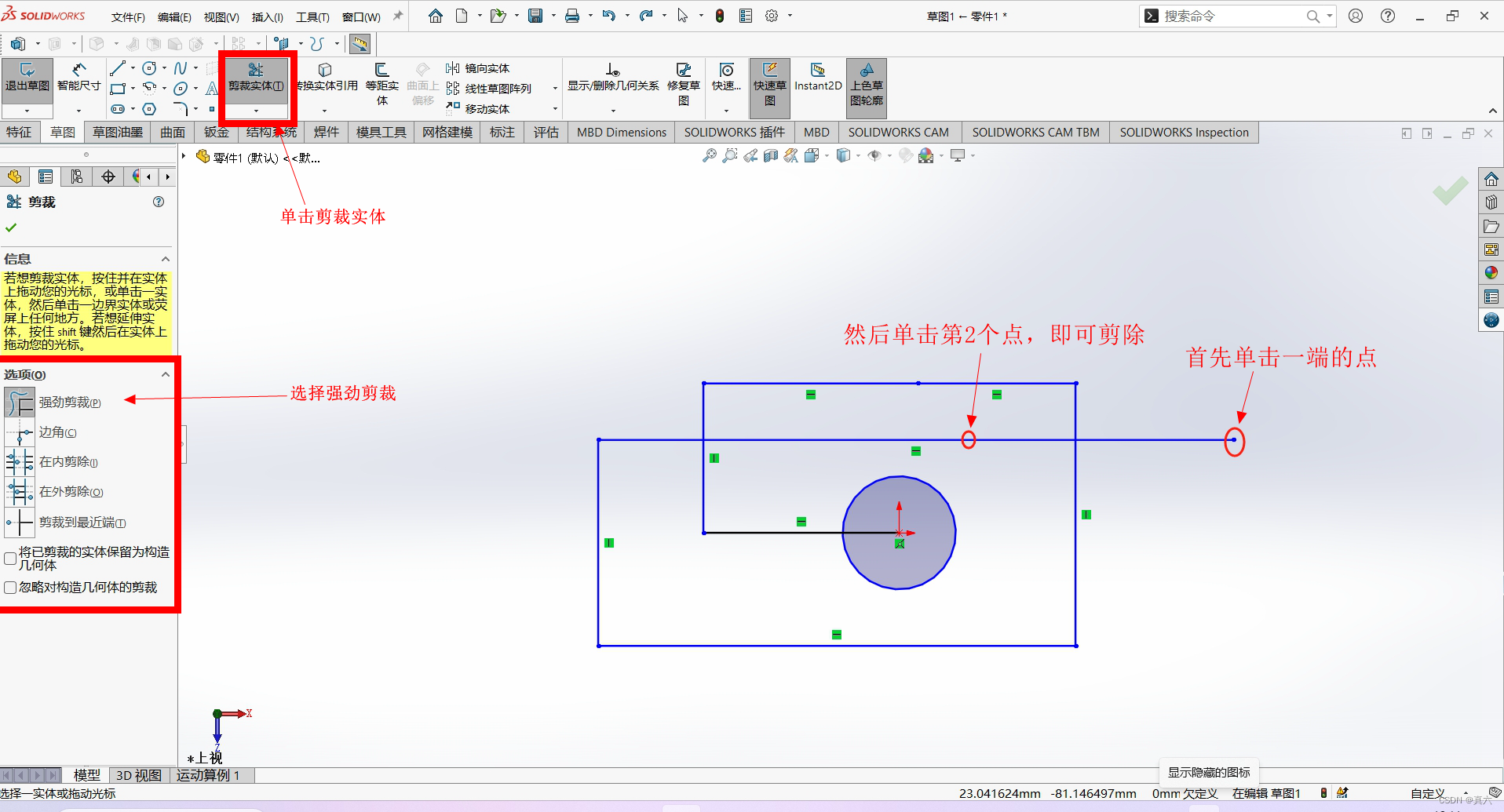

 1.选择一条线的端点单击，鼠标向线内点击就会删除这段，向线外移动再点击可以延长这段线，如果单击的不是一条线的端点，而是一条直线的中间部分，则软件会视为点击了最靠近这个点击部分的一端的端点

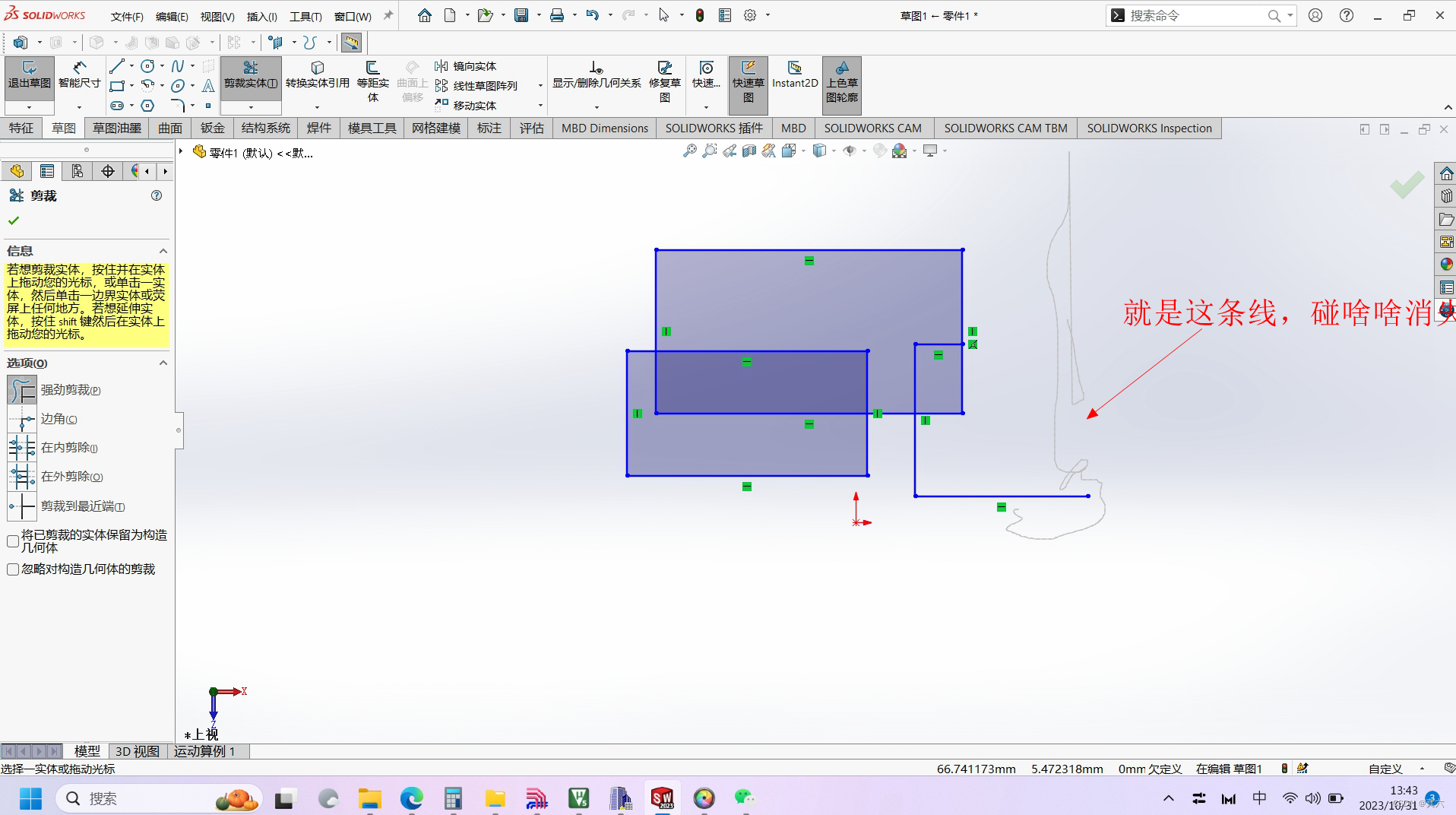

2.选择强劲剪裁后按住鼠标左键会出现一条灰色的细实线，这条灰色的细实线会将所有碰到的实体线段，全部剪掉，碰谁谁没，非常好用。

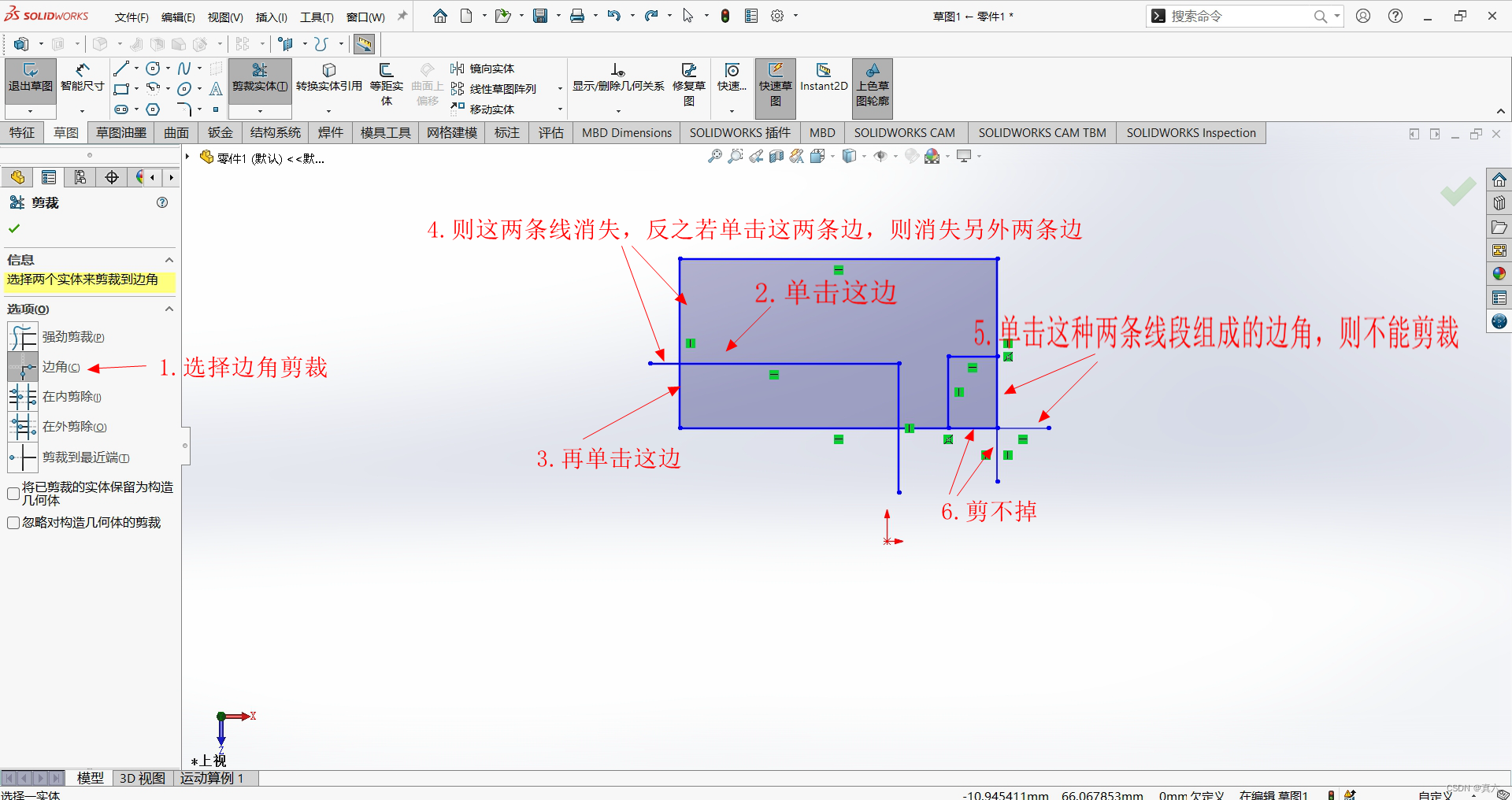

二、边角剪裁

变角剪裁有一条需要值得注意的地方，只有是一条直线相交的边线才能剪裁，两个线段组成的边角是没办法剪裁的哦

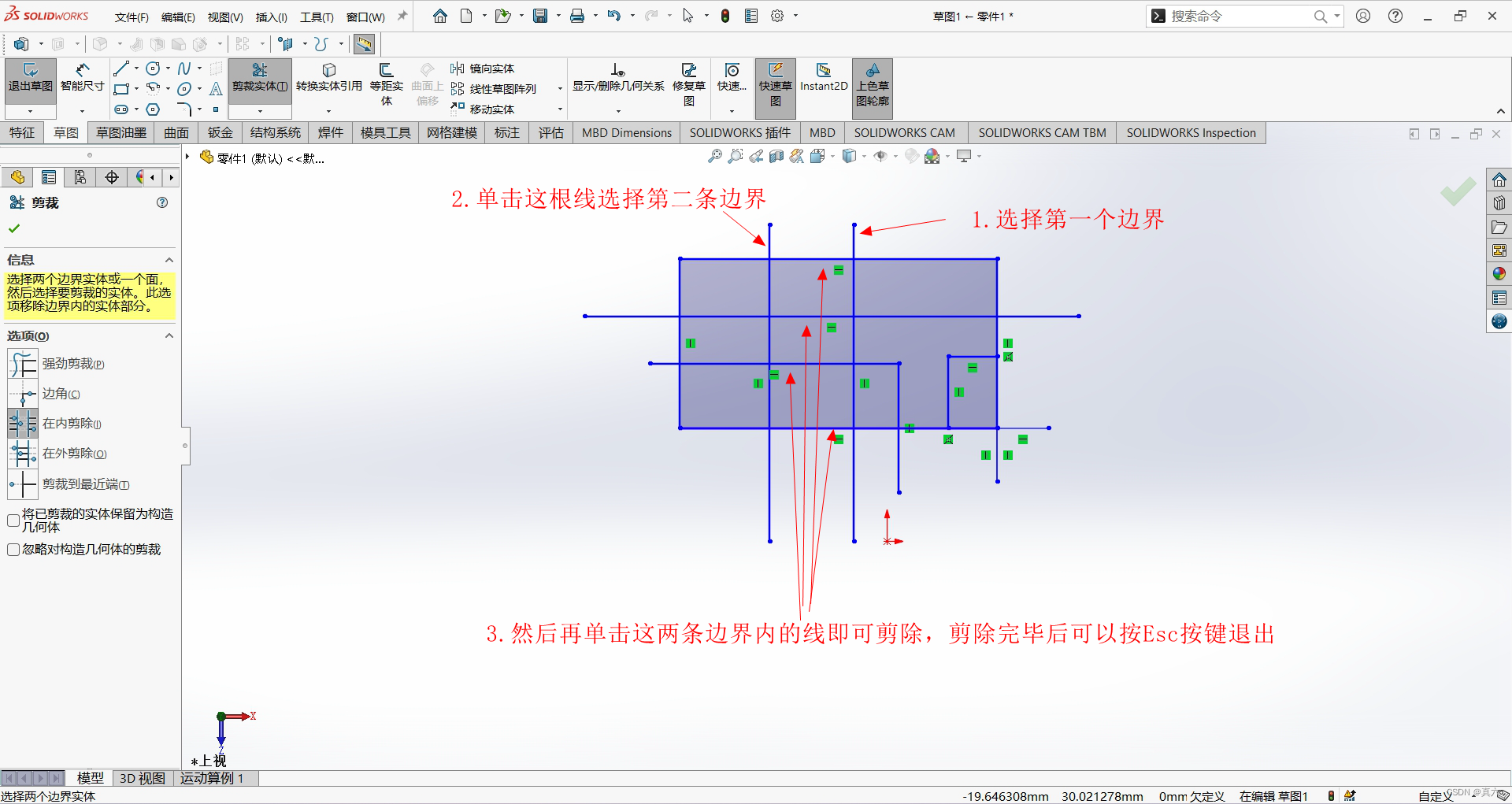

三、在内剪裁

---

四、在外剪裁

同在内剪除一样，选择边界之后，点击边界外的线条即可剪除

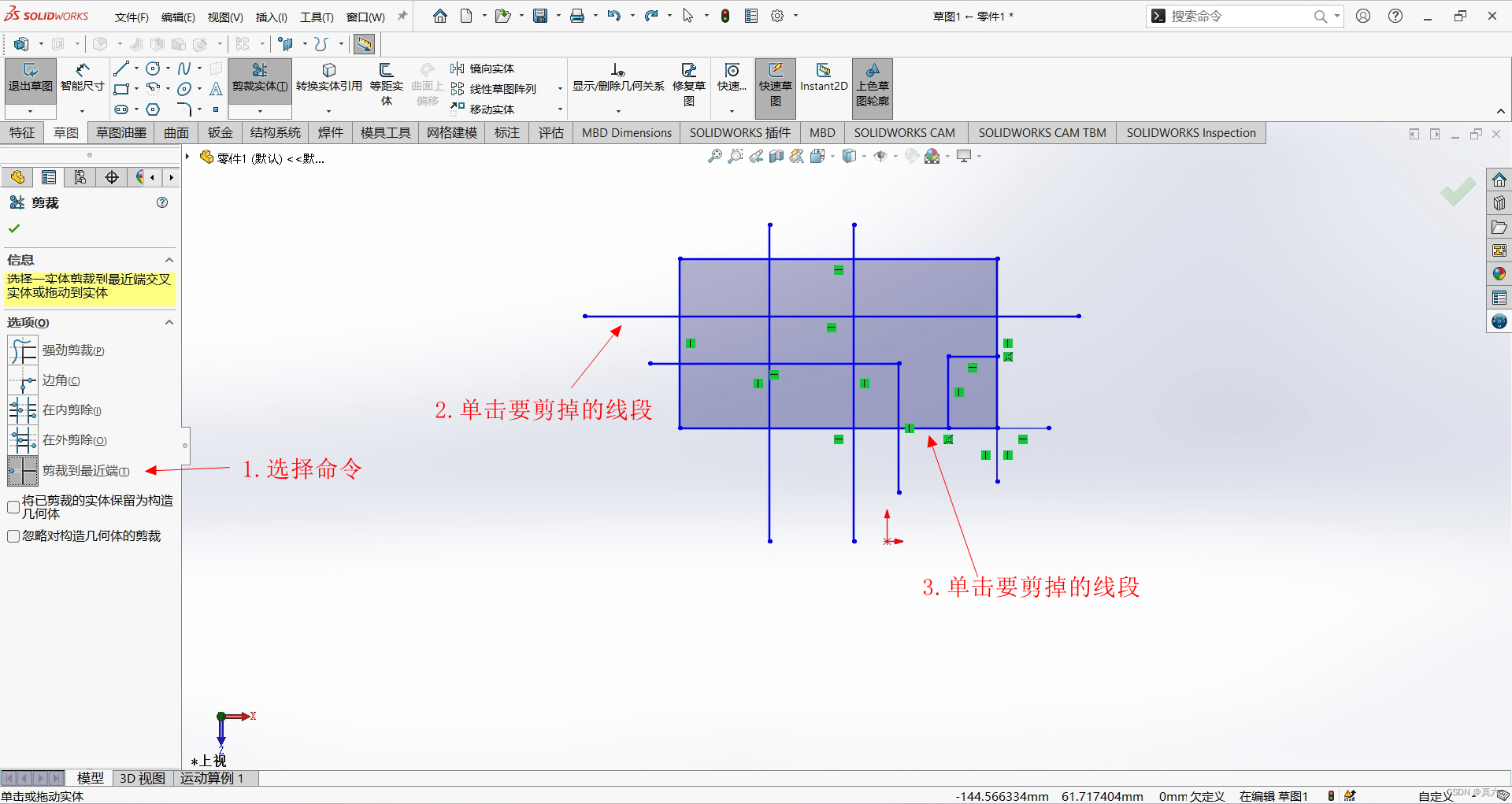

五、剪裁到最近端

这个也很好用，可以剪掉任意一段线段
