解决Quartus2 13.1版本下lpm_and（参数化与门模块）输入端只有一个接口的问题

问题的提出：

        一份祖传的计组实验报告中lpm_and的输入端口有两个，但在Quartus2 13.1版本下lpm_and只有一个输入端口，要想获得两输入一输出的与门，需要对lpm_and进行参与配置。

问题的解决：

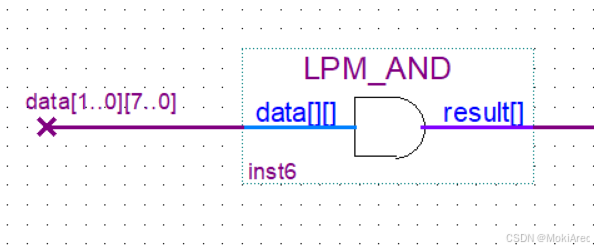

Quartus2 13.1版本的lpm_and

提供的参数有：

LPM_SIZE	用于定义输入端口个数
LPM_WIDTH	用于定义数据宽度

提供的端口有：

data[LPM_SIZE-1..0][LPM_WIDTH-1..0]	输入数据
result[LPM_WIDTH-1..0]	输出数据

输入data[][]是二维数组，第一维度表示端口个数，第二维度表示数据宽度。

第一步：

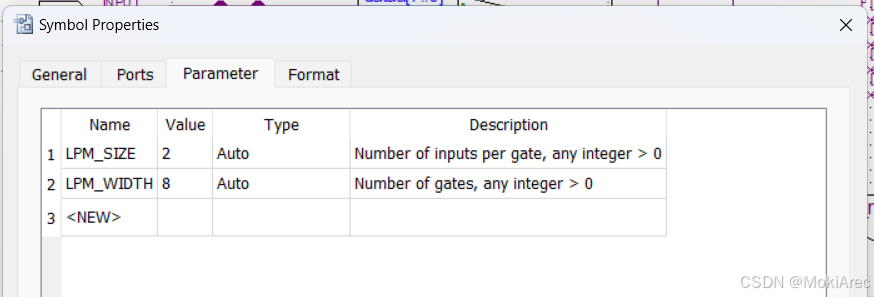

配置LPM_SIZE的value为2，LPM_WIDTH的宽度为8（视具体数据宽度而定）。

由于同一个data[][]输入端不便于连接多条总线，采用同名电路连接。

（注：门电路的引线名与输入/输出引脚同名，则表示电路相连接）

第二步：

拉出对应的输入端的引脚（此处为INPUT）的引线。

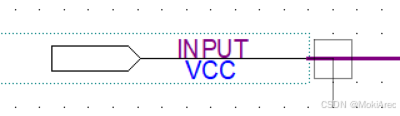

1、点击引脚端点处，拉出引线。

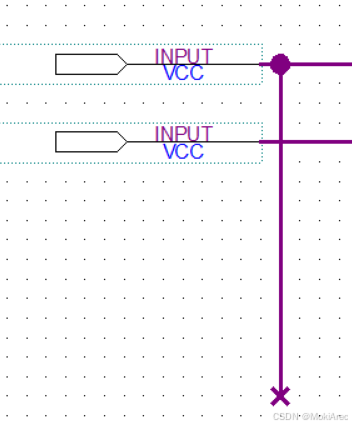

2、拉到一个空白处。

第三步：

给引线命名。

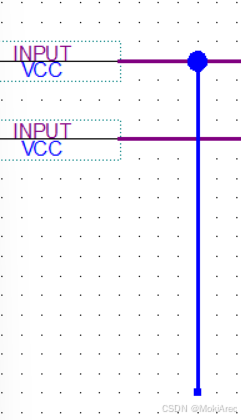

1、左键选中引线。

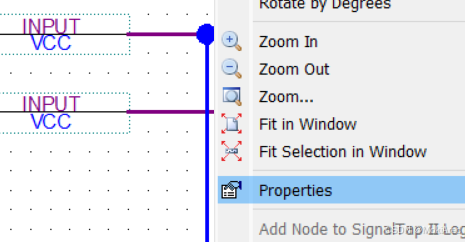

2、右键选择Properties。

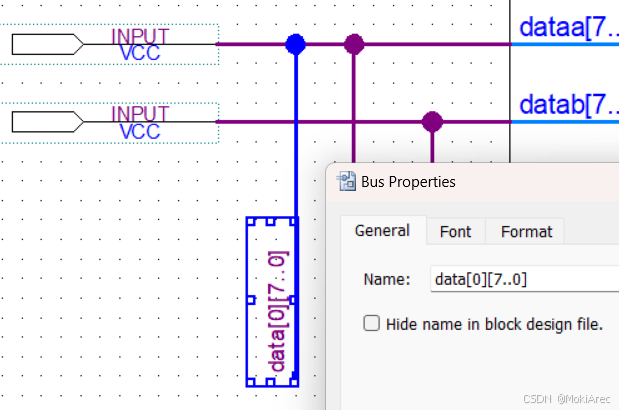

3、在Name一栏进行修改。

一条引线命名为data[0][7..0]

另一条引线命名为data[1][7..0]

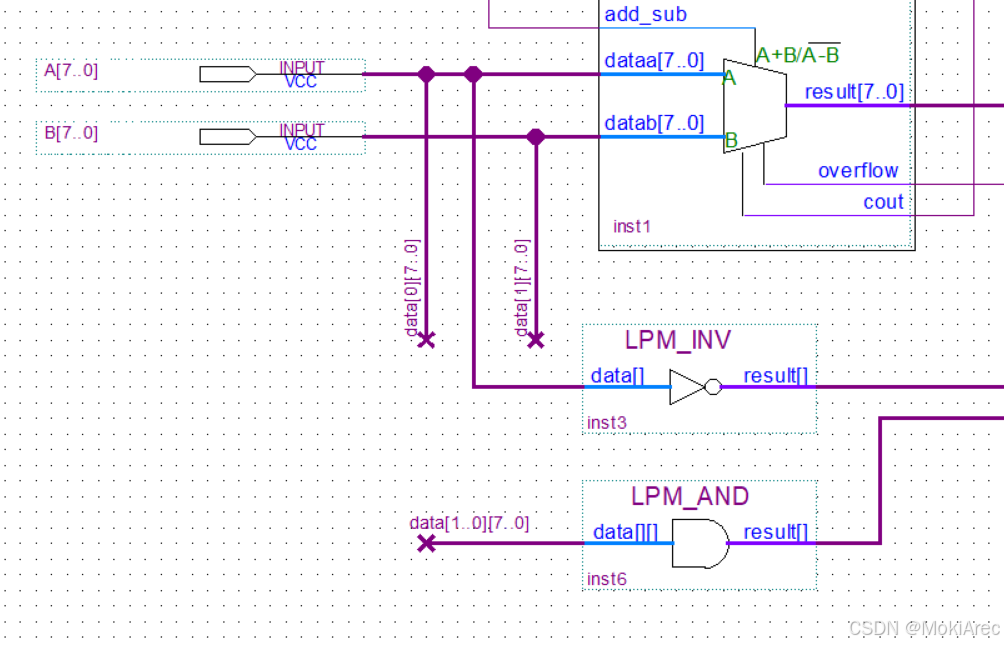

最终结果：

LPM_AND的data[][]引线与INPUT的引线相对应。
