CAD绘图过程中，如果想要将图纸中的某条线段打断该如何操作呢？CAD打断线条的快捷键是什么？本文小编以浩辰CAD软件为例来给大家分享一下CAD打断线条的详细操作步骤，感兴趣的小伙伴可以和小编一起来了解一下哦！

CAD打断线条的操作步骤：

浩辰CAD软件中可以通过调用CAD打断命令BREAK（快捷键：BR）来在两点之间打断选定对象，具体操作步骤如下：

启动浩辰CAD软件后，打开需要操作的图纸文件，下面以矩形为例。

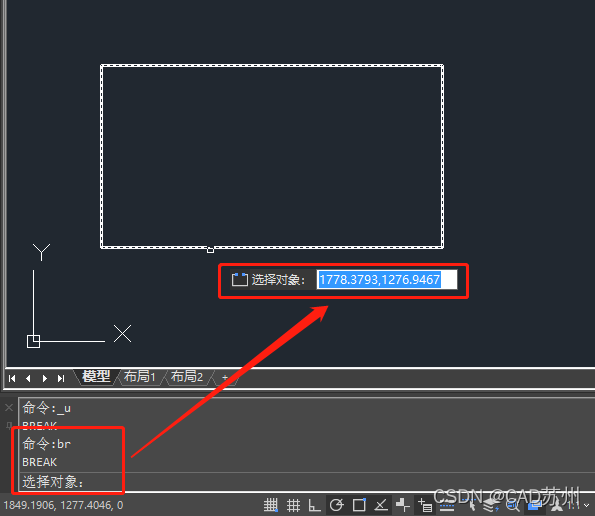

输入CAD打断命令快捷键：BR，点击回车键确认；根据提示在图纸中选择对象，即矩形。如下图所示：
在这里插入图片描述

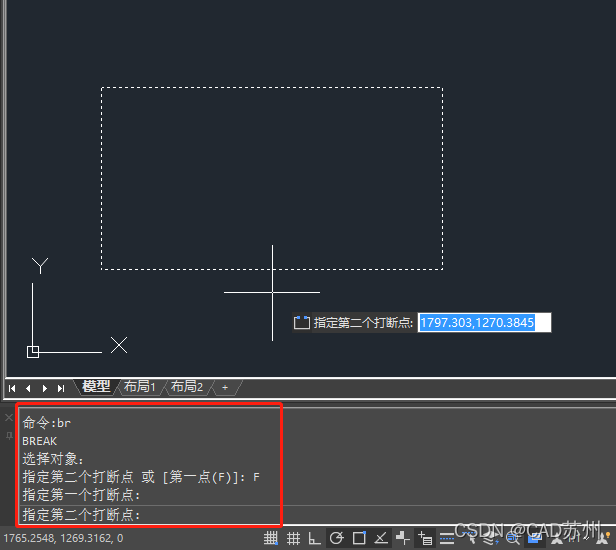

接着根据提示输入：F，指定第一个打断点，再指定第二个打断点。如下图所示：
在这里插入图片描述

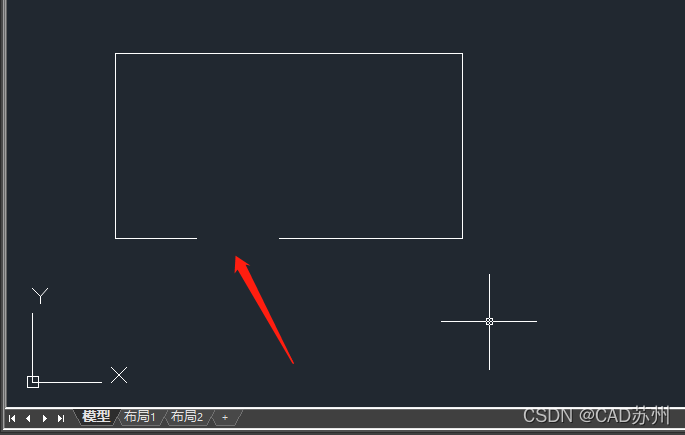

需要注意的是，不要直接在选定对象上点取打断点，在靠近线段的位置点取打断点。当其中一个点不在选定对象上时，系统将选择离此点最近的对象上的一点为切断点之一。若选取的两个点在同一位置，可将对象切开，但不删除某个部分。最终的效果图如下所示：
在这里插入图片描述
关于CAD打断线条的操作技巧就给大家介绍到这里了。
