AUTOCAD——怎么画轴测图

最新推荐文章于 2023-07-11 14:39:22 发布
最新推荐文章于 2023-07-11 14:39:22 发布
阅读量2.4k 收藏 1
点赞数
分类专栏： CAD CAD使用教程 文章标签： CAD画图 CAD基础 CAD
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/MxCAD_soft/article/details/124036241
版权

操作工具

操作系统：Windows10

AutoCAD版本：2020

步骤

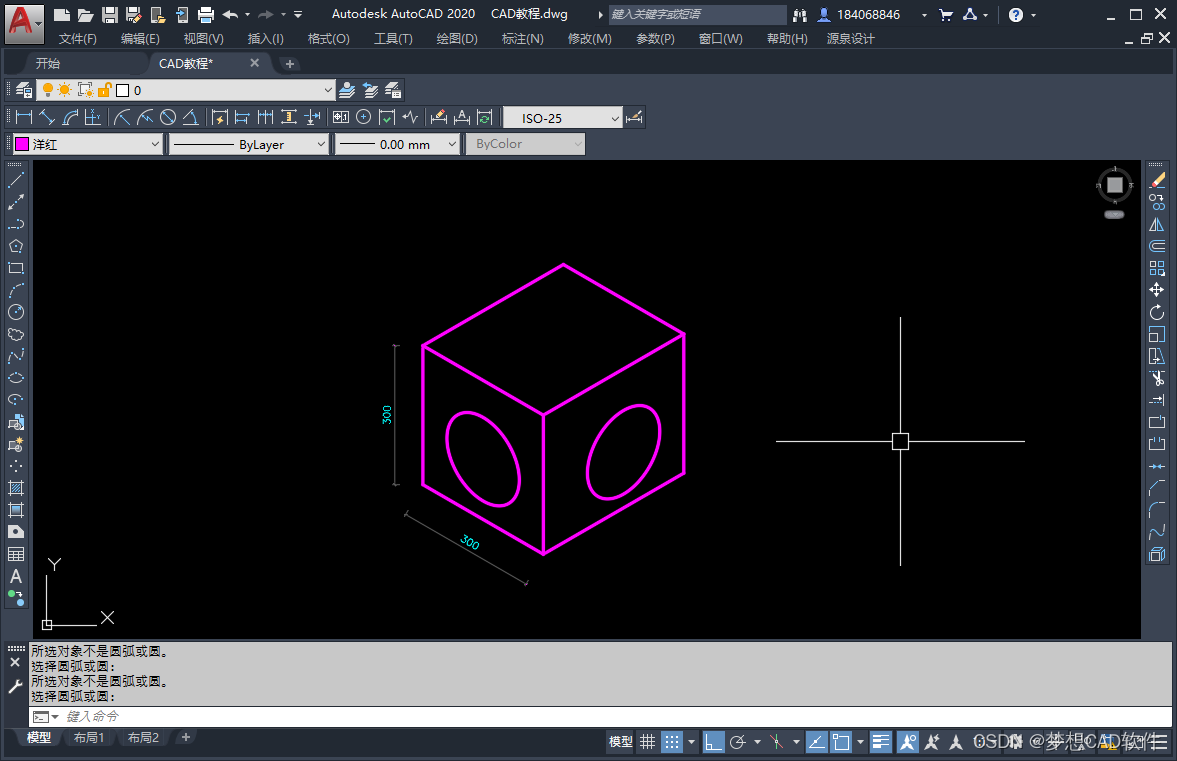

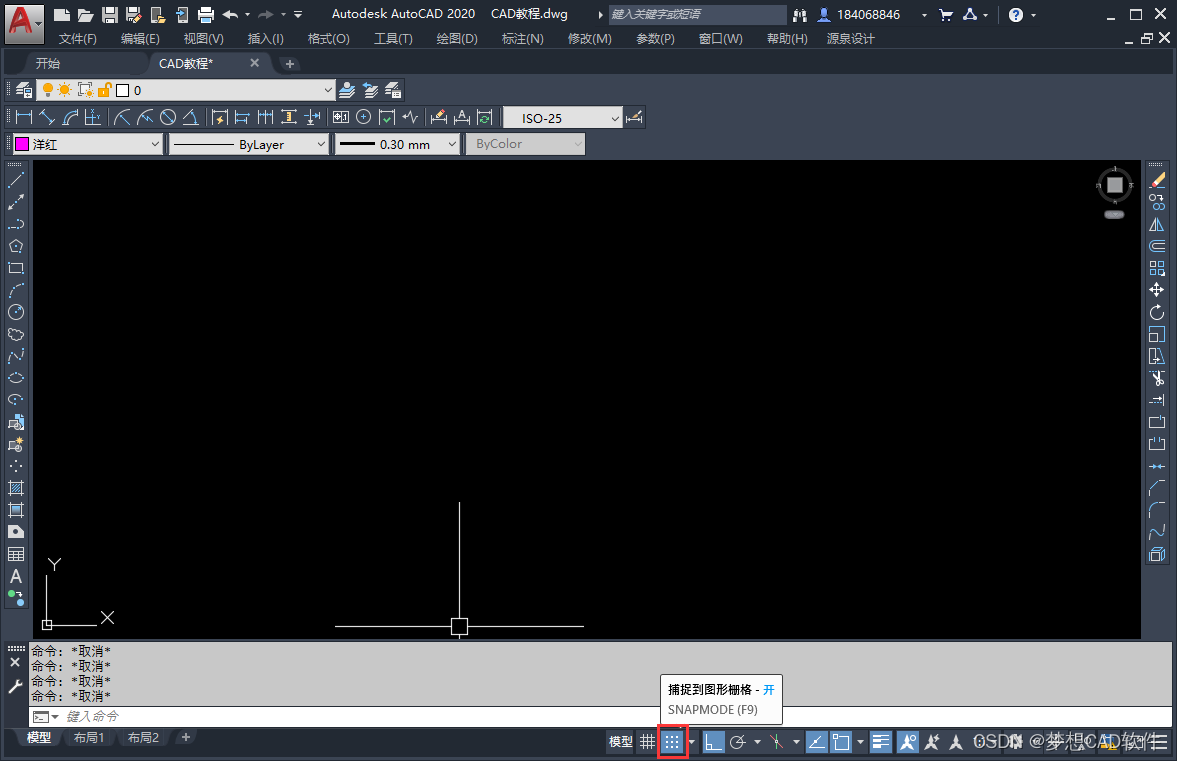

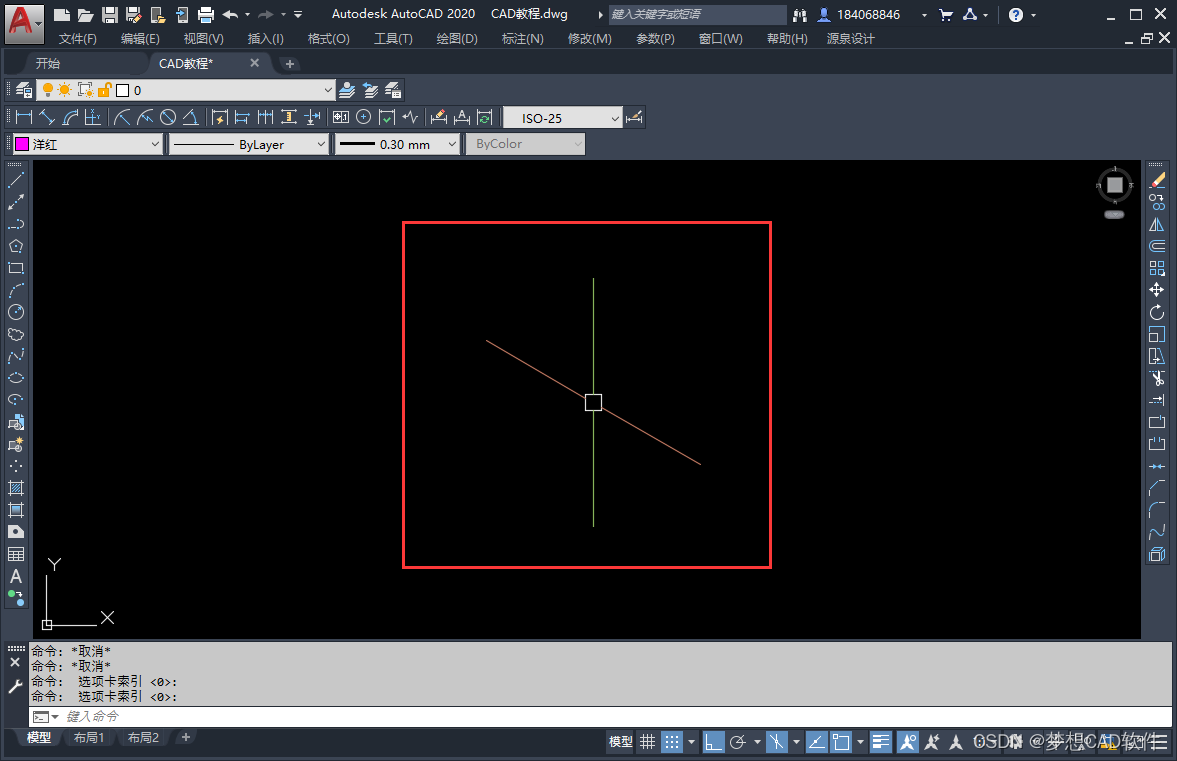

1.首先打开CAD，把工作空间切换到AutoCAD经典模式，借助着在右下方状态栏找到“捕捉模式F9”。

“捕捉”模式

AUTOCAD——怎么画轴测图

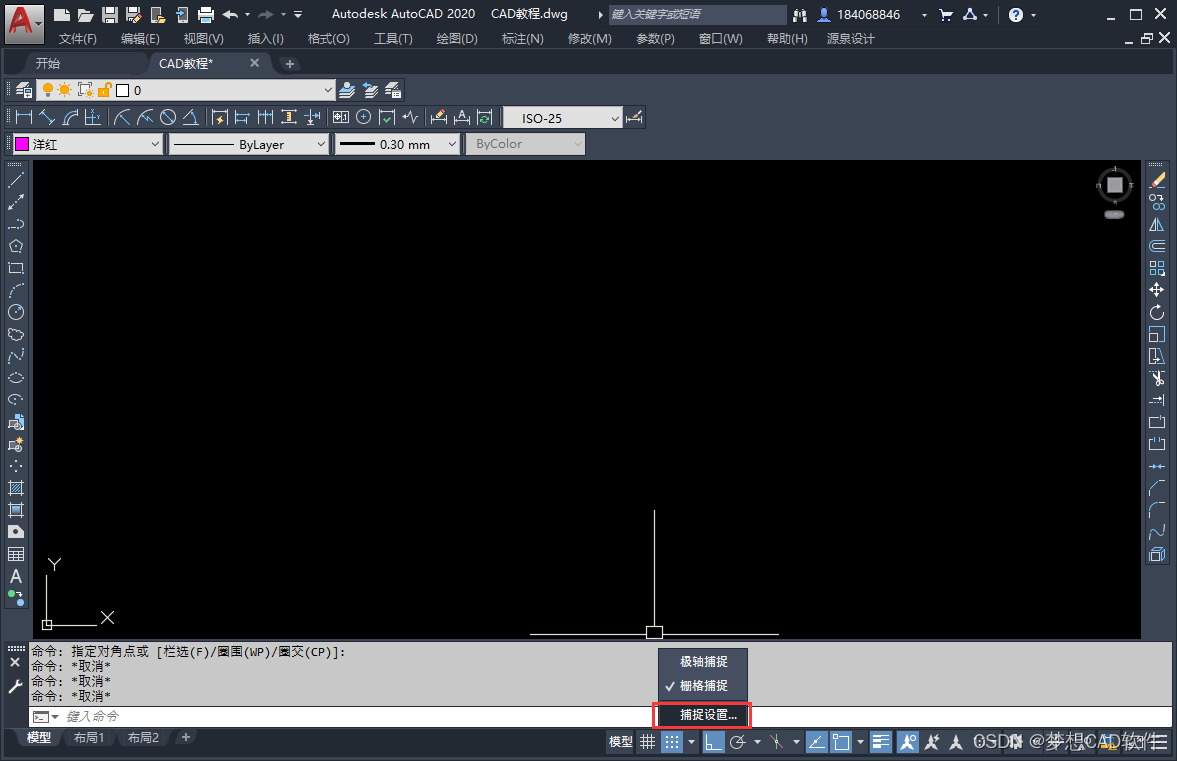

2.单击鼠标右键，点击捕捉设置。

点击捕捉设置

AUTOCAD——怎么画轴测图

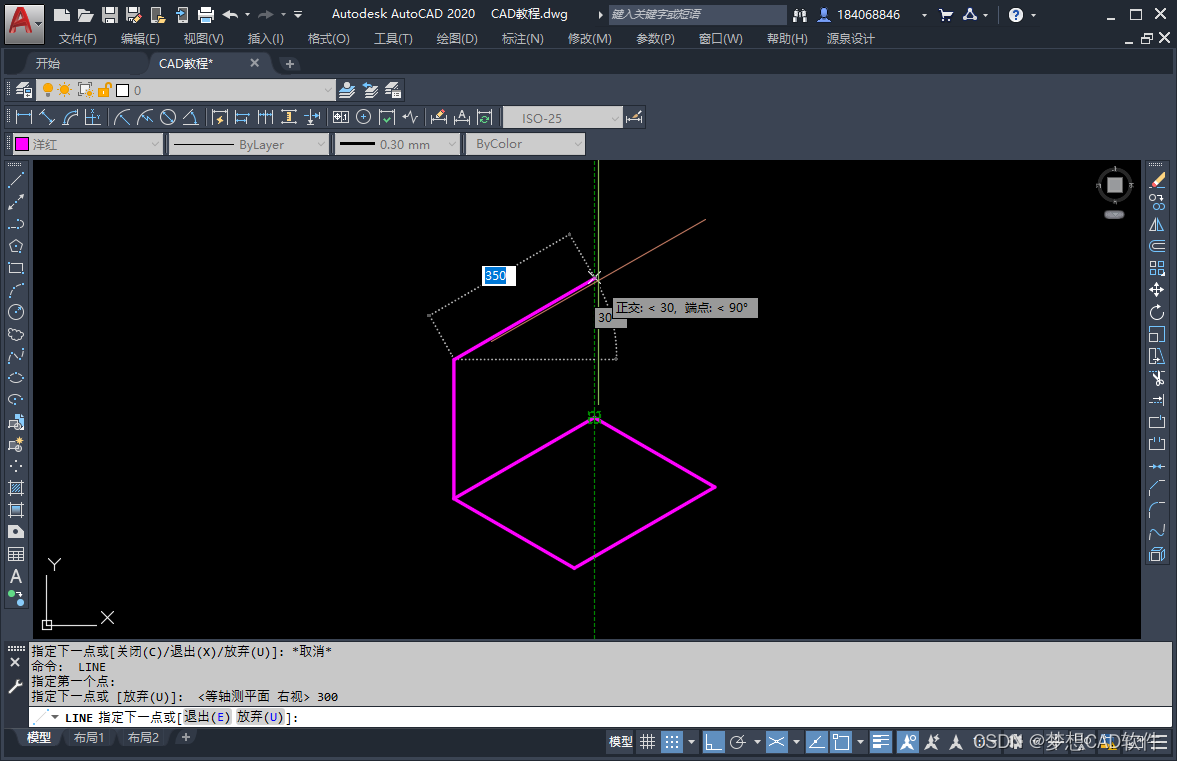

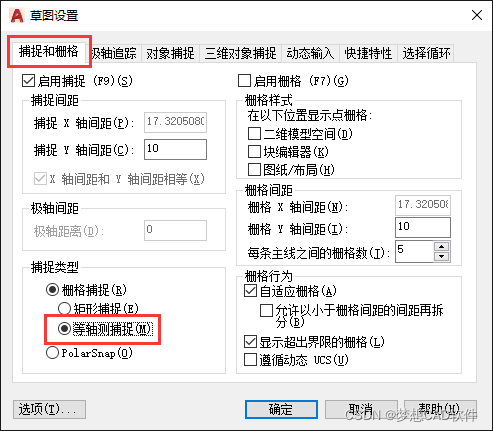

3.在弹出的“草图设置”对话框中选择“捕捉和栅格-捕捉类型-等轴测捕捉”，把“矩形捕捉”取消掉。

“草图设置”对话框
