CAD绘制零件平面图

本文详细介绍了如何使用CAD梦想画图软件绘制零件平面图形,包括绘制辅助线、同心圆、直线、偏移、倒圆角、修剪等步骤,最终完成符合要求的零件设计。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

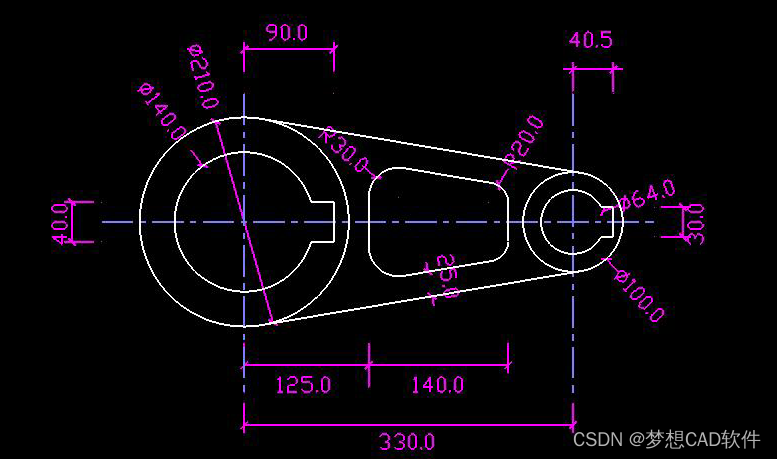

用CAD梦想画图如何绘制下面零件的平面图形,目标图案如下:

目标图案
在这里插入图片描述

操作步骤

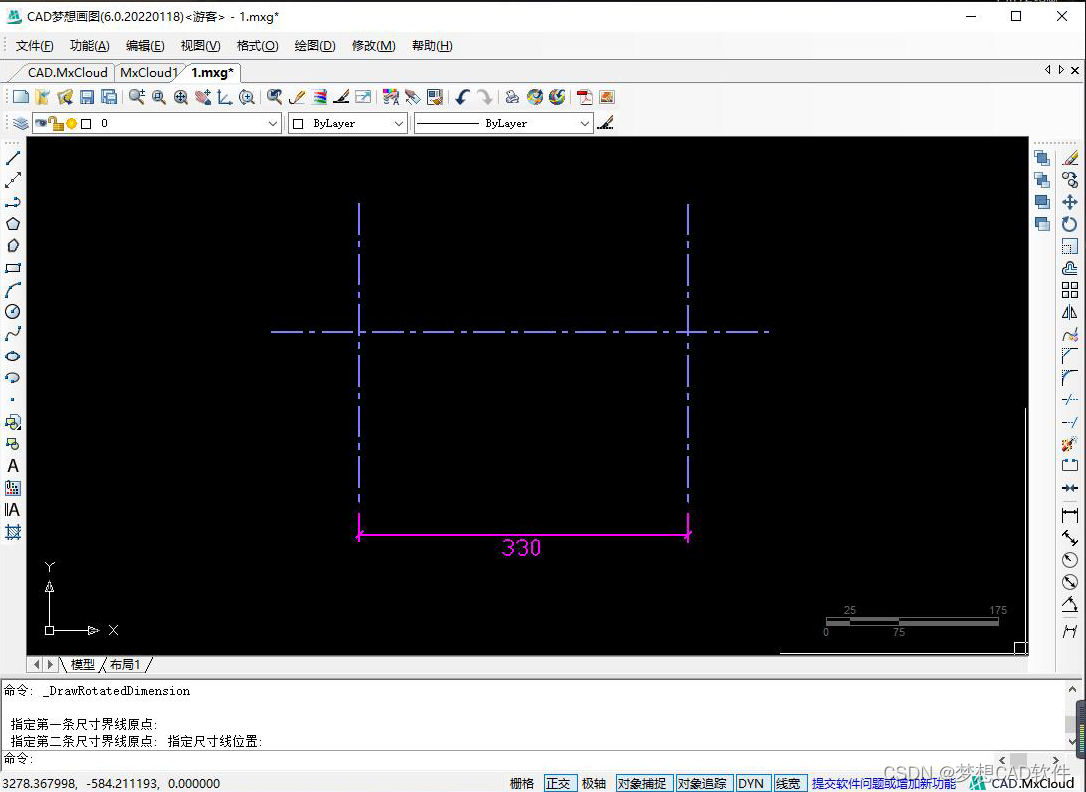

1.首先,绘制3条辅助线,两条纵向辅助线相间330的距离,如下图:

辅助线
在这里插入图片描述

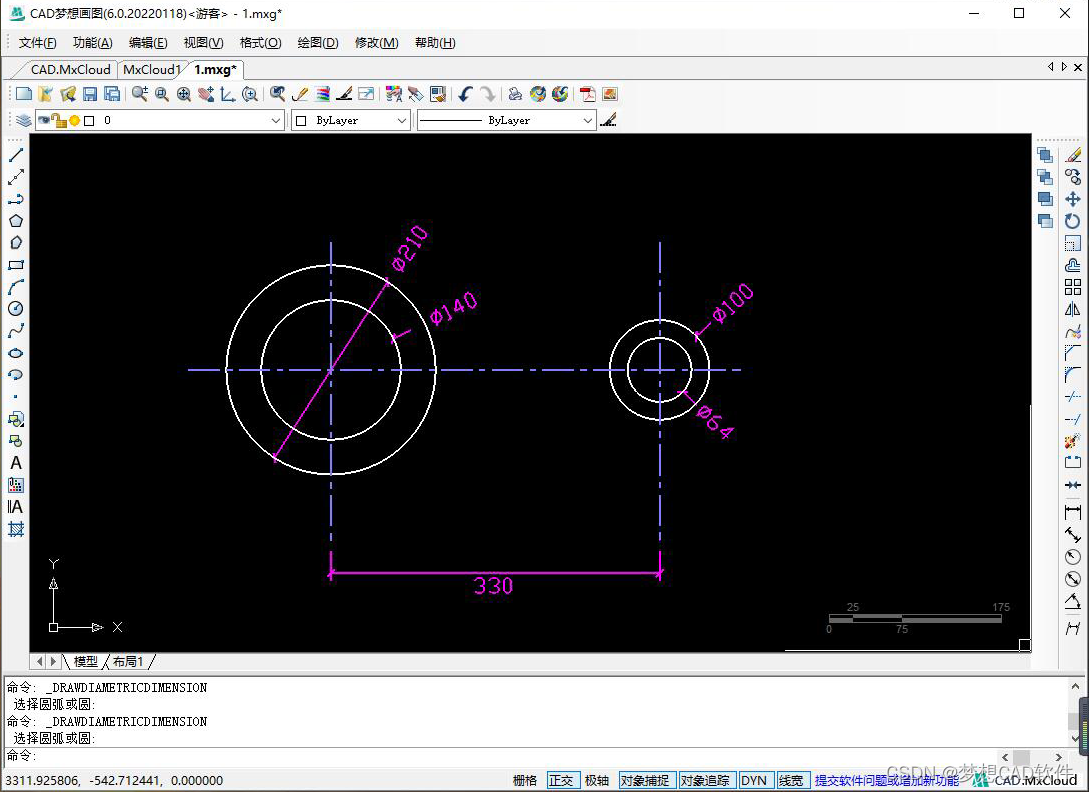

2.接着以左侧辅助线交点为圆心,绘制一个直径为140与一个直径为210的同心圆;以右侧辅助线交点为圆心,绘制一个直径为100与直径为64的同心圆。

同心圆
在这里插入图片描述

3.捕捉递延切点绘制两条直线,连接并相切于两个同心圆。如下图:

两条直线
在这里插入图片描述

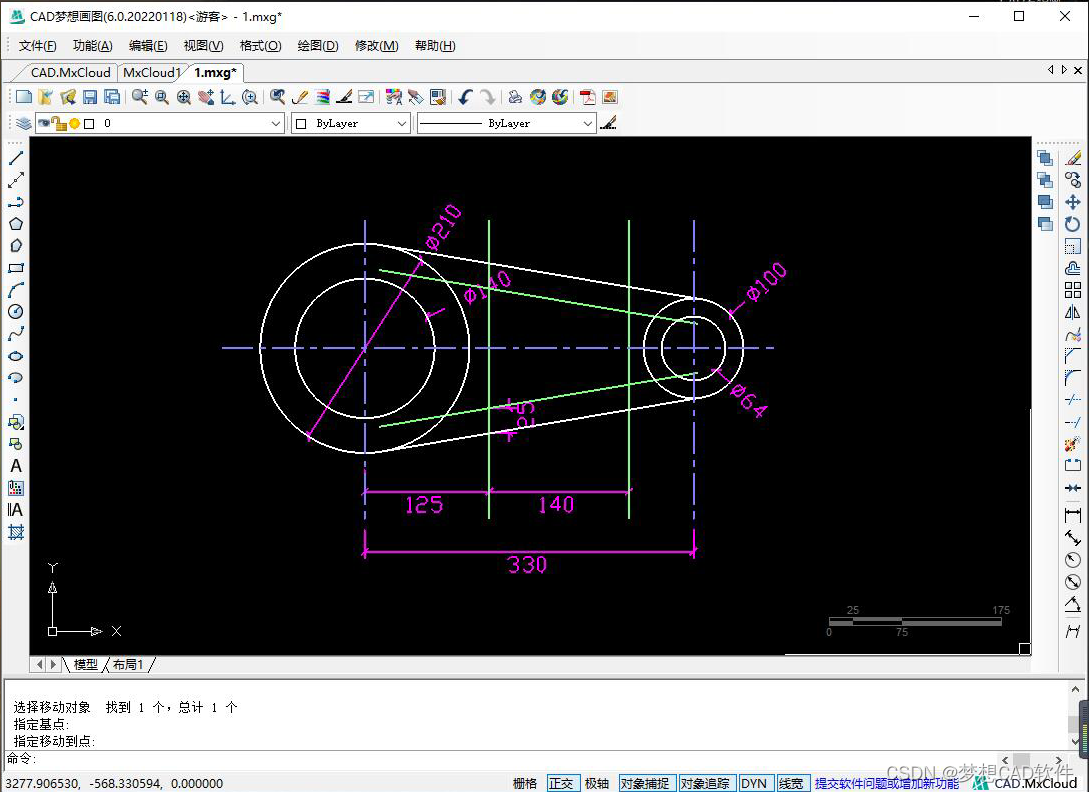

4.接着将两条绘制好的直线各向内偏移25的距离,并将左侧纵向的辅助线向右偏移125的距离,再将偏移的线又向右偏移140的距离。

偏移命令
在这里插入图片描述
