3D线激光轮廓测量仪安装时的注意事项

3D线激光轮廓测量仪作为一种高精度测量工具，广泛应用于工业自动化、质量检测等领域。为了确保其测量精度和稳定性，在安装过程中需要注意以下几点事项。

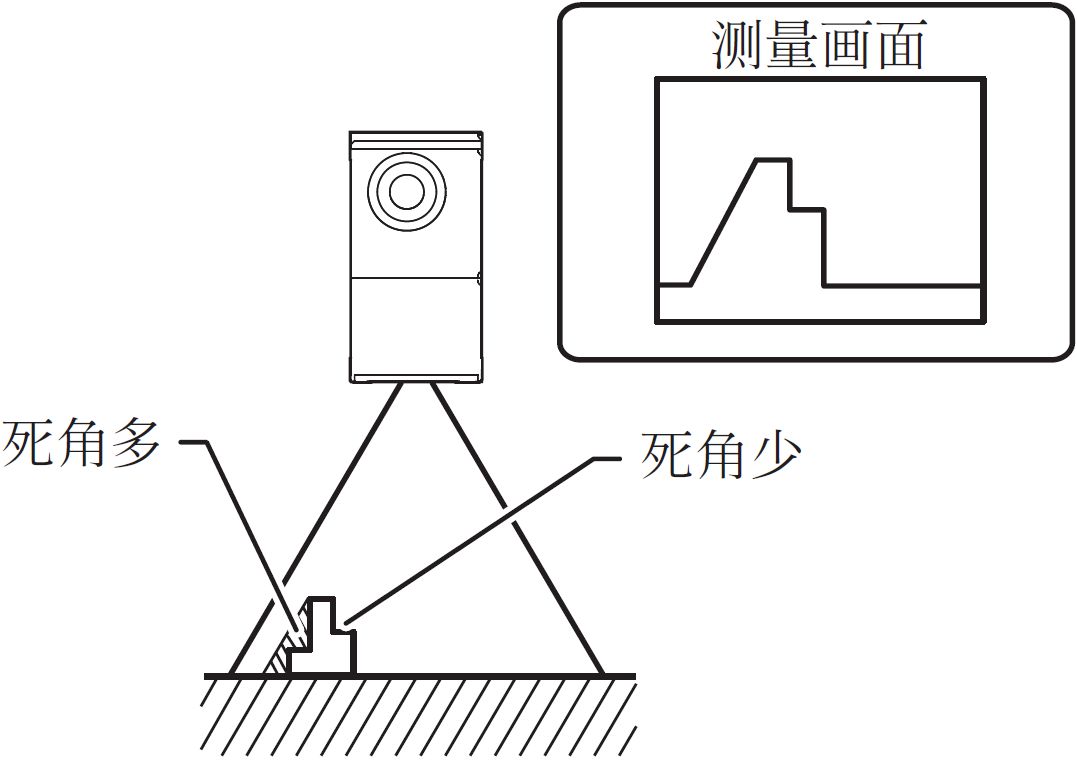

1. 注意死角的产生

定义：死角是指由于测量仪器和工件形状的限制，导致无法进行有效测量的区域。

影响：死角可能会对测量结果造成不完整或缺失，影响数据分析的准确性和完整性。

预防措施：

· 在安装前，详细阅读测量仪的使用说明书，了解测量范围和死角情况。如光子精密GL-8000系列采用扇形扩散的激光和感光光学系统，其X轴测量范围的中心位置附近死角较少。

· 因此，在安装时，应尽量将待测物体的关键部位置于测量范围的中心区域，对于形状复杂的物体，可以通过调整测量仪器的位置和角度，以减少死角。

· 若发现死角仍无法避免，可考虑使用多个测量仪器进行组合测量。

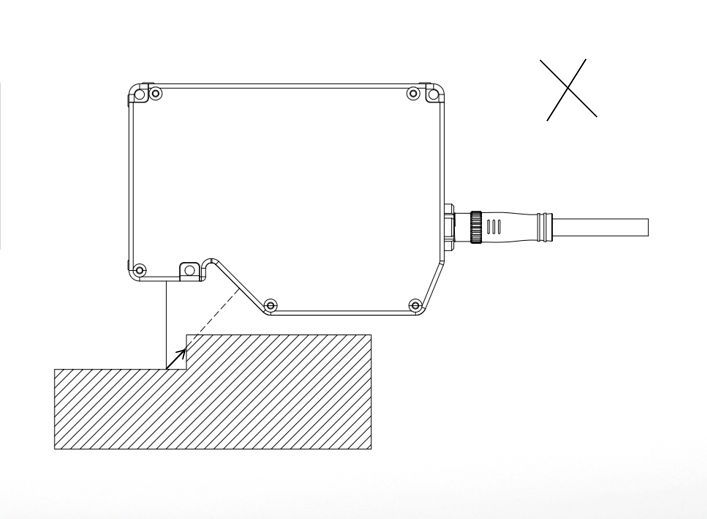

2. 避免光路被阻挡

定义：光路是指激光发射器投射出一条细长的线状激光，该激光在被测物体表面上形成连续的线条光轨。这个光轨被3D高速相机捕捉，并通过计算机视觉技术进行处理和分析，从而确定物体表面的三维坐标和轮廓信息。

影响：如果光路被遮挡，测量仪将无法接收到有效的反射信号，导致测量失败。如果反射回来的激光被墙面等遮挡，测量仪同样无法接收到信号，影响测量结果。

预防措施：

· 在安装传感头时，确保激光和反光部分的路径畅通无阻，避免被墙面、设备或其他障碍物遮挡。

· 可以使用支架或调整测量仪的安装位置，以确保光路的畅通。

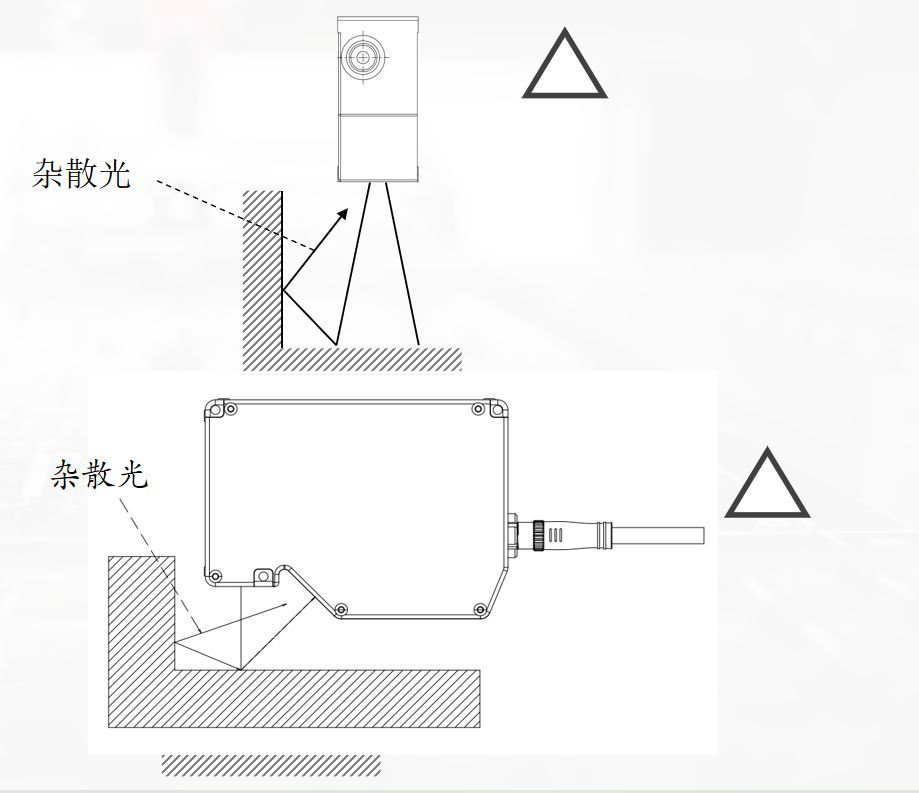

3. 注意杂散光的影响

定义：杂散光是指在测量过程中，由于激光经过墙面等周围物体反射后产生的非目标光线。这些光线可能再次反射回测量仪，干扰正常测量。

影响：杂散光可能导致测量数据不准确，甚至造成测量失败。

预防措施：

· 在安装测量仪时，应尽量避免将传感头安装在靠近墙面、地面等反射面的位置。

· 在使用前，应进行充分的测试，确认杂散光对测量的影响程度，并根据测试结果进行必要的调整。

· 如果无法避免，可以使用遮光板或反光板等辅助工具，或使用有杂散光抑制功能的GL-8000系列3D线激光轮廓测量仪，减少杂散光对测量的影响。
