Xilinx FFT IP v9.1的使用学习

最新推荐文章于 2024-05-22 10:00:11 发布
最新推荐文章于 2024-05-22 10:00:11 发布
阅读量6.5k 收藏 78
点赞数 10
分类专栏： FPAG Verilog xilinx FFT
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/QQ286615275/article/details/90450727
版权
FPAG 同时被 3 个专栏收录
6 篇文章 2 订阅
订阅专栏
Verilog
5 篇文章 0 订阅
订阅专栏
xilinx
4 篇文章 0 订阅
订阅专栏

文章目录

概述

该ip可以实现N= 2 m 2^m 2m点的DFT或者IDFT,(m=3~16).

  • 输入数据精度 bx= 8 – 34
  • 相位因子精度 bw= 8 – 34
  • 输入的数据类型：
    1. 未缩放（全精度）的定点数
    2. 缩放的定点数
    3. 块浮点数
  • 可以在运行时配置变换点数
  • 有四种运算架构可供选择
    1. Pipelined Streaming I/O
    2. Radix-4 Burst I/O
    3. Radix-2 Burst I/O
    4. Radix-2 Lite Burst I/O

主要端口描述

name描述备注
s_axis_dataAXI总线输入
s_axis_config_tdata配置接口配置正反变换，变换长度，缩放倍数等信息
aclk时钟
s_axis_config_tdataAXI总线输出

相关标志信号

name描述备注
event_frame_started新帧当P核开始处理一个新帧
event_tlast_unexpected断帧数据未满一帧而 s_axis_data_tlast却置高
event_tlast_missing错帧数据满一帧而 s_axis_data_tlast却保持低电平
event_fft_overflow溢出计算结果溢出，在使用缩放定点和单精度浮点时才会出现，仅当溢出是有效选项时才出现。
event_data_in_channel_haltIP核需要数据而输入端口不能够提供数据
event_data_out_channel_haltIP核要输出数据但是输出缓冲区已满，只出现在非实时模式。
event_status_channel_haltIP核写状态寄存器但无法写入，只出现在非实时模式。

详细信息请查看官方数据手册。

配置通道

填充格式

Field NameWidthPaddedDescription
NFFT5Yes传输点的长度，就是FFT变换的实际长度，其值：N= 2 n 2^n 2n
CP_LENlog 2(maximum pointsize)Yes循环前缀长度，其值介于0到N之间，仅存在循环前缀插入勾选的时候
FWD_INV1 bit per FFT datachannelNo1为正变换，0为逆变换，一个数据通道一个bit
SCALE_SCH2 x ceil ( N F F T 2 ) \left(\frac{NFFT}{2})\right. (2NFFT​)No简单点说，就是设置缩放倍数，比如 SCALE_SCH = [01 10 00 11 10]就表示右移了（1+2+0+3+2）位，也就是缩小了256倍，那么计算的结果就要扩大256倍

那么在使用时，位宽的多少，是否填充，填充多少，这些都需要我们自己去计算吗？当然不用，Vivado IDE可以自动计算。就以NFFT为例，当我们勾选run time configurable时，我们可以看到s_axis_config_tdata 的位宽发生了变化，而且，具体的某一位代表什么也可以从中看出。

在这里插入图片描述
在这里插入图片描述

具体使用

Configuration Tab

在这里插入图片描述Channels：选择一个通道
Transform Length：选择1024，注意这个是最大长度，只果勾选了run time configurable，配置长度才可变。
Implementation Options：运算的架构，其资源与数据吞吐量如下图所示
在这里插入图片描述

Implementation Tab

在这里插入图片描述Data Format：选择Fixed Point，选择其它选项会发现资源使用暴增。

在这里插入图片描述
Scaling Options ：缩放选项，选择Scaled，同样有其它选项，但是资源使用量会暴增

因此，要合理权衡资源、运算速度、精度，选择合适的选项，如果资源太多用不完，当我没说。
Precision Options: 输入数据位宽和相位因子位宽。相位因子具体干什么用，我也不太清楚，看了下手册，好像和噪声有关，这里保持默认16bit即可，至于输入位宽，这里是指实部和虚部的位宽，实际上输入应是32bit。可以看到，高16位是虚部，低16位是实部。输出数据同理。
在这里插入图片描述
Control Signals: 选择复位信号，至少保持两个周期。
Output Ordering：输出时自然序列还是倒序。
其它保持默认选项，都不勾选，如果有需要使用的，可以查阅官方手册。因为这些配置已经可以进行正常的运算了。

Detailed Implementation Tab

在这里插入图片描述
这里主要选择资源的使用类型，比如是否使用BRAN，是否使用乘法器，用多少什么的，同样，权衡资源与速度，保持默认即可。
最后看一下Latency，这个与你计算的点数，实际时钟屏率，选择资源类型有关，所以这个Latency仅供参考。
在这里插入图片描述

仿真测试

在生成IP核以后，将其导出，然后进行仿真验证，在这里我选用ModelSim，个人建议不要选择Vivado自带的仿真，个人感觉有卡又慢又难用。然后还需要Matlab生成波形和验证结果。什么？没有Matlab，那你搞什么FFT，赶快去装一个。有了Matlab，我们可以更方便的进行仿真。

初始化部分代码
首先，需要初始化CONFIG_tdata，其一共有16个bit（为什么是16bit，去IP核配置界面自己看）这里，我们选用正变换，所以最低一个bit为1，然后10个bit是缩放因子，2个一组，选择缩放32倍，剩下的用0填充。所以结果因该是这样：

assign S_AXIS_CONFIG_tdata = 16'b0000_0_01_01_01_01_01_1;

M_AXIS_DATA_tready这个一直拉高即可，详情请看AXI协议。

assign M_AXIS_DATA_tready = 1'b1;

定义变换的最大点数：

 parameter MAX_SIZE=16'd1024 - 1;

然后我们需要1024个数据，这1024个数据采用Matlab生成，然后ModelSim读取。

reg[15:0]  memory[MAX_SIZE:0];//测试波形数据存储空间
initial   $readmemh("./sin_bit.txt",memory);//读取原始波形数据读到memory中

我们还需要将FFT的输出数据导出，然后由Matlab分析查看结果。

 integer handle1;
 initial
 	begin//sequence block
     handle1 = $fopen("fsave.txt");
     #5000;
     @(negedge M_AXIS_DATA_tvalid);//等待数据输出完毕
     #5000;
     $fclose(handle1);
     $stop;
   end

   always @(posedge aclk)
   begin
   	if(M_AXIS_DATA_tvalid)
   		$fwrite(handle1,"%d  %d \n",M_AXIS_DATA_tdata[31:16],M_AXIS_DATA_tdata[15:0]);
   end

剩下的就是控制传输数据。

 always @(posedge aclk)
   begin
       if(all_en)
           begin
           cnt <= cnt + 1'b1;
           if(cnt == 0)
           begin
               S_AXIS_CONFIG_tvalid  <=1;
           end
           else if(cnt == 3)
               S_AXIS_CONFIG_tvalid  <= 0;
           else if(cnt == 5)
           begin
               S_AXIS_DATA_tvalid <= 1;
               index = 0;
           end
           else if(cnt == MAX_SIZE + 5)
           begin
               S_AXIS_DATA_tlast <= 1'b1;
           end
           else if(cnt == MAX_SIZE + 6)
           begin
               S_AXIS_DATA_tvalid <= 1'b0;
               S_AXIS_DATA_tlast <= 1'b0;
           end
           if(S_AXIS_DATA_tlast)
   			index <= 'd0;
   		else if(S_AXIS_DATA_tvalid)
               index <= index +1;
       end
   end

确认代码无误后，开始仿真，仿真主要看一下有没有错误发生，如果有，检查一下错误的原因，没有错误接下来就用Matlab处理数据。
在这里插入图片描述
先用Matlab生成测试的波形：

F1=1000000;     F2=500000;     F3=1500000;    %信号的频率
Fs= F1*4;%采样频率
A1=135;         A2=296;        A3=502;        %振幅
P1=50;          P2=-60;        P3=110;        %信号初始相位
ADC = 400;                                    %直流分量
N=1024;%采样点数为N
WIDTH = 12;%信号位宽
t=0:1/Fs:(N-1)/Fs;%采样时刻
s= ADC+A1*cos(2*pi*F1*t+pi*P1/180)+A2*cos(2*pi*F2*t+pi*P2/180)+A3*cos(2*pi*F3*t+pi*P3/180);%生成信号
plot(s);%绘制图形
title('原始波形');
figure

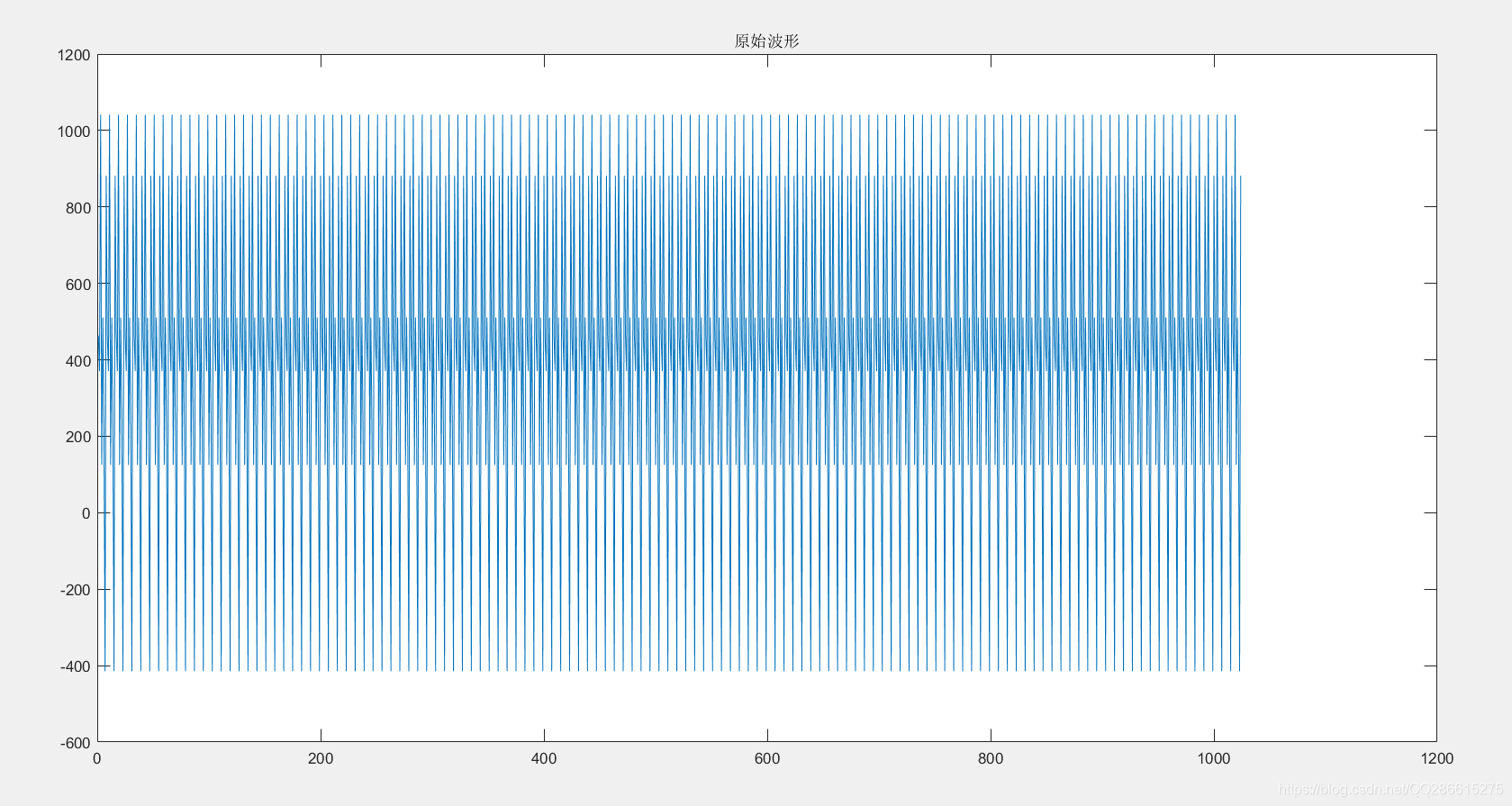

在这里插入图片描述由于采样点数过高，这个图估计连它亲娘都不认识，所以还是看函数吧。
我们将生成的波形文件放到ModelSim中仿真，完成后，再将生成的波形文件和Matlab的FFT结果对比，这里需要注意的是，我们在IP核中，设置了放缩，所以在Matlab中需要将IP核的结果乘以32.
在这里插入图片描述
然后以下是Matlab和IP核的结果对比，将计算得到的数据分别转成了幅度-频率图和相位-频率图。可以发现，两者之间误差很小。
在这里插入图片描述在这里插入图片描述

参考资料

官方手册
Xilinx FFT IP v9.0 使用
VIVADO FFT核的实现
基于MATLAB的FFT分析
matlab关于fft的应用（一）
[数字信号处理]Matlab做fft时点数N怎么选取
