基于FPGA的64位8级流水线加法器

已于 2022-07-27 20:08:50 修改
阅读量1k 收藏 4
点赞数 1
分类专栏： D1：verilog设计 文章标签： fpga开发
于 2022-07-27 20:00:45 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/QQ_778132974/article/details/126022133
版权

使用verilog实现，qurartus下创建工程和仿真；
原理说明

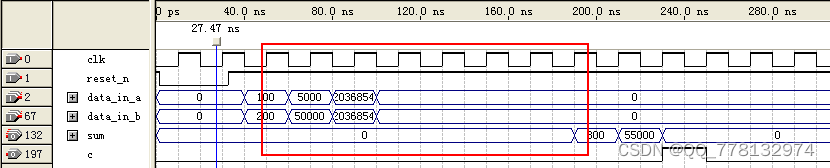

64位8级流水线加法器，即是将64位拆成8个8位进行运算，最后将8个8位运算的结果相加得出最后的和和进位位。采用8级流水线进行加法运算，则从第一次输入两个加数的第一个时钟起，需要第8个时钟周期对应的和才输出来，之后源源不断的输入加数，则和也不断的输出，如下图所示：
请添加图片描述

8级流水线需要将加法运算拆分成8个时钟周期来完成，每个时钟周期需要将前面计算得到的和、还未进行计算的加数进行缓存，由此，比如第1个8位计算得到的和就需要缓存7次，第2个8位计算得到的和就需要缓存6次，以此类推。同时，还要将未进行计算的加数进行缓存，比如[63:56]这个8位就需要缓存7次，[55:48] 这个8位就需要缓存6次。

第1个时钟周期：计算第1个8位的和，并加上前一个的进位位。缓存前面得到的和、未进行计算的加数
第2个时钟周期：计算第2个8位的和，并加上前一个的进位位。缓存前面得到的和、未进行计算的加数
第3个时钟周期：计算第3个8位的和，并加上前一个的进位位。缓存前面得到的和、未进行计算的加数
第4个时钟周期：计算第4个8位的和，并加上前一个的进位位。缓存前面得到的和、未进行计算的加数
第5个时钟周期：计算第5个8位的和，并加上前一个的进位位。缓存前面得到的和、未进行计算的加数
第6个时钟周期：计算第6个8位的和，并加上前一个的进位位。缓存前面得到的和、未进行计算
