固态硬盘总线协议和通道的笔记

观看了B站UP硬件茶谈做的关于硬盘接口，总线，协议的科普视频，说的非常好

视频链接：

http://【【硬核科普】硬盘的SATA M.2 NGFF NVME是什么意思，详解硬盘的总线协议与接口】 https://www.bilibili.com/video/BV1Qv411t7ZL/?share_source=copy_web&vd_source=90b41c8af69782051c8b0e78702e5031http://【【硬核科普】硬盘的SATA M.2 NGFF NVME是什么意思，详解硬盘的总线协议与接口】 https://www.bilibili.com/video/BV1Qv411t7ZL/?share_source=copy_web&vd_source=90b41c8af69782051c8b0e78702e5031

以下是看完后总结的笔记

零、硬盘总线，协议，接口的框图

硬盘传输数据需要

1、数据协议做沟通

2、传输总线做媒介

3、物理接口让硬盘接入

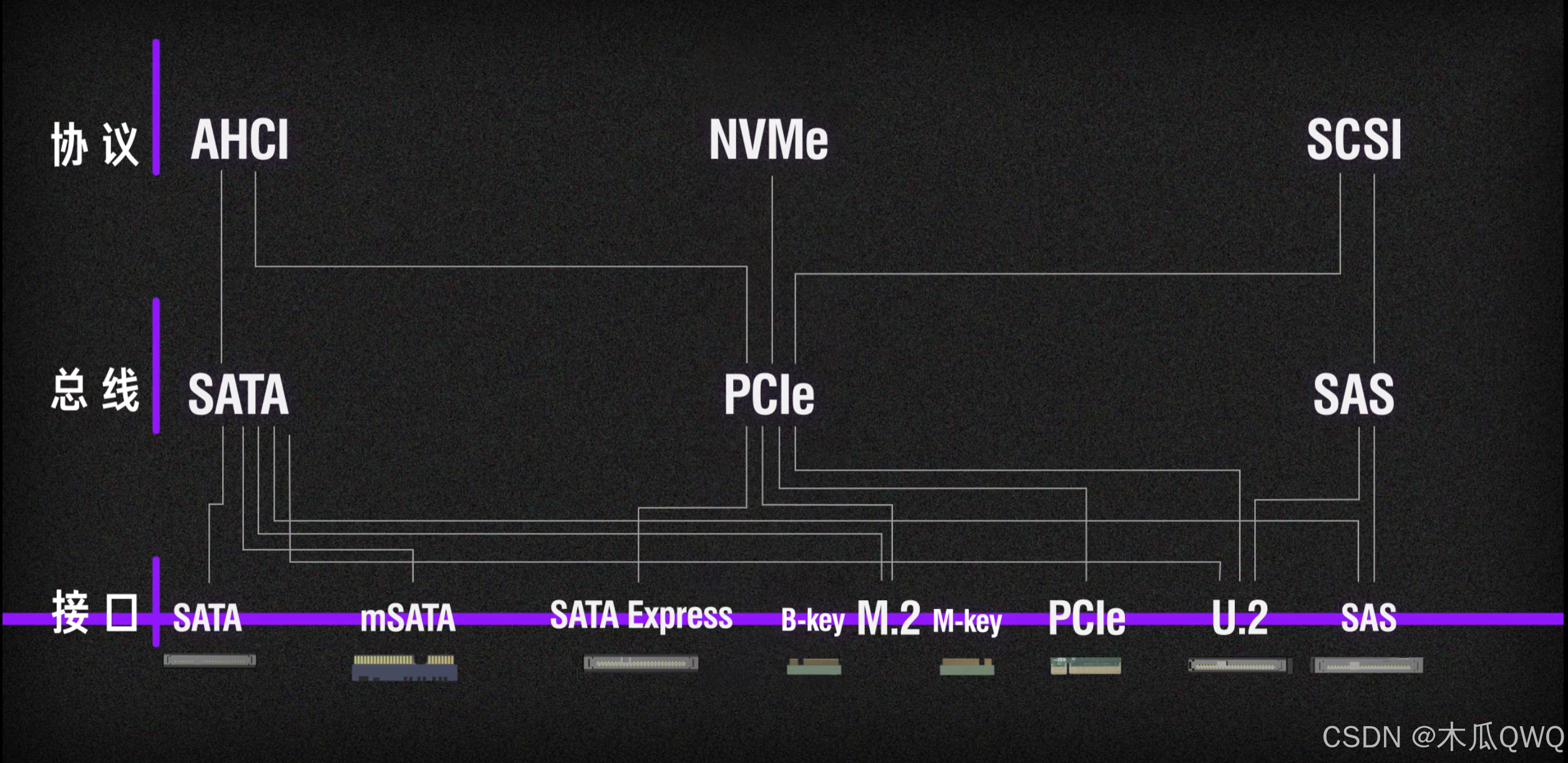

以下框图来自B站UP硬件茶谈，是我见过的，对于硬盘协议，总线，接口总结最到位的框图

有些基础看这一张图就可以完全理解

一、总线（BUS）

总线：总线是不同设备之间交互数据的通路

释义：电子元器件之间会有数据沟通的需求，想要数据交互，就要有路，这个路就是总线

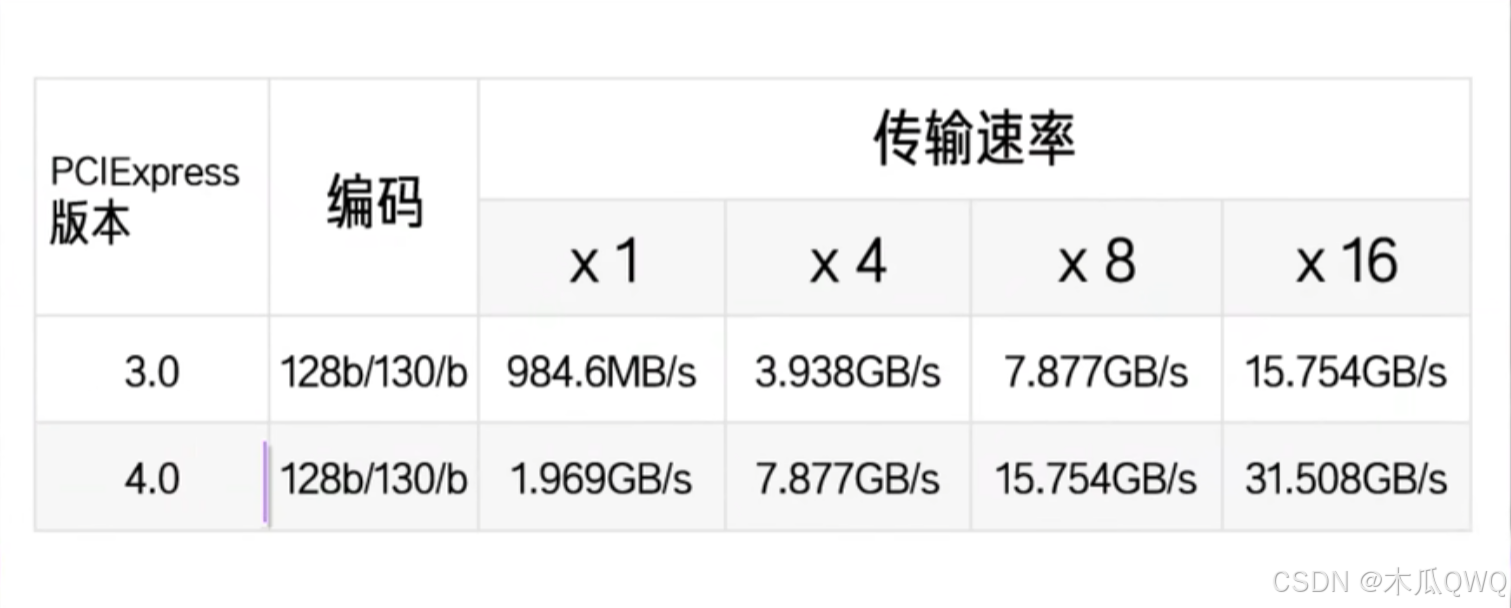

带宽：总线在单位时间内能传输的数据量

释义：路总有承载能力，有上限，不可能无限的快，带宽体现了总线承载能力的上限

在固态硬盘中，常用传输总线有三种：

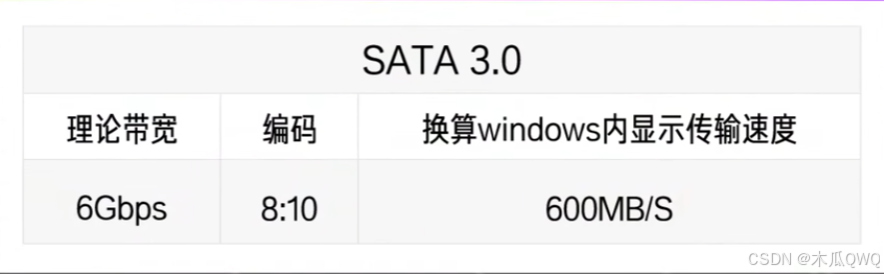

1、SATA总线：消费类电子常用

2、PCIe总线：消费类电子常用

3、SAS总线：企业级服务器常用

二、协议（protocol）

协议：两个设备通信时的规矩

释义：两个设备之间提前规定了以 “某种形式” “某种规格” 利用 “某种物体” 把数据传输出去，另一方再以同样的规则和流程接收，两个设备只有协议一样或者相容，才能进行通讯

协议主要规定了以下几个内容：

1、如何识别对方

2、如何建立连接

3、使用的讯号类型

4、数据编码解码方式

5、数据传输的类型

6、数据传输的方式

7、物理层的电压电流

8、保持和截止时间

硬盘常用的数据协议有四种

1、IDE：早期硬盘用的协议，已经被淘汰了

2、AHCI：消费类电子常用

3、NVMe：消费类电子常用

4、SCSI：企业级服务器常用

三、接口（interface）

接口：物理层的连接形式

以下是几种接口的图片

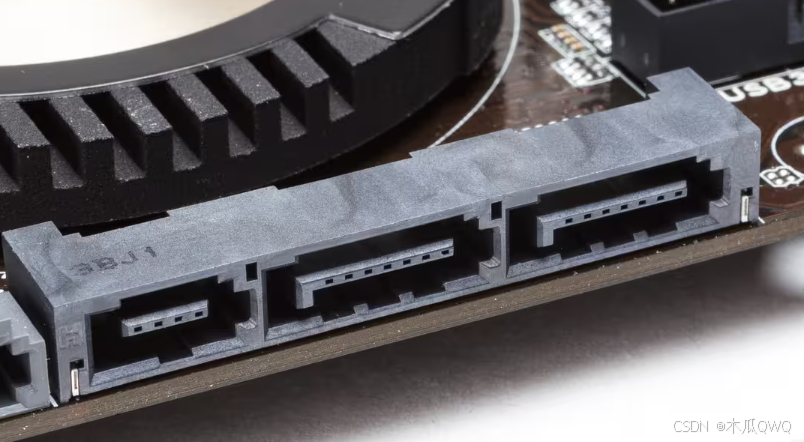

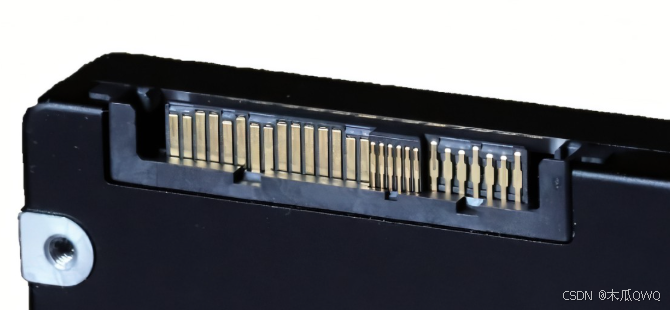

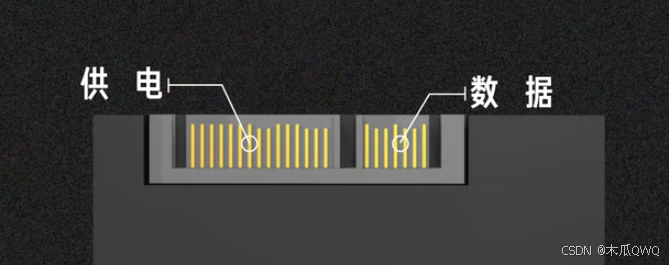

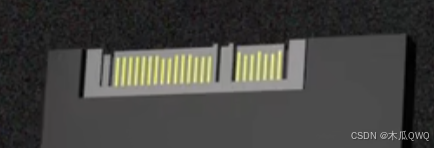

1、SATA接口：2.5寸，3.5寸，2.5寸固态

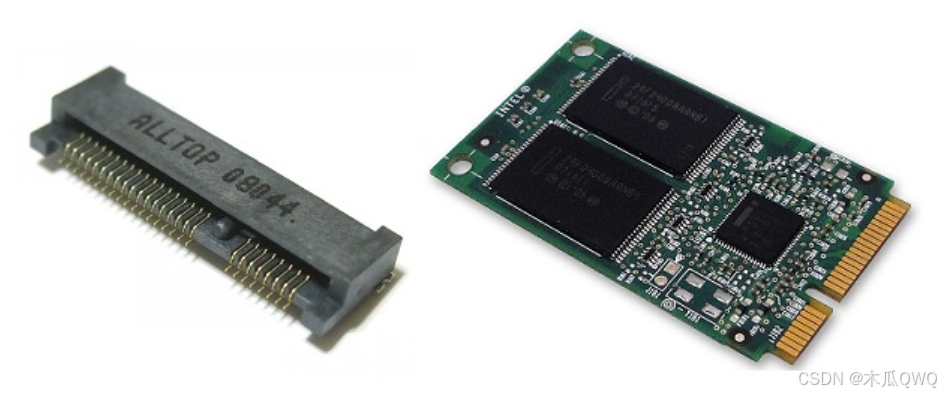

2、mSATA接口

老式的电脑常用，几乎被淘汰了

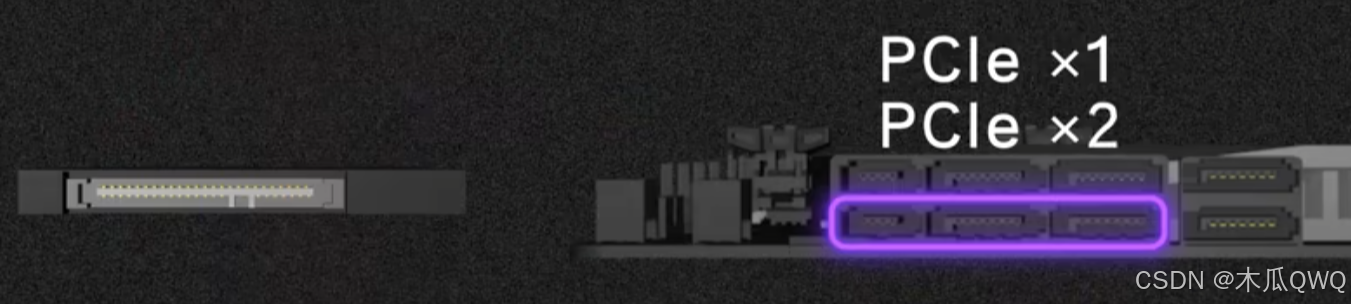

3、SATA Express

10年前用的，被淘汰了

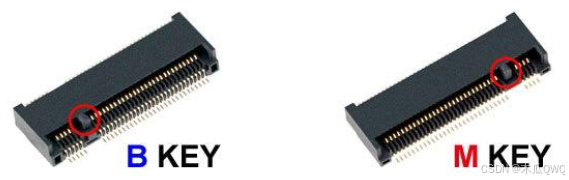

4、M.2

主板常用的接口，常见M-KEY

NGFF：M.2接口行业规范的别名

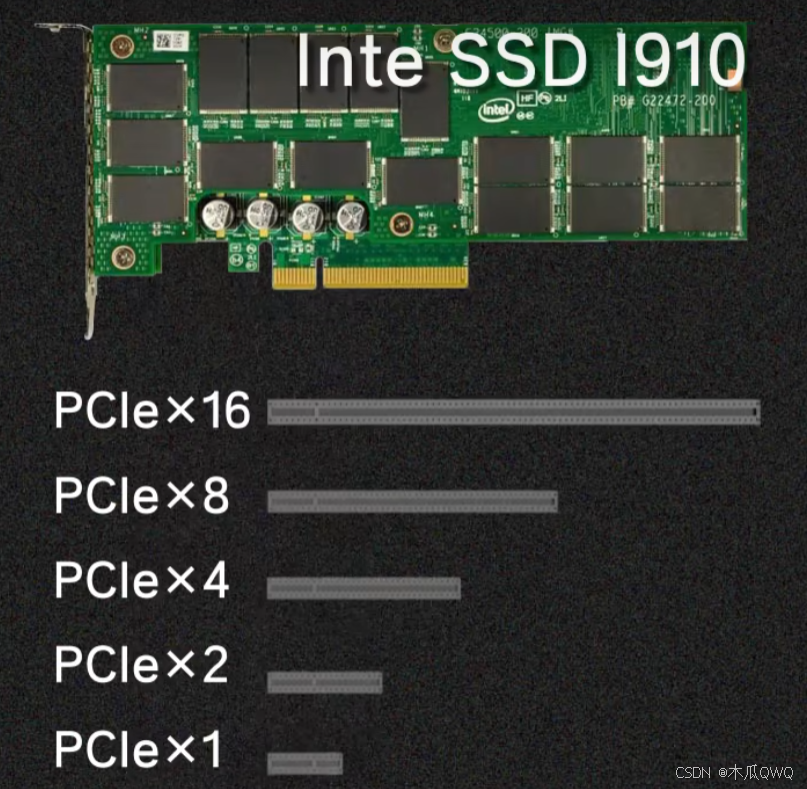

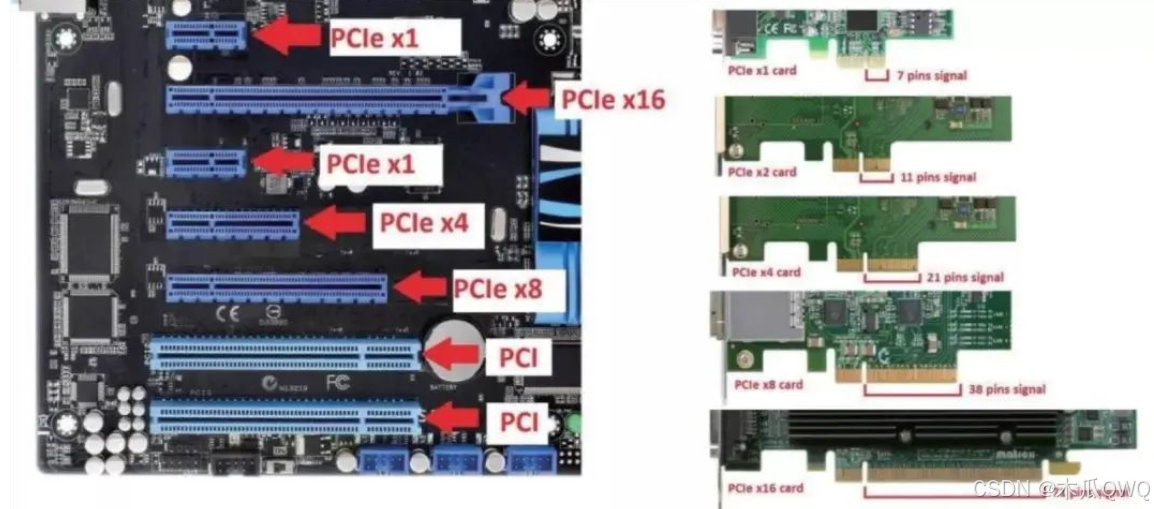

5、PCIE接口

最常用的接口，兼容性最强

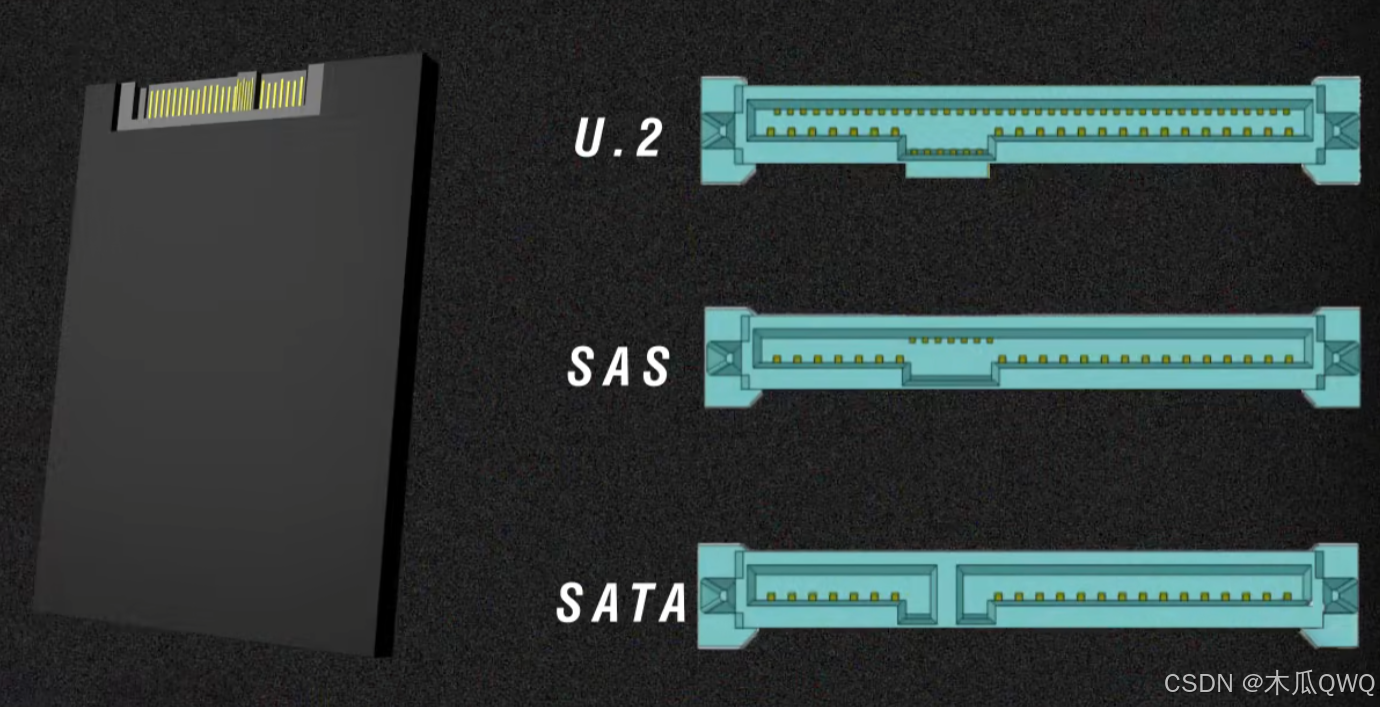

6、U.2接口

常用于服务器上的接口

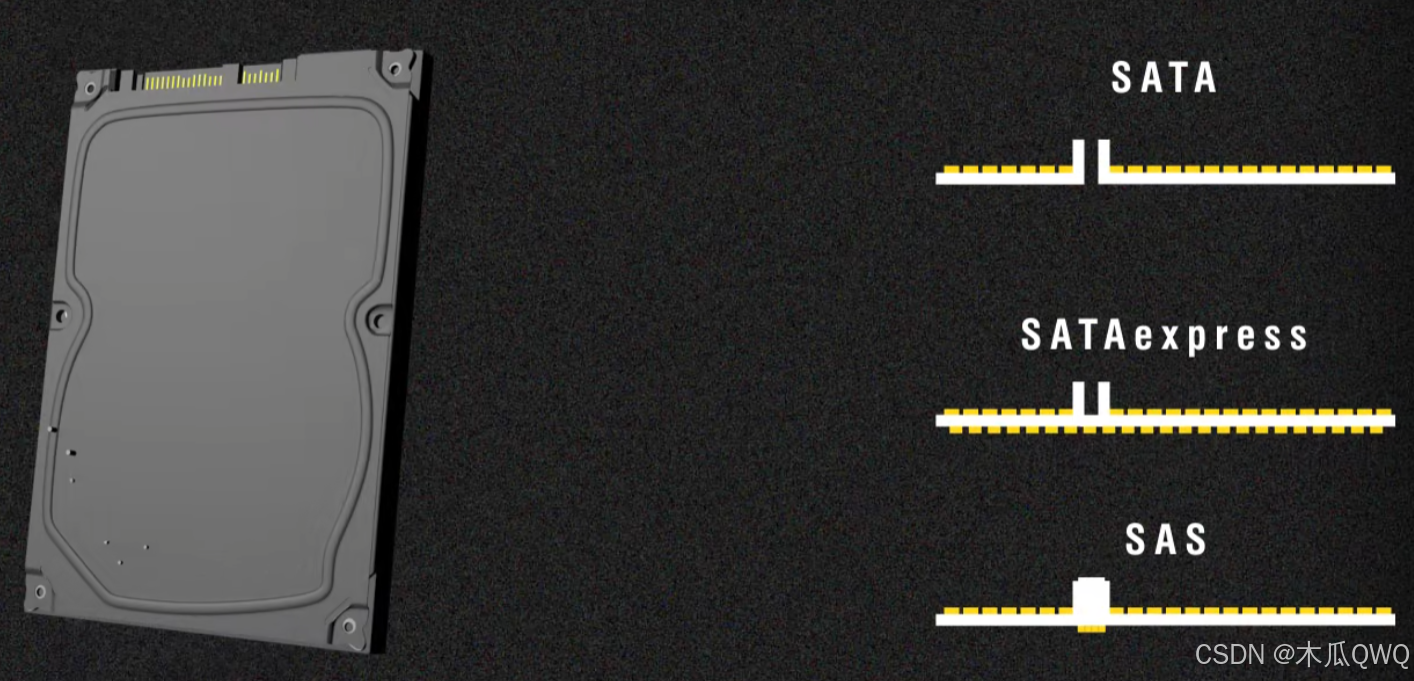

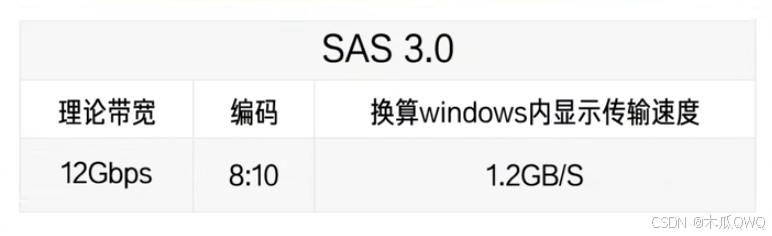

7、SAS接口

服务器上用的多，是一种强化版的SATA接口，向下兼容SATA
