【原创】西门子S7-1500PLC使用 EPOS控制V90伺服驱动器

最新推荐文章于 2024-06-07 12:51:12 发布
最新推荐文章于 2024-06-07 12:51:12 发布
阅读量1.9k 收藏
点赞数
分类专栏： 原创文章 文章标签： 网络 linux 运维
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Qinmingyue13/article/details/130886591
版权
本文详细介绍了如何使用西门子S7-1500PLC的EPOS功能块控制V90伺服驱动器，包括硬件参数设置、驱动器通讯参数配置、PLC通讯参数设置，以及控制程序的编写。重点强调了IP地址和设备名称的一致性、硬件标识符的准确性以及EPOS功能块的接口理解。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

​本文主要阐述S7-1500PLC使用EPOS功能块控制V90伺服驱动器的全部过程，让您轻松掌握V90的控制方法。

一、 使用EPOS控制伺服电机参数

硬件配置与参数

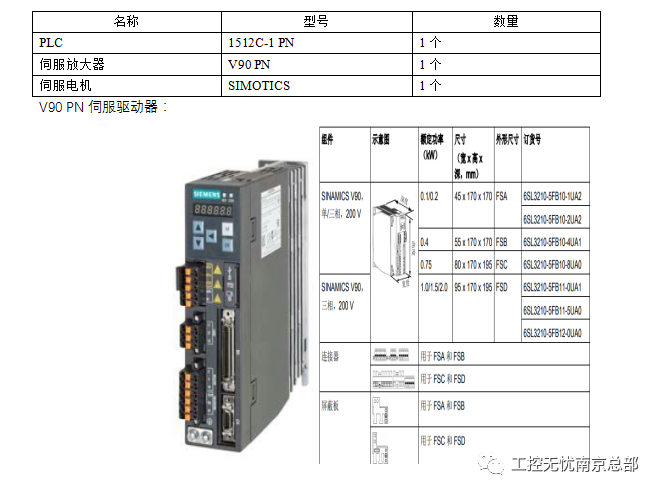

① 硬件配置

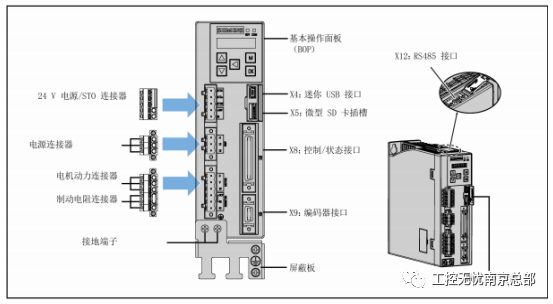

① 伺服驱动器硬件参数

使用软件：V-ASSISTANT

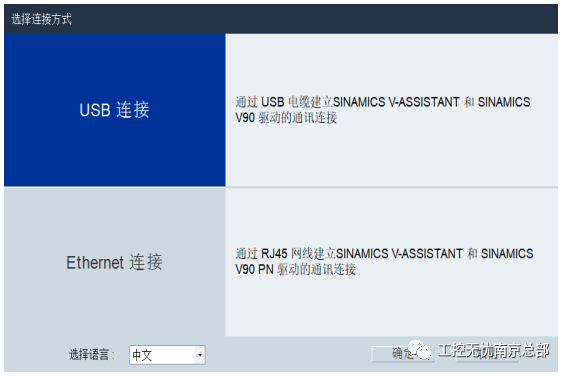

软件连接时可选择USB连接或者Ethernet连接，根据实际情况选择

选择好连接方式后点击确定，等待驱动器响应，响应完成后出现订货号，点击确定即可

检查驱动与电机型号是否正确，并将控制模式更改为基本定位控制
