蓝光三维扫描技术在汽车配件定制改装领域的创新应用

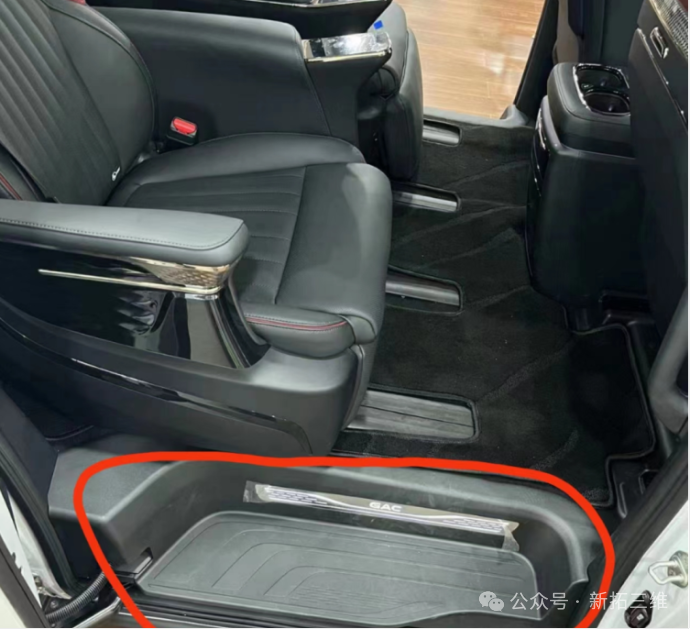

为了提升商务车追逐舒适和个性化的体验，商务车改装也成为现下的热门行业。新拓三维接到汽车改装工厂委托，对整体进行改装的某型号商务车的踏板进行三维扫描建模，协助客户对踏板的塑料材质改为金属材质，提升商务车辆的气质。

商务车踏板注塑件拥有形状复杂、曲面多、孔位细节多、轮廓复杂等检测难点，蓝光三维扫描技术应用于汽车改装产业中，可实现高精度、高效率、结果直观的定制改装方式。

改装案例介绍

采用新拓三维蓝光拍照式三维扫描仪，对汽车踏板进行快速扫描，获取高质量点云数据，局部细节特征网格更精确，方便后续A级曲面的设计，从而缩短部件设计开发、改装周期。

接下来，带大家看看新拓三维XTOM蓝光拍照式三维扫描仪在汽车配件改装中的应用。

三维扫描流程

本次改装商务车的踏板零部件，采用新拓三维XTOM蓝光拍照式三维扫描仪。扫描前需要对被测件进行表面处理，工件表面喷显像剂，粘贴标记点，多角度拍照，获取点云数据进行三维逆向建模。

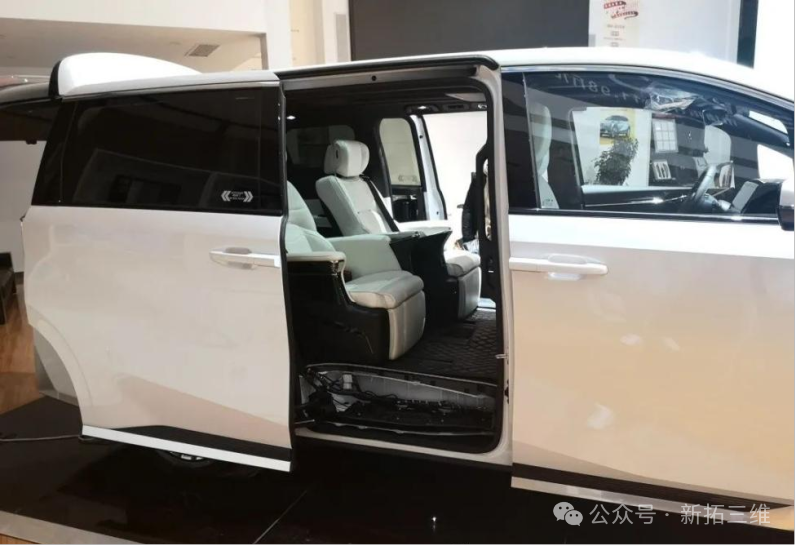

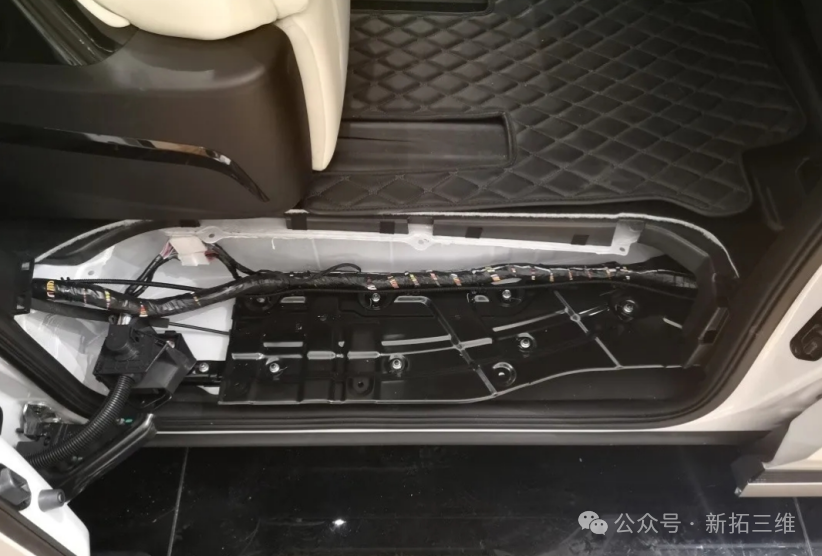

踏板拆除

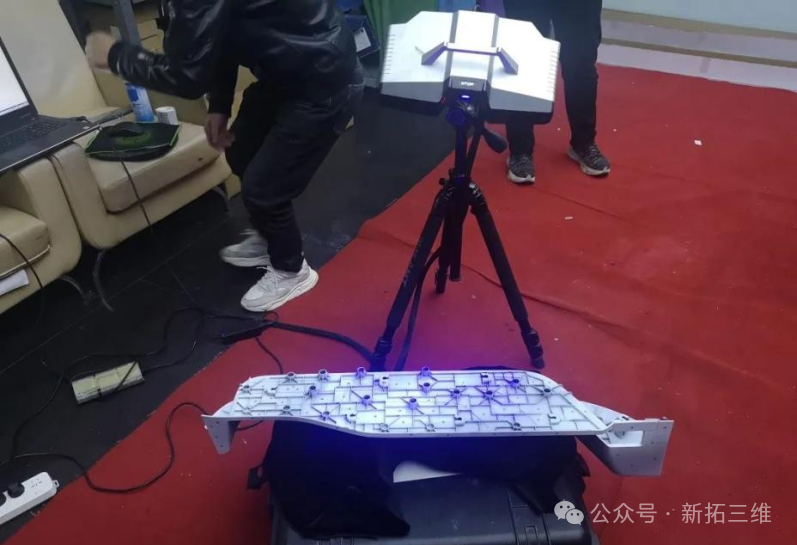

工件三维扫描：根据客户需求完成整体工件表面数据，采用XTOM拍照式蓝光三维扫描（400*300幅面）进行点云数据采集。

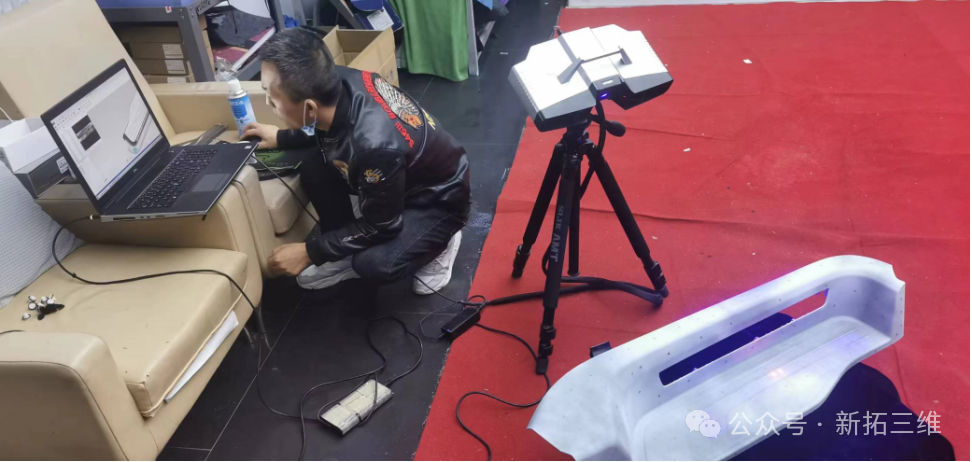

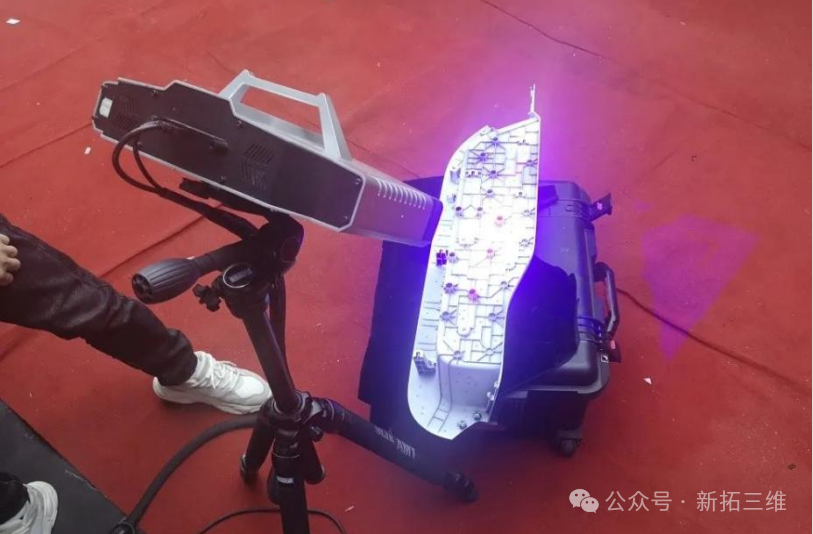

拍照式三维扫描

三维扫描设备介绍

新拓三维XTOM-MATRIX-5M蓝光三维扫描仪，采用蓝光窄域波长投影技术，扫描时CCD只接受蓝光波长的光线，避免环境光的干扰，因此可以得到更精确的测量数据。

采用自适应点云采样及网格锐化技术，在相同相机分辨率条件下，更好地还原物体表面细节特征信息，实现复杂轮廓、凹凸表面的准确完整复刻。

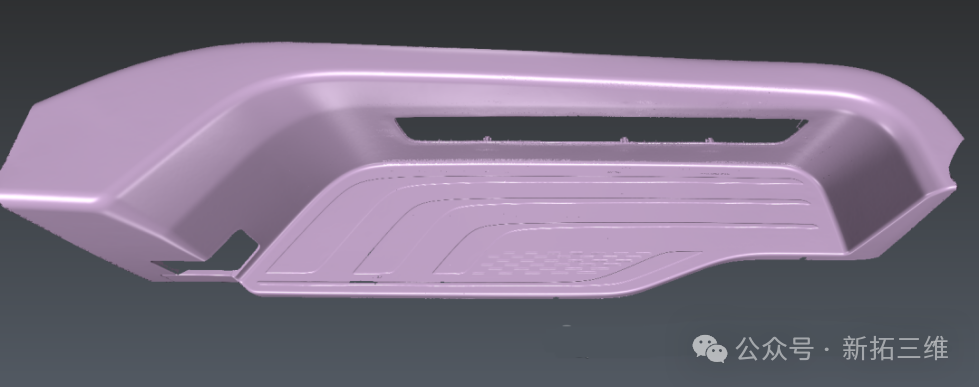

三维扫描成果展示

扫描完成后进行三角化融合优化导出STL数据→进行逆向建模。完成的三维数模可以交付甲方进行机械件的加工。

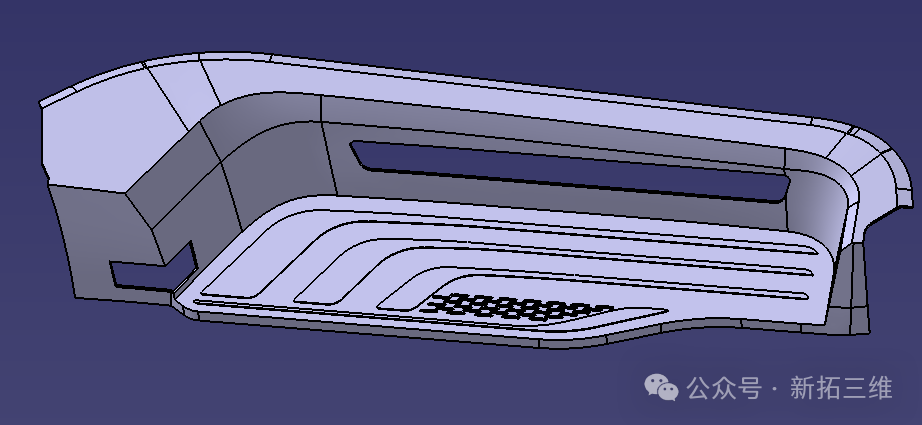

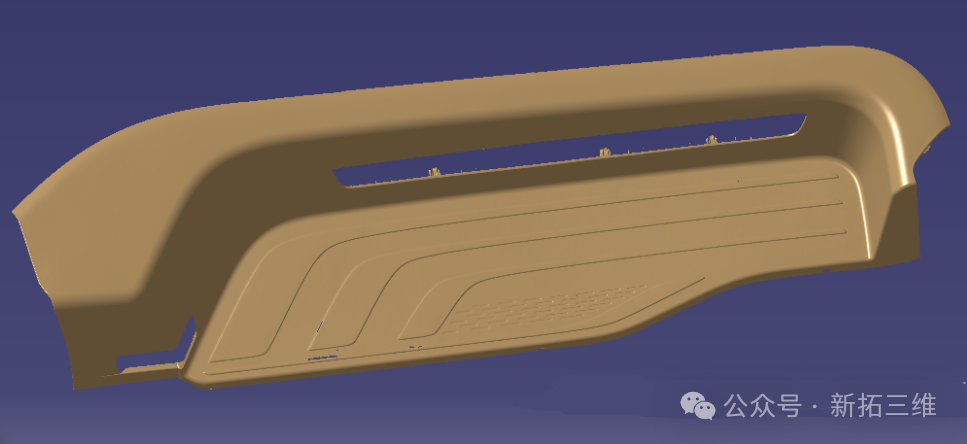

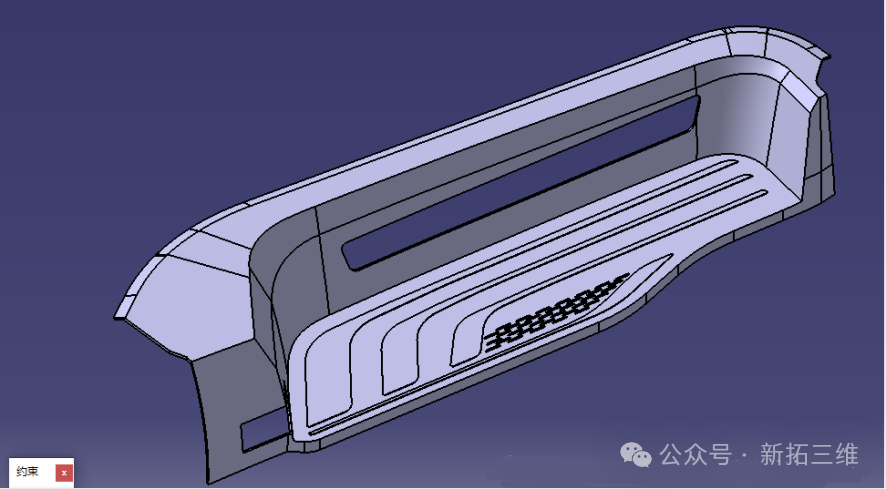

三维扫描数模展示
