硬件学习笔记--26 AD23出BOM流程

1.将要导BOM的原理图与PCB放置到一个工程中。

2.如果原理图有变更需要update到PCB中，否则可能导致器件找不到。

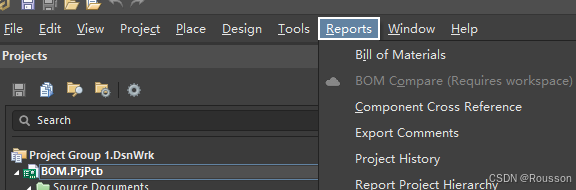

3.在原理图中点击Reports-Bill of Materials

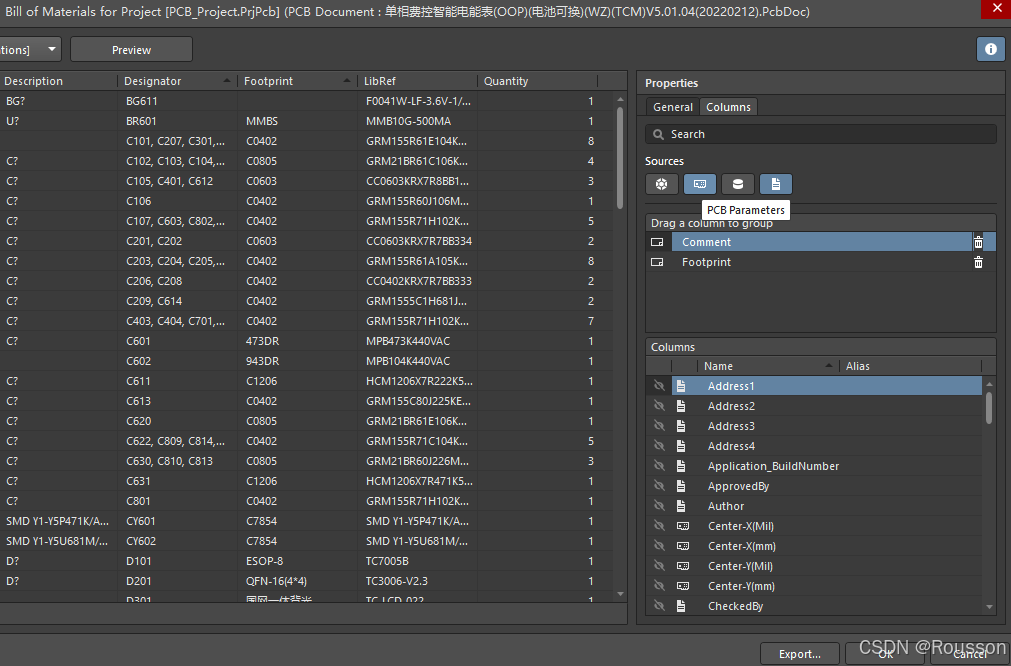

4.在Properties中选择columns，选中第二个PCB parameters（关联PCB），在下面columns中选择对应的选项（眼睛那里点一下即可），一般选择comment（名称）、Footprint（封装）、Designator（位号）、quantity（数量）、Layer（层）、LibRef（库中的描述）、再就Text field1  Text field2  Text field6(不同公司中的特殊定义，比如公司的料号以及其他描述等) 。

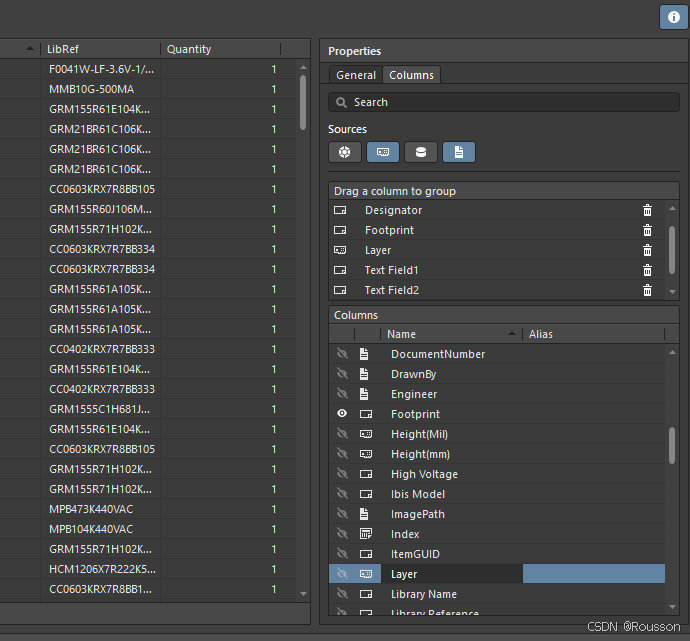

5.把这些选项拖到上面的Group里。

6.最后点击Export生成即可。
