之前讲过，固化FPGA，实际是将程序固化在FPGA外挂的Flash或者EEPROM等存储设备中；因此，本节在生成固化文件前，需要知晓操作对象的状况。

1  目标器件信息

由原理图得，挂载在FPGA的存储芯片为SPI接口的Flash芯片，型号为M25P16，查询器件手册得知，该器件存储大小为16M；

 2  固化文件生成操作

打开ISE的iMPACT，选择Launch Wizard

弹窗选择Prepare a PROM File项，点击OK

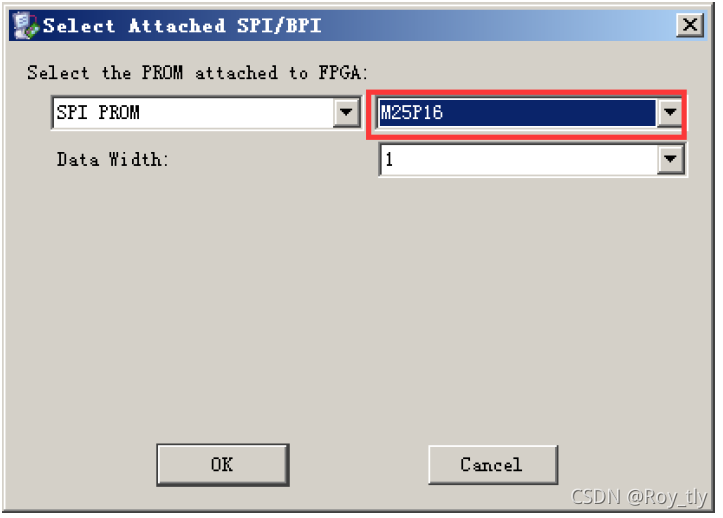

按以下箭头指向进行顺序配置烧录对象信息，点击OK

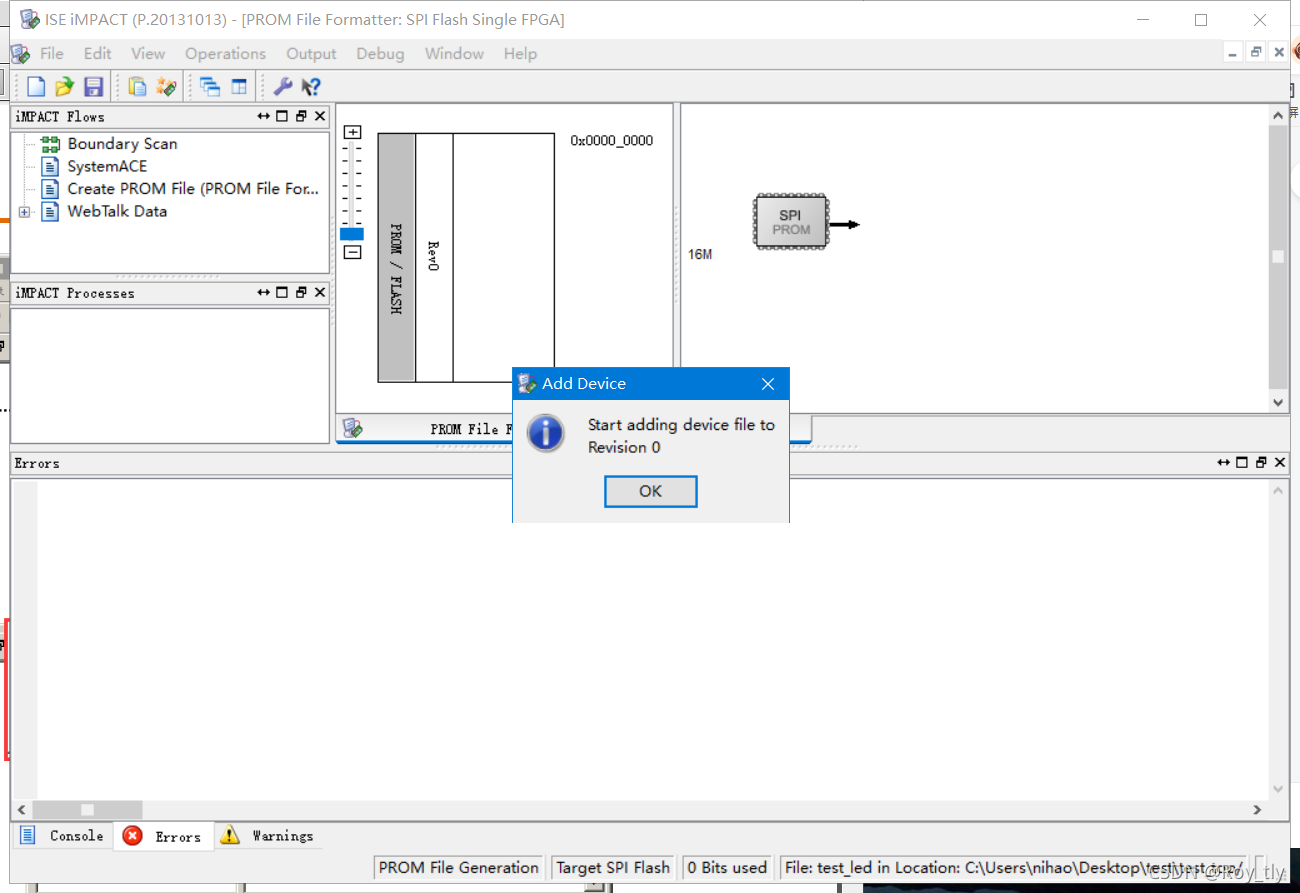

弹窗点击OK,准备加载要参考的bit文件

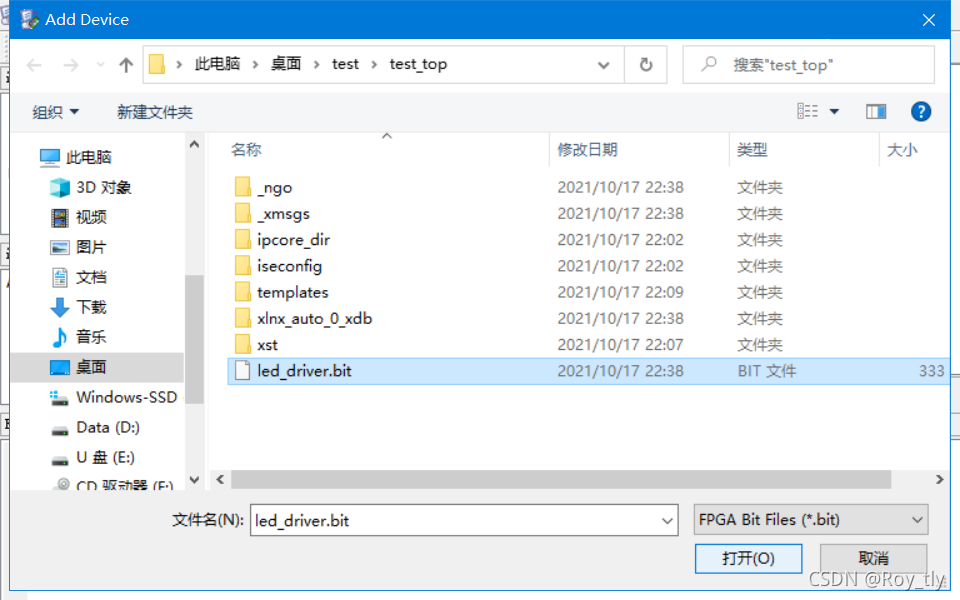

 选择要生成mcs文件的参考文件bit

 下方弹窗点击NO

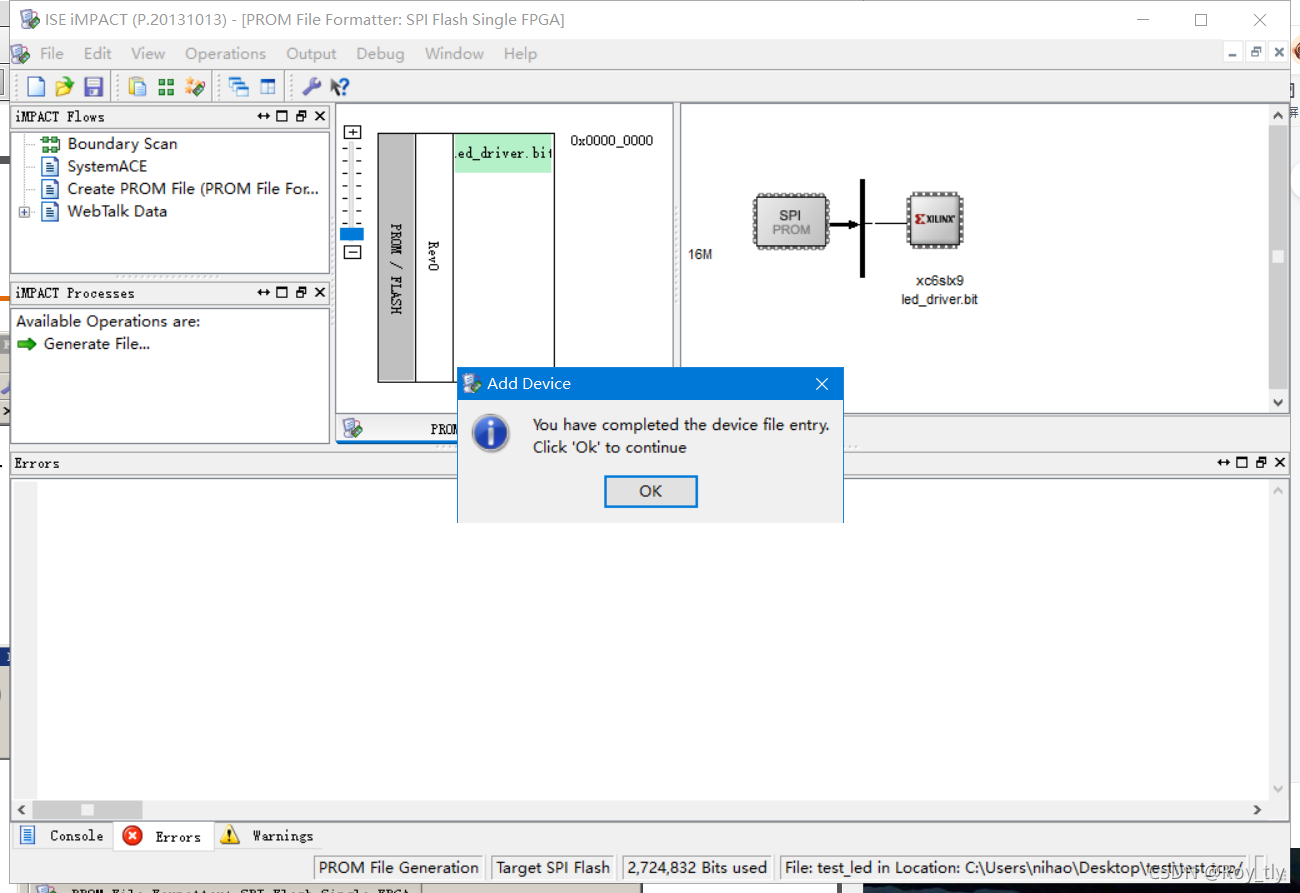

以下直接点击OK

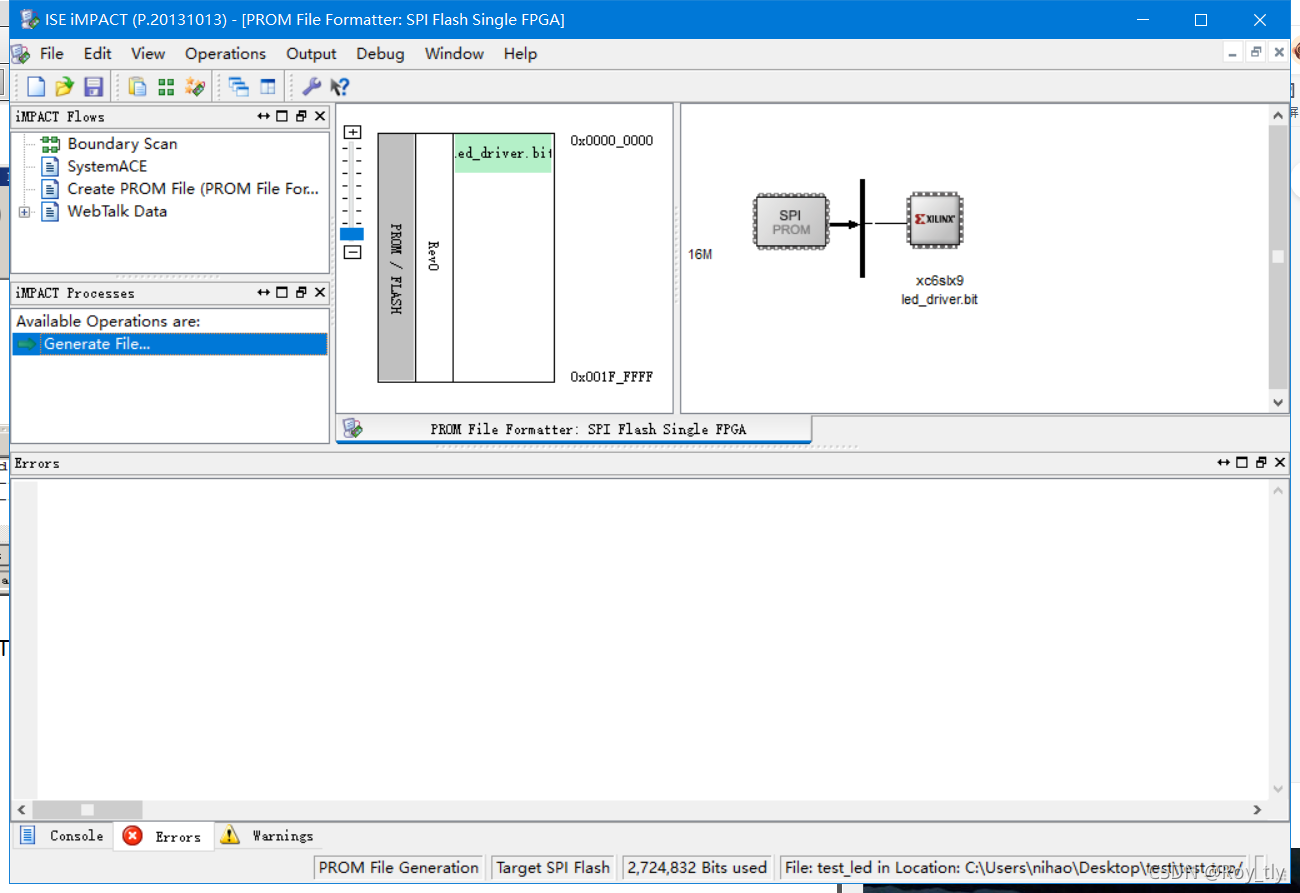

生成固化文件（MCS）的操作如下，点击Generate File

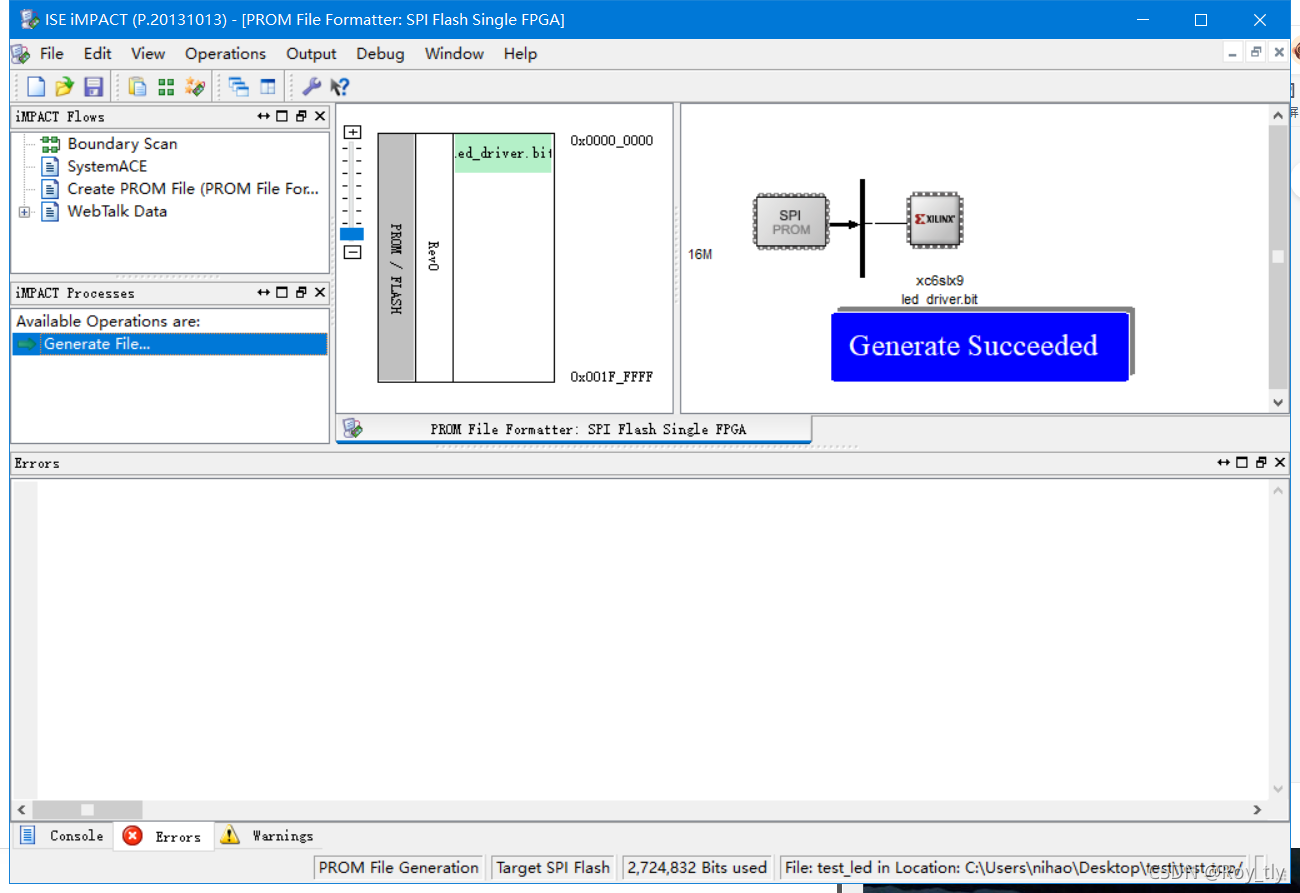

生产MCS文件成功会出现如下标志

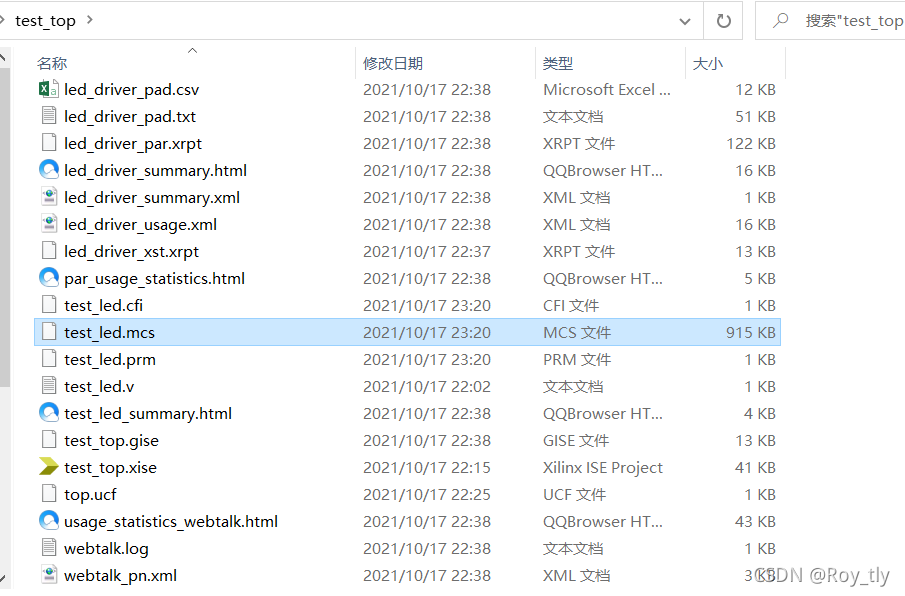

生成的MCS文件，其路径就是之前配置芯片空间的时候设置的路径

 此时，MCS文件生成，即固化文件生成。

该文件固化至Flash芯片操作。参考【工具应用笔记】ISE14.7固化FPGA

 其中，芯片型号设置为以下型号
