简明易懂——卷积神经网络的输入输出特征图大小计算

📖 参考文档：《百度飞浆：零基础入门深度学习》

---

假设输入图片尺寸是 $H\times W$，卷积核（池化窗口）大小为 $k_h\times k_w$

• 卷积层： 假设填充为 $(p_h,p_w)$，步幅为 $(s_h,s_w)$，则卷积层输出特征图的大小为：
  $$H_{out}=\frac{H+2p_h-k_h}{s_h}+1$$
  $$W_{out}=\frac{W+2p_w-k_w}{s_w}+1$$

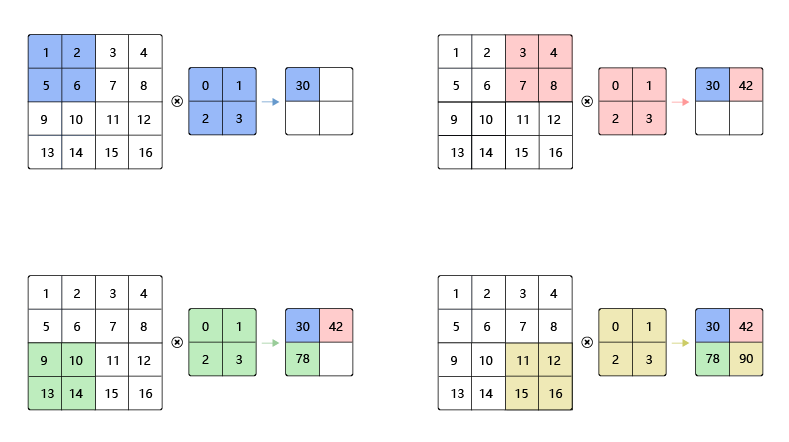

图1：步幅为2的卷积过程

• 池化层： 假设在第一行之前填充 $p_{h1}$ 行，在最后一行后面填充 $p_{h2}$ 行。在第一列之前填充 $p_{w1}$ 列，在最后一列之后填充 $p_{w2}$ 列，则池化层输出特征图大小为：
  $$H_{out}=\frac{H+p_{h1}+p_{h2}-k_h}{s_h}+1$$
  $$W_{out}=\frac{W+p_{w1}+p_{w2}-k_w}{s_w}+1$$

  在卷积神经网络中，通常使用 $2\times 2$ 大小的池化窗口，步幅也使用 2，填充为 0，则输出特征图的尺寸为：
  $$H_{out}=\frac{H}{2}$$
  $$W_{out}=\frac{W}{2}$$

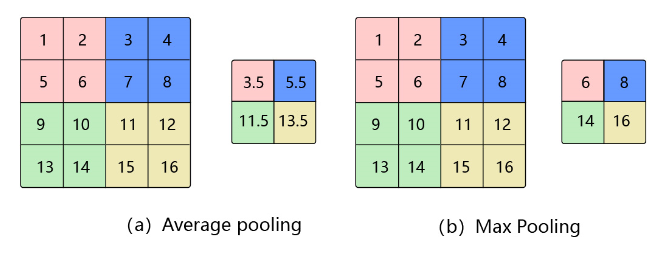

图2：平均池化

多输入通道、多输出通道和批量操作

前面介绍的卷积计算过程比较简单，实际应用时，处理的问题要复杂的多。例如：对于彩色图片有RGB三个通道，需要处理多输入通道的场景。输出特征图往往也会具有多个通道，而且在神经网络的计算中常常是把一个批次的样本放在一起计算，所以卷积算子需要具有批量处理多输入和多输出通道数据的功能，下面将分别介绍这几种场景的操作方式。

• 多输入通道场景

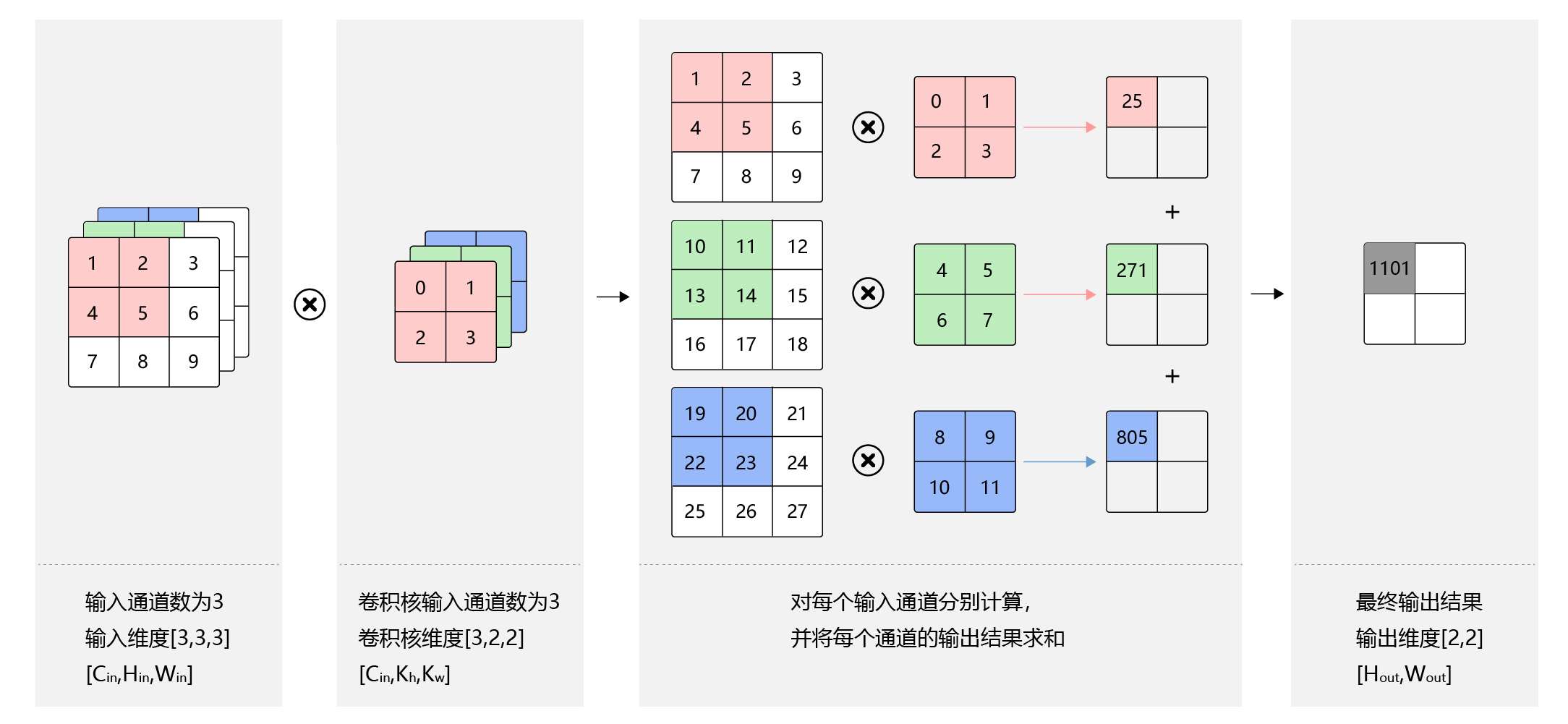

  上面的例子中，卷积层的数据是一个 2 维数组，但实际上一张图片往往含有 RGB 三个通道，要计算卷积的输出结果，卷积核的形式也会发生变化。假设输入图片的通道数为 $C_{in}$，输入数据的形状是 $C_{in}\times H_{in}\times W_{in}$，计算过程如 图3 所示。


1. 对每个通道分别设计一个 2 维数组作为卷积核，卷积核数组的形状是 $C_{in}\times k_h\times k_w$。
2. 对任一通道 $c_{in}\in [0,C_{in})$，分别用大小为 $k_h\times k_w$ 的卷积核在大小为 $H_{in}\times W_{in}$ 的二维矩阵上做卷积。
3. 将这 $C_{in}$ 个通道的计算结果相加，得到的是一个形状为 $H_{out}\times W_{out}$ 的二维矩阵。

• 多输出通道场景

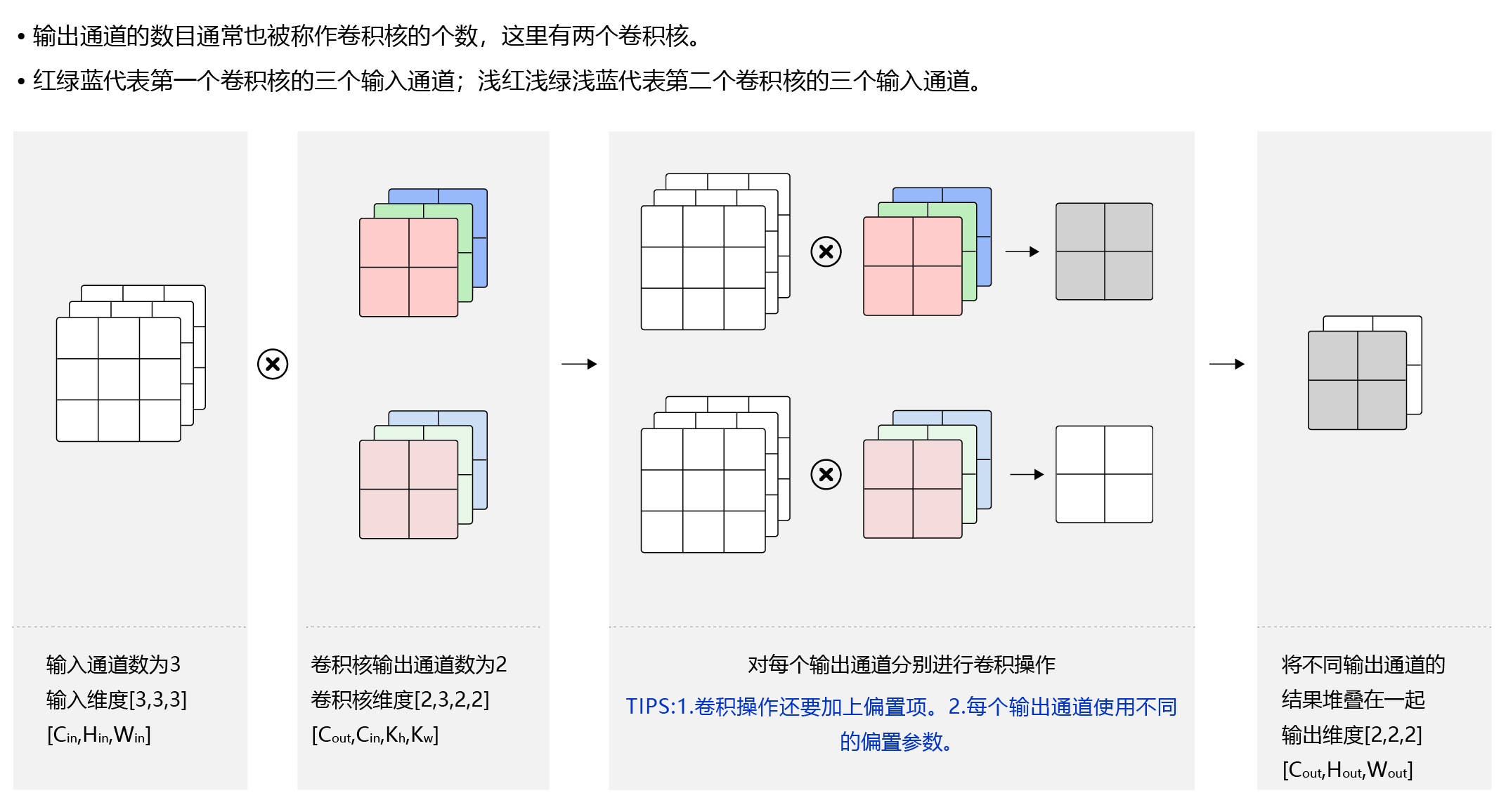

  一般来说，卷积操作的输出特征图也会具有多个通道 $C_{out}$，这时我们要设计 $C_{out}$ 个维度为 $C_{in}\times k_h\times k_w$ 的卷积核，卷积核数组的维度是 $C_{out}\times C_{in}\times k_h\times k_w$，如 图4 所示。


1. 对任一输出通道 $c_{out}\in [0,C_{out})$，分别使用上面描述的形状为 $C_{in}\times k_h\times k_w$ 的卷积核对输入图片做卷积。
2. 将这 $C_{out}$ 个形状为 $H_{out}\times W_{out}$ 的二维数组堆叠在一起，形成维度为 $C_{out}\times H_{out}\times W_{out}$ 的三维数组。

说明： 通常将卷积核的输出通道数叫做卷积核的个数。

• 批量操作

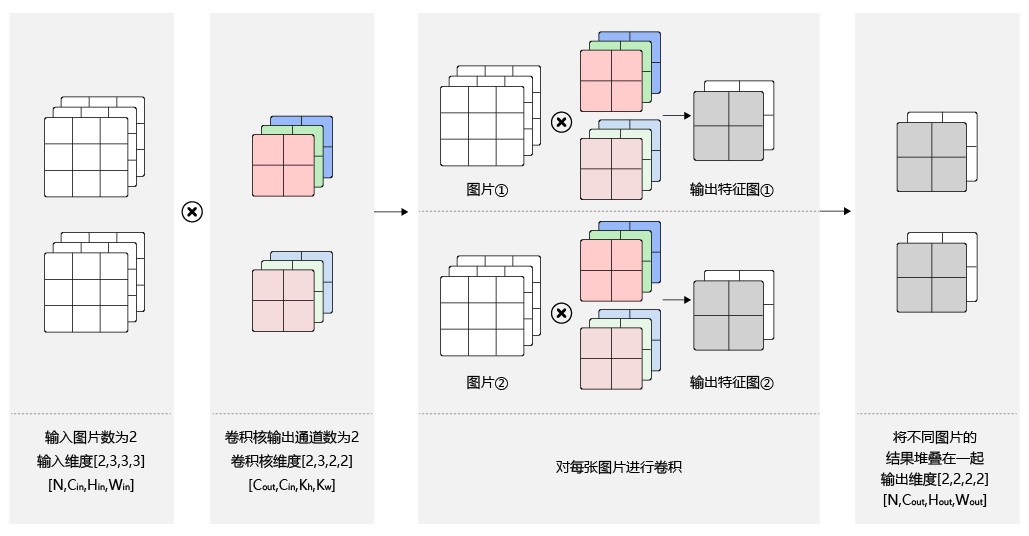

  在卷积神经网络的计算中，通常将多个样本放在一起形成一个 mini-batch 进行批量操作，即输入数据的维度是 $N\times C_{in}\times H_{in}\times W_{in}$。由于会对每张图片使用同样的卷积核进行卷积操作，卷积核的维度与上面多输出通道的情况一样，仍然是 $C_{out}\times C_{in}\times k_h\times k_w$，输出特征图的维度是 $N\times C_{out}\times H_{out}\times W_{out}$，如 图5 所示。


飞桨 PaddlePaddle 和 PyTorch 卷积 API 介绍

飞桨卷积算子对应的 API 是 paddle.fluid.dygraph.Conv2D，PyTorch 卷积算子对应 API 是 torch.nn.Conv2d，常用的参数如下：

PaddlePaddle API	PyTorch API	注释
num_channels	in_channels	(int) - 输入图像的通道数
num_fliters	out_chanels	(int) - 卷积核的个数，和输出特征图通道数相同，相当于上文中的 $C_{out}$
filter_size	kernel_size	(int | tuple) - 卷积核大小，可以是整数，比如 3，表示卷积核的高和宽均为 3 ；或者是两个整数的 list，例如 [3, 2] ，表示卷积核的高为 3，宽为 2
stride	stride	(int | tuple) - 步幅，可以是整数，默认值为 1，表示垂直和水平滑动步幅均为 1；或者是两个整数的 list，例如 [3, 2]，表示垂直滑动步幅为 3，水平滑动步幅为 2
padding	padding	(int | tuple) - 填充大小，可以是整数，比如 1，表示竖直和水平边界填充大小均为 1；或者是两个整数的 list，例如 [2, 1]，表示竖直边界填充大小为 2，水平边界填充大小为 1

输入数据维度 $[N,C_{in},H_{in},W_{in}]$ ，输出数据维度 $[N,num\_filters,H_{out},W_{out}]$，权重参数 $w$ 的维度 $[num\_filters,C_{in},filter\_size\_h,filter\_size\_w]$，偏置参数 $b$ 的维度是 $[num\_filters]$。
