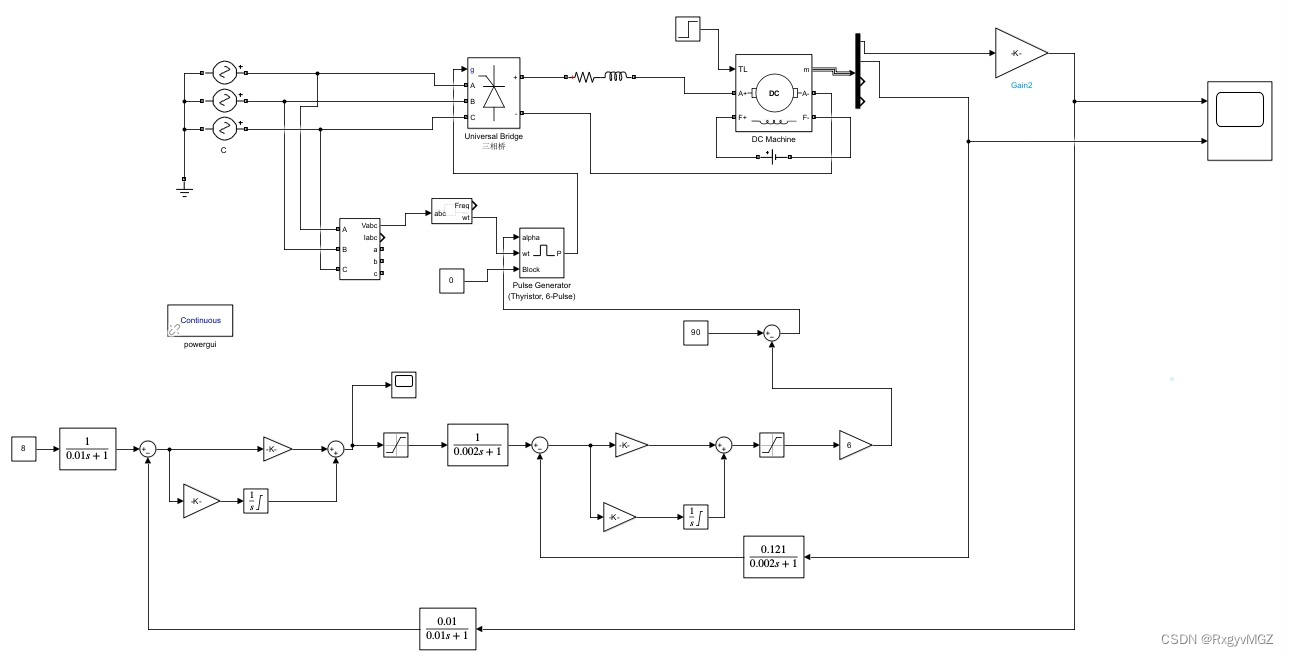

双闭环直流调速系统如图所示，包含数学和物理模型

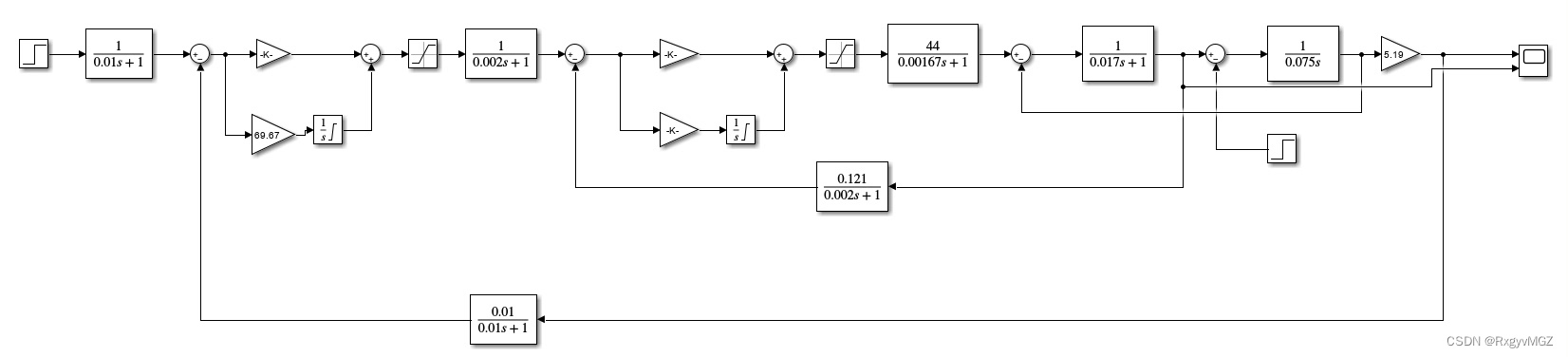

双闭环直流调速系统如图所示，包含数学和物理模型
整流装置采用三相桥式电路，基本数据如下： 直流电动机：额定电枢电压=220V，额定电枢电流=55A，额定转速=1000r min，电动机电动势系数Ce=0.1925Vmin r，允许过载倍数λ=1.5；
晶闸管装置放大系数：Ks=44；整流装置平均滞后时间常数=0.00167s，
电枢回路总电阻：R=1.0Ω；
时间常数：电枢回路电磁时间常数=0.017s，电力拖动系统机电时间常数Tm=0.075s；
电枢电流反馈系数：β=0.121V A（≈10V 1.5），电流滤波时间常数=0.002s；
转速反馈系数α=0.01 V.min r（≈10V ）；转速滤波时间常数=0.01s

双闭环直流调速系统的设计与分析

引言
双闭环直流调速系统是一种重要的电力拖动系统，能够根据需求实现电动机的高效调速。本文将围绕该系统展开讨论，包括数学和物理模型、整流装置、电枢回路、转速反馈等方面的内容，旨在为读者提供全面且深入的技术分析。

一、数学和物理模型
双闭环直流调速系统的数学和物理模型是理解系统运行的基础。根据提供的信息，我们可以得知直流电动机的额定电枢电压为220V，额定电枢电流为55A，额定转速为1000r/min，电动机的电动势系数Ce为0.1925Vmin r，允许过载倍数λ为1.5。这些参数将有助于建立电动机数学模型，进而进行系统分析和控制设计。

二、整流装置
整流装置是双闭环直流调速系统中的重要组成部分，采用三相桥式电路。根据提供的数据，我们了解到晶闸管装置的放大系数为Ks=44，整流装置的平均滞后时间常数为0.00167s。在文章中，我们将对整流装置的工作原理、控制策略等进行详细介绍。

三、电枢回路
电枢回路是直流电动机的核心部分，其总电阻为R=1.0Ω。电枢回路的电磁时间常数为0.017s，机电时间常数为Tm=0.075s。此外，电枢电流反馈系数β为0.121V A，电流滤波时间常数为0.002s。在本节中，我们将对电枢回路进行建模和分析，探讨其中的关键参数及其影响。

四、转速反馈
转速反馈是实现双闭环直流调速系统稳定性的重要手段，其转速反馈系数为α=0.01 V.min r，转速滤波时间常数为0.01s。本节将介绍转速反馈的原理和应用，以及与其他部分的协调与调试。

五、系统性能分析
基于以上建模和参数，本节将对双闭环直流调速系统的性能进行详细分析。我们将考察系统的稳态误差、动态响应、过载特性等指标，并与理论要求进行对比。分析结果将为系统的优化和改进提供重要参考。

结论
通过对双闭环直流调速系统的设计与分析，我们了解到该系统在实际应用中的重要性和复杂性。本文围绕数学和物理模型、整流装置、电枢回路、转速反馈等方面进行了讨论和分析，旨在为读者提供充分且系统的技术解析。只有深入理解系统原理和参数，才能进行有效的控制和优化。希望本文能为读者提供有益的参考，并促进该领域的技术进步和应用推广。

相关代码,程序地址：http://lanzoup.cn/763586766682.html
