B1C,B1I频段北斗三号定位模块SKG122C和SKG123Q的区别

介绍两款支持B1C,B1I频段的北斗三号定位模块SKG122C和SKG123Q,为方便工程师的北斗三号定位模块选型,以下是SKG122C/SKG123Q的对比介绍。

1、SKG122C与SKG123Q的相同点

北斗三号定位模块SKG122C/SKG123Q是工业级标准、高性能、多系统的单频多模定位导航模块,模块能同时支持GPS/QZSS :L1C/A,GLONASS: L1,BeiDou: B1I,B1C,GALILEO: E1,SBAS: L1C/A(WAAS, EGNOS, MSAS, GAGAN, SDCM)的卫星接收,且支持天线检测,其强抗干扰性,抗多径效应的特性使定位更快,精度更高,产品性能更可靠。

在性能方面,两款模块在Open-Sky测试环境下,GNSS模式下的定位精度为CEP<2.5m,SBASS模式下的定位精度为CEP<2.0m,D-GNSSS模式下的定位精度为CEP<1.0m,支持授时应用,授时精度高达20ns;

在参数方面,两款模块的数据更新频率均默认1Hz,供电电压为3.3V,达到-40℃~85℃的工业级温度范围;

在封装方面,两款模块均为16*12(mm)经典尺寸,SMD贴片邮票孔封装,体积小巧,易于集成。

2、SKG122C与SKG123Q的不同点

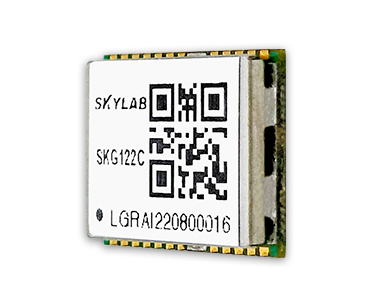

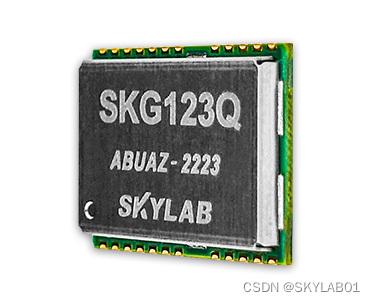

芯片平台不一样:SKG122C是对接的华大平台,SKG123Q对接的是络达平台。也因此,部分参数也会有区别;

灵敏度:SKG122C的跟踪灵敏度为-163dBm,SKG123Q的跟踪灵敏度为-165dBm;

首次定位时间:SKG122C的冷启动时间为28S,SKG123Q的冷启动时间为32S;

默认波特率:SKG122C波特率范围为1200~460800bps可调,默认9600bps,SKG123Q波特率1200~460800bps可调,默认115200bps。

3、SKG122C与SKG123Q的选型

参数

描述

性能指标

SKG122C

SKG123Q

电压

3.0~3.6V

3.0~3.6V

射频输入

频率

GPS/QZSS :L1C/A
GLONASS: L1
BeiDou: B1I,B1C
GALILEO: E1
SBAS: L1C/A(WAAS, EGNOS, MSAS, GAGAN, SDCM)

GPS/QZSS :L1C/A
GLONASS: L1
BeiDou: B1I,B1C
GALILEO: E1
SBAS: L1C/A(WAAS, EGNOS, MSAS, GAGAN, SDCM)

驻波比

≤1.5

≤1.5

输入阻抗

50Ω±10%

50Ω±10%

天线增益

0~32dB

0~32dB

物理尺寸

16.0*12.2*2.4(单位:mm)

数据接口

 1个UART, TTL电平,波特率1200~460800bps可调,默认9600

1个UART, TTL电平,波特率1200~460800bps可调,默认115200

天线检测

可支持天线馈电,需外置天线检测电路

首次定位时间TTFF

冷启动

≤28s

≤32s

热启动

≤1s

≤1s

重捕获

≤1s

≤1s

灵敏度

跟踪

-163dBm

-165dBm

捕获

-149dBm

-148dBm

精度

定位

GNSS Open-Sky CEP<2.5m
SBAS Open-Sky CEP<2.0m
D-GNSS Open-Sky CEP<1.0m

GNSS Open-Sky CEP<2.5m
SBAS Open-Sky CEP<2.0m
D-GNSS Open-Sky CEP<1.0m

速度

GNSS  0.1m/s
SBAS 0.05m/s
D-GNSS 0.05m/s

GNSS  0.1m/s
SBAS 0.05m/s
D-GNSS 0.05m/s

动态性能

速度

515m/s

515m/s

加速度

4g

4g

高度

18000m

18000m

PPS

支持,精度 20ns

数据更新率

1Hz~10Hz,默认1Hz

导航数据格式

NMEA 0183  V4.1版

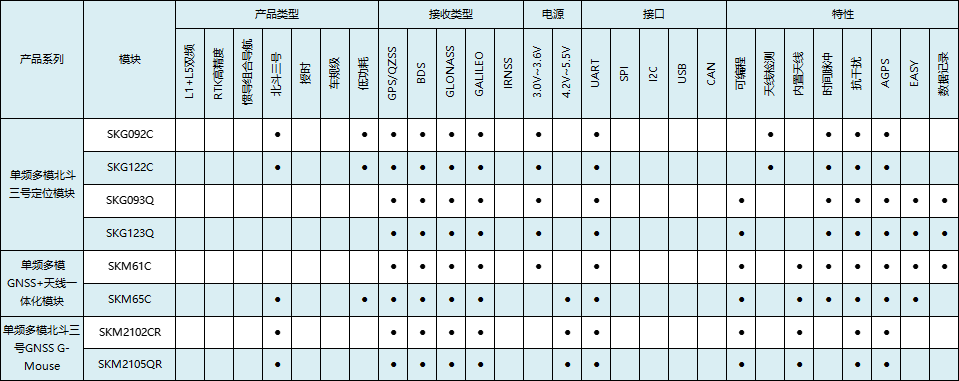

单频多模北斗三号定位模块SKG122C/SKG123Q类属于定位模块,在选型的时候也需要参考北斗定位模块的选型要点,关注模块的参数值:比如模块的灵敏度、定位精度、首次定位时间以及辅助特性等参数值。北斗三号定位模块根据封装类型也分为嵌入式北斗三号定位模块、天线一体化北斗三号定位模块、北斗三号G-Mouse,工程师们可根据实际应用场景所需的模块类型选择。
