TTL门电路

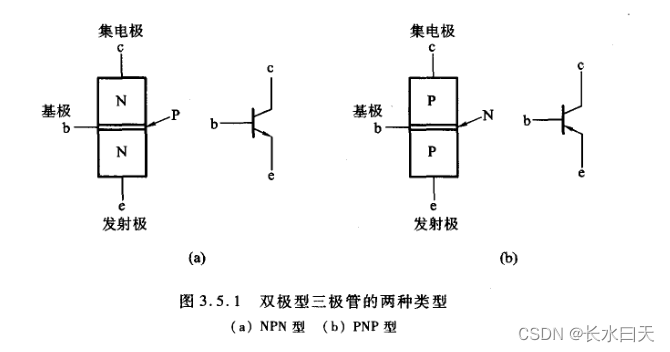

双极型三极管

一个独立的双极型三极管由管芯、三个引出电极和外壳组成。三个电极分别称为基极(base)、集电极(collector)和发射极(emitter)。
在这里插入图片描述

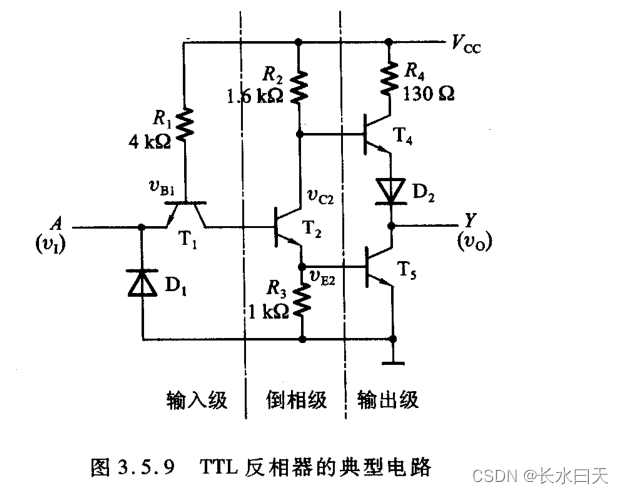

TTL反相器

因为这种类型电路的输入端和输出端均为三极管结构,所以称为三极管——三极管逻辑电路(Transistor-Transistor Logic)。

在这里插入图片描述

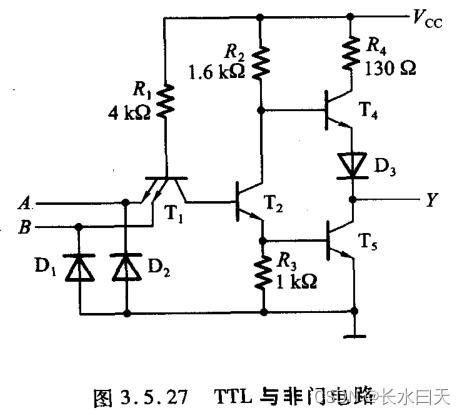

TTL与非门

在这里插入图片描述
TTL与非门与上面TTL反相器电路的区别在于输入端改成了多发射极三极管。

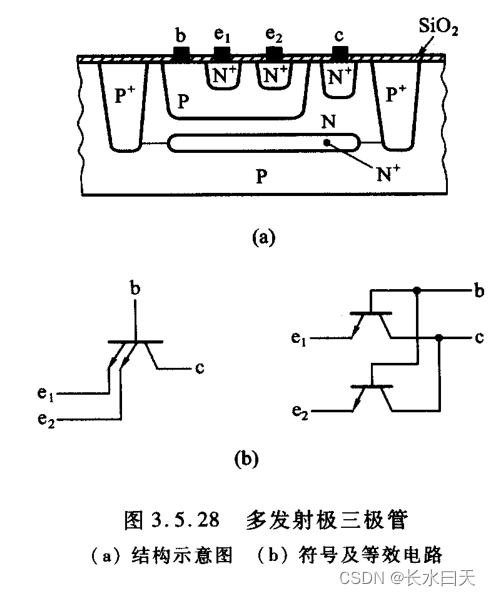

多发射极三极管的结构如下所示,其基区和集电区是共用的,而在P型的基区上制作了两个(或多个)高掺杂的N型区,形成两个互相独立的发射极。我们可以将多发射极三极管看作两个发射极独立而基极和集电极分别并联在一起的三极管。
在这里插入图片描述

TTL或非门

在这里插入图片描述
或非门中的或逻辑关系是通过将T2和T2’两个三极管的输出端并联来实现的。

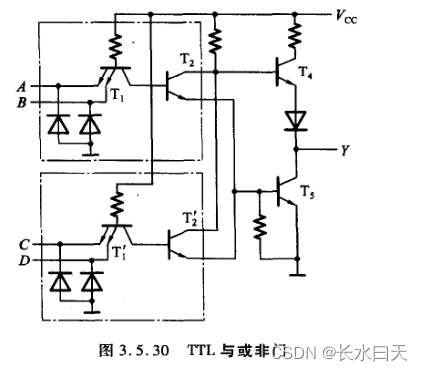

TTL与或非门

若将TTL或非门中的每个输入端改用多发射极三极管,就可以得到与或非门电路。

在这里插入图片描述

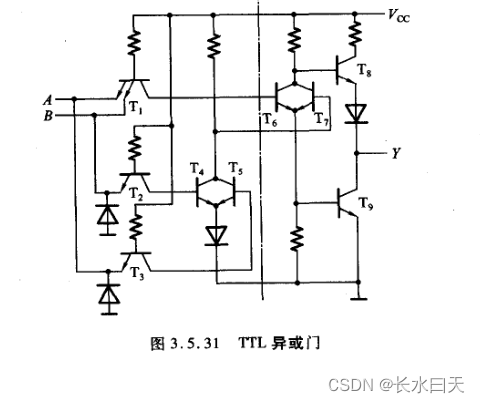

TTL异或门

在这里插入图片描述

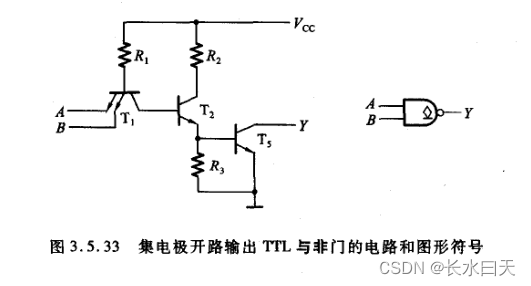

OC门

和CMOS电路中的OD输出结构门电路类似,在TTL电路中也有一种集电极开路输出结构的电路。
在这里插入图片描述
OC门的使用方法和OD门的使用方法类似,利用OC门同样能接成线与结构以及实现输出与输入之间的电平变换。

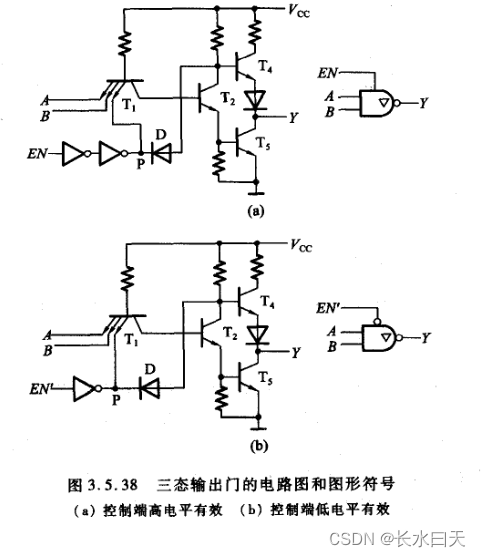

TS门

在TTL电路中同样也有一种三态输出结构的门电路。
在这里插入图片描述

  • 控制端高电平有效:控制端EN=1时处于工作状态,拉低则输出端呈高阻状态。
  • 控制端低电平有效:控制端EN=0时处于工作状态,拉高则输出端呈高阻状态。
