本文详细介绍了NX机电设计中的碰撞传感器、传输面、对象源、对象收集器、发送器入口出口和对象变换器的设置与功能。通过设置碰撞传感器，可以响应物体碰撞；传输面使刚体在碰撞后移动；对象源生成物体并设定移动条件；对象收集器收集物体使其消失；发送器入口出口实现物体转移；对象变换器则在物体经过时将其转化为其他物体。每个功能都有明确的激活和失效规则。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

碰撞传感器：当有物体与传感器发生碰撞时产生反应

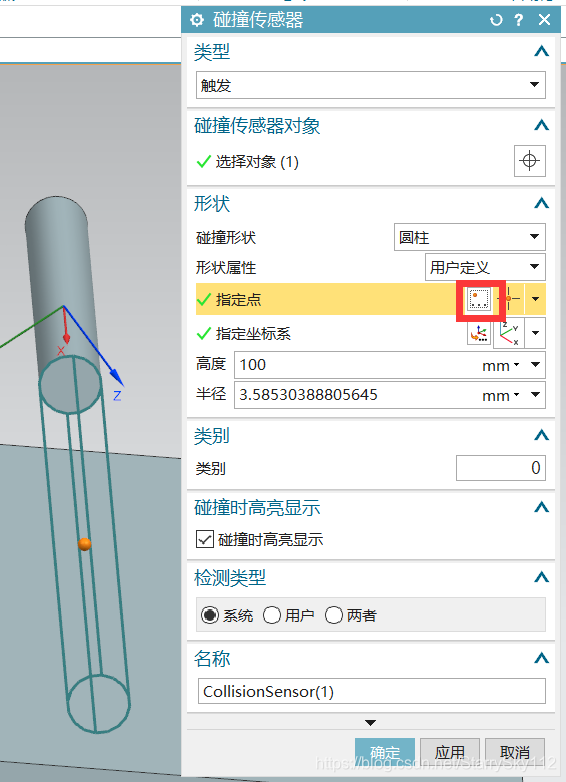

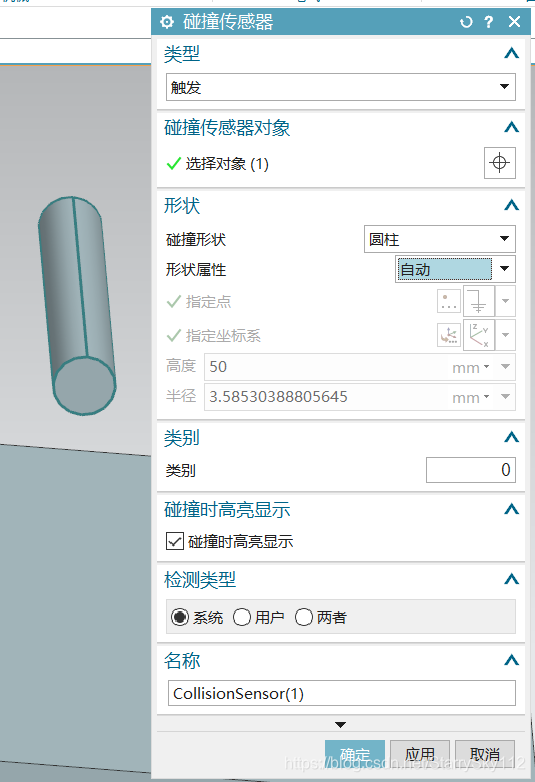

碰撞传感器设置方式：点击碰撞体传感器，选择要设置为传感器的对象，选择形状，指示线为碰撞范围，如果需要传感器有更大的范围可以手动更改形状属性。

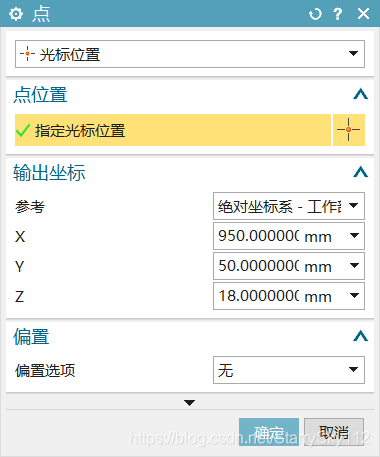

选择自定义，指定点为圆柱面圆心，高度100mm，还可以通过点对话框继续调整点的位置

传输面：赋予碰撞体功能，使传输面上的刚体发生移动。
