Quartus计算机组成与设计实验原理图整理（十四）——综合实验

1、实验内容及说明
CPU综合实验电路包括运算器电路和控制器电路。图14-1给出了CPU综合实验结构框图。
运算器由三个寄存器R0、R1、R2、移位器、加法器等构成，并组装在一起构成ALU算术逻辑运算部件，参照四位补码运算器电路框图所示。
2、实验步骤
(1) 调用ALU模块、μPC模块及门电路按 CPU综合实验结构框图完成连线。
(2) 管脚定义：实验平台工作于模式5，ALU的输入数据a3-a0依次锁定在μIR23-μIR420上，CPR0、CPR1、CPR2依次锁定在μIR7-μIR5上，LM、DM、RM、C0依次锁定在μIR4-μIR1上，P锁定在键8上。Q3-Q0依次锁定在D4-D1上。
(3) 适配、下载
(4) 编制微程序

例题：编写一个0110＋1000的微程序。
寄存器分配：0110送R0、1000送R1、结果送R2。
操作步骤 微指令 说明
0 1 1 0->R0； 60 00 80H 存入控制存储器ROM的0单元。

1 0 0 0->R1； 80 00 40H 存入控制存储器ROM的1单元。

R0＋R1->R2； 00 00 28H 存入控制存储器ROM的2单元。
(5) 功能检查
按CPU复位键清μPC，使之指向控制存储器的0号单元。
每按一次单脉冲键，便执行一条微指令。
按第3次单脉冲键，微程序执行完毕。
运算结果应存放在R2中，并用LD3－0指示。
同学可编制多种多样的微程序来完成各种操作。
例 2×（R0＋R1）-> R2；
1/2（R0＋R1）-> R2；
……

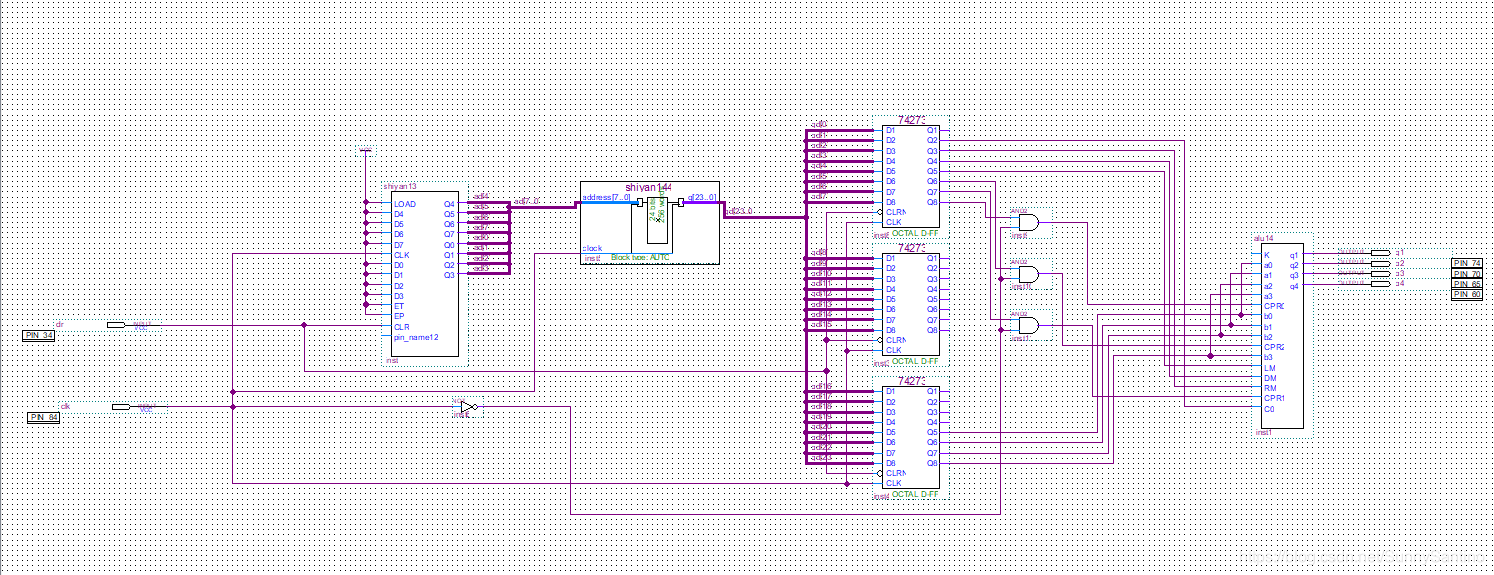

实验原理图：
