一、自主知识产权的晶栈Xtacking架构
2018年8月,长江存储在2018 FMS峰会上首次发布了晶栈Xtacking®1.0架构闪存技术,其创新点在于将CMOS晶片和存储单元晶片结合。让人眼前一亮的是,Xtacking的I/O速度高达3Gbps,这个性能甚至达到DDR4内存的水平,远超普通闪存I/O接口1Gbps左右的传输速率。同时Xtacking架构可以减少30-50%的芯片面积,能够实现比传统堆叠NAND闪存更高的存储密度。

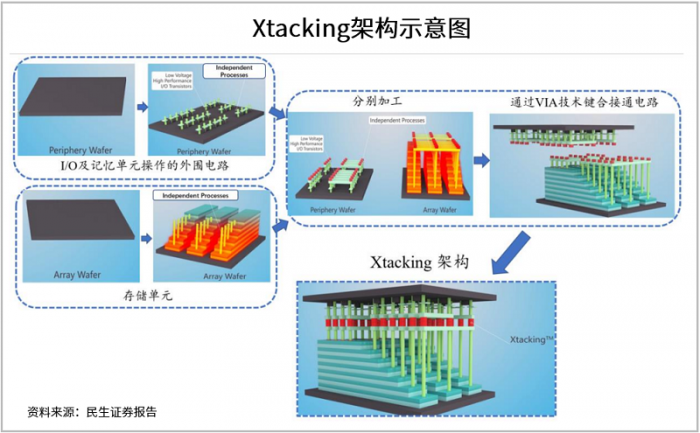

图2:Xtacking架构示意图
2019年,搭载Xtacking® 架构的第二代长江存储TLC 3D NAND闪存正式投入量产,与此同时,长江存储在IC China 2019推出更新版本的Xtacking2.0架构,进一步提升NAND吞吐速率、改善系统级存储的综合性能、并开启定制化NAND的全新商业模式。
2022年,长江存储推出了基于Xtacking®3.0技术的第四代TLC三维闪存X3-9070,据悉其堆叠层数或已达到了业界领先的232层,符合ONFI 5.0标准,可以实现高达2400MT/s的传输速度,相比上一代产品性能提升 50%,4通道就可以实现PCIe 4.0 x4总线饱和(8000MT/s)。对此,知名行业调研机构TechInsights将Xtacking3.0视为2022年最具颠覆性的技术之一。
