AD21 铺铜间距规则

最新推荐文章于 2025-04-28 16:47:30 发布
最新推荐文章于 2025-04-28 16:47:30 发布
阅读量9.1k 收藏 27
点赞数 3
分类专栏： AD 文章标签： pcb
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Surrea1/article/details/121322570
版权
本文介绍了如何通过快捷键D-R打开设计规则，创建新的电气间距规则，特别是针对名为A1_TOP和A1_BOTTOM的铺铜区域设置自定义间距。步骤包括重命名规则，编写代码来指定铺铜间距，并在铺铜管理器中应用这些规则，确保PCB设计的精确性和合规性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、快捷键 D - R 打开设计规则

2、Electrical - Clearence - Clearence ，右键新建新规则

3、重命名规则为 Clearance_polygon（可选）

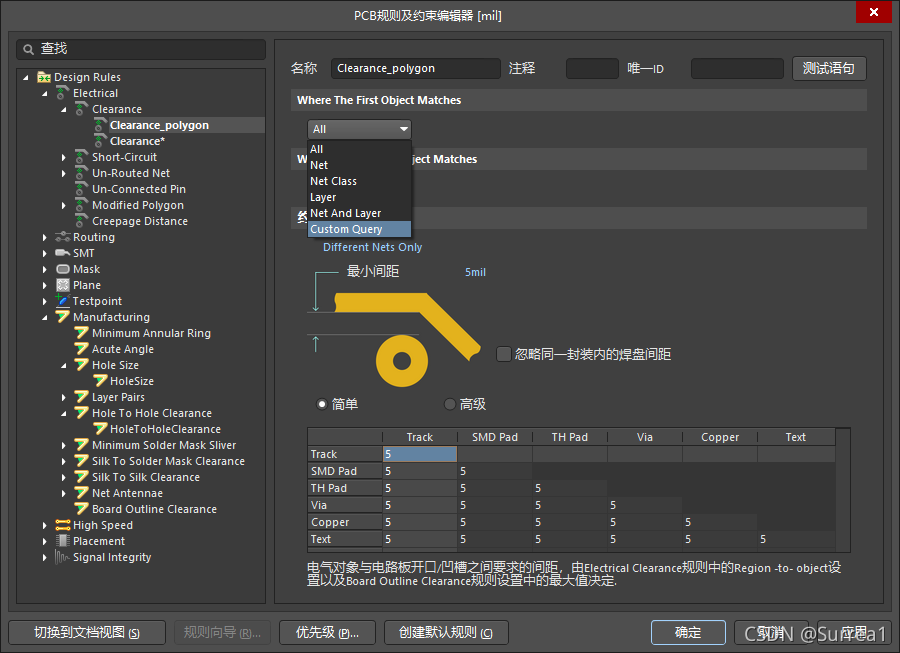

4、在"Where The First Object Matches" 一栏选择 "Custom Query"

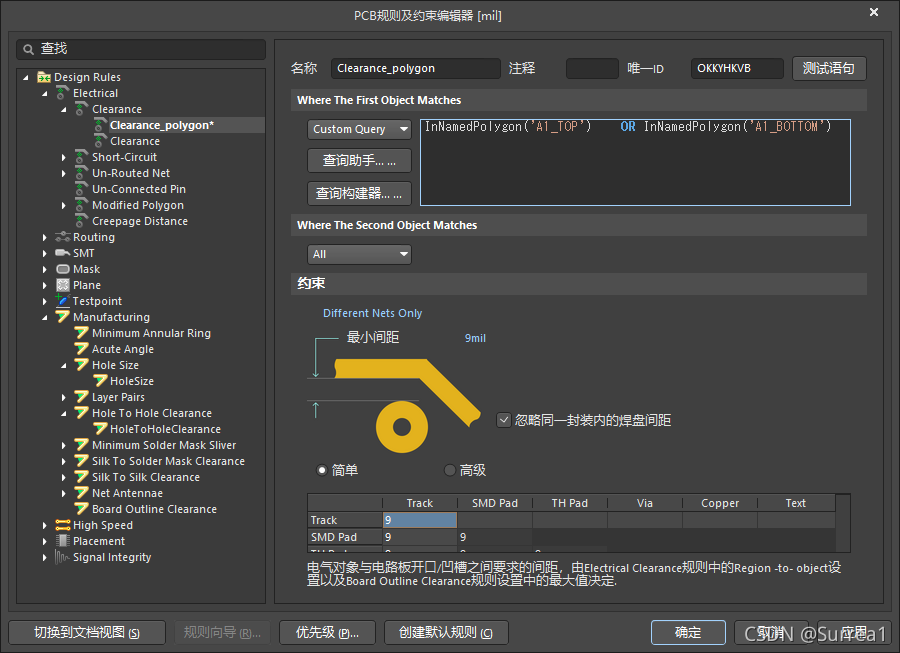

5、填入代码，并修改最小间距

InNamedPolygon('A1_TOP')    OR InNamedPolygon('A1_BOTTOM')

A1_TOP 和 A1_BOTTOM 为铺铜的名称（快捷键 T - G - M 查看）

 6、确定，进铺铜管理器铺铜
