AD21覆铜,包地，补泪滴，有图

最新推荐文章于 2024-05-17 12:20:51 发布
最新推荐文章于 2024-05-17 12:20:51 发布
阅读量1.2w 收藏 53
点赞数 7
分类专栏： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_51200779/article/details/118165113
版权
本文介绍了PCB设计中提高抗干扰能力的三种关键技巧：覆铜用于减小地线阻抗和提高电源效率；包地通过接地导线包围重要信号线，形成屏蔽；泪滴设计则增强焊盘与导线连接的稳定性，防止断裂。这些方法对于优化电路板性能至关重要。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

**

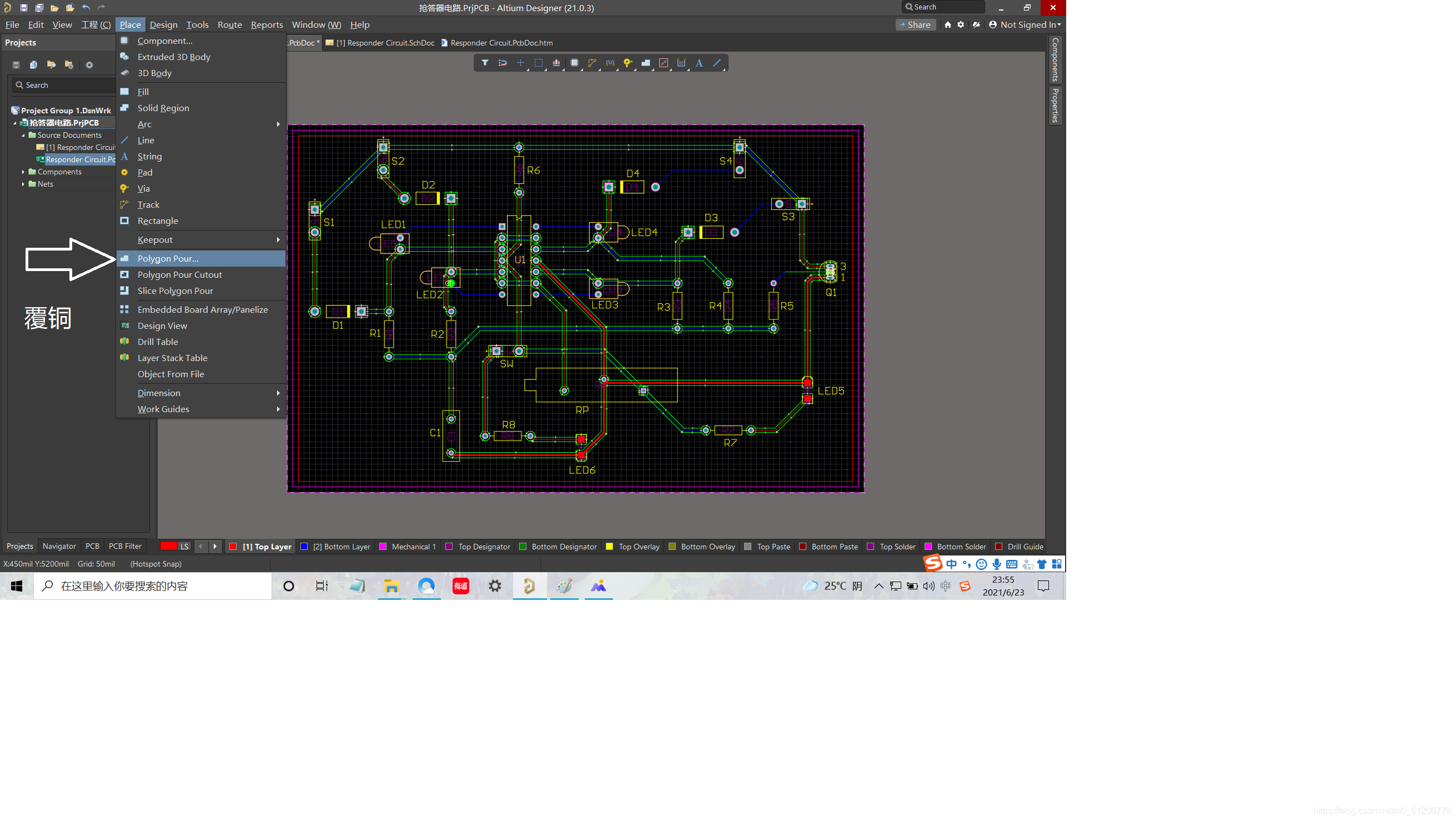

覆铜

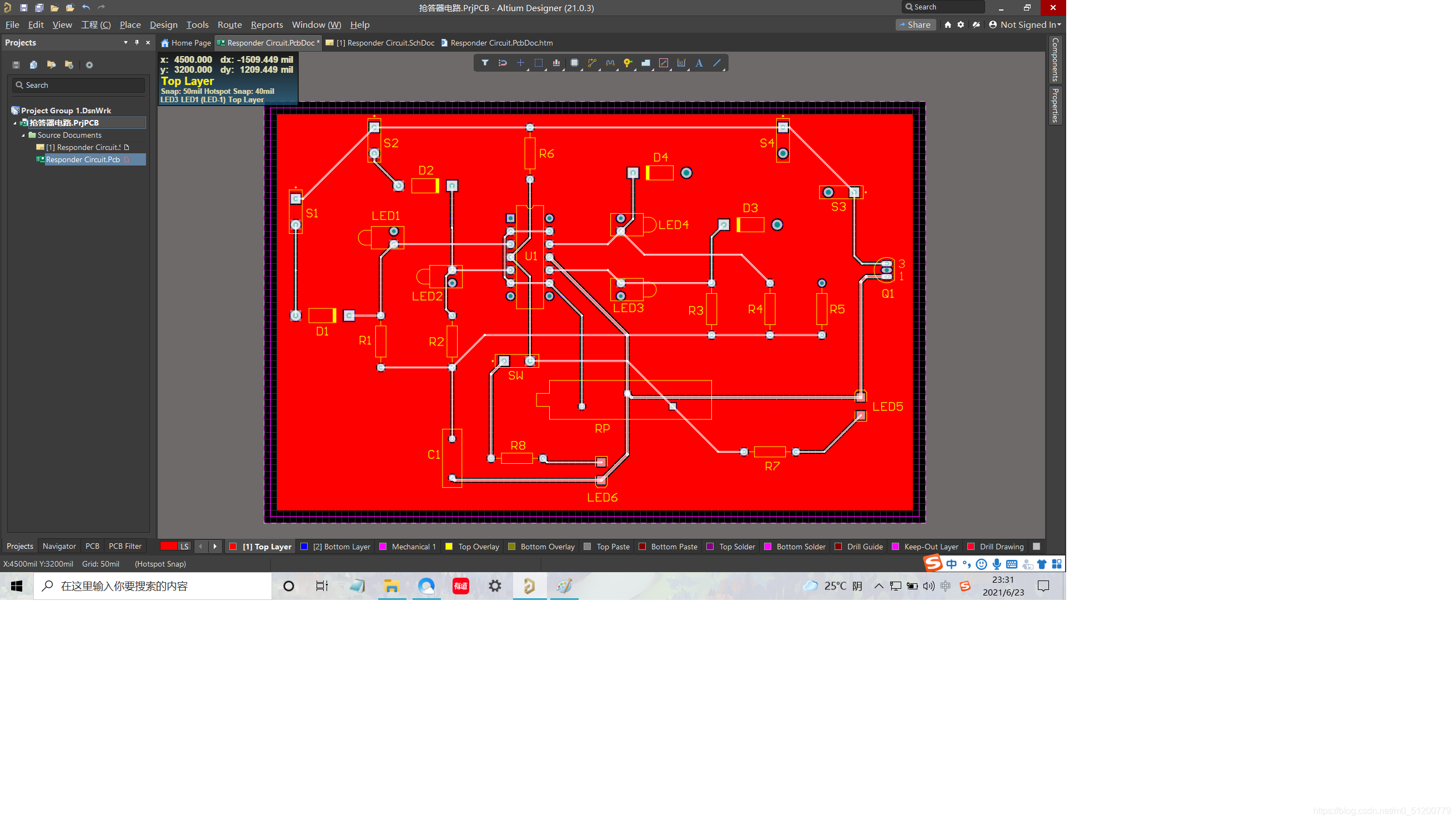

覆铜是指在电路板上没有布线的区域铺满铜箔，并将其与地线相连，以减小
地线阻抗，降低压降，提高电电源效率 和抗干扰能力。

在这里插入图片描述

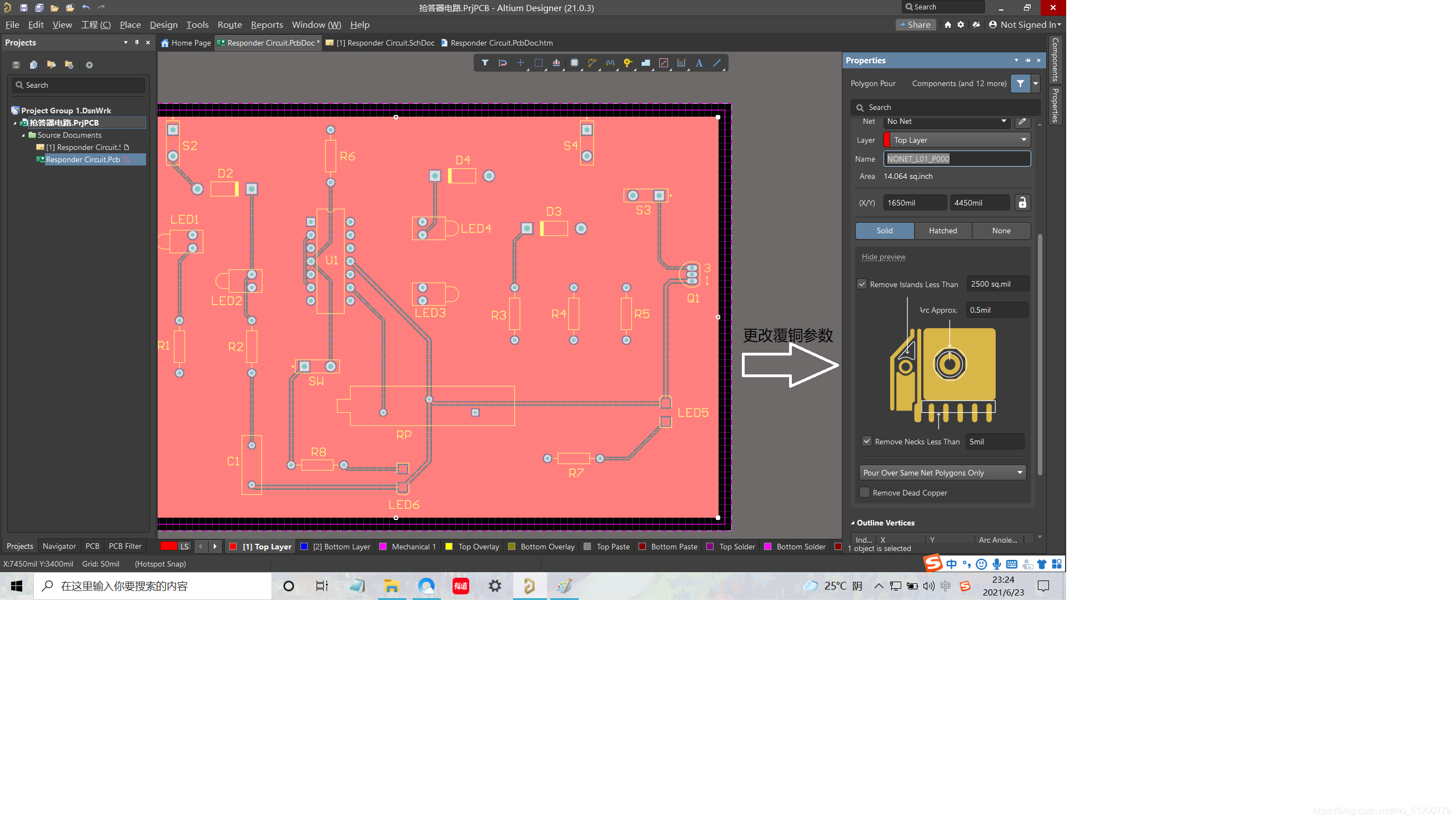

“No Net”表示不连接任何网络
在这里插入图片描述

包地

处了覆铜还可以采取包地的方法来提高电路板的抗干扰能力。所谓包地就是用接地的导线将重要的信号线包围起来，以接地屏蔽的方式抵抗外界干扰。

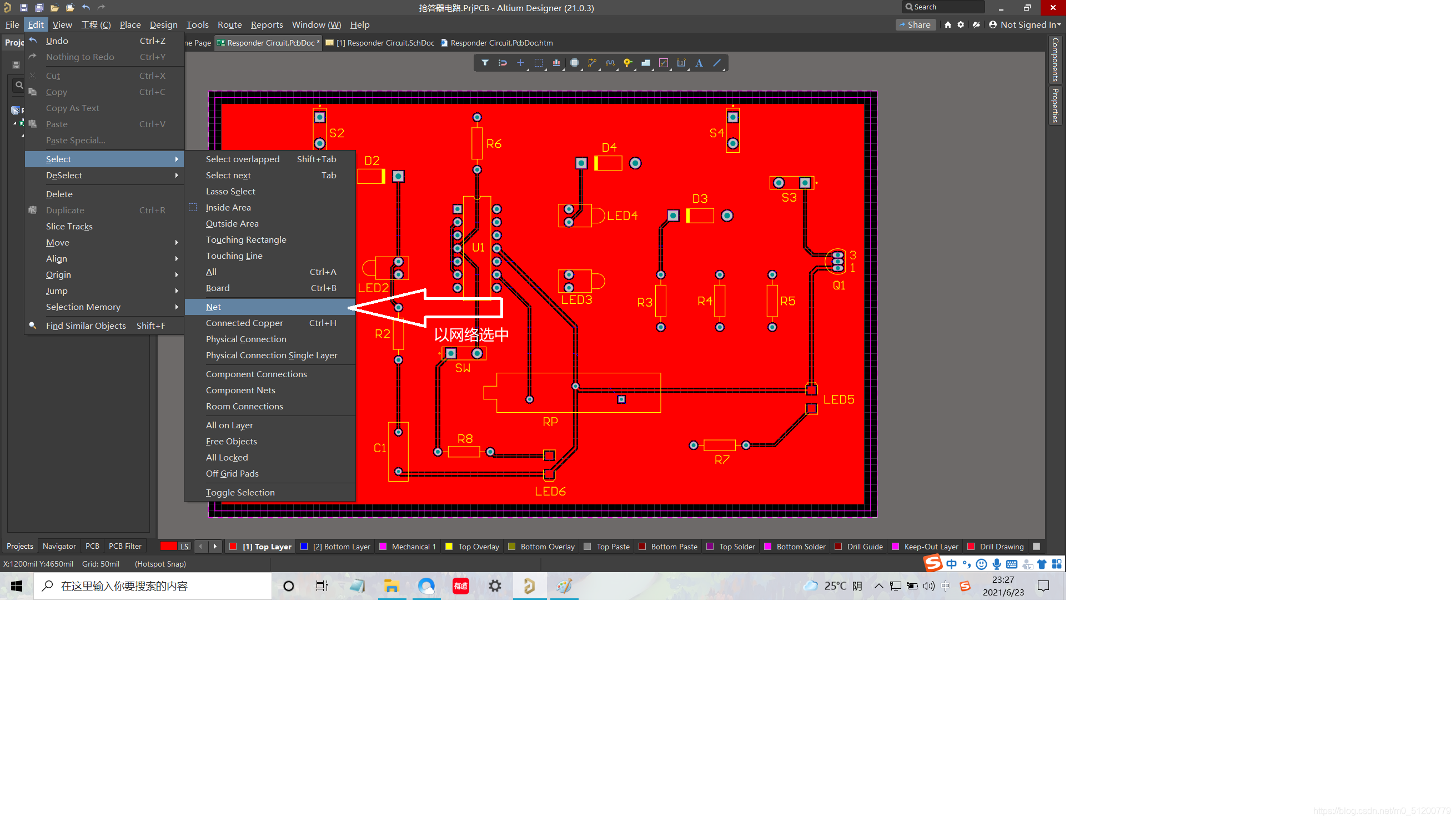

首先选中网络然后按住《shift 》键依次单击元件上的网络
系统会将这些所属的网络全部选中
在这里插入图片描述

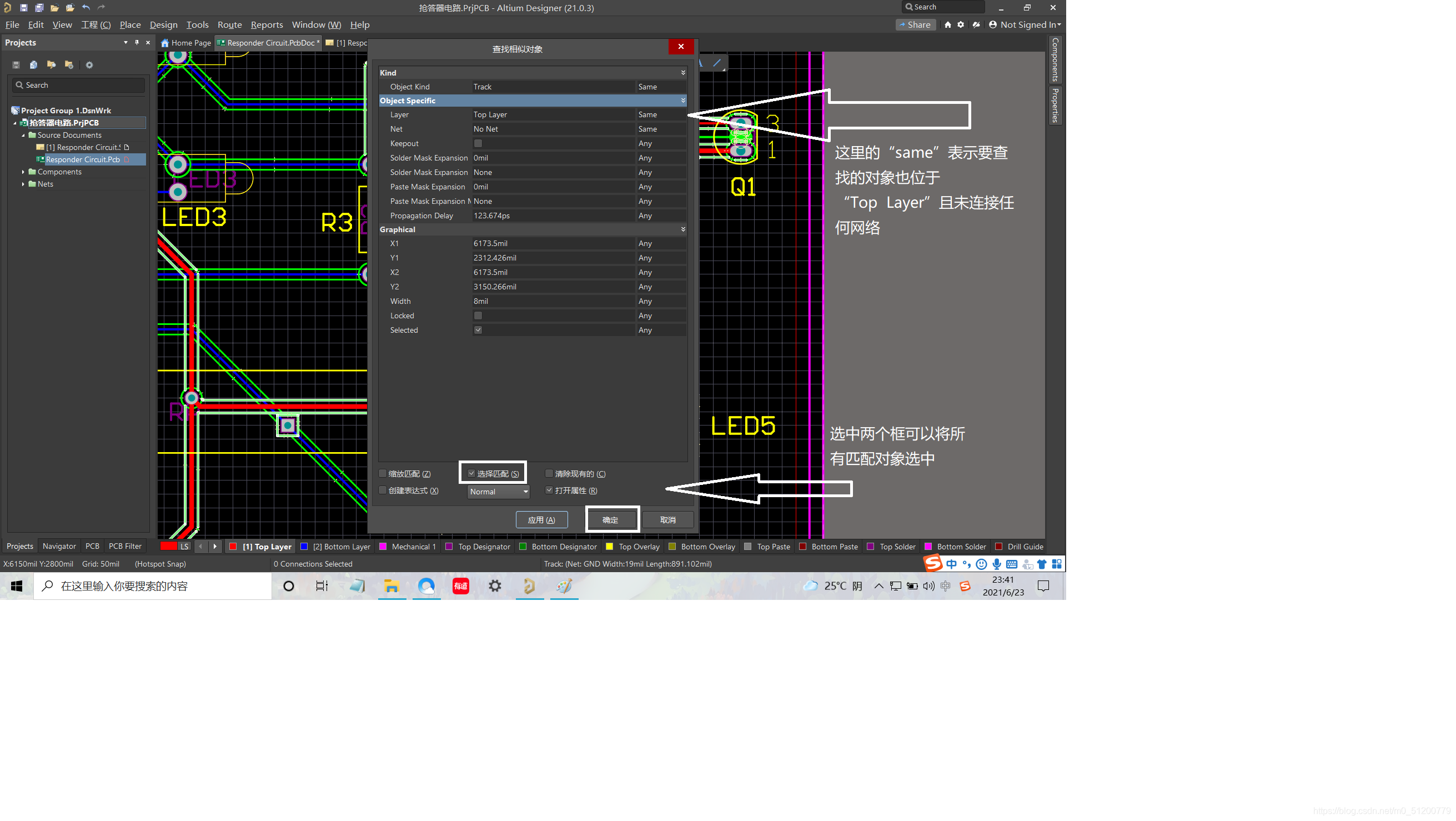

选中后，然后松开 shift 键并单击鼠标右键退出选择命令
在这里插入图片描述

打开包地对话框即可用外围导线将选定的网络包围起来
在这里插入图片描述
在这里插入图片描述

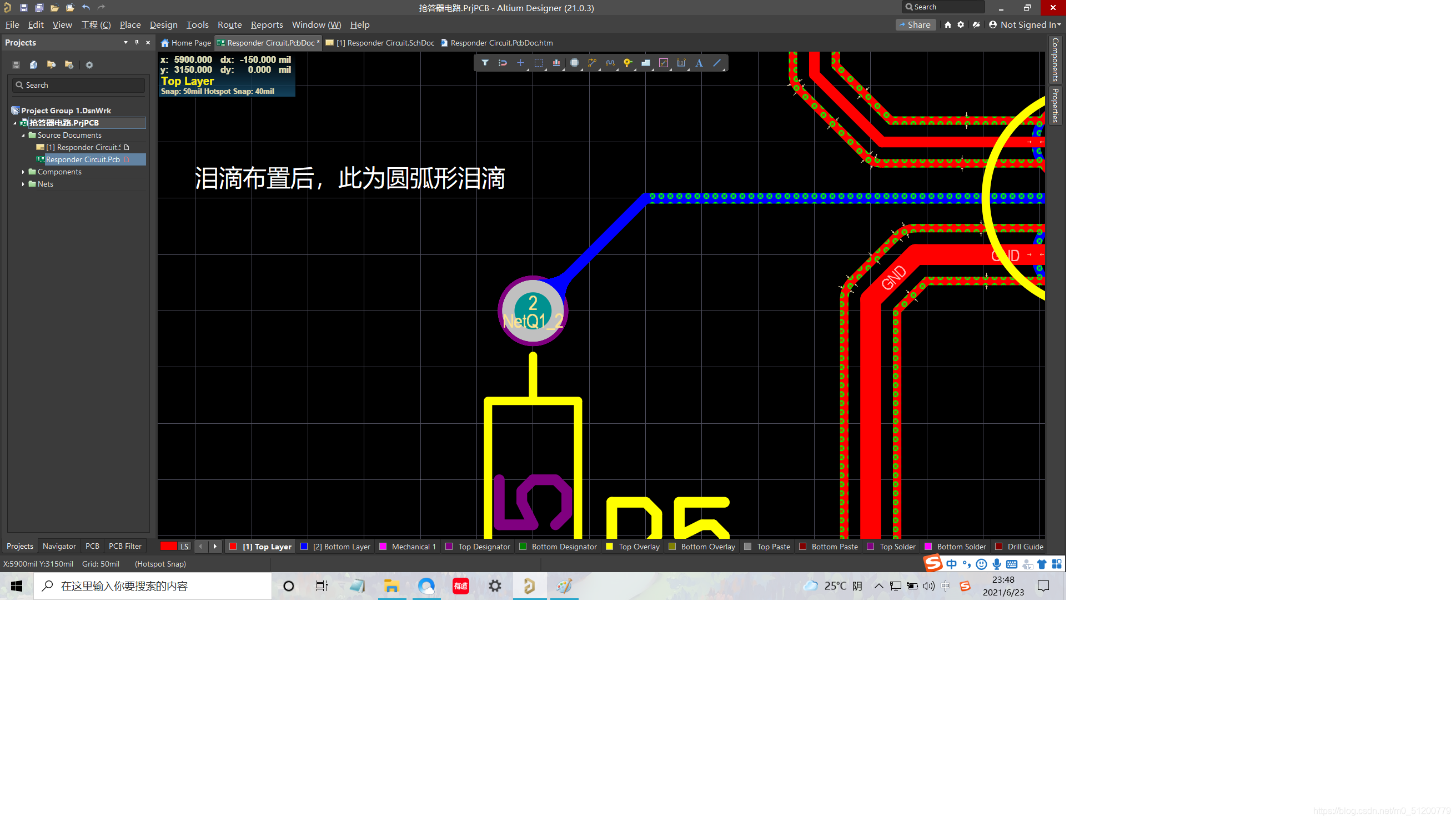

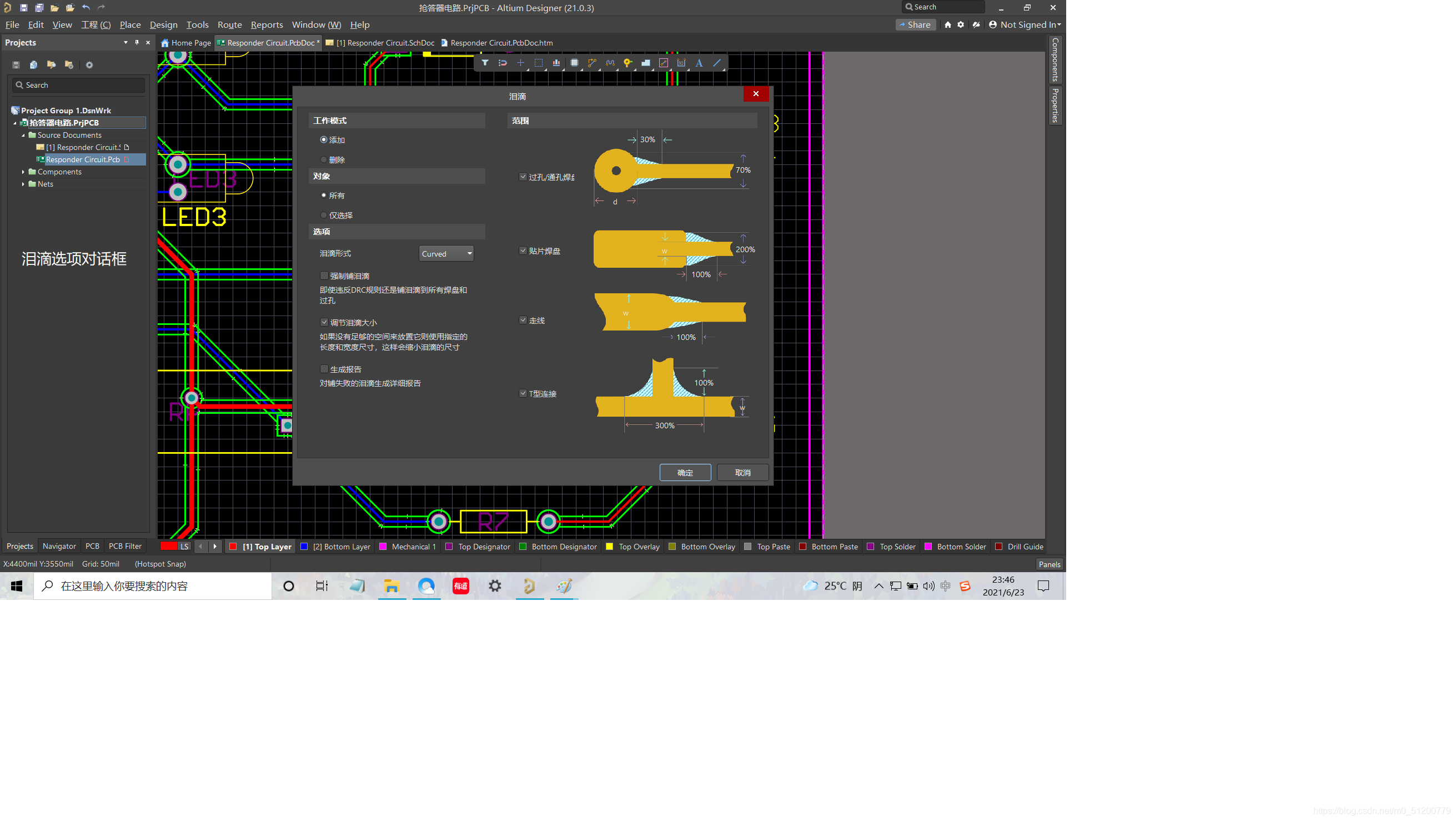

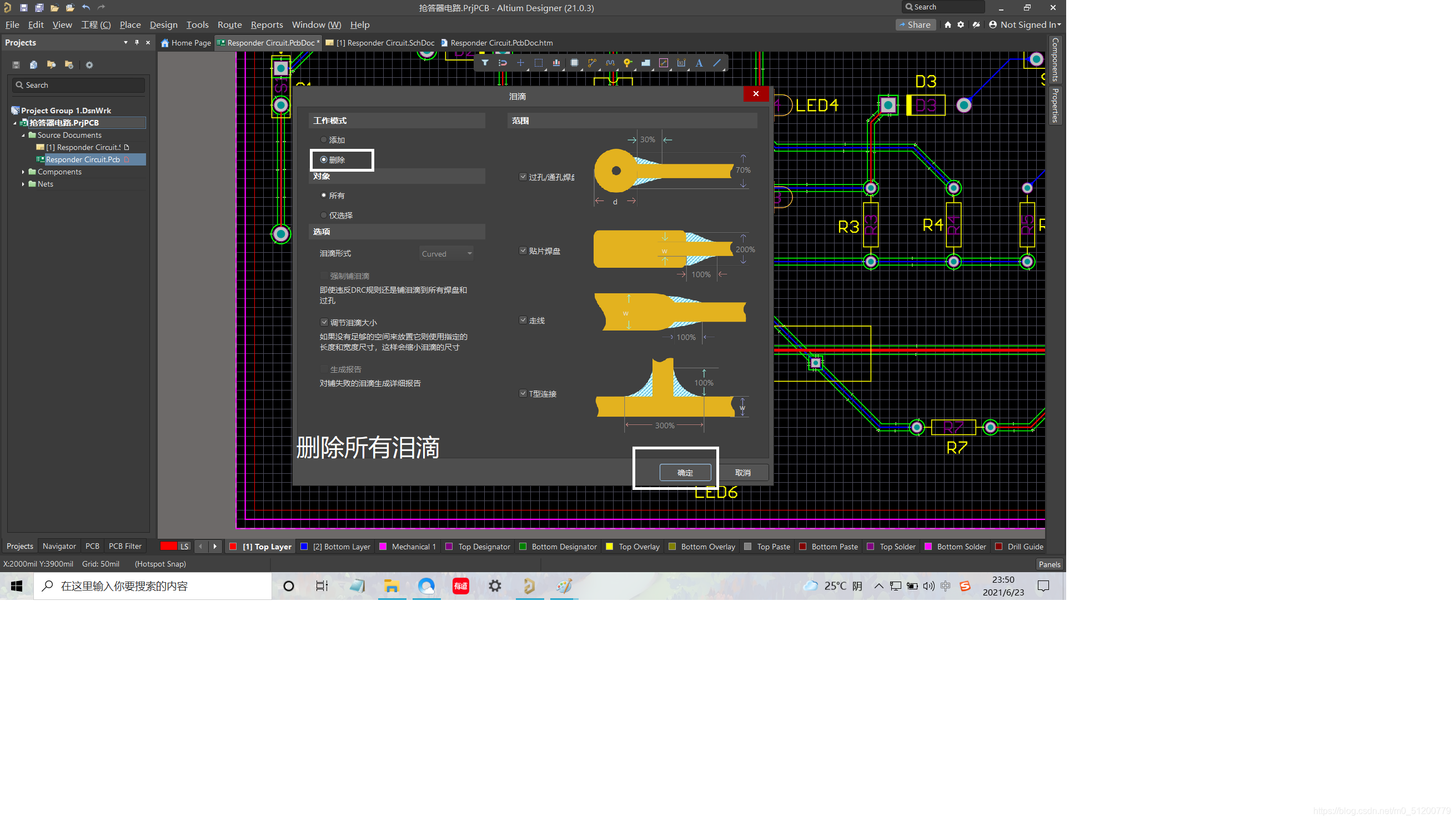

泪滴

为了使焊盘（或过孔）与导线的连接处更加牢固，避免其在焊接或钻孔时出现断裂，我们常在此连接部位用铜箔布置一个过渡区，形状像泪滴，故称为泪滴
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
