在仿真的时候添加适当的物理场，在系统中添加载荷及约束。

添加物理场

这里添加的都是单接口的物理场。

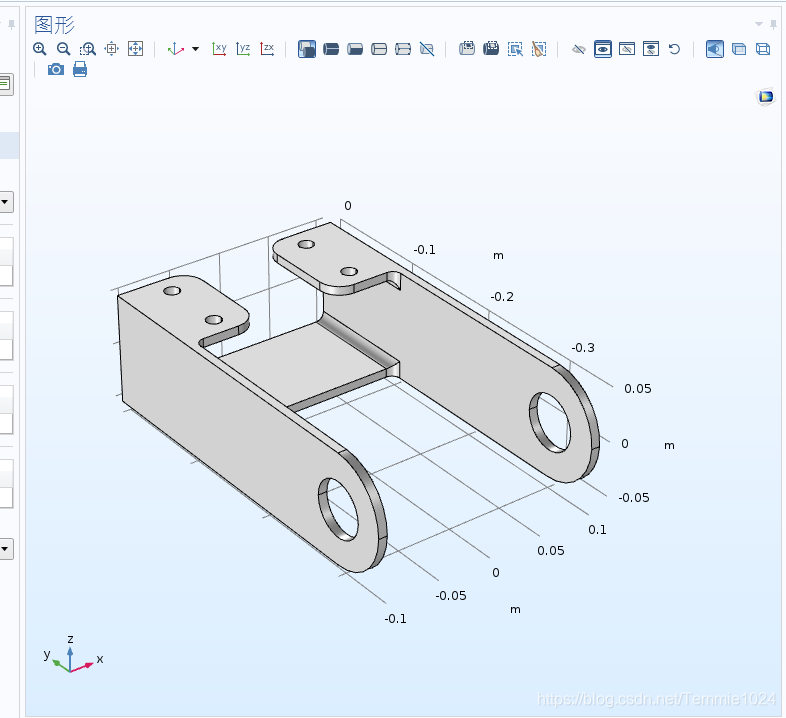

这是一个支架热应力分析教学案例。
我们需要定义一个热物理场（这个定义过程通用）

添加物理场

确定你的模型应用于哪个物理领域。

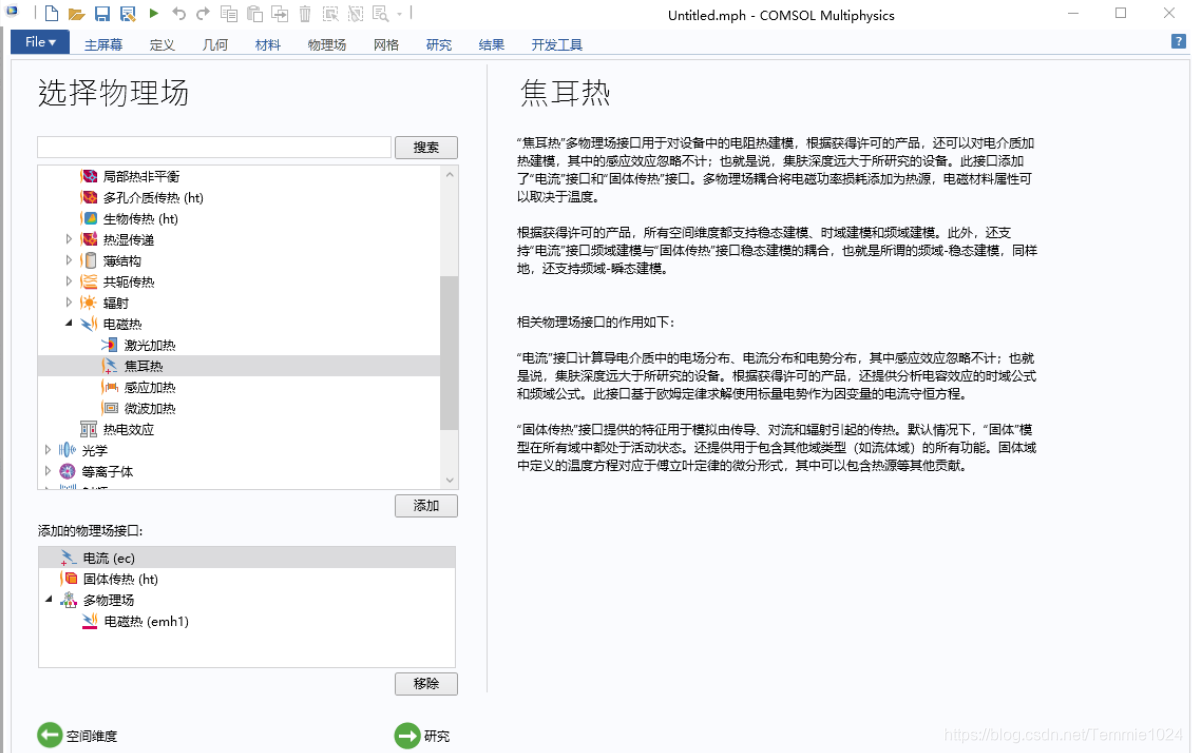

如果你选择创建模型向导来创建模型的时候，这一步已经在选择物理场中选择完了

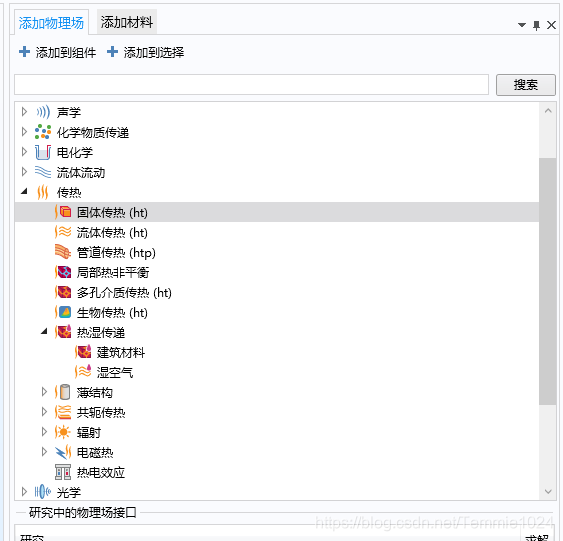

如果是创建空模型进入的，在点击添加物理场后，从右侧选择你要添加的场。

添加后就可以在左侧功能树下见到，一个物理场下至少会添加三个节点。
这里面Solid等图标前方有一个小框的（实际是D）是默认的节点。 这三个分别是：Solid1满足的守恒定律；Initial Valuesz1初始值节点；Thermal Insulation1默认的边界条件节点。
守恒定律和边界条件会根据添加的物理场变化而变化。

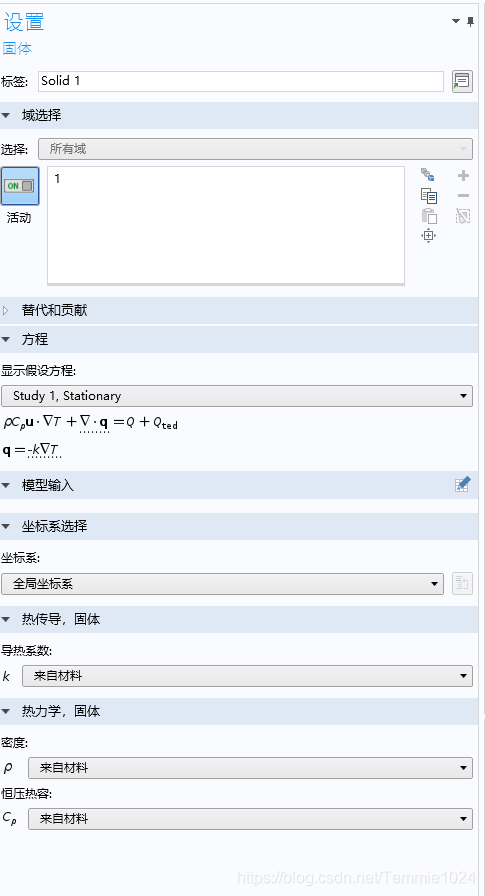

守恒定律中的方程会直接显示。下方的各种系数可以选择来自材料（这里的材料是你模型中设置的材料），你也可以更改成自定义的数值。

这些设置大多保持默认即可，但在使用自定义材料的时候要注意哪些参数是需要提供给物理场的。
初始值节点定义模型的初始状态，仅适用于瞬态问题和非线性问题。对于瞬态问题，初始值节点就放置仿真初始值；对于非线性问题，初始值节点可以放置你猜测的结果。
边界条件默认会应用到模型的所有表面。
其他自定义添加的节点会替代默认节点。

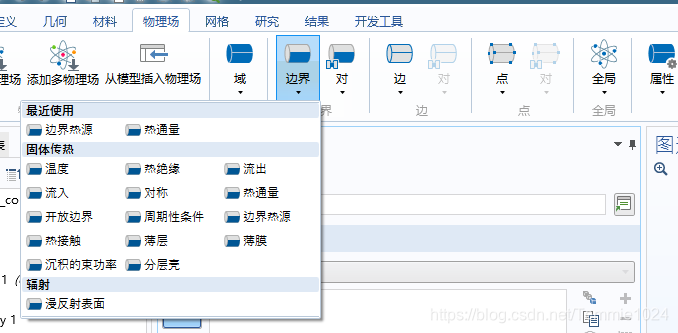

在这里你可以选择你要添加的是哪种元素适用的边界条件。

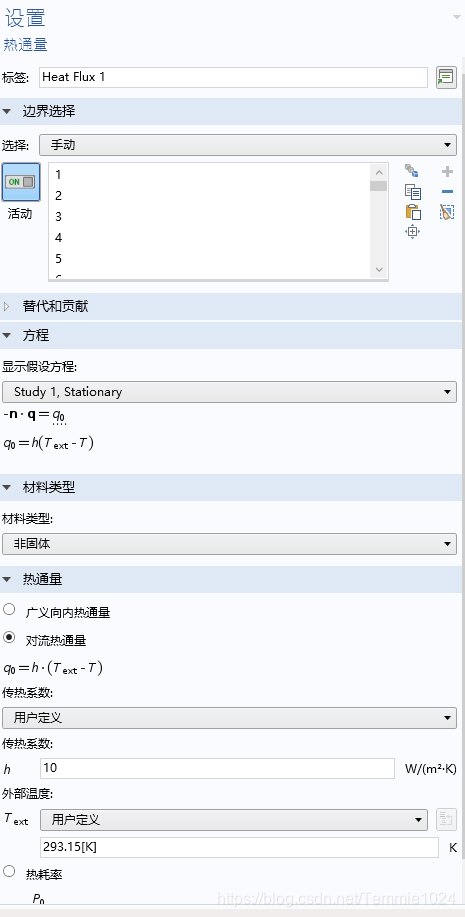

然后在添加的边界条件中修改或设置参数，添加几何元素。

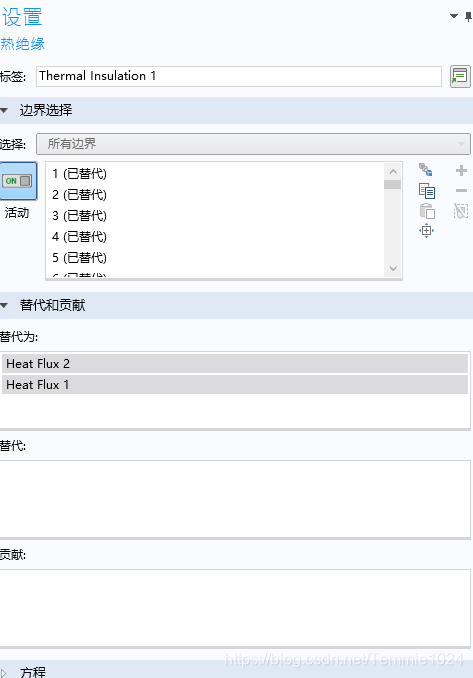

回到默认边界条件中，可以看到所有元素已经别刚才添加的边界条件替代。

这里面之所以是显示替代，是因为它们的节点类型相同，如果不同，是可以共存的。
节点可以分为独占和共存两种。独占节点对于同一元素只能有一个生效，以最后设置的为准；共存节点可以在同一元素上同时生效。

添加多物理场

1.通过添加多接口的物理场进而添加多物理场。
例如在模型中添加热应力物理场，这个多接口物理场就包含多个物理场在内。

这里的传热和结构就对应着接口

2.添加多个单物理场，再添加第二个物理场的时候，就会自动在下方出现一个多物理场的层。

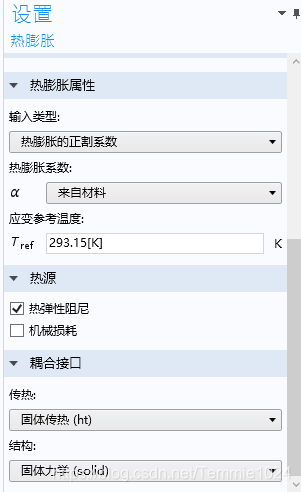

这时我们需要右键多物理场，添加接口，设置参数，选择几何。

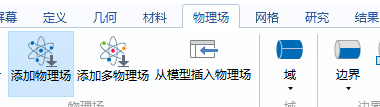

此外，也可以使用物理场选项卡中的添加多物理场选项。
这里有三个物理场。

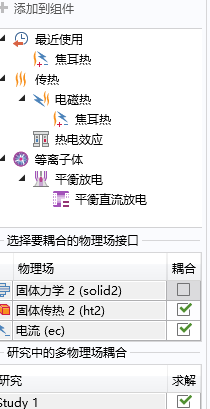

点击添加多物理场后，右侧就会出现对话框，选择你要耦合的物理场。
对于不同物理场的耦合就不同。

选好后添加即可

3.用户自定义的多物理场，这种适用于预设中没有你想要的情况，但这种情况应该很少，而且也比较复杂（没听懂），这里不记录了，真用到再说。
